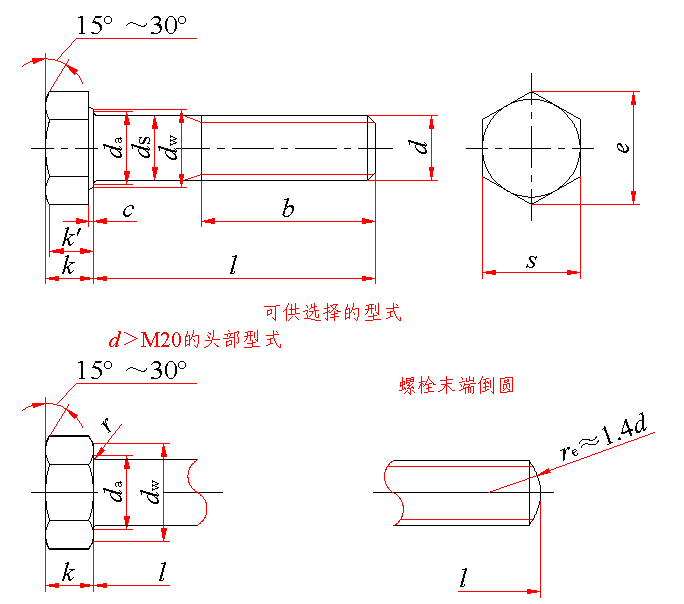

结构用螺栓

标记示例：

螺纹规格 d＝M16、公称长度l＝80mm、性能等级为8.8级、表面氧化、产品等级为 C 级、螺纹长度按GB/T 3106的栓接结构用大六角头螺栓的标记：

螺栓   GB/T 18230.1   M16×80

螺纹规格 d

M12

M16

M20

(M22)

M24

(M27)

M30

M36

P

1.75

2

2.5

2.5

3

3

3.5

4

b_参考

5)

30

38

46

50

54

60

66

78

6)

—

44

52

56

60

66

72

84

7)

—

—

65

69

73

79

85

97

c

max

0.8

0.8

0.8

0.8

0.8

0.8

0.8

0.8

min

0.4

0.4

0.4

0.4

0.4

0.4

0.4

0.4

d_a

max

15.2

19.2

24.4

26.4

28.4

32.4

35.4

42.4

d_s

max

12.70

16.70

20.84

22.84

24.84

27.84

30.84

37.00

min

11.30

15.30

19.16

21.16

23.16

26.16

29.16

35.00

d_w

max

8)

8)

8)

8)

8)

8)

8)

8)

min

19.2

24.9

31.4

33.3

38.0

42.8

46.5

55.9

e

min

22.78

29.56

37.29

39.55

45.20

50.85

55.37

66.44

k

公称

7.5

10

12.5

14

15

17

18.7

22.5

max

7.95

10.75

13.40

14.90

15.90

17.90

19.75

23.55

min

7.05

9.25

11.60

13.10

14.10

16.10

17.65

21.45

k'

min

4.9

6.5

8.1

9.2

9.9

11.3

12.4

15.0

r

min

1.2

1.2

1.5

1.5

1.5

2.0

2.0

2.0

s

max

21

27

34

36

41

46

50

60

min

20.16

26.16

33

35

40

45

49

58.8

l商品规格范围

35～100

40～150

45～150

50～150

55～200

60～200

70～200

85～200

全螺纹长 l

35

40～50

45～65

50～70

55～75

60～85

70～95

85～110

l 公称长度系列

30，35，40，45，50，55，60，65，70，75，80，85，90，95，100，110，120，130，140，150，160，170，180，190，200

注：5) 用于公称长度l公称≤100mm.

6) 用于公称长度100mm＜l公称≤200mm。

7) 用于公称长度l公称＞200mm。

8) d_wmax＝s_实际。

技术条件和引用标准

材    料

钢

通用技术条件

GB/T 16938

螺   纹

公   差

6g

标   准

GB/T 196、GB/T 197

机械性能

级   别

8.8、10.9

标   准

GB/T 3098.1

公   差

产品等级

c、d_wmax(0.95s_min)、r 和长度大于150mm的尺寸公差按±4.0mm，其余按C级

标   准

GB/T 3103.1

表面处理

常   规

氧化

可选择的

镀锌钝化(GB/T 5267)

镀镉钝化(GB/T 5267)

热浸镀锌(GB/T 13912)

粉末渗锌(JB/T 5067)

验收及包装

GB/T 90

推荐的配套螺母

GB/T 18230.4

推荐的配套垫圈

GB/T 18230.5

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

35

40

45

50

55

60

65

70

75

80

85

90

95

100

110

120

130

140

150

160

170

180

190

200

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格d

(M12)

M16

M20

(M22)

M24

(M27)

M30

M36

公称长度l /mm

每1000件钢制品的质量 ≈

35

45.52

40

49.16

98.5

45

52.86

105.1

183.7

50

56.79

111.8

194.1

241.4

55

60.73

118.5

204.5

254.2

324.2

60

64.67

125.7

215

267

339.2

460.2

65

68.6

132.9

225.4

279.8

354.2

479.6

70

72.54

140.1

236.3

292.6

369.2

498.9

630.7

75

76.48

147.3

247.6

305.9

384.2

518.3

654.4

80

80.41

154.6

258.9

319.7

399.4

537.6

678.1

85

84.35

161.8

270.2

333.5

415.9

557

701.8

1102

90

88.29

169

281.5

347.3

432.4

577.4

725.5

1136

95

92.22

176.2

292.8

361.1

449

598.5

749.2

1171

100

96.16

183.4

304.2

374.9

465.5

619.6

774.5

1205

110

197.9

326.8

402.6

498.6

661.8

827

1274

120

212.3

349.4

430.2

531.6

703.9

879.4

1347

130

226.1

371

456.6

562.8

744

928.8

1418

140

240.5

384.5

484.2

595.9

786.2

981.2

1494

150

254.9

416.2

511.8

629

828.4

1034

1569

160

662.1

870.6

1086

1645

170

695.1

912.8

1138

1720

180

728.2

955

1191

1796

190

761.3

997.2

1243

1871

200

794.3

1039

1296

1947
