选择轴承类型的特性曲线
选择轴承类型的特性曲线
|
选择轴承类型特性曲线 |
|
|---|---|
|
选择径向轴承用的特性曲线 |
选择止推轴承用的特性曲线 |
|
—— 滚动轴承；┈ 无润滑轴承， 烧结轴承(多孔质金属轴承)； 1—滚动轴承的最大极限转速；2—高速球轴承的最大 极限转速；3—轴断裂极限 备注：对于液体动压轴承，设b/d＝1、中等粘度矿物油；其他轴承，设寿命为10000h，降低速度和载荷能延长寿命；对于液体静压轴承在载荷、速度全范围内均适用 |
—— 滚动轴承；┈ 无润滑轴承及含油金属 烧结轴承(多孔质金属轴承)； 1—滚动轴承的最大极限转速；2—无润滑轴承及含油金属 烧结轴承(多孔质金属轴承)的最大极限转速 备注：除滚动轴承外，其余轴承的内外径之比为1:2。液体动压轴承的润滑油为中等粘度矿物油。除动压轴承外，其余轴承的寿命为10000h。液体静压轴承在载荷、速度全范围内均可用 |
|

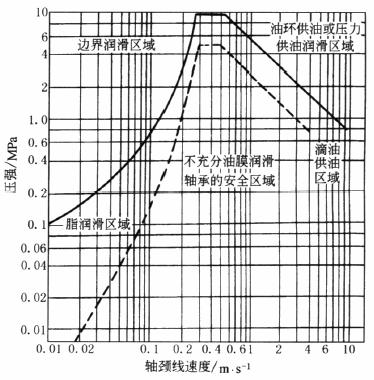

不同润滑状态的滑动轴承适用范围 |
|
| 选择径向轴承用的特性曲线 | |
|---|---|
|
──滚动轴承； ┈┈无润滑轴承； ─··─··─含油金属烧结轴承(多孔质金属轴承)； ─·─·─流体动压轴承 1──滚动轴承的最大极限转速； 2──高速球轴承的最大极限转速； 3──轴断裂极限 备注：对于液体动压轴承，设b/d=1、中等粘度矿物油；其他轴承，设寿命为10000h，降低速度和载荷能延长寿命；对于液体静压轴承在载荷、速度全范围内均适用 |
|
| 选择止推轴承用的特性曲线 | |
|
──滚动轴承； ┈┈ 无润滑轴承及含油金属烧结轴承(多孔质金属轴承)； ─·─·─液体动压轴承 1──滚动轴承的最大极限转速； 2──无润滑轴承及含油金属烧结轴承(多孔质金属轴承)的最大极限转速 备注：除滚动轴承外，其余轴承的内外径之比为1：2。液体动压轴承的润滑油为中等粘度矿物油。除动压轴承外，其余轴承的寿命为10000h。液体静压轴承在载荷、速度全范围内均可用 |
|
| 不同润滑状态的滑动轴承适用范围 |
|
