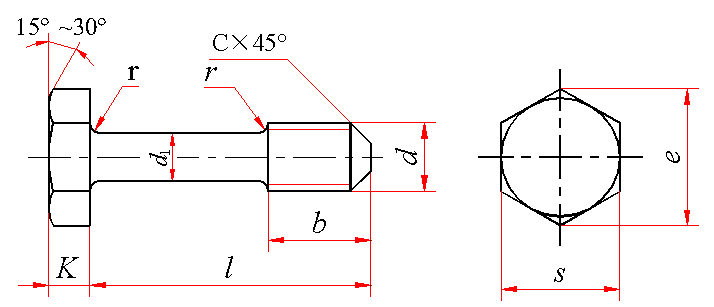

不脱出螺钉

标记示例：

螺纹规格d＝M6、公称长度l＝20mm、性能等级为4.8级、不经表面处理的六角头不脱出螺钉的标记：

螺钉  GB 838  M6×20

螺纹规格

d

d₁

S

K

b

r

min

C

e

min

l的范围

max

min

max

min

公称

min

max

M5

3.5

3.32

8

7.78

3.5

3.35

3.65

8

0.2

1.6

8.79

14～40

M6

4.5

4.32

10

9.78

4

3.85

4.15

10

0.25

2

11.05

20～50

M8

5.5

5.32

13

12.73

5.3

5.15

5.45

12

0.4

2.5

14.38

25～65

M10

7

6.78

16

15.73

6.4

6.22

6.58

15

0.4

3

17.77

30～80

M12

9

8.78

18

17.73

7.5

7.32

7.68

18

0.6

4

20.03

30～100

(M14)

11

10.73

21

20.67

8.8

8.62

8.98

20

0.6

5

23.35

35～100

M16

12

11.73

24

23.67

10

9.82

10.18

24

0.6

6

26.75

40～100

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

(14)

16

20

25

30

35

40

45

50

(55)

60

(65)

70

75

80

90

100

min

13.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

49.50

54.05

59.05

64.05

69.05

74.05

79.05

88.90

98.90

max

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

55.95

60.95

65.95

70.95

75.95

80.95

91.10

101.10

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M5

M6

M8

M10

M12

M14

M16

公称长度/mm

每1000件钢制品的质量 ≈

14

2.74

16

2.87

20

3.14

5.33

25

3.48

5.90

11.54

30

3.82

6.48

12.41

21.83

33.74

35

4.15

7.05

13.27

23.24

36.10

54.39

40

4.49

7.62

14.14

24.65

38.46

57.91

81.14

45

8.19

15.01

26.05

40.82

61.44

85.36

50

8.76

15.87

27.46

43.18

64.97

89.57

55

16.74

28.87

45.54

68.49

93.79

60

17.61

30.28

47.90

72.02

98.00

65

18.47

31.69

50.26

75.55

102.2

70

33.09

52.63

79.07

106.4

75

34.50

54.99

82.60

110.7

80

35.91

57.35

86.12

114.9

90

62.07

93.18

123.3

100

66.79

100.2

131.7
