不脱出螺钉

标记示例：

螺纹规格d＝M6、公称长度l＝20mm、性能等级为4.8级、不经表面处理按A型制造的滚花头不脱出螺钉的标记：

螺钉  GB 839  M6×20

按B型制造时应加标记B：

螺钉  GB 839  BM6×20

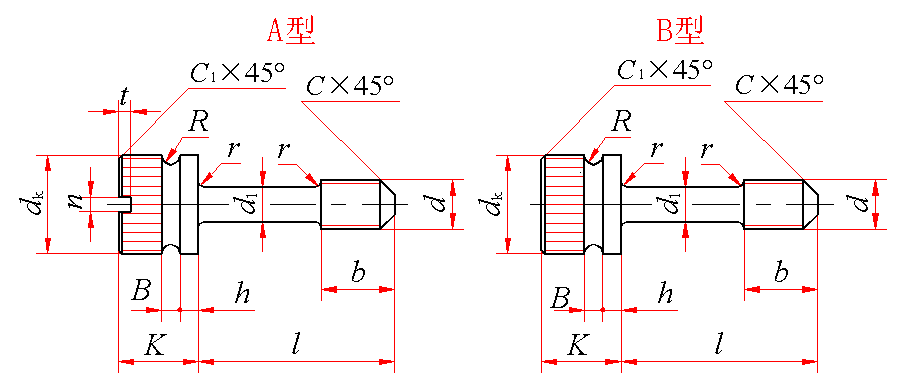

螺纹规格

d

d₁

d_k

(滚花前)

K

n

t

min

b

r

min

h

B

≈

R

≈

C

C₁

l的范围

max

min

max

min

max

min

公称

min

max

M3

2

1.86

5

4.82

4.5

4.32

0.8

0.86

1

0.7

4

0.1

1

1

0.5

1

0.3

10～25

M4

2.8

2.66

8

7.78

6.5

6.32

1.2

1.26

1.51

1.0

6

0.2

1.5

1.5

0.75

1.2

0.3

12～30

M5

3.5

3.32

9

8.78

7

6.78

1.2

1.28

1.51

1.2

8

0.2

1.5

1.5

0.75

1.6

0.5

14～40

M6

4.5

4.32

11

10.73

10

9.64

1.6

1.66

1.91

1.4

10

0.25

2

2

1

2

0.5

20～50

M8

5.5

5.32

14

13.73

12

11.57

2

2.06

2.31

1.9

12

0.4

2.5

2.5

1.25

2.5

0.8

25～60

M10

7

6.78

17

16.73

13.5

13.07

2.5

2.56

2.81

2.4

15

0.4

2.5

3

1.5

3

0.8

30～60

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

49.50

54.05

59.05

max

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

55.95

60.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

10

0.84

12

0.88

2.79

14

0.92

2.87

4.25

16

0.97

2.96

4.38

20

1.05

3.13

4.65

8.99

25

1.16

3.35

4.99

9.56

17.98

30

3.57

5.33

10.14

18.85

31.54

35

5.67

10.71

19.72

32.95

40

6.00

11.28

20.59

34.36

45

11.85

21.45

35.76

50

12.42

22.32

37.17

55

23.19

38.58

60

24.05

39.99
