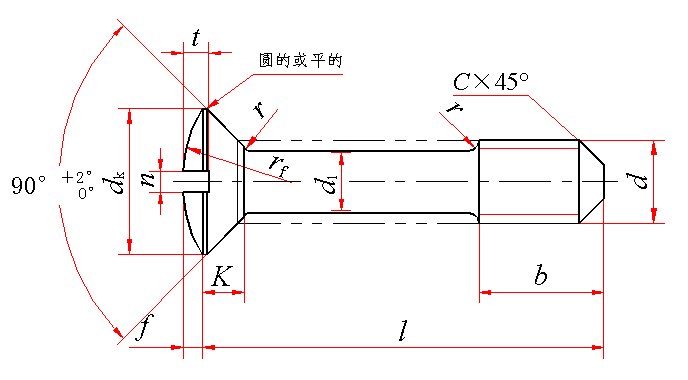

不脱出螺钉

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的开槽半沉头不脱出螺钉的标记：

螺钉  GB 949  M5×20

螺纹规格

d

d_k

f

≈

K

max

n

r_f

≈

t

d₁

b

r

max

C

≈

l的范围

理论值

max

实际值

max

min

公称

min

max

max

min

max

min

M3

6.3

5.5

5.2

0.7

1.65

0.8

0.86

1.00

6.0

1.45

1.2

2.0

1.68

4

0.8

1.0

10～25

M4

9.4

8.4

8.0

1.0

2.70

1.2

1.26

1.51

9.5

1.9

1.6

2.8

2.66

6

1.0

1.2

12～30

M5

10.4

9.3

8.9

1.2

2.70

1.2

1.26

1.51

9.5

2.4

2.0

3.5

3.32

8

1.3

1.6

14～40

M6

12.6

11.3

10.9

1.4

3.30

1.6

1.66

1.91

12.0

2.8

2.4

4.5

4.32

10

1.5

2.0

20～50

M8

17.3

15.8

15.4

2.0

4.65

2.0

2.06

2.31

16.5

3.7

3.2

5.5

5.32

12

2.0

2.5

25～60

M10

20.0

18.3

17.8

2.3

5.00

2.5

2.56

2.81

19.5

4.4

3.8

7.0

6.78

15

2.5

3.0

30～60

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

49.50

54.05

59.05

max

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

55.95

60.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

10

0.42

12

0.46

1.23

14

0.49

1.32

2.05

16

0.53

1.40

2.19

20

0.59

1.58

2.46

4.03

25

0.68

1.79

2.80

4.60

9.64

30

2.01

3.13

5.17

10.51

16.88

35

3.47

5.74

11.38

18.29

40

3.81

6.31

12.24

19.70

45

6.88

13.11

21.10

50

7.46

13.98

22.51

55

14.84

23.92

60

15.71

25.33
