基本参数

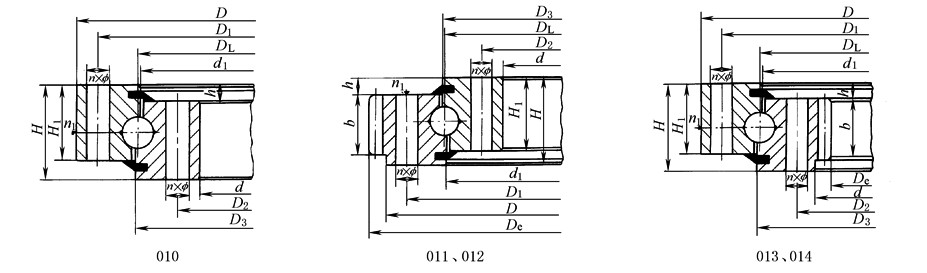

单排四点接触球式回转支承(01系列)

·单排四点接触球式回转支承(01系列)
$说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07482.files\image001.gif$ 单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。适用于回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械
承载曲线图编号	基本型号			外形尺寸			安装尺寸				结构尺寸					齿轮参数			外齿参数		内齿参数		齿轮圆周力		参考重量 /kg
承载曲线图编号	无齿式 D_L /mm	外齿式 D_L /mm	内齿式 D_L /mm	D /mm	d /mm	H /mm	D₁ /mm	D₂ /mm	n	f /mm	n₁	D₃ /mm	d₁ /mm	H₁ /mm	h /mm	b /mm	x	m /mm	D_e /mm	z	D_e /mm	z	正火 Z /10⁴N	调质 T /10⁴N	参考重量 /kg
1	010.20.200	011.20.200	—	280	120	60	248	152	12	16 (M14)	2	201	199	50	10	40	—	3	300	98	—	—	—	—	—
2	010.20.224	011.20.224	—	304	144		272	176	12			225	223				—	3	321	105	—	—	—	—	—
3	010.20.250	011.20.250	—	300	170		298	202	18			251	249				—	4	352	86	—	—	—	—	—
4	010.20.280	011.20.280	—	360	200		328	232	18			281	279				—	4	348	94	—	—	—	—	—
5	010.25.315	011.25.315	013.25.315	408	222	70	372	258	20	18 (M16)		316	314	60		50	—	5	435	85	190	40	—	—	—
6	010.25.355	011.25.355	013.25.355	448	262		412	298	20			356	354				—	5	475	93	235	49	—	—	—
7	010.25.400	011.25.400	013.25.400	493	307		457	343	24			401	399				—	6	528	86	276	48	—	—	—
8	010.25.450	011.25.450	013.25.450	543	357		507	393	24			451	449				—	6	576	94	324	56	—	—	—
9	010.30.500	011.30.500	013.30.500	602	398	80	566	434	20	18 (M16)	4	501	498	70	10	60	+0.5	5	629	123	367	74	3.7	5.2	85
9	010.30.500	012.30.500	014.30.500	602	398	80	566	434	20	18 (M16)	4	501	498	70	10	60	+0.5	6	628.8	102	368.4	62	4.5	6.2	85
10'	010.25.500	011.25.500	013.25.500	602	398	80	566	434	20	18 (M16)	4	501	499	70	10	60	+0.5	5	629	123	367	74	3.7	5.2	85
10'	010.25.500	012.25.500	014.25.500	602	398	80	566	434	20	18 (M16)	4	501	499	70	10	60	+0.5	6	628.8	102	368.4	62	4.5	6.2	85
11	010.30.560	011.30.560	013.30.560	662	458	80	626	494	20	18 (M16)	4	561	558	70	10	60	+0.5	5	689	135	427	86	3.7	5.2	95
11	010.30.560	012.30.560	014.30.560	662	458	80	626	494	20	18 (M16)	4	561	558	70	10	60	+0.5	6	688.8	112	428.4	72	4.5	6.2	95
12	010.25.560	011.25.560	013.25.560	662	458	80	626	494	20	18 (M16)	4	561	559	70	10	60	+0.5	5	689	135	427	86	3.7	5.2	95
12	010.25.560	012.25.560	014.25.560	662	458	80	626	494	20	18 (M16)	4	561	559	70	10	60	+0.5	6	688.8	112	428.4	72	4.5	6.2	95
13	010.30.630	011.30.630	013.30.630	732	528	80	696	564	24	18 (M16)	4	631	628	70	10	60	+0.5	6	772.8	126	494.4	83	4.5	6.2	110
13	010.30.630	012.30.630	014.30.630	732	528	80	696	564	24	18 (M16)	4	631	628	70	10	60	+0.5	8	774.4	94	491.2	62	6.0	8.3	110
14	010.25.630	011.25.630	013.25.630	732	528	80	696	564	24	18 (M16)	4	631	629	70	10	60	+0.5	6	772.8	126	494.4	83	4.5	6.2	110
14	010.25.630	012.25.630	014.25.630	732	528	80	696	564	24	18 (M16)	4	631	629	70	10	60	+0.5	8	774.4	94	491.2	62	6.0	8.2	110
15	010.30.710	011.30.710	013.30.710	812	608	80	776	644	24	18 (M16)	4	711	708	70	10	60	+0.5	6	850.8	139	572.4	96	4.5	6.2	120
15	010.30.710	012.30.710	014.30.710	812	608	80	776	644	24	18 (M16)	4	711	708	70	10	60	+0.5	8	854.4	104	571.2	72	6.0	8.3	120
16	010.25.710	011.25.710	013.25.710	812	608	80	776	644	24	18 (M16)	4	711	709	70	10	60	+0.5	6	850.8	139	572.4	96	4.5	6.2	120
16	010.25.710	012.25.710	014.25.710	812	608	80	776	644	24	18 (M16)	4	711	709	70	10	60	+0.5	8	854.4	104	571.2	72	6.0	8.9	120
17	010.40.800	011.40.800	013.40.800	922	678	100	878	722	30	22 (M20)	6	801	798	90	10	80	+0.5	8	966.4	118	635.2	80	8.0	11.1	220
17	010.40.800	012.40.800	014.40.800	922	678	100	878	722	30	22 (M20)	6	801	798	90	10	80	+0.5	10	968	94	634	64	10.0	14.0	220
18	010.30.800	011.30.800	013.30.800	922	678	100	878	722	30	22 (M20)	6	801	798	90	10	80	+0.5	8	966.4	118	635.2	80	8.0	11.1	220
18	010.30.800	012.30.800	014.30.800	922	678	100	878	722	30	22 (M20)	6	801	798	90	10	80	+0.5	10	968	94	634	64	10.0	14.1	220
19	010.40.900	011.40.900	013.40.900	1022	778	100	978	822	30	22 (M20)	6	901	898	90	10	80	+0.5	8	1062.4	130	739.2	93	8.0	11.1	240
19	010.40.900	012.40.900	014.40.900	1022	778	100	978	822	30	22 (M20)	6	901	898	90	10	80	+0.5	10	1068	104	734	74	10.0	14.0	240
20	010.30.900	011.30.900	013.30.900	1022	778	100	978	822	30	22 (M20)	6	901	898	90	10	80	+0.5	8	1062.4	130	739.2	93	8.0	11.1	240
20	010.30.900	012.30.900	014.30.900	1022	778	100	978	822	30	22 (M20)	6	901	898	90	10	80	+0.5	10	1068	104	734	74	10.0	14.0	240
21	010.40.1000	011.40.1000	013.40.1000	1122	878	100	1078	922	36	22 (M20)	6	1001	998	90	10	80	+0.5	10	1188	116	824	83	10.0	14.0	270
21	010.40.1000	012.40.1000	014.40.1000	1122	878	100	1078	922	36	22 (M20)	6	1001	998	90	10	80	+0.5	12	1185.6	96	820.8	69	12.0	16.7	270
22	010.30.1000	011.30.1000	013.30.1000	1122	878	100	1078	922	36	22 (M20)	6	1001	998	90	10	80	+0.5	10	1188	116	824	83	10.0	14.0	270
22	010.30.1000	012.30.1000	014.30.1000	1122	878	100	1078	922	36	22 (M20)	6	1001	998	90	10	80	+0.5	12	1185.6	96	820.8	69	12.0	16.7	270
23	010.40.1120	011.40.1120	013.40.1120	1242	998	100	1198	1042	36	22 (M20)	6	1121	1118	90	10	80	+0.5	10	1298	127	944	95	10.0	14.0	300
23	010.40.1120	012.40.1120	014.40.1120	1242	998	100	1198	1042	36	22 (M20)	6	1121	1118	90	10	80	+0.5	12	1305.6	106	940.8	79	12.0	16.7	300
24	010.30.1120	011.30.1120	013.30.1120	1242	998	100	1198	1042	36	22 (M20)	6	1121	1118	90	10	80	+0.5	10	1298	127	944	95	10.0	14.0	300
24	010.30.1120	012.30.1120	014.30.1120	1242	998	100	1198	1042	36	22 (M20)	6	1121	1118	90	10	80	+0.5	12	1305.6	106	940.8	79	12.0	16.7	300
25	010.45.1250	011.45.1250	013.45.1250	1390	1110	110	1337	1163	40	26 (M24)	5	1252	1248	100	10	90	+0.5	12	1449.6	118	1048.8	88	13.5	18.8	420
25	010.45.1250	012.45.1250	014.45.1250	1390	1110	110	1337	1163	40	26 (M24)	5	1252	1248	100	10	90	+0.5	14	1453.2	101	1041.6	75	15.8	21.9	420
26	010.35.1250	011.35.1250	013.35.1250	1390	1110	110	1337	1163	40	26 (M24)	5	1251	1248	100	10	90	+0.5	12	1449.6	118	1048.8	88	13.5	18.8	420
26	010.35.1250	012.35.1250	014.35.1250	1390	1110	110	1337	1163	40	26 (M24)	5	1251	1248	100	10	90	+0.5	14	1453.2	101	1041.6	75	15.8	21.9	420
27	010.45.1400	011.45.1400	013.45.1400	1540	1260	110	1487	1313	40	26 (M24)	5	1402	1398	100	10	90	+0.5	12	1605.6	131	1192.8	100	13.5	18.8	480
27	010.45.1400	012.45.1400	014.45.1400	1540	1260	110	1487	1313	40	26 (M24)	5	1402	1398	100	10	90	+0.5	14	1607.2	112	1195.6	86	15.5	21.9	480
28	010.35.1400	011.35.1400	013.35.1400	1540	1260	110	1487	1313	40	26 (M24)	5	1401	1398	100	10	90	+0.5	12	1605.6	131	1192.8	100	13.5	18.8	480
28	010.35.1400	012.35.1400	014.35.1400	1540	1260	110	1487	1313	40	26 (M24)	5	1401	1398	100	10	90	+0.5	14	1607.2	112	1195.6	86	15.8	21.9	480
29	010.45.1600	011.45.1600	013.45.1600	1740	1460	110	1687	1513	45	26 (M24)	5	1602	1598	100	10	90	+0.5	14	1817.2	127	1391.6	100	15.8	21.9	550
29	010.45.1600	012.45.1600	014.45.1600	1740	1460	110	1687	1513	45	26 (M24)	5	1602	1598	100	10	90	+0.5	16	1820.8	111	1382.4	87	18.1	25.0	550
30	010.35.1600	011.35.1600	013.35.1600	1740	1460	110	1687	1513	45	26 (M24)	5	1601	1598	100	10	90	+0.5	14	1817.2	127	1391.6	100	15.8	21.9	550
30	010.35.1600	012.35.1600	014.35.1600	1740	1460	110	1687	1513	45	26 (M24)	5	1601	1598	100	10	90	+0.5	16	1820.8	111	1382.4	87	18.1	25.0	550
31	010.45.1800	011.45.1800	013.45.1800	1940	1660	110	1887	1713	45	26 (M24)	5	1802	1798	100	10	90	+0.5	14	2013.2	141	1573.6	113	15.8	21.9	610
31	010.45.1800	012.45.1800	014.45.1800	1940	1660	110	1887	1713	45	26 (M24)	5	1802	1798	100	10	90	+0.5	16	2012.8	123	1574.4	99	18.1	25.0	610
32	010.35.1800	011.35.1800	013.35.1800	1940	1660	110	1887	1713	45	26 (M24)	5	1801	1798	100	10	90	+0.5	14	2013.2	141	1573.6	113	15.8	21.9	610
32	010.35.1800	012.35.1800	014.35.1800	1940	1660	110	1887	1713	45	26 (M24)	5	1801	1798	100	10	90	+0.5	16	2012.8	123	1574.4	99	18.1	25.0	610
33	010.60.2000	011.60.2000	013.60.2000	2178	1825	144	2110	1891	48	33 (M30)	8	2002	1998	132	12	120	+0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
33	010.60.2000	012.60.2000	014.60.2000	2178	1825	144	2110	1891	48	33 (M30)	8	2002	1998	132	12	120	+0.5	18	2264.4	123	1735.2	97	27.1	37.5	1100
34	010.40.2000	011.40.2000	013.40.2000	2178	1825	144	2110	1891	48	33 (M30)	8	2001	1998	132	12	120	+0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
34	010.40.2000	012.40.2000	014.40.2000	2178	1825	144	2110	1891	48	33 (M30)	8	2001	1998	132	12	120	+0.5	18	2264.4	123	1735.2	97	27.1	37.5	1100
35	010.60.2240	011.60.2240	013.60.2240	2418	2065	144	2350	2131	48	33 (M30)	8	2242	2238	132	12	120	+0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
35	010.60.2240	012.60.2240	014.60.2240	2418	2065	144	2350	2131	48	33 (M30)	8	2242	2238	132	12	120	+0.5	18	2498.4	136	1987.2	111	27.1	37.5	1250
36	010.40.2240	011.40.2240	013.40.2240	2418	2065	144	2350	2131	48	33 (M30)	8	2241	2238	132	12	120	+0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
36	010.40.2240	012.40.2240	014.40.2240	2418	2065	144	2350	2131	48	33 (M30)	8	2241	2238	132	12	120	+0.5	18	2498.4	136	1987.2	111	27.1	37.5	1250
37	010.60.2500	011.60.2500	013.60.2500	2678	2325	144	2610	2391	56	33 (M30)	8	2502	2498	132	12	120	+0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
37	010.60.2500	012.60.2500	014.60.2500	2678	2325	144	2610	2391	56	33 (M30)	8	2502	2498	132	12	120	+0.5	20	2776	136	2228	112	30.1	41.8	1400
38	010.40.2500	011.40.2500	013.40.2500	2678	2325	144	2610	2391	56	33 (M30)	8	2501	2498	132	12	120	+0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
38	010.40.2500	012.40.2500	014.40.2500	2678	2325	144	2610	2391	56	33 (M30)	8	2501	2498	132	12	120	+0.5	20	2776	136	2228	112	30.1	41.8	1400
39	010.60.2800	011.60.2800	013.60.2800	2978	2625	144	2910	2691	56	33 (M30)	8	2802	2798	132	12	120	+0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
39	010.60.2800	012.60.2800	014.60.2800	2978	2625	144	2910	2691	56	33 (M30)	8	2802	2798	132	12	120	+0.5	20	3076	151	2528	127	30.1	41.8	1600
40	010.40.2800	011.40.2800	013.40.2800	2978	2625	144	2910	2691	56	33 (M30)	8	2802	2798	132	12	120	+0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
40	010.40.2800	012.40.2800	014.40.2800	2978	2625	144	2910	2691	56	33 (M30)	8	2802	2798	132	12	120	+0.5	20	3076	151	2528	127	30.1	41.8	1600
41	010.75.3150	011.75.3150	013.75.3150	3376	2922	174	3286	3014	56	45 (M42)	8	3152	3147	162	12	150	+0.5	20	3476	171	2828	142	37.7	52.2	2800
41	010.75.3150	012.75.3150	014.75.3150	3376	2922	174	3286	3014	56	45 (M42)	8	3152	3147	162	12	150	+0.5	22	3471.6	155	2824.8	129	41.5	57.4	2800
42	010.50.3150	011.50.3150	013.50.3150	3376	2922	174	3286	3014	56	45 (M42)	8	3152	3147	162	12	150	+0.5	20	3476	171	2828	142	37.7	52.2	2800
42	010.50.3150	012.50.3150	014.50.3150	3376	2922	174	3286	3014	56	45 (M42)	8	3152	3147	162	12	150	+0.5	22	3471.6	155	2824.8	129	41.5	57.4	2800
43	010.75.3550	011.75.3550	013.75.3550	3776	3322	174	3686	3414	56	45 (M42)	8	3552	3547	162	12	150	+0.5	20	3876	191	3228	162	37.7	52.2	3200
43	010.75.3550	012.75.3550	014.75.3550	3776	3322	174	3686	3414	56	45 (M42)	8	3552	3547	162	12	150	+0.5	22	3889.6	174	3220.8	147	41.5	57.4	3200
44	010.50.3550	011.50.3550	013.50.3550	3776	3322	174	3686	3414	56	45 (M42)	8	3552	3547	162	12	150	+0.5	20	3876	191	3228	162	37.7	52.2	3200
44	010.50.3550	012.50.3550	014.50.3550	3776	3322	174	3686	3414	56	45 (M42)	8	3552	3547	162	12	150	+0.5	22	3889.6	174	2220.8	147	41.5	57.4	3200
45	010.75.4000	011.75.4000	013.75.4000	4226	3772	174	4136	3864	60	45 (M42)	10	4002	3997	162	12	150	+0.5	22	4329.6	194	3660.8	167	41.5	57.4	3600
45	010.75.4000	012.75.4000	014.75.4000	4226	3772	174	4136	3864	60	45 (M42)	10	4002	3997	162	12	150	+0.5	25	4345	171	3660	147	47.1	65.2	3600
46	010.50.4000	011.50.4000	013.50.4000	4226	3772	174	4136	3864	60	45 (M42)	10	4002	3998	162	12	150	+0.5	22	4329.6	194	3660.8	167	41.5	57.4	3600
46	010.50.4000	012.50.4000	014.50.4000	4226	3772	174	4136	3864	60	45 (M42)	10	4002	3998	162	12	150	+0.5	25	4345	171	3660	147	47.1	65.2	3600
47	010.75.4500	011.75.4500	013.75.4500	4726	4272	174	4636	4364	60	45 (M42)	10	4502	4497	162	12	150	+0.5	22	4835.6	217	4166.8	190	41.5	57.4	4000
47	010.75.4500	012.75.4500	014.75.4500	4726	4272	174	4636	4364	60	45 (M42)	10	4502	4497	162	12	150	+0.5	25	4845	191	4160	167	47.1	65.2	4000
48	010.50.4500	011.50.4500	013.50.4500	4726	4272	174	4636	4364	60	45 (M42)	10	4502	4497	162	12	150	+0.5	22	4835.6	217	4166.8	190	41.5	57.4	4000
48	010.50.4500	012.50.4500	014.50.4500	4726	4272	174	4636	4364	60	45 (M42)	10	4502	4497	162	12	150	+0.5	25	4845	191	4160	167	47.7	65.2	4000
注：1.n₁ 为润滑油孔数，均布；油杯M10×1 JB/T 7940.1～7940.2。 2.安装孔 n×f 可为光孔或螺孔；若为螺孔，螺纹深度是螺纹直径的2倍；齿宽 b 可改为H-h。 3.表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。 4.外齿修顶系数为0.1，内齿修顶系数为0.2。 5.内外径均为自由公差。若主机与回转支承有配合要求，订货时必须注明。 6.生产厂：徐州罗特艾德回转支承公司。该公司除生产01、03系列回转支承外，还有单排交叉滚柱式(11系列)、双排球式(02系列)等多种产品。

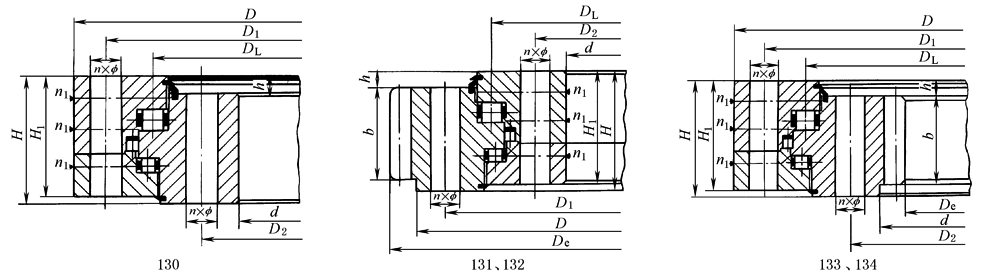

三排滚柱式回转支承(13系列)

三排滚柱式回转支承(13系列)
三排滚柱式回转支承有三个座圆，上、下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷，是四种产品中承载能力最大的一种，轴、径向尺寸都较大，结构牢固，特别适用于要求较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上
承载曲线图编号	基本型号			外形尺寸			安装尺寸				结构尺寸			齿轮参数			外齿参数		内齿参数		齿轮圆周力		参考重量 /kg
承载曲线图编号	无齿式 D_L /mm	外齿式 D_L /mm	内齿式 D_L /mm	D /mm	d /mm	H /mm	D₁ /mm	D₂ /mm	n	f /mm	n₁	H₁ /mm	h /mm	b /mm	x	m /mm	D_e /mm	z	D_e /mm	z	正火 Z /10⁴N	调质 T /10⁴N	参考重量 /kg
1	130.25.500	131.25.500	133.25.500	634	366	148	598	402	24	18 (M16)	4	138	32	80	+0.5	5	664	130	337	68	5.0	6.7	224
1	130.25.500	132.25.500	134.25.500	634	366	148	598	402	24	18 (M16)	4	138	32	80	+0.5	6	664.8	108	338.4	57	6.0	8.0	224
2	130.25.560	131.25.560	133.25.560	694	426	148	658	462	24	18 (M16)	4	138	32	80	+0.5	5	724	142	397	80	5.0	6.7	240
2	130.25.560	132.25.560	134.25.560	694	426	148	658	462	24	18 (M16)	4	138	32	80	+0.5	6	724.8	118	398.4	67	6.0	8.0	240
3	130.25.630	131.25.630	133.25.630	764	496	148	728	532	28	18 (M16)	4	138	32	80	+0.5	6	808.8	132	458.4	77	6.0	8.0	270
3	130.25.630	132.25.630	134.25.630	764	496	148	728	532	28	18 (M16)	4	138	32	80	+0.5	8	806.4	98	459.2	58	8.0	11.0	270
4	130.25.710	131.25.710	133.25.710	844	576	148	808	612	28	18 (M16)	4	138	32	80	+0.5	6	886.8	145	536.4	90	6.0	8.0	300
4	130.25.710	132.25.710	134.25.710	844	576	148	808	612	28	18 (M16)	4	138	32	80	+0.5	8	886.4	108	539.2	68	8.0	11.0	300
5	130.32.800	131.32.800	133.32.800	964	636	182	920	680	36	22 (M20)	4	172	40	120	+0.5	8	1006.4	123	595.2	75	12.1	16.7	500
5	130.32.800	132.32.800	134.32.800	964	636	182	920	680	36	22 (M20)	4	172	40	120	+0.5	10	1008	98	594	60	15.1	20.9	500
6	130.32.900	131.32.900	133.32.900	1064	736	182	1020	780	36	22 (M20)	4	172	40	120	+0.5	8	1102.4	135	691.2	87	12.1	16.7	600
6	130.32.900	132.32.900	134.32.900	1064	736	182	1020	780	36	22 (M20)	4	172	40	120	+0.5	10	1108	108	694	70	15.1	20.9	600
7	130.32.1000	131.32.1000	133.32.1000	1164	836	182	1120	880	40	22 (M20)	5	172	40	120	+0.5	10	1218	119	784	79	15.1	20.9	680
7	130.32.1000	132.32.1000	134.32.1000	1164	836	182	1120	880	40	22 (M20)	5	172	40	120	+0.5	12	1221.6	99	784.8	66	18.1	25.1	680
8	130.32.1120	131.32.1120	133.32.1120	1284	956	182	1240	1000	40	22 (M20)	5	172	40	120	+0.5	10	1338	131	904	91	15.1	20.9	820
8	130.32.1120	132.32.1120	134.32.1120	1284	956	182	1240	1000	40	22 (M20)	5	172	40	120	+0.5	12	1341.6	109	904.8	76	18.1	25.1	820
9	130.40.1250	131.40.1250	133.40.1250	1445	1055	220	1393	1107	45	26 (M24)	5	210	50	150	+0.5	12	1509.6	123	988.8	83	22.9	31.4	1200
9	130.40.1250	132.40.1250	134.40.1250	1445	1055	220	1393	1107	45	26 (M24)	5	210	50	150	+0.5	14	1509.2	105	985.6	71	26.3	36.6	1200
10	130.40.1400	131.40.1400	133.40.1400	1595	1205	220	1543	1257	45	26 (M24)	5	210	50	150	+0.5	12	1665.6	136	1144.8	96	22.9	31.4	1300
10	130.40.1400	132.40.1400	134.40.1400	1595	1205	220	1543	1257	45	26 (M24)	5	210	50	150	+0.5	14	1663.2	116	1139.6	82	26.3	36.6	1300
11	130.40.1600	131.40.1600	133.40.1600	1795	1405	220	1743	1457	48	26 (M24)	6	210	50	150	+0.5	14	1873.2	131	1335.6	96	26.3	36.6	1520
11	130.40.1600	132.40.1600	134.40.1600	1795	1405	220	1743	1457	48	26 (M24)	6	210	50	150	+0.5	16	1868.8	114	1334.4	84	30.2	41.7	1520
12	130.40.1800	131.40.1800	133.40.1800	1995	1605	220	1943	1657	48	26 (M24)	6	210	50	150	+0.5	14	2069.2	145	1531.6	110	26.3	36.6	1750
12	130.40.1800	132.40.1800	134.40.1800	1995	1605	220	1943	1657	48	26 (M24)	6	210	50	150	+0.5	16	2076.8	127	1526.4	96	30.2	41.7	1750
13	130.45.2000	131.45.2000	133.45.2000	2221	1779	231	2155	1845	60	33 (M30)	6	219	54	160	+0.5	16	2300.8	141	1702.4	107	32.2	44.5	2400
13	130.45.2000	132.45.2000	134.45.2000	2221	1779	231	2155	1845	60	33 (M30)	6	219	54	160	+0.5	18	2300.4	125	1699.2	95	36.2	50.1	2400
14	130.45.2240	131.45.2240	133.45.2240	2461	2019	231	2395	2085	60	33 (M30)	6	219	54	160	+0.5	16	2556.8	157	1926.4	121	32.2	44.5	2700
14	130.45.2240	132.45.2240	134.45.2240	2461	2019	231	2395	2085	60	33 (M30)	6	219	54	160	+0.5	18	2552.4	139	1933.2	108	36.2	50.1	2700
15	130.45.2500	131.45.2500	133.45.2500	2721	2279	231	2655	2345	72	33 (M30)	8	219	54	160	+0.5	18	2822.4	154	2185.2	122	36.2	50.1	3000
15	130.45.2500	132.45.2500	134.45.2500	2721	2279	231	2655	2345	72	33 (M30)	8	219	54	160	+0.5	20	2816	138	2188	110	40.2	55.6	3000
16	130.45.2800	131.45.2800	133.45.2800	3021	2579	231	2955	2645	72	33 (M30)	8	219	54	160	+0.5	18	3110.4	170	2491.2	139	36.2	50.1	3400
16	130.45.2800	132.45.2800	134.45.2800	3021	2579	231	2955	2645	72	33 (M30)	8	219	54	160	+0.5	20	3116	153	2488	125	40.2	55.6	3400
17	130.50.3150	131.50.3150	133.50.3150	3432	2868	270	3342	2958	72	45 (M42)	8	258	65	180	+0.5	20	3536	174	2768	139	45.2	62.6	5000
17	130.50.3150	132.50.3150	134.50.3150	3432	2868	270	3342	2958	72	45 (M42)	8	258	65	180	+0.5	22	3537.6	158	2758.8	126	49.8	68.9	5000
18	130.50.3550	131.50.3550	133.50.3550	3832	3268	270	3742	3358	72	45 (M42)	8	258	65	180	+0.5	20	3936	194	3168	159	45.2	62.6	5600
18	130.50.3550	132.50.3550	134.50.3550	3832	3268	270	3742	3358	72	45 (M42)	8	258	65	180	+0.5	22	3933.6	176	3154.8	144	49.8	68.9	5600
19	130.50.4000	131.50.4000	133.50.4000	4282	3718	270	4192	3808	80	45 (M42)	8	258	65	180	+0.5	22	4395.6	197	3616.8	165	49.8	68.9	6400
19	130.50.4000	132.50.4000	134.50.4000	4282	3718	270	4192	3808	80	45 (M42)	8	258	65	180	+0.5	25	4395	173	3610	145	56.5	78.3	6400
20	130.50.4500	131.50.4500	133.50.4500	4782	4218	270	4692	4308	80	45 (M42)	8	258	65	180	+0.5	22	4901.6	220	4122.8	188	49.8	68.9	7100
20	130.50.4500	132.50.4500	134.50.4500	4782	4218	270	4692	4308	80	45 (M42)	8	258	65	180	+0.5	25	4895	193	4110	165	56.5	78.3	7100
注：1.n₁ 为润滑油孔数，均布；油杯M10×1 JB/T 7940.1～7940.2。 2.安装孔 n×f 可为光孔或螺孔；若为螺孔，螺纹深度是螺纹直径的2倍；齿宽 b 可改为H-h。 3.表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。 4.外齿修顶系数为0.1，内齿修顶系数为0.2。 5.内外径均为自由公差。若主机与回转支承有配合要求，订货时必须注明。 6.生产厂：徐州罗特艾德回转支承公司。该公司除生产01、03系列回转支承外，还有单排交叉滚柱式(11系列)、双排球式(02系列)等多种产品。
