关节轴承的配合(GB/T 304.3—2002) |
|---|
|
根据轴承内圈(或轴圈)与轴配合的特性，轴颈直径的极限偏差在基孔制配合中选择，如图1所示。过盈配合：p6、n6、m6、k6；过渡配合：h6、h7、g6。

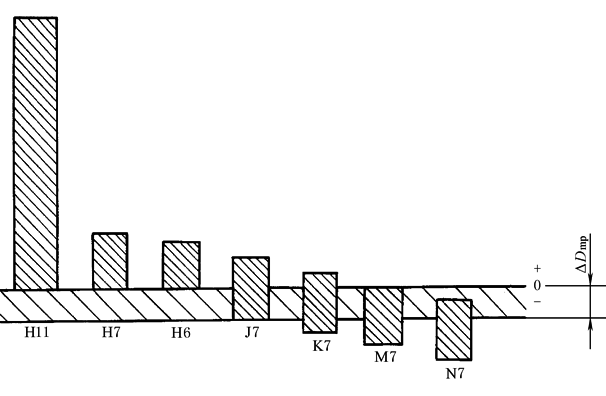

图1 轴承与轴的配合 根据轴承外圈(或座圈)与外壳孔配合的特性，外壳孔直径的极限偏差在基轴制配合中选择，如图2所示。过渡配合：N7、M7、K7、J7；间隙配合：H6、H7、H11。 轴承与轴和外壳孔的配合按表轴和外壳孔的公差带选取。
图2 轴承与外壳孔的配合 |
轴和外壳孔的公差带
|
轴和外壳孔的公差带 |
||||||
|---|---|---|---|---|---|---|
|
轴承类型 |
外 壳 孔 公 差 带 |
轴 的 公 差 带 |
||||
|
工作条件 |
公 差 带 |
工作条件 |
公 差 带 |
|||
|
套圈滑动接触表面类型 |
套圈滑动接触表面类型 |
|||||
|
润滑型 |
自润滑型 |
润滑型 |
自润滑型 |
|||
|
向心关节轴承 |
轻载荷，浮动支承 |
H6，H7 |
H7 |
各种载荷，浮动支承 |
h6，h7 |
h6，g6 |
|
重载荷，固定支承 |
M7 |
K7 |
||||
|
各种载荷，固定支承 |
m6 |
k6 |
||||
|
轻合金外壳孔 |
N7 |
M7 |
||||
|
角接触关节轴承 |
各种载荷，浮动支承 |
J7 |
J7 |
各种载荷 |
m6，n6 |
m6 |
|
各种载荷，固定支承 |
M7 |
M7 |
||||
|
推力关节轴承 |
纯轴向载荷 |
H11 |
H11 |
各种载荷 |
||
|
联合载荷 |
J7 |
J7 |
||||
|
杆端关节轴承 |
— |
— |
— |
不定向载荷 |
n6，p6 |
m6，n6 |
|
一般条件 |
h6，h7 |
h6，g6 |
||||
