配合表面的粗糙度和形位公差

配合表面的粗糙度Ra

配合表面的粗糙度Ra

配 合 表 面

轴 承 公 称 直 径 /mm

说   明

≤80

＞80～500

＞500～1000

轴承公称直径系指轴承的内径和外径

轴颈表面、轴肩和内垫圈端面的粗糙度以内径查表确定；外壳孔表面、外壳孔肩和外垫圈端面的表面粗糙度以外径查表确定

轴颈表面

1.60

3.20

6.3

外壳孔表面

1.60

3.20

6.3

轴肩、垫圈端面及外壳孔肩

3.20

3.20

12.5

配合表面的形状公差

配合表面的形状公差

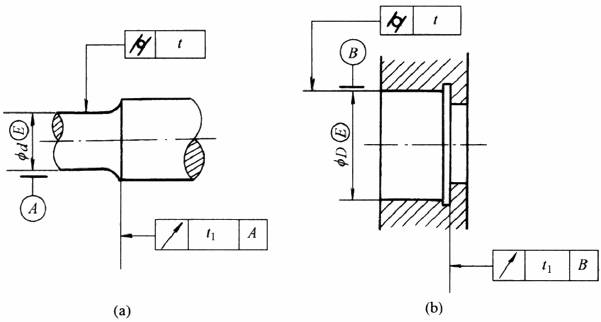

图 配合表面的形位公差

轴承公称直径

/mm

轴  肩

外壳孔

轴承公称直径

/mm

轴  肩

外壳孔

圆柱度t(max)

圆柱度t(max)

＞3～6

4

—

＞150～180

12

12

＞6～10

4

4

＞180～250

14

14

＞10～18

5

5

＞250～315

16

16

＞18～30

6

6

＞315～400

18

18

＞30～50

7

7

＞400～500

20

20

＞50～80

8

8

＞500～630

22

22

＞80～120

10

10

＞630～800

25

25

＞120～150

12

12

＞800～1000

28

28

注：1．轴承公称直径系指轴承的内径和外径。

2．轴颈表面圆柱度以内径查表确定；外壳孔表面圆柱度以外径查表确定。

配合表面的位置公差

配合表面的位置公差                                  /μm

图 配合表面的形位公差



轴承公称直径

/mm

轴  肩

外壳孔肩

垫圈两端面

平行度t2

(max)

轴承公称直径

/mm

轴  肩

外壳孔肩

垫圈两端面

平行度t2

(max)

端面圆跳动 t1

(max)

端面圆跳动 t1

(max)

＞3～6

8

—

12

＞150～180

25

25

40

＞6～10

9

9

15

＞180～250

29

29

46

＞10～18

11

11

18

＞250～315

32

32

52

＞18～30

13

13

21

＞315～400

36

36

57

＞30～50

16

16

25

＞400～500

40

40

63

＞50～80

19

19

30

＞500～630

44

44

70

＞80～120

22

22

35

＞630～800

50

50

80

＞120～150

25

25

40

＞800～1000

56

56

90

注：1．轴承公称直径系指轴承的内径和外径。

2．轴肩端面圆跳动和内垫圈两端面平行度以内径查表确定；外壳孔肩端面圆跳动和外垫圈两端面平行度以外径查表确定。
