螺柱

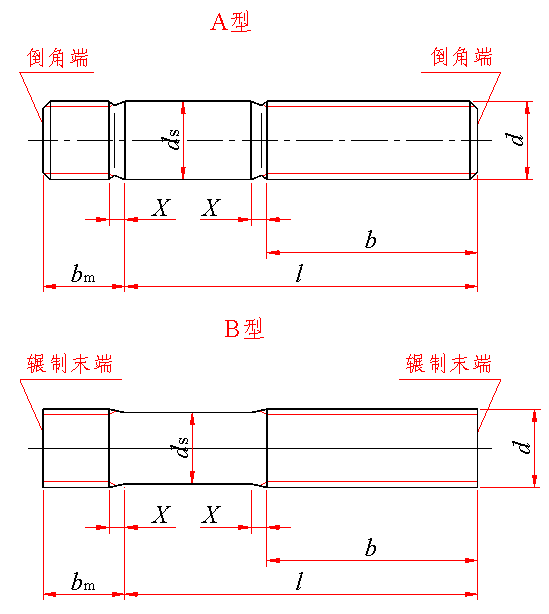

d_s约等于螺纹中径(仅适用于B型)；末端按GB/T 2规定

标记示例：

两端均为粗牙普通螺纹，d＝10mm、l＝50mm、性能等级为4.8级、不经表面处理、B型b_m＝1.25d的双头螺柱的标记：

螺柱  GB/T 898  M10×50

旋入机体一端为粗牙普通螺纹，旋螺母一端为螺距P＝1mm的细牙普通螺纹，d＝10mm、l＝50mm、性能等级为4.8级、不经表面处理、A型、b_m＝1.25d的双头螺柱的标记：

螺柱  GB/T 898  AM10—M10×1×50

旋入机体一端为过渡配合螺纹的第一种配合，旋螺母一端为粗牙普通螺纹，d＝10mm、l＝50mm、性能等级为8.8级、镀锌钝化、B型、b_m＝1.25d的双头螺柱的标记：

螺柱  GB/T 898  GM10—M10×50—8.8—Zn·D

规格

螺纹规格

d

b_m

d_s

X

max

l的范围

公称

min

max

max

min

b

商

品

规

格

M5

6

5.40

6.60

5

4.7

2.5P

16～22

25～50

10

16

M6

8

7.25

8.75

6

5.7

20～22

25～30

32～75

10

14

18

M8

10

9.25

10.75

8

7.64

20～22

25～30

32～90

12

16

22

M10

12

11.10

12.90

10

9.64

25～28

30～38

40～120

130

14

16

26

32

M12

15

14.10

15.90

12

11.57

25～30

32～40

45～120

130～180

16

20

30

36

M16

20

18.95

21.05

16

15.57

30～38

40～55

60～120

130～200

20

30

38

44

M20

25

23.95

26.05

20

19.48

35～40

45～65

70～120

130～200

25

35

46

52

通

用

规

格

M24

30

28.95

31.05

24

23.48

2.5P

45～50

55～75

80～120

130～200

30

45

54

60

M30

38

36.75

39.25

30

29.48

60～65

70～90

95～120

130～200

210～250

40

50

66

72

85

M36

45

43.75

46.25

36

35.38

65～75

80～110

120

130～200

210～300

45

60

78

84

97

M42

52

50.50

53.50

42

41.38

70～80

85～110

120

130～200

210～300

50

70

90

96

109

M48

60

58.50

61.50

48

47.38

80～90

95～110

120

130～200

210～300

60

80

102

108

121

尽

量

不

采

用

规

格

M14

18

17.10

18.90

14

13.57

2.5P

30～35

38～45

50～120

130～180

18

25

34

40

M18

22

20.95

23.05

18

17.57

35～40

45～60

65～120

130～200

22

35

42

48

M22

28

26.95

29.05

22

21.48

40～45

50～70

75～120

130～200

30

40

50

56

M27

35

33.75

36.25

27

26.48

50～60

65～85

90～120

130～200

35

50

60

66

M33

41

39.75

42.25

33

32.38

65～70

75～95

100～120

130～200

210～300

45

60

72

78

91

M39

49

47.75

50.25

39

38.38

70～85

90～110

120

130～200

210～300

50

65

84

90

103

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

6g

4.8、5.8、6.8、8.8、10.9、12.9

B级

1．不经处理；2．氧化；3．镀锌钝化

不锈钢

A2-50     A2-70

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

16

(18)

20

(22)

25

(28)

30

(32)

35

(38)

40

45

50

(55)

min

15.10

17.10

18.95

20.95

23.95

26.95

28.95

30.75

33.75

36.75

38.75

43.75

48.75

53.5

max

16.90

18.90

21.05

23.05

26.05

29.05

31.05

33.25

36.25

39.25

41.25

46.25

51.25

56.5

公称

60

(65)

70

(75)

80

(85)

90

(95)

100

110

120

130

140

150

min

58.5

63.5

68.5

73.5

78.5

83.25

88.25

93.25

98.25

108.25

118.25

128.0

138.0

148.0

max

61.5

66.5

71.5

76.5

81.5

86.75

91.75

96.75

101.75

111.75

121.75

132.0

142.0

152.0

公称

160

170

180

190

200

210

220

230

240

250

260

280

300

min

158.0

168.0

178.0

187.7

197.7

207.7

217.7

227.7

237.7

247.7

257.4

277.4

297.4

max

162.0

172.0

182.0

192.3

202.3

212.3

222.3

232.3

242.3

252.3

262.6

282.6

302.6

注：(1) 尽可能不采用括号内的规格。

(2) P——粗牙螺距。

(3) 当b－b_m≤5mm时，旋螺母一端应制成倒圆端，或在端面中心制出凹点。

(4) 允许采用细牙螺纹和过渡配合螺纹。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

M42

M48

公称长度

/mm

每1000件钢制品的质量  ≈

16

2.72

18

2.99

20

3.26

5.03

9.62

22

3.53

5.43

10.33

25

3.84

5.92

11.22

18.86

29.18

28

4.25

6.52

12.29

20.56

31.64

30

4.52

6.91

13.00

21.55

33.28

48.17

66.66

32

4.79

7.20

13.44

22.69

34.49

50.43

69.63

35

5.20

7.80

14.51

24.39

36.95

53.81

74.09

95.05

124.6

38

5.60

8.40

15.59

26.10

39.41

56.13

78.54

100.7

131.6

40

5.87

8.79

16.3

26.46

41.05

58.38

79.75

104.5

136.2

173.3

45

6.55

9.79

18.09

29.30

44.08

64.02

87.17

110.5

145.1

187.4

225.7

50

7.23

10.79

19.88

32.15

48.18

68.28

94.60

120.0

156.7

198.5

242.6

329.1

55

11.78

21.66

35.00

52.28

73.92

102.0

129.4

168.3

212.6

253.1

350.5

60

12.78

23.45

37.84

56.38

79.57

108.0

138.9

179.9

226.8

270.0

372.0

467.3

65

13.77

25.24

40.69

60.48

85.21

115.5

146.5

191.6

240.9

286.9

386.2

493.9

618.5

758.5

70

14.77

27.03

43.54

64.58

90.85

122.9

155.9

200.1

255.0

303.7

407.7

514.0

650.6

796.9

972.8

1149

75

15.76

28.82

46.38

68.68

96.49

130.3

165.4

211.8

266.1

320.6

429.2

540.6

672.5

835.2

1018

1202

80

30.60

49.23

72.78

102.1

137.7

174.8

223.4

280.2

333.7

450.7

567.3

704.6

860.3

1063

1254

1726

85

32.39

52.08

76.88

107.8

145.2

184.3

235.0

294.4

350.6

472.1

593.9

736.7

898.6

1094

1283

1795

90

34.18

54.92

80.98

113.4

152.6

193.7

246.6

308.5

367.4

488.8

620.5

768.8

937.0

1139

1335

1864

95

57.77

85.08

119.1

160.0

203.2

258.3

322.6

384.3

510.3

636.6

801.0

975.3

1184

1388

1901

100

60.62

89.18

124.7

167.4

212.6

269.9

336.8

401.2

531.7

663.3

824.9

1014

1229

1440

1970

110

66.31

97.38

136.0

182.3

231.6

293.1

365.0

435.0

574.7

716.5

889.1

1090

1319

1545

2107

120

72.00

105.6

147.3

197.1

250.5

316.4

393.3

468.8

617.6

769.7

953.3

1151

1391

1626

2211

130

77.23

113.1

157.6

210.9

267.8

338.0

419.7

500.0

657.7

819.1

1014

1222

1476

1724

2339

140

121.3

168.9

225.8

286.7

361.2

448.0

533.7

700.6

872.3

1078

1299

1566

1829

2476

150

129.5

180.2

240.6

305.6

384.5

476.3

567.5

743.6

925.5

1142

1376

1656

1933

2614

160

137.7

191.5

255.5

324.5

407.7

504.5

601.3

786.6

978.8

1206

1453

1746

2038

2751

170

145.9

202.7

270.3

343.4

431.0

532.8

635.1

829.5

1032

1270

1529

1837

2143

2889

180

154.1

214.0

285.2

362.3

454.2

561.0

668.8

872.5

1085

1335

1606

1927

2248

3026

190

300.0

381.2

477.4

589.3

702.6

915.4

1139

1399

1683

2017

2353

3164

200

314.9

400.2

500.7

617.6

736.4

958.4

1192

1463

1759

2107

2458

3301

210

1237

1518

1824

2185

2547

3419

220

1290

1583

1901

2275

2652

3556

230

1343

1647

1978

2366

2757

3694

240

1396

1711

2054

2456

2862

3831

250

1449

1775

2131

2546

2967

3969

260

1840

2208

2636

3072

4106

280

1968

2361

2817

3281

4381

300

2097

2515

2997

3491

4656
