螺柱

l₂≈l₁-0.3mm

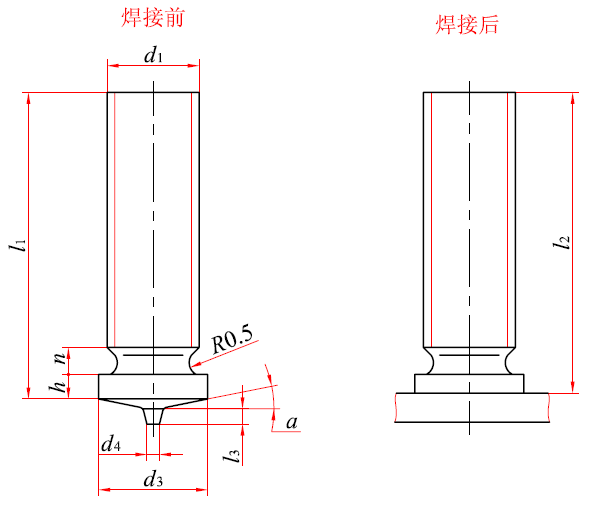

PT型焊接螺柱

标记示例：

螺纹规格d＝M4、公称长度l₂＝20mm、性能等级为4.8级、电镀铜表面处理的焊接螺柱(PT型)的标记：

焊接螺柱　GB/T 902.3　M4×20　PT

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　PT型焊接螺柱尺寸

d₁

l₁

+0.6^a

0

d₃

±0.2

d₄

±0.08

l₃

±0.05

h

n

max

α

±1°

M3

6

4.5

0.6

0.55

0.7~1.4

1.5

3°

8

10

12

16

20

M4

8

5.5

0.65

10

12

16

20

25

M5

10

6.5

0.75

0.80

0.8~1.4

2

12

16

20

25

30

M6

10

7.5

12

16

20

25

30

M8

12

9

0.85

0.8~1.4

3

16

20

25

30

a  其他长度由双方协议。

l₂≈l₁-0.3mm

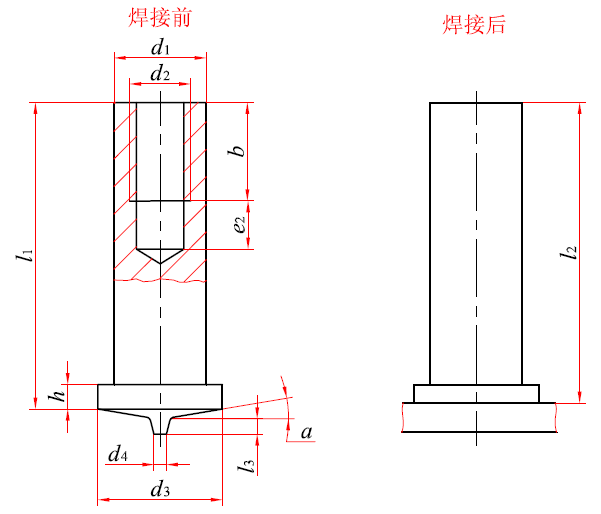

IT型焊接螺柱

标记示例：

公称直径d₁＝5mm、螺纹规格d₂＝M3、长度l₂＝20mm、性能等级为4.8级、电镀铜表面处理的内螺纹焊接螺柱(IT型)的标记：

焊接螺柱　GB/T 902.3　5×M3×20　IT

表2 　　　　　　　　　　　　　　　　　　　　　　　　　　　IT型焊接螺柱尺寸

d₁

±0.1

d₂

l₁

+0.6^a

0

b

+0.5

0

e₂

min

d₃

±0.2

d₄

±0.08

l₃

±0.05

h

α

±1°

₅

M3

10

5

2.5

6.5

0.75

0.80

0.8~1.4

3°

12

16

20

25

6

M4

12

6

3

7.5

16

20

7.1

M5

12

7.5

3

9

0.85

16

20

25

a  其他长度由双方协议，但l₁最小值应大于等于1.5d₁。

表3 　　　　　　　　　　　　　　　　　　　　　　　　　　　技术要求和引用标准

材料

钢^a

不锈钢^b

有色金属

通用技术条件

GB/T 16938

螺纹

公差

6g

标准

GB/T 196、GB/T 197

机械性能

等级

4.8

σ_b≥420 MPa，

σ_s≥340 MPa，

δ_s≥14%

A2-50

σ_b≥500 MPa，

σ_p0.2≥210 MPa，

δ≥0.6d

CU2

σ_b≥370 MPa

标准

GB/T 3098.1

GB/T 3098.6

GB/T 3098.10

表面处理

电镀铜

简单处理

简单处理

验收及包装

GB/T 90.1、GB/T 90.2

a  如果硬度增加不大，非合金钢螺柱具有可焊接性。一般碳含量应小于等于0.18%，且不得采用易切钢。

b  不锈钢螺柱具有可焊接性，且不得采用易切钢。

表4 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　质量　　　　　 　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

M12

公称长度/mm

每1000件钢制品的质量≈

6

0.31

8

0.39

0.67

10

0.48

0.82

1.30

1.84

3.31

5.18

7.54

12

0.56

0.97

1.54

2.18

3.93

6.16

8.96

16

0.73

1.27

2.02

2.87

5.17

8.12

11.81

20

0.90

1.57

2.50

3.56

6.42

10.09

14.66

25

1.94

3.10

4.41

7.97

12.54

18.22

30

3.70

5.27

9.53

15.00

21.78

40

6.98

12.64

19.91

28.91

45

7.84

14.19

22.37

32.47

50

8.70

15.75

24.82

36.03
