双头螺柱 bm=1.5d(GB/T 899—1988)
双头螺柱 bm=1.5d(GB/T 899—1988)
|

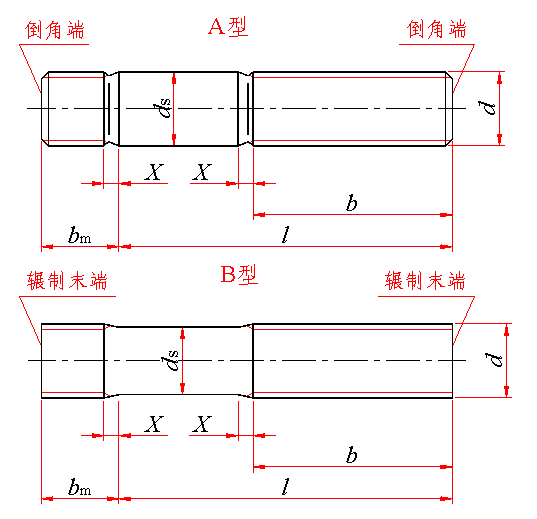

双头螺柱bm＝1.5d(GB/T 899—1988)mm |
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||||||||||
|
ds约等于螺纹中径(仅适用于B型)；末端按GB/T 2规定 |
|||||||||||||||||||||||||
|
标记示例： 两端均为粗牙普通螺纹，d＝10mm、l＝50mm、性能等级为4.8级、不经表面处理、B型、bm＝1.5d的双头螺柱的标记： 螺柱 GB/T 899 M10×50 旋入机体一端为粗牙普通螺纹，旋螺母一端为螺距P＝1mm的细牙普通螺纹，d＝10mm、l＝50mm、性能等级为4.8级、不经表面处理、A型、bm＝1.5d的双头螺柱的标记： 螺柱 GB/T 899 AM10—M10×1×50 旋入机体一端为过渡配合螺纹的第一种配合，旋螺母一端为粗牙普通螺纹，d＝10mm、l＝50mm、性能等级为8.8级、镀锌钝化、B型、bm＝1.5d的双头螺柱的标记： 螺柱 GB/T 899 GM10—M10×50—8.8—Zn·D
|
|||||||||||||||||||||||||
|
螺纹规格 d |
bm |
ds |
X |
l的范围 |
|||||||||||||||||||||
|
公称 |
min |
max |
max |
min |
max |
b |
|||||||||||||||||||
|
M2 |
3 |
2.40 |
3.60 |
2 |
1.75 |
2.5P |
12～16 |
18～25 |
|
|
|
||||||||||||||
|
6 |
10 |
|
|
|
|||||||||||||||||||||
|
M2.5 |
3.5 |
2.90 |
4.10 |
2.5 |
2.25 |
14～18 |
20～30 |
|
|
|
|||||||||||||||
|
8 |
11 |
|
|
|
|||||||||||||||||||||
|
M3 |
4.5 |
3.90 |
5.10 |
3 |
2.75 |
16～20 |
22～40 |
|
|
|
|||||||||||||||
|
6 |
12 |
|
|
|
|||||||||||||||||||||
|
M4 |
6 |
5.40 |
6.60 |
4 |
3.7 |
16～22 |
25～40 |
|
|
|
|||||||||||||||
|
8 |
14 |
|
|
|
|||||||||||||||||||||
|
M5 |
8 |
7.25 |
8.75 |
5 |
4.7 |
16～22 |
25～50 |
|
|
|
|||||||||||||||
|
10 |
16 |
|
|
|
|||||||||||||||||||||
|
M6 |
10 |
9.25 |
10.75 |
6 |
5.7 |
20～22 |
25～30 |
32～75 |
|
|
|||||||||||||||
|
10 |
14 |
18 |
|
|
|||||||||||||||||||||
|
M8 |
12 |
11.10 |
12.90 |
8 |
7.64 |
20～22 |
25～30 |
32～90 |
|
|
|||||||||||||||
|
12 |
16 |
22 |
|
|
|||||||||||||||||||||
|
M10 |
15 |
14.10 |
15.90 |
10 |
9.64 |
25～28 |
30～38 |
40～120 |
130 |
|
|||||||||||||||
|
14 |
16 |
26 |
32 |
|
|||||||||||||||||||||
|
M12 |
18 |
17.10 |
18.90 |
12 |
11.57 |
25～30 |
32～40 |
45～120 |
130～180 |
|
|||||||||||||||
|
16 |
20 |
30 |
36 |
|
|||||||||||||||||||||
|
(M14) |
21 |
19.95 |
22.05 |
14 |
13.57 |
30～35 |
38～45 |
50～120 |
130～180 |
|
|||||||||||||||
|
18 |
25 |
34 |
40 |
|
|||||||||||||||||||||
|
M16 |
24 |
22.95 |
25.05 |
16 |
15.57 |
30～38 |
40～55 |
60～120 |
130～200 |
|
|||||||||||||||
|
20 |
30 |
38 |
44 |
|
|||||||||||||||||||||
|
(M18) |
27 |
25.95 |
28.05 |
18 |
17.57 |
35～40 |
45～60 |
65～120 |
130～200 |
|
|||||||||||||||
|
22 |
35 |
42 |
48 |
|
|||||||||||||||||||||
|
M20 |
30 |
28.95 |
31.05 |
20 |
19.48 |
35～40 |
45～65 |
70～120 |
130～200 |
|
|||||||||||||||
|
25 |
35 |
46 |
52 |
|
|||||||||||||||||||||
|
(M22) |
33 |
32.75 |
34.25 |
22 |
21.48 |
40～45 |
50～70 |
75～120 |
130～200 |
|
|||||||||||||||
|
30 |
40 |
50 |
56 |
|
|||||||||||||||||||||
|
M24 |
36 |
34.75 |
37.25 |
24 |
23.48 |
45～50 |
55～75 |
80～120 |
130～200 |
|
|||||||||||||||
|
30 |
45 |
54 |
60 |
|
|||||||||||||||||||||
|
(M27) |
40 |
38.75 |
41.25 |
27 |
26.48 |
50～60 |
65～85 |
90～120 |
130～200 |
|
|||||||||||||||
|
35 |
50 |
60 |
66 |
|
|||||||||||||||||||||
|
M30 |
45 |
43.75 |
46.25 |
30 |
29.48 |
60～65 |
70～90 |
95～120 |
130～200 |
210～250 |
|||||||||||||||
|
40 |
50 |
66 |
72 |
85 |
|||||||||||||||||||||
|
(M33) |
49 |
47.75 |
50.25 |
33 |
32.38 |
65～70 |
75～95 |
100～120 |
130～200 |
210～300 |
|||||||||||||||
|
45 |
60 |
72 |
78 |
91 |
|||||||||||||||||||||
|
M36 |
54 |
53.5 |
55.5 |
36 |
35.38 |
65～75 |
80～110 |
120 |
130～200 |
210～300 |
|||||||||||||||
|
45 |
60 |
78 |
84 |
97 |
|||||||||||||||||||||
|
(M39) |
58 |
56.5 |
59.5 |
39 |
38.38 |
70～80 |
85～110 |
120 |
130～200 |
210～300 |
|||||||||||||||
|
50 |
65 |
84 |
90 |
103 |
|||||||||||||||||||||
|
M42 |
63 |
61.5 |
64.5 |
42 |
41.38 |
70～80 |
85～110 |
120 |
130～200 |
210～300 |
|||||||||||||||
|
50 |
70 |
90 |
96 |
109 |
|||||||||||||||||||||
|
M48 |
72 |
70.5 |
73.5 |
48 |
47.38 |
80～90 |
95～110 |
120 |
130～200 |
210～300 |
|||||||||||||||
|
60 |
80 |
102 |
108 |
121 |
|||||||||||||||||||||
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品等级 |
表面处理 |
||||||||||||||||||||
|
钢 |
6g |
4.8、5.8、6.8、8.8、10.9、12.9 |
B级 |
1．不经处理；2．氧化；3．镀锌钝化 |
|||||||||||||||||||||
|
不锈钢 |
A2-50 A2-70 |
不经处理 |
|||||||||||||||||||||||
|
公称长度l的商品规格系列：mm |
|||||||||||||||||||||||||
|
公称 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
25 |
(28) |
30 |
(32) |
35 |
(38) |
40 |
50 |
45 |
||||||||||
|
min |
11.10 |
13.10 |
15.10 |
17.10 |
18.95 |
20.95 |
23.95 |
26.95 |
28.95 |
30.75 |
33.75 |
36.75 |
38.75 |
48.75 |
43.75 |
||||||||||
|
max |
12.90 |
14.90 |
16.90 |
18.90 |
21.05 |
23.05 |
26.05 |
29.05 |
30.05 |
33.25 |
36.25 |
39.25 |
41.25 |
51.25 |
46.25 |
||||||||||
|
公称 |
(55) |
60 |
(65) |
70 |
(75) |
80 |
(85) |
90 |
(95) |
100 |
110 |
120 |
130 |
140 |
150 |
||||||||||
|
min |
53.5 |
58.5 |
63.5 |
68.5 |
73.5 |
78.5 |
83.25 |
88.25 |
93.25 |
98.25 |
108.25 |
118.25 |
128 |
138 |
148 |
||||||||||
|
max |
56.5 |
61.5 |
66.5 |
71.5 |
76.5 |
81.5 |
86.75 |
91.75 |
96.75 |
101.75 |
111.75 |
121.75 |
132.00 |
142.00 |
152.00 |
||||||||||
|
公称 |
160 |
170 |
180 |
190 |
200 |
210 |
220 |
230 |
240 |
250 |
260 |
280 |
300 |
|
|||||||||||
|
min |
158 |
168 |
178 |
187.7 |
197.7 |
207.7 |
217.7 |
227.7 |
237.7 |
247.7 |
257.4 |
277.4 |
297.4 |
||||||||||||
|
max |
162.00 |
172.00 |
182.00 |
192.30 |
202.30 |
212.30 |
222.30 |
232.30 |
242.30 |
252.30 |
262.60 |
282.60 |
302.60 |
||||||||||||
|
注：(1) 尽可能不采用括号内的规格。 (2) P—粗牙螺距。 (3) 当b－bm≤5mm时，旋螺母一端应制成倒圆端，或在端面中心制出凹点。 (4) 允许采用细牙螺纹和过渡配合螺纹。 |
|||||||||||||||||||||||||
|
质量kg |
|||||||||||
|
螺纹规格 |
M2 |
M2.5 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||||
|
12 |
0.27 |
|
|
|
|
|
|
|
|
|
|
|
14 |
0.31 |
0.52 |
|
|
|
|
|
|
|
|
|
|
16 |
0.35 |
0.58 |
0.91 |
1.71 |
2.96 |
|
|
|
|
|
|
|
18 |
0.38 |
0.64 |
1.00 |
1.88 |
3.23 |
|
|
|
|
|
|
|
20 |
0.42 |
0.69 |
1.09 |
2.05 |
3.50 |
5.38 |
10.24 |
|
|
|
|
|
22 |
0.45 |
0.76 |
1.16 |
2.21 |
3.77 |
5.78 |
10.95 |
|
|
|
|
|
25 |
0.51 |
0.85 |
1.30 |
2.41 |
4.08 |
6.26 |
11.84 |
20.33 |
31.32 |
|
|
|
28 |
|
0.94 |
1.44 |
2.66 |
4.49 |
6.86 |
12.91 |
22.04 |
33.78 |
|
|
|
30 |
|
1.00 |
1.53 |
2.83 |
4.76 |
7.26 |
13.63 |
23.02 |
35.42 |
51.10 |
71.90 |
|
32 |
|
|
1.62 |
3.00 |
5.03 |
7.55 |
14.06 |
24.16 |
36.63 |
53.35 |
74.87 |
|
35 |
|
|
1.76 |
3.25 |
5.44 |
8.14 |
15.14 |
25.87 |
39.09 |
56.74 |
79.32 |
|
38 |
|
|
1.90 |
3.50 |
5.84 |
8.74 |
16.21 |
27.57 |
41.55 |
59.05 |
83.78 |
|
40 |
|
|
2.00 |
3.67 |
6.11 |
9.14 |
16.92 |
27.93 |
43.19 |
61.31 |
84.98 |
|
45 |
|
|
|
|
6.79 |
10.13 |
18.71 |
30.78 |
46.22 |
66.95 |
92.41 |
|
50 |
|
|
|
|
7.47 |
11.13 |
20.5 |
33.62 |
50.32 |
71.21 |
99.83 |
|
55 |
|
|
|
|
|
12.12 |
22.29 |
36.47 |
54.42 |
76.85 |
107.3 |
|
60 |
|
|
|
|
|
13.12 |
24.07 |
39.32 |
58.52 |
82.49 |
113.3 |
|
65 |
|
|
|
|
|
14.11 |
25.86 |
42.16 |
62.62 |
88.13 |
120.7 |
|
70 |
|
|
|
|
|
15.11 |
27.65 |
45.01 |
66.72 |
93.77 |
128.1 |
|
75 |
|
|
|
|
|
16.10 |
29.44 |
47.86 |
70.82 |
99.41 |
135.6 |
|
80 |
|
|
|
|
|
|
31.23 |
50.70 |
74.92 |
105.1 |
143.0 |
|
85 |
|
|
|
|
|
|
33.01 |
53.55 |
79.02 |
110.7 |
150.4 |
|
90 |
|
|
|
|
|
|
34.80 |
56.40 |
83.12 |
116.3 |
157.8 |
|
95 |
|
|
|
|
|
|
|
59.24 |
87.22 |
122.0 |
165.3 |
|
100 |
|
|
|
|
|
|
|
62.09 |
91.32 |
127.6 |
172.7 |
|
110 |
|
|
|
|
|
|
|
67.78 |
99.52 |
138.9 |
187.5 |
|
120 |
|
|
|
|
|
|
|
73.48 |
107.7 |
150.2 |
202.4 |
|
130 |
|
|
|
|
|
|
|
78.70 |
115.3 |
160.5 |
216.2 |
|
140 |
|
|
|
|
|
|
|
|
123.5 |
171.8 |
231.0 |
|
150 |
|
|
|
|
|
|
|
|
131.7 |
183.1 |
245.9 |
|
160 |
|
|
|
|
|
|
|
|
139.9 |
194.4 |
260.7 |
|
170 |
|
|
|
|
|
|
|
|
148.1 |
205.7 |
275.6 |
|
180 |
|
|
|
|
|
|
|
|
156.3 |
216.9 |
290.4 |
|
190 |
|
|
|
|
|
|
|
|
|
|
305.3 |
|
200 |
|
|
|
|
|
|
|
|
|
|
320.1 |
|
螺纹规格 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
M42 |
M48 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||||
|
35 |
103.2 |
134.8 |
|
|
|
|
|
|
|
|
|
|
38 |
108.9 |
141.8 |
|
|
|
|
|
|
|
|
|
|
40 |
112.6 |
146.5 |
185.9 |
|
|
|
|
|
|
|
|
|
45 |
118.6 |
155.3 |
200.0 |
243.4 |
|
|
|
|
|
|
|
|
50 |
128.1 |
166.9 |
211.1 |
260.3 |
348.1 |
|
|
|
|
|
|
|
55 |
137.5 |
178.6 |
225.2 |
270.8 |
369.6 |
|
|
|
|
|
|
|
60 |
147.0 |
190.2 |
239.4 |
287.7 |
391.1 |
500.0 |
|
|
|
|
|
|
65 |
154.6 |
201.8 |
253.5 |
304.6 |
405.3 |
526.6 |
664.4 |
819.6 |
|
|
|
|
70 |
164.0 |
210.4 |
267.6 |
321.4 |
426.8 |
546.7 |
696.6 |
857.9 |
1045 |
1252 |
|
|
75 |
173.5 |
222.0 |
278.7 |
338.3 |
448.2 |
573.3 |
718.4 |
896.3 |
1090 |
1304 |
|
|
80 |
182.9 |
233.6 |
292.8 |
351.4 |
469.7 |
599.9 |
750.5 |
921.3 |
1136 |
1356 |
1872 |
|
85 |
192.4 |
245.3 |
307.0 |
368.3 |
491.2 |
626.6 |
782.7 |
959.7 |
1166 |
1385 |
1941 |
|
90 |
201.9 |
256.9 |
321.1 |
385.1 |
507.8 |
653.2 |
814.8 |
998.0 |
1211 |
1437 |
2010 |
|
95 |
211.3 |
268.5 |
335.2 |
402.0 |
529.3 |
669.3 |
846.9 |
1036 |
1257 |
1490 |
2047 |
|
100 |
220.8 |
280.1 |
349.4 |
418.9 |
550.8 |
696.0 |
870.8 |
1075 |
1302 |
1542 |
2116 |
|
110 |
239.7 |
303.4 |
377.6 |
452.7 |
593.7 |
749.2 |
935.0 |
1151 |
1392 |
1647 |
2254 |
|
120 |
258.6 |
326.6 |
405.9 |
486.5 |
636.7 |
802.4 |
999.3 |
1212 |
1464 |
1728 |
2357 |
|
130 |
275.9 |
348.2 |
432.3 |
517.7 |
676.7 |
851.8 |
1059 |
1284 |
1548 |
1826 |
2485 |
|
140 |
294.8 |
371.5 |
460.6 |
551.4 |
719.7 |
905.0 |
1124 |
1360 |
1639 |
1931 |
2622 |
|
150 |
313.7 |
394.7 |
488.9 |
585.2 |
762.7 |
958.2 |
1188 |
1437 |
1729 |
2036 |
2760 |
|
160 |
332.6 |
417.9 |
517.1 |
619.0 |
805.6 |
1012 |
1252 |
1514 |
1819 |
2141 |
2897 |
|
170 |
351.5 |
441.2 |
545.4 |
652.8 |
848.6 |
1065 |
1316 |
1590 |
1909 |
2245 |
3035 |
|
180 |
370.5 |
464.4 |
573.7 |
686.5 |
891.5 |
1118 |
1381 |
1667 |
1999 |
2350 |
3173 |
|
190 |
389.4 |
487.7 |
601.9 |
720.3 |
934.5 |
1171 |
1445 |
1744 |
2090 |
2455 |
3310 |
|
200 |
408.3 |
510.9 |
630.2 |
754.1 |
977.4 |
1224 |
1509 |
1820 |
2180 |
2560 |
3448 |
|
210 |
|
|
|
|
|
1269 |
1564 |
1885 |
2258 |
2649 |
3565 |
|
220 |
|
|
|
|
|
1322 |
1629 |
1962 |
2348 |
2754 |
3702 |
|
230 |
|
|
|
|
|
1376 |
1693 |
2039 |
2438 |
2859 |
3840 |
|
240 |
|
|
|
|
|
1429 |
1757 |
2116 |
2528 |
2964 |
3977 |
|
250 |
|
|
|
|
|
1482 |
1821 |
2192 |
2619 |
3069 |
4115 |
|
260 |
|
|
|
|
|
|
1886 |
2269 |
2709 |
3174 |
4252 |
|
280 |
|
|
|
|
|
|
2014 |
2422 |
2889 |
3384 |
4527 |
|
300 |
|
|
|
|
|
|
2142 |
2576 |
3070 |
3593 |
4802 |
