螺杆(GB/T 15389—1994)
螺杆(GB/T 15389—1994)
|

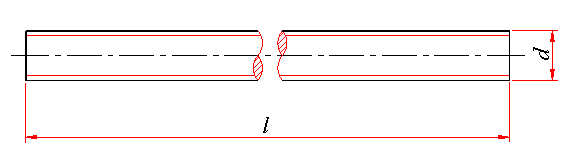

螺杆(GB/T 15389—1994) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例： 螺纹规格d＝M10、公称长度l＝1 000mm、性能等级为4.8级、不经表面处理的螺杆的标记： 螺杆 GB/T 15389 M10×1 000 |
|||||||||
|
螺纹规格 d×P |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
(M14) |
M16 |
(M18) |
|
— |
— |
— |
M8×1 |
M10×1 |
M12×1.5 |
(M14×1.5) |
M16×1.5 |
(M18×1.5) |
|
|
— |
— |
— |
— |
(M10×1.25) |
(M12×1.25) |
— |
— |
— |
|
|
螺纹规格 d×P |
M20 |
(M22) |
M24 |
(M27) |
M30 |
(M33) |
M36 |
(M39) |
M42 |
|
M20×1.5 |
(M22×1.5) |
M24×2 |
(M27×2) |
M30×2 |
(M33×2) |
M36×3 |
(M39×3) |
M42×3 |
|
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
表面处理 |
|||||
|
钢 |
6g |
4.6、4.8、5.6、5.8 |
1．不经处理；2．镀锌钝化 |
||||||
|
不锈钢 |
A2-70、A4-70 |
不经处理 |
|||||||
|
有色金属 |
CU2或CU3 |
||||||||
|
公称长度l的商品规格系列： mm |
|||||
|
l |
公称 |
1 000 |
2 000 |
3 000 |
4 000 |
|
min |
990 |
1 985 |
2 980 |
3 975 |
|
|
max |
1 010 |
2 015 |
3 020 |
4 025 |
|
|
注：(1) 尽可能不采用括号内的规格。 (2) P—螺距。 |
|||||
|
质量 kg |
||||||||||||||||||
|
螺纹规格 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
M42 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
|||||||||||||||||
|
1000 |
80 |
120 |
180 |
320 |
500 |
730 |
970 |
1330 |
1650 |
2080 |
2540 |
3000 |
3850 |
4750 |
5900 |
6900 |
8280 |
9400 |
|
2000 |
160 |
240 |
360 |
640 |
1000 |
1460 |
1940 |
2660 |
3300 |
4180 |
5080 |
6000 |
7700 |
9500 |
11800 |
13800 |
16400 |
18800 |
|
3000 |
240 |
360 |
540 |
960 |
1500 |
2190 |
2910 |
4000 |
4950 |
6240 |
7620 |
9000 |
11550 |
14250 |
17700 |
20700 |
24600 |
28200 |
|
4000 |
320 |
480 |
720 |
1280 |
2000 |
2920 |
3880 |
5320 |
6600 |
8320 |
10160 |
12000 |
15400 |
19000 |
23600 |
27600 |
32800 |
37600 |
|
注：仅适用于粗牙螺纹。 |
||||||||||||||||||
