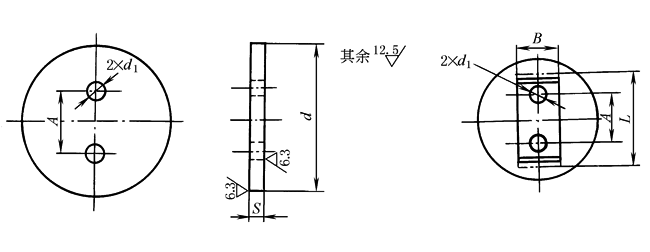

双孔轴端挡圈(JB/ZQ 4349—2006)
双孔轴端挡圈(JB/ZQ 4349—2006)
|
双孔轴端挡圈(JB/ZQ 4349—2006)mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例 d＝50mm的双孔轴端挡圈，标记为：挡圈 50 JB/ZQ 4349 |
|||||||||
|
d |
A |
d1 |
JB/ZQ 4349 |
||||||
|
S |
每个质量 /kg≈ |
螺钉尺寸 |
轴径d0 |
||||||
|
基本尺寸 |
极限偏差 |
球轴承 |
柱轴承 |
联轴器 |
|||||
|
40 |
20 |
7 |
5 |
+0.5 -1.0 |
0.05 |
M6×16 |
— |
— |
35 |
|
45 |
0.06 |
— |
— |
40 |
|||||
|
50 |
0.07 |
35 |
35 |
45 |
|||||
|
60 |
25 |
6 |
0.125 |
40，45，50 |
40 |
＞45～50 |
|||
|
70 |
12 |
0.17 |
M10×20 |
55，60 |
45，50 |
＞50～60 |
|||
|
80 |
30 |
14 |
0.22 |
M12×25 |
65，70 |
55，60 |
＞60～70 |
||
|
90 |
40 |
0.28 |
75，80 |
65，70 |
＞70～80 |
||||
|
100 |
8 |
0.47 |
85，90 |
75，80 |
＞80～90 |
||||
|
125 |
50 |
0.74 |
100，110 |
90 |
＞90～110 |
||||
|
150 |
60 |
1.08 |
120，130 |
100，110 |
＞110～130 |
||||
|
180 |
80 |
18 |
12 |
+0.5 -1.5 |
2.33 |
M16×30 |
140，150，160 |
120，140 |
＞130～160 |
|
220 |
110 |
3.57 |
180，200 |
160 |
＞160～200 |
||||
|
260 |
140 |
4.93 |
— |
180，200 |
＞200～240 |
||||
|
注：1.挡圈适用于不受轴向载荷的部位，当用于受轴向载荷的部位时，应验算螺栓的强度。 2.挡圈锐角倒钝。 3.材料为Q235-A，轴端止动垫片退火处理，表面氧化处理。 |
|||||||||
