挡圈

标记示例：

公称直径D＝30mm、材料为碳素弹簧钢丝，经低温回火及表面氧化处理的锁圈的标记：

挡圈  GB/T 921  30

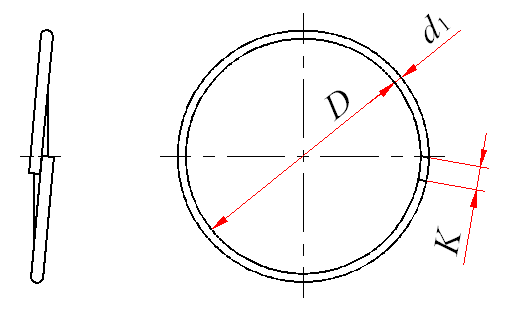

公称直径

D

d₁

K

适用的挡圈

GB885

公称直径

D

d₁

K

适用的挡圈

GB885

15

0.7

2

8

105

1.8

9

80

17

0.7

2

9、10

110

1.8

9

85

20

0.7

2

12、13

115

1.8

9

90

23

0.8

3

14

120

1.8

9

95

25

0.8

3

15、16

124

1.8

12

100

27

0.8

3

17、18

129

1.8

12

105

30

0.8

3

19、20

136

1.8

12

110

32

0.8

3

22

142

1.8

12

115

35

1

6

25

147

1.8

12

120

38

1

6

28

152

1.8

12

125

41

1

6

30

156

1.8

12

130

44

1

6

32

162

1.8

12

135

47

1.4

6

35

166

1.8

12

140

54

1.4

6

40

176

1.8

12

145

62

1.4

6

45

186

1.8

12

150

71

1.4

9

50

196

1.8

12

160

76

1.4

9

55

206

1.8

12

170

81

1.4

9

60

216

1.8

12

180

86

1.4

9

65

226

1.8

12

190

91

1.4

9

70

236

1.8

12

200

100

1.8

9

75

—

1.8

12

—

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

公称直径/mm

15

17

20

23

25

27

30

32

35

每1000件钢制品的质量  ≈

0.15

0.17

0.20

0.30

0.33

0.35

0.39

0.42

0.73

公称直径/mm

38

41

44

47

54

62

71

76

每1000件钢制品的质量  ≈

0.79

0.85

0.90

1.90

2.16

2.46

2.84

3.03

公称直径/mm

81

86

91

100

105

110

115

120

每1000件钢制品的质量  ≈

3.22

3.40

3.59

6.53

6.84

7.15

7.46

7.77

公称直径/mm

124

129

136

142

147

152

156

162

每1000件钢制品的质量  ≈

8.08

8.39

8.83

9.20

9.52

9.83

10.08

10.45

公称直径/mm

166

176

186

196

206

216

226

236

每1000件钢制品的质量  ≈

10.70

11.33

11.95

12.57

13.20

13.82

14.44

15.07
