轴端止动垫片(JB/ZQ 4347—2006)
轴端止动垫片(JB/ZQ 4347—2006)
|

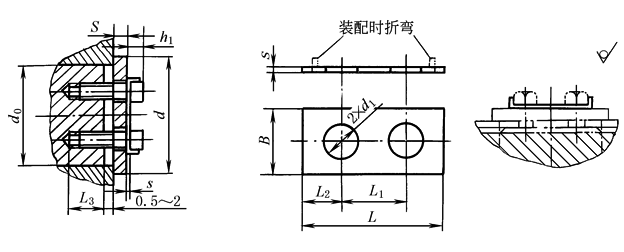

轴端止动垫片(JB/ZQ 4347—2006) mm |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
标记示例 B＝20mm、L＝45mm的轴端止动垫片，标记为：止动垫 20×45 JB/ZQ 4347 |
||||||||||
|
d |
A |
d1 |
JB/ZQ 4347 |
安装尺寸 |
||||||
|
B |
L |
s |
L1 |
L2 |
每个质量 /kg≈ |
L3 |
h1 |
|||
|
40 |
20 |
7 |
15 |
40 |
1 |
20 |
10 |
0.004 |
18 |
5 |
|
45 |
||||||||||
|
50 |
||||||||||
|
60 |
25 |
20 |
45 |
25 |
0.006 |
|||||
|
70 |
12 |
25 |
55 |
15 |
0.009 |
24 |
8 |
|||
|
80 |
30 |
14 |
30 |
70 |
30 |
20 |
0.014 |
30 |
9 |
|
|
90 |
40 |
80 |
40 |
0.016 |
||||||
|
100 |
0.016 |
28 |
||||||||
|
125 |
50 |
90 |
50 |
0.019 |
||||||
|
150 |
60 |
100 |
60 |
0.021 |
||||||
|
180 |
80 |
18 |
35 |
130 |
2 |
80 |
0.063 |
30 |
12 |
|
|
220 |
110 |
160 |
110 |
25 |
0.08 |
|||||
|
260 |
140 |
190 |
140 |
0.09 |
||||||
|
注：1.挡圈适用于不受轴向载荷的部位，当用于受轴向载荷的部位时，应验算螺栓的强度。 2.挡圈锐角倒钝。 3.材料为Q235-A，轴端止动垫片退火处理，表面氧化处理。 |
||||||||||
