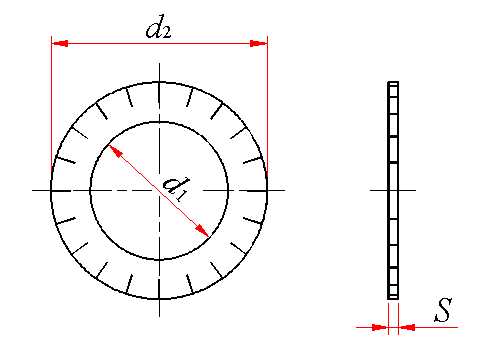

弹性锁紧垫圈

标记示例：

规格4mm、材料为65Mn、不经表面处理的组合件用外锯齿锁紧垫圈的标记：

垫圈   GB 9074.27  4

规格(螺纹大径)

3

4

5

6

8

10

12

d₁

max

2.83

3.78

4.75

5.71

7.64

9.59

11.53

min

2.73

3.66

4.57

5.53

7.42

9.37

11.26

d₂

max

(公称)

6

8

10

11

15

18

20.5

min

5.70

7.64

9.64

10.57

14.57

17.57

19.98

S

0.4

0.5

0.6

0.6

0.8

1.0

1.0

    齿数  min

9

11

11

12

14

16

16

质量                                                                                              　 kg

规  格(螺纹大径)

3

4

5

6

8

10

12

每1000件钢制品的质量 ≈

0.06

0.14

0.26

0.30

0.77

1.35

1.67
