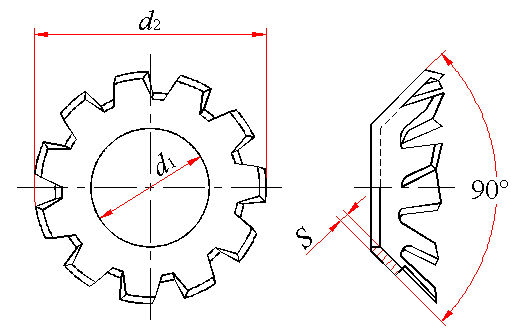

组合件用锥形锁紧垫圈(GB/T 9074.28—1988)
组合件用锥形锁紧垫圈(GB/T 9074.28—1988)
|
组合件用锥形锁紧垫圈(GB/T 9074.28—1988)mm |
||||||
|---|---|---|---|---|---|---|
|
|
||||||
|
标记示例： 规格4mm、材料为65Mn、不经表面处理的组合件用锥形锁紧垫圈的标记： 垫圈 GB 9074.28 4 |
||||||
|
规格(螺纹大径) |
3 |
4 |
5 |
6 |
8 |
|
|
千件重(钢制) |
0.03 |
0.08 |
0.15 |
0.24 |
0.52 |
|
|
d1 |
max |
2.83 |
3.78 |
4.75 |
5.71 |
7.64 |
|
min |
2.73 |
3.66 |
4.57 |
5.53 |
7.42 |
|
|
d2 |
≈ |
6.0 |
8.0 |
9.8 |
11.8 |
15.3 |
|
S |
0.4 |
0.5 |
0.6 |
0.6 |
0.8 |
|
|
齿 数 min |
6 |
8 |
8 |
10 |
10 |
|
