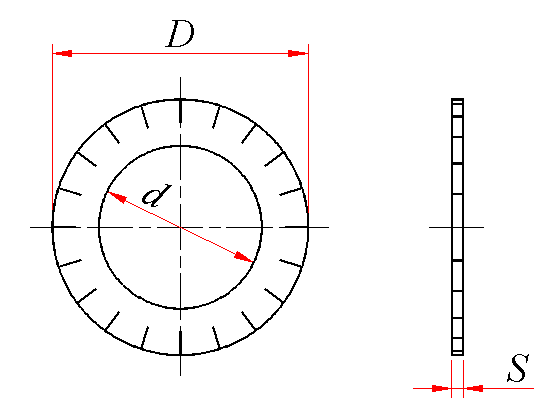

外锯齿锁紧垫圈(GB/T 862.2—1987)
外锯齿锁紧垫圈(GB/T 862.2—1987)
|
外锯齿锁紧垫圈(GB/T 862.2—1987) mm |
||||||
|---|---|---|---|---|---|---|
|
|
||||||
|
标记示例： 规格6mm、材料为65Mn、表面氧化的外锯齿锁紧垫圈的标记： 垫圈 GB 862.2 6 |
||||||
|
规格 (螺纹大径) |
d |
D |
S |
齿数 min |
||
|
min |
max |
min |
max |
|||
|
2 |
2.2 |
2.45 |
4.2 |
4.5 |
0.3 |
9 |
|
2.5 |
2.7 |
2.95 |
5.2 |
5.5 |
0.3 |
9 |
|
3 |
3.2 |
3.5 |
5.7 |
6 |
0.4 |
9 |
|
4 |
4.3 |
4.6 |
7.64 |
8 |
0.5 |
11 |
|
5 |
5.3 |
5.6 |
9.64 |
10 |
0.6 |
11 |
|
6 |
6.4 |
6.76 |
10.57 |
11 |
0.6 |
12 |
|
8 |
8.4 |
8.76 |
14.57 |
15 |
0.8 |
14 |
|
10 |
10.5 |
10.93 |
17.57 |
18 |
1.0 |
16 |
|
12 |
12.5 |
12.93 |
19.98 |
20.5 |
1.0 |
16 |
|
(14) |
14.5 |
14.93 |
23.48 |
24 |
1.2 |
18 |
|
16 |
16.5 |
16.93 |
25.48 |
26 |
1.2 |
18 |
|
(18) |
19 |
19.52 |
29.48 |
30 |
1.5 |
18 |
|
20 |
21 |
21.52 |
32.38 |
33 |
1.5 |
20 |
|
注：尽可能不采用括号内的规格。 |
||||||
|
质量 kg |
|||||||||||||
|
规 格/mm |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
每1000件钢制品的质量 ≈ |
0.02 |
0.04 |
0.05 |
0.12 |
0.24 |
0.26 |
0.69 |
1.22 |
1.49 |
2.51 |
2.77 |
4.67 |
5.58 |
