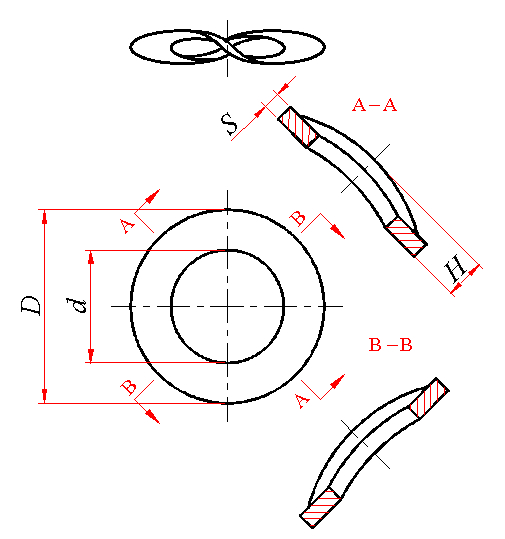

弹性锁紧垫圈

标记示例：

规格6mm、材料为65Mn、表面氧化的波形弹性垫圈的标记：

垫圈  GB 955  6

规格

(螺纹大径)

d

D

H

S

min

max

min

max

min

max

3

3.2

3.5

7.42

8

0.8

1.6

0.5

4

4.3

4.6

8.42

9

1

2

0.5

5

5.3

5.6

10.30

11

1.1

2.2

0.5

6

6.4

6.76

11.30

12

1.3

2.6

0.5

8

8.4

8.76

14.30

15

1.5

3

0.8

10

10.5

10.93

20.16

21

2.1

4.2

1.0

12

13

13.43

23.16

24

2.5

5

1.2

(14)

15

15.43

27.16

28

3

5.9

1.5

16

17

17.43

29

30

3.2

6.3

1.5

(18)

19

19.52

33

34

3.3

6.5

1.5

20

21

21.52

35

36

3.7

7.4

1.6

(22)

23

23.52

39

40

3.9

7.8

1.8

24

25

25.52

43

44

4.1

8.2

1.8

(27)

28

28.52

49

50

4.7

9.4

2

30

31

31.62

54.8

56

5

10

2

注：尽可能不采用括号内的规格。

质量                                                                                                             　       kg

规  格/mm

3

4

5

6

8

10

12

14

每1000件钢制品的质量 ≈

0.14

0.16

0.24

0.27

0.66

1.81

2.70

4.71

规  格/mm

16

18

20

22

24

27

30

－

每1000件钢制品的质量 ≈

5.07

6.69

7.68

10.94

13.50

19.81

25.02

－
