角接触球轴承

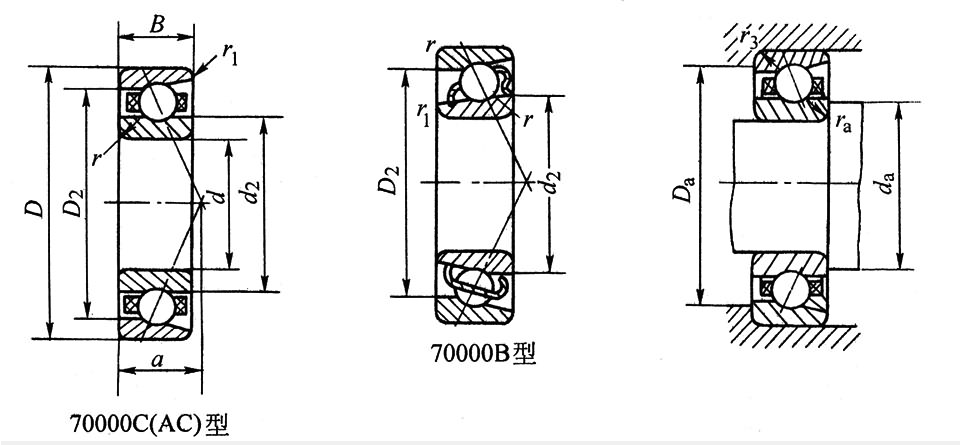

单列角接触球轴承(摘自GB/T 292-1994)

轴承代号
70000C(AC，B)型

7000C

7000AC

7200C

7200AC

7001C

7001AC

7201C

7201AC

7002C

7002AC

7202C

7202AC

7003C

7003AC

7203C

7203AC

7004C

7004AC

7204C

7204AC

7204B

7005C

7005AC

7205C

7205AC

7205B

7305B

7006C

7006AC

7206C

7206AC

7206B

7306B

7007C

7007AC

7207C

7207AC

7207B

7307B

7008C

7008AC

7208C

7208AC

7208B

7308B

7408B

7009C

7009AC

7209C

7209AC

7209B

7309B

7010C

7010AC

7210C

7210AC

7210B

7310B

7410B

7001C

7011AC

7211C

7211AC

7211B

7311B

7012C

7012AC

7212C

7212AC

7212B

7312B

7412B

7013C

7013AC

7213C

7213AC

7213B

7313B

7014C

7014AC

7214C

7214AC

7214B

7314B

7015C

7015AC

7215C

7215AC

7215B

7315B

7016C

7016AC

7216C

7216AC

7216B

7316B

7017C

7017AC

7217C

7217AC

7217B

7317B

7018C

7018AC

7218C

7218AC

7218B

7318B

7019C

7019AC

7219C

7219AC

7219B

7319B

7020C

7020AC

7220C

7220AC

7220B

7230B

7021C

7021AC

7221C

7221AC

7221B

7321B

7022C

7022AC

7222C

7222AC

7222B

7322B

7024C

7024AC

7224C

7224AC

7026C

7026AC

7226C

7226AC

7028C

7028AC

7228C

7228AC

7328B

7030C

7030AC

7232C

7232AC

7034AC

7234C

7234AC

7236C

7236AC

7038AC

7040AC

7240C

7240AC

7244AC

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm					基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	r1(min)	Cr	C0r	脂	油	W≈
10	26	8	12.4	23.6	0.3	14.9	21.1	6.4	0.3	0.15	4.92	2.25	19000	28000	0.018
10	26	8	12.4	23.6	0.3	14.9	21.1	8.2	0.3	0.15	4.75	2.12	19000	28000	0.018
10	30	9	15	25	0.6	17.4	23.6	7.2	0.6	0.15	5.82	2.95	18000	26000	0.03
10	30	9	15	25	0.6	17.4	23.6	9.2	0.6	0.15	5.58	2.82	18000	26000	0.03
12	28	8	14.4	25.6	0.3	17.4	23.6	6.7	0.3	0.15	5.42	2.65	18000	26000	0.02
12	28	8	14.4	25.6	0.3	17.4	23.6	8.7	0.3	0.15	5.2	2.55	18000	26000	0.02
12	32	10	17	27	0.6	18.3	26.1	8	0.6	0.15	7.35	3.52	17000	24000	0.035
12	32	10	17	27	0.6	18.3	26.1	10.2	0.6	0.15	7.1	3.35	17000	24000	0.035
15	32	9	17.4	29.6	0.3	20.4	26.6	7.6	0.3	0.15	6.25	3.42	17000	24000	0.028
15	32	9	17.4	29.6	0.3	20.4	26.6	10	0.3	0.15	5.95	3.25	17000	24000	0.028
15	35	11	20	30	0.6	21.6	29.4	8.9	0.6	0.15	8.68	4.62	16000	22000	0.043
15	35	11	20	30	0.6	21.6	29.4	11.4	0.6	0.15	8.35	4.4	16000	22000	0.043
17	35	10	19.4	32.6	0.3	22.9	29.1	8.5	0.3	0.15	6.6	3.85	16000	22000	0.036
17	35	10	19.4	32.6	0.3	22.9	29.1	11.1	0.3	0.15	6.3	3.68	16000	22000	0.036
17	40	12	22	35	0.6	24.6	33.4	9.9	0.6	0.3	10.8	5.95	15000	20000	0.062
17	40	12	22	35	0.6	24.6	33.4	12.8	0.6	0.3	10.5	5.65	15000	20000	0.062
20	42	12	25	37	0.6	26.9	35.1	10.2	0.6	0.15	10.5	6.08	14000	19000	0.064
20	42	12	25	37	0.6	26.9	35.1	13.2	0.6	0.15	10	5.78	14000	19000	0.064
20	47	14	26	41	1	29.3	39.7	11.5	1	0.3	14.5	8.22	13000	18000	0.1
20	47	14	26	41	1	29.3	39.7	14.9	1	0.3	14	7.82	13000	18000	0.1
20	47	14	26	41	1	30.5	37	21.1	1	0.3	14	7.85	13000	18000	0.11
25	47	12	30	42	0.6	31.9	40.1	10.8	0.6	0.15	11.5	7.45	12000	17000	0.074
25	47	12	30	42	0.6	31.9	40.1	14.4	0.6	0.15	11.2	7.08	12000	17000	0.074
25	52	15	31	46	1	33.8	44.2	12.7	1	0.3	16.5	10.5	11000	16000	0.12
25	52	15	31	46	1	33.8	44.2	16.4	1	0.3	15.8	9.88	11000	16000	0.12
25	52	15	31	46	1	35.4	42.1	23.7	1	0.3	15.8	9.45	9500	14000	0.13
25	62	17	32	55	1	39.2	48.4	26.8	1.1	0.6	26.2	15.2	8500	12000	0.3
30	55	13	36	49	1	38.4	47.7	12.2	1	0.3	15.2	10.2	9500	14000	0.11
30	55	13	36	49	1	38.4	47.7	16.4	1	0.3	14.5	9.85	9500	14000	0.11
30	62	16	36	56	1	40.8	52.2	14.2	1	0.3	23	15	9000	13000	0.19
30	62	16	36	56	1	40.8	52.2	18.7	1	0.3	22	14.2	9000	13000	0.19
30	62	16	36	56	1	42.8	50.1	27.4	1	0.3	20.5	13.8	8500	12000	0.21
30	72	19	37	65	1	46.5	56.2	31.1	1.1	0.6	31	19.2	7500	10000	0.37
35	62	14	41	56	1	43.3	53.7	13.5	1	0.3	19.5	14.2	8500	12000	0.15
35	62	14	41	56	1	43.3	53.7	18.3	1	0.3	18.5	13.5	8500	12000	0.15
35	72	17	42	65	1	46.8	60.2	15.7	1.1	0.6	30.5	20	8000	11000	0.28
35	72	17	42	65	1	46.8	60.2	21	1.1	0.6	29	19.2	8000	11000	0.28
35	72	17	42	65	1	49.5	58.1	30.9	1.1	0.6	27	18.8	7500	10000	0.3
35	80	21	44	71	1.5	52.4	63.4	34.6	1.5	0.6	38.2	24.5	7000	9500	0.51
40	68	15	46	62	1	48.8	59.2	14.7	1	0.3	20	15.2	8000	11000	0.18
40	68	15	46	62	1	48.8	59.2	20.1	1	0.3	19	14.5	8000	11000	0.18
40	80	18	47	73	1	52.8	67.2	17	1.1	0.6	36.8	25.8	7500	10000	0.37
40	80	18	47	73	1	52.8	67.2	23	1.1	0.6	35.2	24.5	7500	10000	0.37
40	80	18	47	73	1	56.4	65.7	34.5	1.1	0.6	32.5	23.5	6700	9000	0.39
40	90	23	49	81	1.5	59.3	71.5	38.8	1.5	0.6	46.2	30.5	6300	8500	0.67
40	110	27	50	100	2	64.6	85.4	38.7	2	1	67	47.5	6000	8000	1.4
45	75	16	51	69	1	54.2	65.9	16	1	0.3	25.8	20.5	7500	10000	0.23
45	75	16	51	69	1	54.2	65.9	21.9	1	0.3	25.8	19.5	7500	10000	0.23
45	85	19	52	78	1	58.8	73.2	18.2	1.1	0.6	38.5	28.5	6700	9000	0.41
45	85	19	52	78	1	58.8	73.2	24.7	1.1	0.6	36.8	27.2	6700	9000	0.41
45	85	19	52	78	1	60.5	70.2	36.8	1.1	0.6	36	26.2	6300	8500	0.44
45	100	25	54	91	1.5	66	80	42	1.5	0.6	59.5	39.8	6000	8000	0.9
50	80	16	56	74	1	59.2	70.9	16.7	1	0.3	26.5	22	6700	9000	0.25
50	80	16	56	74	1	59.2	70.9	23.2	1	0.3	25.2	21	6700	9000	0.25
50	90	20	57	83	1	62.4	77.7	19.4	1.1	0.6	42.8	32	6300	8500	0.46
50	90	20	57	83	1	62.4	77.7	26.3	1.1	0.6	40.8	30.5	6300	8500	0.46
50	90	20	57	83	1	65.5	75.2	39.4	1.1	0.6	37.5	29	5600	7500	0.49
50	110	27	60	100	2	74.2	88.8	47.5	2	1	68.2	48	5000	6700	1.15
50	130	31	62	118	2.1	77.6	102.4	46.2	2.1	1.1	95.2	64.2	5000	6700	2.08
55	90	18	62	83	1	65.4	79.7	18.7	1.1	0.6	37.2	30.5	6000	8000	0.38
55	90	18	62	83	1	65.4	79.7	25.9	1.1	0.6	35.2	29.2	6000	8000	0.38
55	100	21	64	91	1.5	68.9	86.1	20.9	1.5	0.6	52.8	40.5	5600	7500	0.61
55	100	21	64	91	1.5	68.9	86.1	28.6	1.5	0.6	50.5	38.5	5600	7500	0.61
55	100	21	64	91	1.5	72.4	83.4	43	1.5	0.6	46.2	36	5300	7000	0.65
55	120	29	65	110	2	80.5	96.3	51.4	2	1	78.8	56.5	4500	6000	1.45
60	95	18	67	88	1	71.4	85.7	19.4	1.1	0.6	38.2	32.8	5600	7500	0.4
60	95	18	67	88	1	71.4	85.7	27.1	1.1	0.6	36.2	31.5	5600	7500	0.4
60	110	22	69	101	1.5	76	94.1	22.4	1.5	0.6	61	48.5	5300	7000	0.8
60	110	22	69	101	1.5	76	94.1	30.8	1.5	0.6	58.2	46.2	5300	7000	0.8
60	110	22	69	101	1.5	79.3	91.5	46.7	1.5	0.6	56	44.5	4800	6300	0.84
60	130	31	72	118	2.1	87.1	104.2	55.4	2.1	1.1	90	66.3	4300	5600	1.85
60	150	35	72	138	2.1	91.4	118.6	55.7	2.1	1.1	118	85.5	4300	5600	3.56
65	100	18	72	93	1	75.3	89.8	20.1	1.1	0.6	40	35.5	5300	7000	0.43
65	100	18	72	93	1	75.3	89.8	28.2	1.1	0.6	38	33.8	5300	7000	0.43
65	120	23	74	111	1.5	82.5	102.5	24.2	1.5	0.6	69.8	55.2	4800	6300	1
65	120	23	74	111	1.5	82.5	102.5	33.5	1.5	0.6	66.5	52.5	4800	6300	1
65	120	23	74	111	1.5	88.4	101.2	51.1	1.5	0.6	62.5	53.2	4300	5600	1.05
65	140	33	77	128	2.1	93.9	112.4	59.5	2.1	1.1	102	77.8	4000	5300	2.25
70	110	20	77	103	1	82	98	22.1	1.1	0.6	48.2	43.5	5000	6700	0.6
70	110	20	77	103	1	82	98	30.9	1.1	0.6	45.8	41.5	5000	6700	0.6
70	125	24	79	116	1.5	89	109	25.3	1.5	0.6	70.2	60	4500	6700	1.1
70	125	24	79	116	1.5	89	109	35.1	1.5	0.6	69.2	57.5	4500	6700	1.1
70	125	24	79	116	1.5	91.1	104.9	52.9	1.5	0.6	70.2	57.2	4300	5600	1.15
70	150	35	82	138	2.1	100.9	120.5	63.7	2.1	1.1	115	87.2	3600	4800	2.75
75	115	20	82	108	1	88	104	22.7	1.1	0.6	49.5	46.5	4800	6300	0.63
75	115	20	82	108	1	88	104	32.2	1.1	0.6	46.8	44.2	4800	6300	0.63
75	130	25	84	121	1.5	94	115	26.4	1.5	0.6	79.2	65.8	4300	5600	1.2
75	130	25	84	121	1.5	94	115	36.6	1.5	0.6	75.2	63	4300	5600	1.2
75	130	25	84	121	1.5	96.1	109.9	55.5	1.5	0.6	72.8	62	4000	5300	1.3
75	160	37	87	148	2.1	107.9	128.6	68.4	2.1	1.1	125	98.5	3400	4500	3.3
80	125	22	87	118	1	95.2	112.8	24.7	1.1	0.6	58.5	55.8	4500	6000	0.85
80	125	22	87	118	1	95.2	112.8	34.9	1.1	0.6	55.5	53.2	4500	6000	0.85
80	140	26	90	130	2	100	122	27.7	2	1	89.5	78.2	4000	5300	1.45
80	140	26	90	130	2	100	122	38.9	2	1	85	74.5	4000	5300	1.45
80	140	26	90	130	2	103.2	117.8	59.2	2	1	80.2	69.5	3600	4800	1.55
80	170	39	82	158	2.1	114.8	136.8	71.9	2.1	1.1	135	110	3600	4800	3.9
85	130	22	92	123	1	99.4	117.6	25.4	1.1	0.6	62.5	60.2	4300	5600	0.89
85	130	22	92	123	1	99.4	117.6	36.1	1.1	0.6	59.2	57.2	4300	5600	0.89
85	150	28	95	140	2	107.1	131	29.9	2	1	99.8	85	3800	5000	1.8
85	150	28	95	140	2	107.1	131	41.6	2	1	94.8	81.5	3800	5000	1.8
85	150	28	95	140	2	110.1	126	63.6	2	1	93	81.5	3400	4500	1.95
85	180	41	99	166	2.5	121.2	145.6	76.1	3	1.1	148	122	3000	4000	4.6
90	140	24	99	131	1.5	107.2	126.8	27.4	1.5	0.6	71.5	69.8	4000	5300	1.15
90	140	24	99	131	1.5	107.2	126.8	38.8	1.5	0.6	67.5	66.5	4000	5300	1.15
90	160	30	100	150	2	111.7	138.4	31.7	2	1	122	105	3600	4800	2.25
90	160	30	100	150	2	111.7	138.4	44.2	2	1	118	100	3600	4800	2.25
90	160	30	100	150	2	118.1	135.2	67.9	2	1	105	94.5	3200	4300	2.4
90	190	43	104	176	2.5	128.6	153.2	80.2	3	1.1	158	138	2800	3800	5.4
95	145	24	104	136	1.5	110.2	129.8	28.1	1.5	0.6	73.5	73.2	3800	5000	1.2
95	145	24	104	136	1.5	110.2	129.8	40	1.5	0.6	69.5	69.8	3800	5000	1.2
95	170	32	107	158	2.1	118.1	147	33.8	2.1	1.1	135	115	3400	4500	2.7
95	170	32	107	158	2.1	118.1	147	46.9	2.1	1.1	128	108	3400	4500	2.7
95	170	32	107	158	2.1	126.1	144.4	72.5	2.1	1.1	120	108	3000	4000	2.9
95	200	45	109	186	2.5	135.4	161.5	84.4	3	1.1	172	155	2800	3800	6.25
100	150	24	109	141	1.5	114.6	135.4	28.7	1.5	0.6	79.2	78.5	3800	5000	1.25
100	150	24	109	141	1.5	114.6	135.4	41.2	1.5	0.6	75	74.8	3800	5000	1.25
100	180	34	112	168	2.1	124.8	155.3	35.8	2.1	1.1	148	128	3200	4300	3.25
100	180	34	112	168	2.1	124.8	155.3	49.7	2.1	1.1	142	122	3200	4300	3.25
100	180	34	112	168	2.1	130.9	150.5	75.7	2.1	1.1	130	115	2600	3600	3.45
100	215	47	114	201	2.5	144.5	172.5	89.6	3	1.1	188	180	2400	3400	7.75
105	160	26	115	150	2	121.5	143.6	30.8	2	1	88.5	88.8	3600	4800	1.6
105	160	26	115	150	2	121.5	143.6	43.9	2	1	83.8	84.2	3600	4800	1.6
105	190	36	117	178	2.1	131.3	163.8	37.8	2.1	1.1	162	145	3000	4000	3.85
105	190	36	117	178	2.1	131.3	163.8	52.4	2.1	1.1	155	138	3000	4000	3.85
105	190	36	117	178	2.1	137.5	159	79.9	2.1	1.1	142	130	2600	3600	4.1
105	225	49	119	211	2.5	151.4	180.7	93.7	3	1.1	202	195	2200	3200	8.8
110	170	28	120	160	2	129.1	152.9	32.8	2	1	100	102	3600	4800	1.95
110	170	28	120	160	2	129.1	152.9	46.7	2	1	95.5	97.2	3600	4800	1.95
110	200	38	122	188	2.1	138.9	173.2	39.8	2.1	1.1	175	162	2800	3800	4.55
110	200	38	122	188	2.1	138.9	173.2	55.2	1.1	2.1	168	155	2800	3800	4.55
110	200	38	122	188	2.1	144.8	166.8	84	2.1	1.1	155	145	2400	3400	4.8
110	240	50	124	226	2.5	160.3	192	98.4	3	1.1	225	225	2000	3000	10.5
120	180	28	130	170	2	137.7	162.4	34.1	2	1	108	110	2800	3800	2.1
120	180	28	130	170	2	137.7	162.4	48.9	2	1	102	105	2800	3800	2.1
120	215	40	132	203	2.1	149.4	185.7	42.4	2.1	1.1	188	180	2400	3400	5.4
120	215	40	132	203	2.1	149.4	185.7	59.1	2.1	1.1	180	172	2400	3400	5.4
130	200	33	140	190	2	151.4	178.7	38.6	2	1	128	135	2600	3600	3.2
130	200	33	140	190	2	151.4	178.7	54.9	2	1	122	128	2600	3200	3.2
130	230	40	144	216	2.5	162.9	199.3	44.3	3	1.1	205	210	2200	3200	6.25
130	230	40	144	216	2.5	162.9	199.3	62.2	3	1.1	195	200	2200	3200	6.25
140	210	33	150	200	2	162	188	40	2	1	140	145	2400	3400	3.62
140	210	33	150	200	2	162	188	59.2	2	1	140	150	2200	3200	3.62
140	250	42	154	236	2.5	—	—	41.7	3	1.1	230	245	1900	2800	9.36
140	250	42	154	236	2.5	—	—	68.6	3	1.1	230	235	1900	2800	9.24
140	300	62	158	282	3	—	—	111	4	1.5	288	315	1700	2400	22.44
150	225	35	162	213	2.1	174	201	43	2.1	1.1	160	155	2200	3200	4.83
150	225	35	162	213	2.1	174	201	63.2	2.1	1.1	152	168	2000	3000	4.83
160	290	48	174	276	2.5	—	—	47.9	3	1.1	262	298	1700	2400	14.5
160	290	48	174	276	2.5	—	—	78.9	3	1.1	248	278	1700	2400	14.5
170	260	42	182	248	2.1	—	—	73.4	2.1	1.1	192	222	1800	2600	8.25
170	310	52	188	292	3	—	—	51.5	4	1.5	322	390	1600	2200	19.2
170	310	52	188	292	3	—	—	84.5	4	1.5	305	368	1600	2200	17.2
180	320	52	198	302	3	—	—	52.6	4	1.5	335	415	1500	2000	18.1
180	320	52	198	302	3	—	—	87	4	1.5	315	388	1500	2000	18.1
190	290	46	202	278	2.1	—	—	81.5	2.1	1.1	215	262	1600	2200	10.7
200	310	51	212	298	2.1	—	—	87.7	2.1	1.1	252	325	1500	2000	14.04
200	360	58	218	342	3	—	—	58.8	4	1.5	360	475	1300	1800	25.2
200	360	58	218	342	3	—	—	97.3	4	1.5	345	448	1300	1800	25.2
220	400	65	238	382	3	—	—	108.1	4	1.5	358	482	1100	1600	38.5

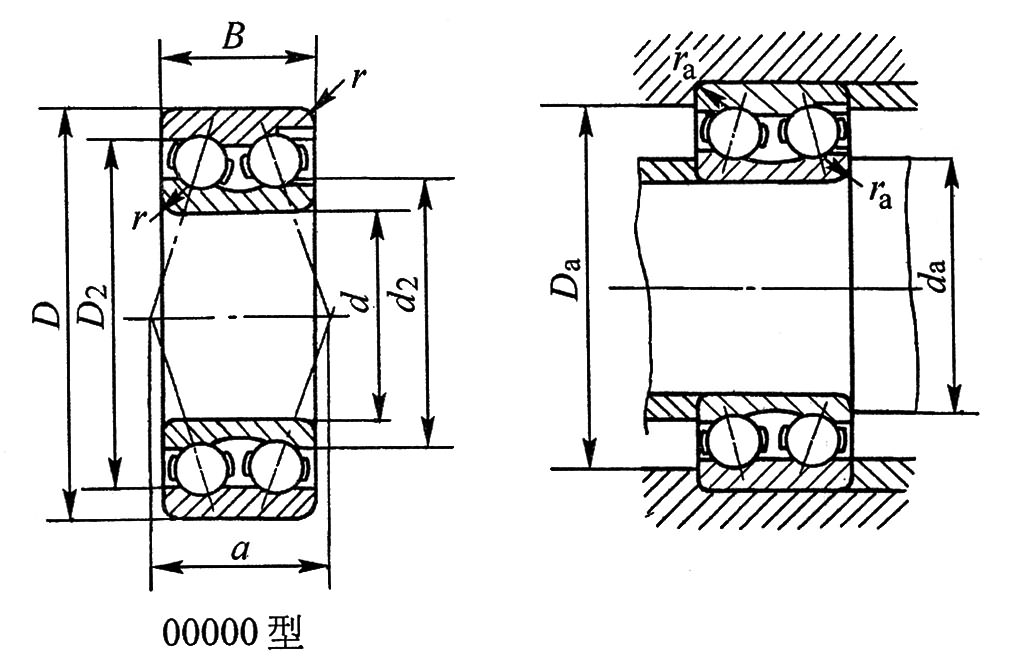

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm					基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	r1(min)	Cr	C0r	脂	油	W≈
10	26	8	12.4	23.6	0.3	14.9	21.1	6.4	0.3	0.15	4.92	2.25	19000	28000	0.018
10	26	8	12.4	23.6	0.3	14.9	21.1	8.2	0.3	0.15	4.75	2.12	19000	28000	0.018
10	30	9	15	25	0.6	17.4	23.6	7.2	0.6	0.15	5.82	2.95	18000	26000	0.03
10	30	9	15	25	0.6	17.4	23.6	9.2	0.6	0.15	5.58	2.82	18000	26000	0.03
12	28	8	14.4	25.6	0.3	17.4	23.6	6.7	0.3	0.15	5.42	2.65	18000	26000	0.02
12	28	8	14.4	25.6	0.3	17.4	23.6	8.7	0.3	0.15	5.2	2.55	18000	26000	0.02
12	32	10	17	27	0.6	18.3	26.1	8	0.6	0.15	7.35	3.52	17000	24000	0.035
12	32	10	17	27	0.6	18.3	26.1	10.2	0.6	0.15	7.1	3.35	17000	24000	0.035
15	32	9	17.4	29.6	0.3	20.4	26.6	7.6	0.3	0.15	6.25	3.42	17000	24000	0.028
15	32	9	17.4	29.6	0.3	20.4	26.6	10	0.3	0.15	5.95	3.25	17000	24000	0.028
15	35	11	20	30	0.6	21.6	29.4	8.9	0.6	0.15	8.68	4.62	16000	22000	0.043
15	35	11	20	30	0.6	21.6	29.4	11.4	0.6	0.15	8.35	4.4	16000	22000	0.043
17	35	10	19.4	32.6	0.3	22.9	29.1	8.5	0.3	0.15	6.6	3.85	16000	22000	0.036
17	35	10	19.4	32.6	0.3	22.9	29.1	11.1	0.3	0.15	6.3	3.68	16000	22000	0.036
17	40	12	22	35	0.6	24.6	33.4	9.9	0.6	0.3	10.8	5.95	15000	20000	0.062
17	40	12	22	35	0.6	24.6	33.4	12.8	0.6	0.3	10.5	5.65	15000	20000	0.062
20	42	12	25	37	0.6	26.9	35.1	10.2	0.6	0.15	10.5	6.08	14000	19000	0.064
20	42	12	25	37	0.6	26.9	35.1	13.2	0.6	0.15	10	5.78	14000	19000	0.064
20	47	14	26	41	1	29.3	39.7	11.5	1	0.3	14.5	8.22	13000	18000	0.1
20	47	14	26	41	1	29.3	39.7	14.9	1	0.3	14	7.82	13000	18000	0.1
20	47	14	26	41	1	30.5	37	21.1	1	0.3	14	7.85	13000	18000	0.11
25	47	12	30	42	0.6	31.9	40.1	10.8	0.6	0.15	11.5	7.45	12000	17000	0.074
25	47	12	30	42	0.6	31.9	40.1	14.4	0.6	0.15	11.2	7.08	12000	17000	0.074
25	52	15	31	46	1	33.8	44.2	12.7	1	0.3	16.5	10.5	11000	16000	0.12
25	52	15	31	46	1	33.8	44.2	16.4	1	0.3	15.8	9.88	11000	16000	0.12
25	52	15	31	46	1	35.4	42.1	23.7	1	0.3	15.8	9.45	9500	14000	0.13
25	62	17	32	55	1	39.2	48.4	26.8	1.1	0.6	26.2	15.2	8500	12000	0.3
30	55	13	36	49	1	38.4	47.7	12.2	1	0.3	15.2	10.2	9500	14000	0.11
30	55	13	36	49	1	38.4	47.7	16.4	1	0.3	14.5	9.85	9500	14000	0.11
30	62	16	36	56	1	40.8	52.2	14.2	1	0.3	23	15	9000	13000	0.19
30	62	16	36	56	1	40.8	52.2	18.7	1	0.3	22	14.2	9000	13000	0.19
30	62	16	36	56	1	42.8	50.1	27.4	1	0.3	20.5	13.8	8500	12000	0.21
30	72	19	37	65	1	46.5	56.2	31.1	1.1	0.6	31	19.2	7500	10000	0.37
35	62	14	41	56	1	43.3	53.7	13.5	1	0.3	19.5	14.2	8500	12000	0.15
35	62	14	41	56	1	43.3	53.7	18.3	1	0.3	18.5	13.5	8500	12000	0.15
35	72	17	42	65	1	46.8	60.2	15.7	1.1	0.6	30.5	20	8000	11000	0.28
35	72	17	42	65	1	46.8	60.2	21	1.1	0.6	29	19.2	8000	11000	0.28
35	72	17	42	65	1	49.5	58.1	30.9	1.1	0.6	27	18.8	7500	10000	0.3
35	80	21	44	71	1.5	52.4	63.4	34.6	1.5	0.6	38.2	24.5	7000	9500	0.51
40	68	15	46	62	1	48.8	59.2	14.7	1	0.3	20	15.2	8000	11000	0.18
40	68	15	46	62	1	48.8	59.2	20.1	1	0.3	19	14.5	8000	11000	0.18
40	80	18	47	73	1	52.8	67.2	17	1.1	0.6	36.8	25.8	7500	10000	0.37
40	80	18	47	73	1	52.8	67.2	23	1.1	0.6	35.2	24.5	7500	10000	0.37
40	80	18	47	73	1	56.4	65.7	34.5	1.1	0.6	32.5	23.5	6700	9000	0.39
40	90	23	49	81	1.5	59.3	71.5	38.8	1.5	0.6	46.2	30.5	6300	8500	0.67
40	110	27	50	100	2	64.6	85.4	38.7	2	1	67	47.5	6000	8000	1.4
45	75	16	51	69	1	54.2	65.9	16	1	0.3	25.8	20.5	7500	10000	0.23
45	75	16	51	69	1	54.2	65.9	21.9	1	0.3	25.8	19.5	7500	10000	0.23
45	85	19	52	78	1	58.8	73.2	18.2	1.1	0.6	38.5	28.5	6700	9000	0.41
45	85	19	52	78	1	58.8	73.2	24.7	1.1	0.6	36.8	27.2	6700	9000	0.41
45	85	19	52	78	1	60.5	70.2	36.8	1.1	0.6	36	26.2	6300	8500	0.44
45	100	25	54	91	1.5	66	80	42	1.5	0.6	59.5	39.8	6000	8000	0.9
50	80	16	56	74	1	59.2	70.9	16.7	1	0.3	26.5	22	6700	9000	0.25
50	80	16	56	74	1	59.2	70.9	23.2	1	0.3	25.2	21	6700	9000	0.25
50	90	20	57	83	1	62.4	77.7	19.4	1.1	0.6	42.8	32	6300	8500	0.46
50	90	20	57	83	1	62.4	77.7	26.3	1.1	0.6	40.8	30.5	6300	8500	0.46
50	90	20	57	83	1	65.5	75.2	39.4	1.1	0.6	37.5	29	5600	7500	0.49
50	110	27	60	100	2	74.2	88.8	47.5	2	1	68.2	48	5000	6700	1.15
50	130	31	62	118	2.1	77.6	102.4	46.2	2.1	1.1	95.2	64.2	5000	6700	2.08
55	90	18	62	83	1	65.4	79.7	18.7	1.1	0.6	37.2	30.5	6000	8000	0.38
55	90	18	62	83	1	65.4	79.7	25.9	1.1	0.6	35.2	29.2	6000	8000	0.38
55	100	21	64	91	1.5	68.9	86.1	20.9	1.5	0.6	52.8	40.5	5600	7500	0.61
55	100	21	64	91	1.5	68.9	86.1	28.6	1.5	0.6	50.5	38.5	5600	7500	0.61
55	100	21	64	91	1.5	72.4	83.4	43	1.5	0.6	46.2	36	5300	7000	0.65
55	120	29	65	110	2	80.5	96.3	51.4	2	1	78.8	56.5	4500	6000	1.45
60	95	18	67	88	1	71.4	85.7	19.4	1.1	0.6	38.2	32.8	5600	7500	0.4
60	95	18	67	88	1	71.4	85.7	27.1	1.1	0.6	36.2	31.5	5600	7500	0.4
60	110	22	69	101	1.5	76	94.1	22.4	1.5	0.6	61	48.5	5300	7000	0.8
60	110	22	69	101	1.5	76	94.1	30.8	1.5	0.6	58.2	46.2	5300	7000	0.8
60	110	22	69	101	1.5	79.3	91.5	46.7	1.5	0.6	56	44.5	4800	6300	0.84
60	130	31	72	118	2.1	87.1	104.2	55.4	2.1	1.1	90	66.3	4300	5600	1.85
60	150	35	72	138	2.1	91.4	118.6	55.7	2.1	1.1	118	85.5	4300	5600	3.56
65	100	18	72	93	1	75.3	89.8	20.1	1.1	0.6	40	35.5	5300	7000	0.43
65	100	18	72	93	1	75.3	89.8	28.2	1.1	0.6	38	33.8	5300	7000	0.43
65	120	23	74	111	1.5	82.5	102.5	24.2	1.5	0.6	69.8	55.2	4800	6300	1
65	120	23	74	111	1.5	82.5	102.5	33.5	1.5	0.6	66.5	52.5	4800	6300	1
65	120	23	74	111	1.5	88.4	101.2	51.1	1.5	0.6	62.5	53.2	4300	5600	1.05
65	140	33	77	128	2.1	93.9	112.4	59.5	2.1	1.1	102	77.8	4000	5300	2.25
70	110	20	77	103	1	82	98	22.1	1.1	0.6	48.2	43.5	5000	6700	0.6
70	110	20	77	103	1	82	98	30.9	1.1	0.6	45.8	41.5	5000	6700	0.6
70	125	24	79	116	1.5	89	109	25.3	1.5	0.6	70.2	60	4500	6700	1.1
70	125	24	79	116	1.5	89	109	35.1	1.5	0.6	69.2	57.5	4500	6700	1.1
70	125	24	79	116	1.5	91.1	104.9	52.9	1.5	0.6	70.2	57.2	4300	5600	1.15
70	150	35	82	138	2.1	100.9	120.5	63.7	2.1	1.1	115	87.2	3600	4800	2.75
75	115	20	82	108	1	88	104	22.7	1.1	0.6	49.5	46.5	4800	6300	0.63
75	115	20	82	108	1	88	104	32.2	1.1	0.6	46.8	44.2	4800	6300	0.63
75	130	25	84	121	1.5	94	115	26.4	1.5	0.6	79.2	65.8	4300	5600	1.2
75	130	25	84	121	1.5	94	115	36.6	1.5	0.6	75.2	63	4300	5600	1.2
75	130	25	84	121	1.5	96.1	109.9	55.5	1.5	0.6	72.8	62	4000	5300	1.3
75	160	37	87	148	2.1	107.9	128.6	68.4	2.1	1.1	125	98.5	3400	4500	3.3
80	125	22	87	118	1	95.2	112.8	24.7	1.1	0.6	58.5	55.8	4500	6000	0.85
80	125	22	87	118	1	95.2	112.8	34.9	1.1	0.6	55.5	53.2	4500	6000	0.85
80	140	26	90	130	2	100	122	27.7	2	1	89.5	78.2	4000	5300	1.45
80	140	26	90	130	2	100	122	38.9	2	1	85	74.5	4000	5300	1.45
80	140	26	90	130	2	103.2	117.8	59.2	2	1	80.2	69.5	3600	4800	1.55
80	170	39	82	158	2.1	114.8	136.8	71.9	2.1	1.1	135	110	3600	4800	3.9
85	130	22	92	123	1	99.4	117.6	25.4	1.1	0.6	62.5	60.2	4300	5600	0.89
85	130	22	92	123	1	99.4	117.6	36.1	1.1	0.6	59.2	57.2	4300	5600	0.89
85	150	28	95	140	2	107.1	131	29.9	2	1	99.8	85	3800	5000	1.8
85	150	28	95	140	2	107.1	131	41.6	2	1	94.8	81.5	3800	5000	1.8
85	150	28	95	140	2	110.1	126	63.6	2	1	93	81.5	3400	4500	1.95
85	180	41	99	166	2.5	121.2	145.6	76.1	3	1.1	148	122	3000	4000	4.6
90	140	24	99	131	1.5	107.2	126.8	27.4	1.5	0.6	71.5	69.8	4000	5300	1.15
90	140	24	99	131	1.5	107.2	126.8	38.8	1.5	0.6	67.5	66.5	4000	5300	1.15
90	160	30	100	150	2	111.7	138.4	31.7	2	1	122	105	3600	4800	2.25
90	160	30	100	150	2	111.7	138.4	44.2	2	1	118	100	3600	4800	2.25
90	160	30	100	150	2	118.1	135.2	67.9	2	1	105	94.5	3200	4300	2.4
90	190	43	104	176	2.5	128.6	153.2	80.2	3	1.1	158	138	2800	3800	5.4
95	145	24	104	136	1.5	110.2	129.8	28.1	1.5	0.6	73.5	73.2	3800	5000	1.2
95	145	24	104	136	1.5	110.2	129.8	40	1.5	0.6	69.5	69.8	3800	5000	1.2
95	170	32	107	158	2.1	118.1	147	33.8	2.1	1.1	135	115	3400	4500	2.7
95	170	32	107	158	2.1	118.1	147	46.9	2.1	1.1	128	108	3400	4500	2.7
95	170	32	107	158	2.1	126.1	144.4	72.5	2.1	1.1	120	108	3000	4000	2.9
95	200	45	109	186	2.5	135.4	161.5	84.4	3	1.1	172	155	2800	3800	6.25
100	150	24	109	141	1.5	114.6	135.4	28.7	1.5	0.6	79.2	78.5	3800	5000	1.25
100	150	24	109	141	1.5	114.6	135.4	41.2	1.5	0.6	75	74.8	3800	5000	1.25
100	180	34	112	168	2.1	124.8	155.3	35.8	2.1	1.1	148	128	3200	4300	3.25
100	180	34	112	168	2.1	124.8	155.3	49.7	2.1	1.1	142	122	3200	4300	3.25
100	180	34	112	168	2.1	130.9	150.5	75.7	2.1	1.1	130	115	2600	3600	3.45
100	215	47	114	201	2.5	144.5	172.5	89.6	3	1.1	188	180	2400	3400	7.75
105	160	26	115	150	2	121.5	143.6	30.8	2	1	88.5	88.8	3600	4800	1.6
105	160	26	115	150	2	121.5	143.6	43.9	2	1	83.8	84.2	3600	4800	1.6
105	190	36	117	178	2.1	131.3	163.8	37.8	2.1	1.1	162	145	3000	4000	3.85
105	190	36	117	178	2.1	131.3	163.8	52.4	2.1	1.1	155	138	3000	4000	3.85
105	190	36	117	178	2.1	137.5	159	79.9	2.1	1.1	142	130	2600	3600	4.1
105	225	49	119	211	2.5	151.4	180.7	93.7	3	1.1	202	195	2200	3200	8.8
110	170	28	120	160	2	129.1	152.9	32.8	2	1	100	102	3600	4800	1.95
110	170	28	120	160	2	129.1	152.9	46.7	2	1	95.5	97.2	3600	4800	1.95
110	200	38	122	188	2.1	138.9	173.2	39.8	2.1	1.1	175	162	2800	3800	4.55
110	200	38	122	188	2.1	138.9	173.2	55.2	1.1	2.1	168	155	2800	3800	4.55
110	200	38	122	188	2.1	144.8	166.8	84	2.1	1.1	155	145	2400	3400	4.8
110	240	50	124	226	2.5	160.3	192	98.4	3	1.1	225	225	2000	3000	10.5
120	180	28	130	170	2	137.7	162.4	34.1	2	1	108	110	2800	3800	2.1
120	180	28	130	170	2	137.7	162.4	48.9	2	1	102	105	2800	3800	2.1
120	215	40	132	203	2.1	149.4	185.7	42.4	2.1	1.1	188	180	2400	3400	5.4
120	215	40	132	203	2.1	149.4	185.7	59.1	2.1	1.1	180	172	2400	3400	5.4
130	200	33	140	190	2	151.4	178.7	38.6	2	1	128	135	2600	3600	3.2
130	200	33	140	190	2	151.4	178.7	54.9	2	1	122	128	2600	3200	3.2
130	230	40	144	216	2.5	162.9	199.3	44.3	3	1.1	205	210	2200	3200	6.25
130	230	40	144	216	2.5	162.9	199.3	62.2	3	1.1	195	200	2200	3200	6.25
140	210	33	150	200	2	162	188	40	2	1	140	145	2400	3400	3.62
140	210	33	150	200	2	162	188	59.2	2	1	140	150	2200	3200	3.62
140	250	42	154	236	2.5	—	—	41.7	3	1.1	230	245	1900	2800	9.36
140	250	42	154	236	2.5	—	—	68.6	3	1.1	230	235	1900	2800	9.24
140	300	62	158	282	3	—	—	111	4	1.5	288	315	1700	2400	22.44
150	225	35	162	213	2.1	174	201	43	2.1	1.1	160	155	2200	3200	4.83
150	225	35	162	213	2.1	174	201	63.2	2.1	1.1	152	168	2000	3000	4.83
160	290	48	174	276	2.5	—	—	47.9	3	1.1	262	298	1700	2400	14.5
160	290	48	174	276	2.5	—	—	78.9	3	1.1	248	278	1700	2400	14.5
170	260	42	182	248	2.1	—	—	73.4	2.1	1.1	192	222	1800	2600	8.25
170	310	52	188	292	3	—	—	51.5	4	1.5	322	390	1600	2200	19.2
170	310	52	188	292	3	—	—	84.5	4	1.5	305	368	1600	2200	17.2
180	320	52	198	302	3	—	—	52.6	4	1.5	335	415	1500	2000	18.1
180	320	52	198	302	3	—	—	87	4	1.5	315	388	1500	2000	18.1
190	290	46	202	278	2.1	—	—	81.5	2.1	1.1	215	262	1600	2200	10.7
200	310	51	212	298	2.1	—	—	87.7	2.1	1.1	252	325	1500	2000	14.04
200	360	58	218	342	3	—	—	58.8	4	1.5	360	475	1300	1800	25.2
200	360	58	218	342	3	—	—	97.3	4	1.5	345	448	1300	1800	25.2
220	400	65	238	382	3	—	—	108.1	4	1.5	358	482	1100	1600	38.5

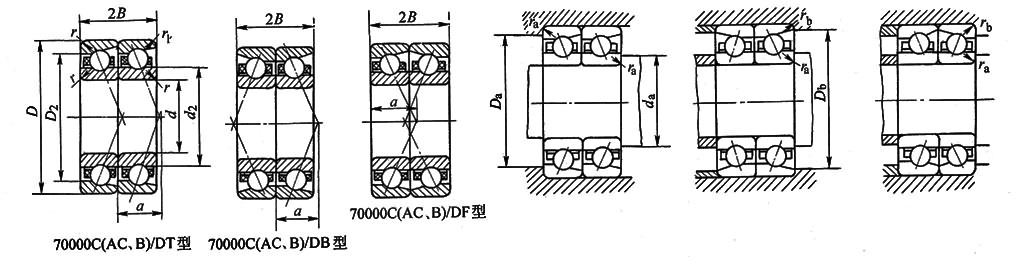

成对安装角接触球轴承(摘自GB/T 292-1994)

①串联70000C（AC、B）/DT型
②背对背70000C（AC、B）/DB型
③面对面70000C（AC、B）/DF型

轴承代号
①	②	③

7000C/DT	7000C/DB	7000C/DF
7000AC/DT	7000AC/DB	7000AC/DF
7200C/DT	7200C/DB	7200C/DF
7200AC/DT	7200AC/DB	7200AC/DF
7001C/DT	7001C/DB	7001C/DF
7001AC/DT	7001AC/DB	7001AC/DF
7201C/DT	7201C/DB	7201C/DF
7201AC/DT	7201AC/DB	7201AC/DF
7002C/DT	7002C/DB	7002C/DF
7002AC/DT	7002AC/DB	7002AC/DF
7202C/DT	7202C/DB	7202C/DF
7202AC/DT	7202AC/DB	7202AC/DF
7003C/DT	7003C/DB	7003C/DF
7003AC/DT	7003AC/DB	7003AC/DF
7203C/DT	7203C/DB	7203C/DF
7203AC/DT	7203AC/DB	7203AC/DF
7004C/DT	7004C/DB	7004C/DF
7004AC/DT	7004AC/DB	7004AC/DF
7204C/DT	7204C/DB	7204C/DF
7204AC/DT	7204AC/DB	7204AC/DF
7204B/DT	7204B/DB	7204B/DF
7005C/DT	7005C/DB	7005C/DF
7005AC/DT	7005AC/DB	7005AC/DF
7205C/DT	7205C/DB	7205C/DF
7205AC/DT	7205AC/DB	7205AC/DF
7205B/DT	7205B/DB	7205B/DF
7305B/DT	7305B/DB	7305B/DF
7006C/DT	7006C/DB	7006C/DF
7006AC/DT	7006AC/DB	7006AC/DF
7206C/DT	7206C/DB	7206C/DF
7206AC/DT	7206AC/DB	7206AC/DF
7206B/DT	7206B/DB	7206B/DF
7306B/DT	7306B/DB	7306B/DF
7007C/DT	7007C/DB	7007C/DF
7007AC/DT	7007AC/DB	7007AC/DF
7207C/DT	7207C/DB	7207C/DF
7207AC/DT	7207AC/DB	7207AC/DF
7207B/DT	7207B/DB	7207B/DF
7307B/DT	7307B/DB	7307B/DF
7008C/DT	7008C/DB	7008C/DF
7008AC/DT	7008AC/DB	7008AC/DF
7208C/DT	7208C/DB	7208C/DF
7208AC/DT	7208AC/DB	7208AC/DF
7208B/DT	7208B/DB	7208B/DF
7308B/DT	7308B/DB	7308B/DF
7009C/DT	7009C/DB	7009C/DF
7009AC/DT	7009AC/DB	7009AC/DF
7209C/DT	7209C/DB	7209C/DF
7209AC/DT	7209AC/DB	7209AC/DF
7209B/DT	7209B/DB	7209B/DF
7309B/DT	7309B/DB	7309B/DF
7010C/DT	7010C/DB	7010C/DF
7010AC/DT	7010AC/DB	7010AC/DF
7210C/DT	7210C/DB	7210C/DF
7210AC/DT	7210AC/DB	7210AC/DF
7210B/DT	7210B/DB	7210B/DF
7310B/DT	7310B/DB	7310B/DF
7011C/DT	7011C/DB	7011C/DF
7011AC/DT	7011AC/DB	7011AC/DF
7211C/DT	7211C/DB	7211C/DF
7211AC/DT	7211AC/DB	7211AC/DF
7211B/DT	7211B/DB	7211B/DF
7311B/DT	7311B/DB	7311B/DF
7012C/DT	7012C/DB	7012C/DF
7012AC/DT	7012AC/DB	7012AC/DF
7212C/DT	7212C/DB	7212C/DF
7212AC/DT	7212AC/DB	7212AC/DF
7212B/DT	7212B/DB	7212B/DF
7312B/DT	7312B/DB	7312B/DF
7013C/DT	7013C/DB	7013C/DF
7013AC/DT	7013AC/DB	7013AC/DF
7213C/DT	7213C/DB	7213C/DF
7213AC/DT	7213AC/DB	7213AC/DF
7213B/DT	7213B/DB	7213B/DF
7313B/DT	7313B/DB	7313B/DF
7014C/DT	7014C/DB	7014C/DF
7014AC/DT	7014AC/DB	7014AC/DF
7214C/DT	7214C/DB	7214C/DF
7214AC/DT	7214AC/DB	7214AC/DF
7214B/DT	7214B/DB	7214B/DF
7314B/DT	7314B/DB	7314B/DF
7015C/DT	7015C/DB	7015C/DF
7015AC/DT	7015AC/DB	7015AC/DF
7215C/DT	7215C/DB	7215C/DF
7215AC/DT	7215AC/DB	7215AC/DF
7215B/DT	7215B/DB	7215B/DF
7315B/DT	7315B/DB	7315B/DF
7016C/DT	7016C/DB	7016C/DF
7016AC/DT	7016AC/DB	7016AC/DF
7216C/DT	7216C/DB	7216C/DF
7216AC/DT	7216AC/DB	7216AC/DF
7216B/DT	7216B/DB	7216B/DF
7316B/DT	7316B/DB	7316B/DF
7017C/DT	7017C/DB	7017C/DF
7017AC/DT	7017AC/DB	7217AC/DF
7217C/DT	7217C/DB	7217C/DF
7217AC/DT	7217AC/DB	7217AC/DF
7217B/DT	7217B/DB	7217B/DF
7317B/DT	7317B/DB	7317B/DF
7018C/DT	7018C/DB	7018C/DF
7018AC/DT	7018AC/DB	7018AC/DF
7218C/DT	7218C/DB	7218C/DF
7218AC/DT	7218AC/DB	7218AC/DF
7218B/DT	7218B/DB	7218B/DF
7318B/DT	7318B/DB	7318B/DF
7019C/DT	7019C/DB	7019C/DF
7019AC/DT	7019AC/DB	7019AC/DF
7219C/DT	7219C/DB	7219C/DF
7219AC/DT	7219AC/DB	7219AC/DF
7219B/DT	7219B/DB	7219B/DF
7319B/DT	7319B/DB	7319B/DF
7020C/DT	7020C/DB	7020C/DF
7020AC/DT	7020AC/DB	7020AC/DF
7220C/DT	7220C/DB	7220C/DF
7220AC/DT	7220AC/DB	7220AC/DF
7220B/DT	7220B/DB	7220B/DF
7320B/DT	7320B/DB	7320B/DF
7021C/DT	7021C/DB	7021C/DF
7021AC/DT	7021AC/DB	7021AC/DF
7221C/DT	7221C/DB	7221C/DF
7221AC/DT	7221AC/DB	7221AC/DF
7221B/DT	7221B/DB	7221B/DF
7321B/DT	7321B/DB	7321B/DF
7022C/DT	7022C/DB	7022C/DF
7022AC/DT	7022AC/DB	7022AC/DF
7222C/DT	7222C/DB	7222C/DF
7222AC/DT	7222AC/DB	7222AC/DF
7222B/DT	7222B/DB	7222B/DF
7322B/DT	7322B/DB	7322B/DF

基本尺寸/mm			安装尺寸/mm					其他尺寸/mm					基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	2B	da(min)	Da(max)	Db(max)	ra(max)	rb(max)	d2≈	D2≈	a	r(min)	r1(min)	Cr	C0r	脂	油	W≈
10	26	16	12.4	23.6	24.8	0.3	0.15	14.9	21.1	6.4	0.3	0.15	7.98	4.5	14000	20000	0.036
10	26	16	12.4	23.6	24.8	0.3	0.15	14.9	21.1	8.2	0.3	0.15	7.68	4.25	14000	20000	0.036
10	30	18	15	25	28.8	0.6	0.15	17.4	23.6	7.2	0.6	0.15	9.42	5.9	13000	18000	0.06
10	30	18	15	25	28.8	0.6	0.15	17.4	23.6	9.2	0.6	0.15	9.02	5.65	13000	18000	0.06
12	28	16	14.4	25.6	26.8	0.3	0.15	17.4	23.6	6.7	0.3	0.15	8.78	5.3	13000	18000	0.04
12	28	16	14.4	25.6	26.8	0.3	0.15	17.4	23.6	8.7	0.3	0.15	8.42	5.2	13000	18000	0.04
12	32	20	17	27	30.8	0.6	0.15	18.3	26.1	8	0.6	0.15	11.8	7.05	12000	17000	0.07
12	32	20	17	27	30.8	0.6	0.15	18.3	26.1	10.2	0.6	0.15	11.5	6.7	12000	17000	0.07
15	32	18	17.4	29.6	30.8	0.3	0.15	20.4	26.6	7.6	0.3	0.15	10	6.85	12000	17000	0.056
15	32	18	17.4	29.6	30.8	0.3	0.15	20.4	26.6	10	0.3	0.15	9.65	6.5	12000	17000	0.056
15	35	22	20	30	33.8	0.6	0.15	21.6	29.4	8.9	0.6	0.15	14	9.25	11000	15000	0.086
15	35	22	20	30	33.8	0.6	0.15	21.6	29.4	11.4	0.6	0.15	13.5	8.8	11000	15000	0.086
17	35	20	19.4	32.6	33.8	0.3	0.15	22.9	29.1	8.5	0.3	0.15	10.8	7.7	11000	15000	0.072
17	35	20	19.4	32.6	33.8	0.3	0.15	22.9	29.1	11.1	0.3	0.15	10.2	7.35	11000	15000	0.072
17	40	24	22	35	37.6	0.6	0.3	24.8	33.4	9.9	0.6	0.3	17.5	11.8	10000	14000	0.124
17	40	24	22	35	37.6	0.6	0.3	24.8	33.4	12.9	0.6	0.3	17	11.5	10000	14000	0.124
20	42	24	25	37	40.8	0.6	0.15	26.9	35.1	10.2	0.6	0.15	17	12.2	9500	13000	0.128
20	42	24	25	37	40.8	0.6	0.15	26.9	35.1	13.2	0.6	0.15	16.2	11.5	9500	13000	0.128
20	47	28	26	41	44.6	1	0.3	29.3	39.7	11.5	1	0.3	23.8	16.5	9500	13000	0.2
20	47	28	26	41	44.6	1	0.3	29.3	39.7	14.9	1	0.3	22.8	15.5	9500	13000	0.2
20	47	28	26	41	44.6	1	0.3	30.5	37	21.1	1	0.3	22.8	15.8	9500	13000	0.22
25	47	24	30	42	45.8	0.6	0.15	31.9	40.1	10.8	0.6	0.15	18.8	14.8	9500	14000	0.148
25	47	24	30	42	45.8	0.6	0.15	31.9	40.1	14.4	0.6	0.15	18	14.2	9500	14000	0.148
25	52	30	31	46	49.6	1	0.3	33.8	44.2	12.7	1	0.3	26.8	21	8000	11000	0.24
25	52	30	31	46	49.6	1	0.3	33.8	44.2	16.4	1	0.3	25.5	19.8	8000	11000	0.24
25	52	30	31	46	49.6	1	0.3	35.4	42.1	23.7	1	0.3	25.5	18.8	8000	11000	0.26
25	62	34	32	55	57	1	0.6	39.2	48.4	26.8	1.1	0.6	42.5	30.5	6700	10000	—
30	55	26	36	49	52.6	1	0.3	38.4	47.7	12.2	1	0.3	24.5	20.5	6700	10000	0.22
30	55	26	36	49	52.6	1	0.3	38.4	47.7	16.4	1	0.3	23	19.8	6700	10000	0.22
30	62	32	36	56	59.6	1	0.3	40.8	52.2	14.2	1	0.3	37.2	30	6300	9500	0.38
30	62	32	36	56	59.6	1	0.3	40.8	52.2	18.7	1	0.3	35.5	28.5	6300	9000	0.38
30	62	32	36	56	59.6	1	0.3	42.8	50.1	27.4	1	0.3	33.2	27.5	6300	9000	0.42
30	72	38	37	65	67	1	0.6	46.8	56.2	31.1	1.1	0.6	50.2	38.5	6000	8500	0.74
35	62	28	41	56	59.6	1	0.3	43.3	53.7	13.5	1	0.3	31.5	28.5	6000	8500	0.3
35	62	28	41	56	59.6	1	0.3	43.3	53.7	18.3	1	0.3	30	27	6000	8500	0.3
35	72	34	42	65	67	1	0.6	46.8	60.2	15.3	1.1	0.6	49	40	5600	7500	0.56
35	72	34	42	65	67	1	0.6	46.8	60.2	21	1.1	0.6	47	38.5	5600	7500	0.56
35	72	34	42	65	67	1	0.6	49.5	58.1	30.9	1.1	0.6	43.7	37.5	5600	7500	0.6
35	80	42	44	71	75	1.5	0.6	52.4	63.4	34.6	1.5	0.6	61.8	49	5300	7000	1.02
40	68	30	46	62	66.6	1	0.3	48.8	59.2	14.7	1	0.3	32.5	30.5	5600	7500	0.36
40	68	30	46	62	66.6	1	0.3	48.8	59.2	20.1	1	0.3	30.8	29	5600	7500	0.36
40	80	36	47	73	75	1	0.6	52.8	67.2	17	1.1	0.6	59.5	51.5	5300	7000	0.74
40	80	36	47	73	75	1	0.6	52.8	67.2	23	1.1	0.6	57	49	5300	7000	0.74
40	80	36	47	73	75	1	0.6	56.4	65.7	34.5	1.1	0.6	52.5	47	5300	7000	0.78
40	90	46	49	81	85	1.5	0.6	59.3	71.5	38.8	1.5	0.6	74.8	61	4500	6300	1.34
45	75	32	51	69	72.6	1	0.3	54.2	65.9	16	1	0.3	41.8	41	5300	7000	0.46
45	75	32	51	69	72.6	1	0.3	54.2	65.9	21.9	1	0.3	41.8	39	5300	7000	0.46
45	85	38	52	78	80	1	0.6	58.8	73.2	18.2	1.1	0.6	62.5	57	4500	6300	0.82
45	85	38	52	78	80	1	0.6	58.8	73.2	24.7	1.1	0.6	59.5	54.5	4500	6300	0.82
45	85	38	52	78	80	1	0.6	60.5	70.2	36.8	1.1	0.6	58.2	52.5	4500	6300	0.88
45	100	50	54	91	95	1.5	0.6	66	80	42.9	1.5	0.6	96.5	79.5	4000	5600	1.8
50	80	32	56	74	77.6	1	0.3	59.2	70.9	16.7	1	0.3	43	44	4500	6300	0.5
50	80	32	56	74	77.6	1	0.3	59.2	70.9	23.2	1	0.3	40.8	42	4500	6300	0.5
50	90	40	57	83	85	1	0.6	62.4	77.7	19.4	1.1	0.6	69.2	64	4300	6000	0.92
50	90	40	57	83	85	1	0.6	62.4	77.7	26.3	1.1	0.6	66.2	61	4300	6000	0.92
50	90	40	57	83	85	1	0.6	65.4	75.2	39.4	1.1	0.6	60.8	58	4300	6000	0.98
50	110	54	60	100	104	2	1	74.2	88.8	47.5	2	1	110	96	3800	5300	2.3
55	90	36	62	83	85	1	0.6	66	79	18.7	1.1	0.6	60.2	64	4000	5600	0.76
55	90	36	62	83	85	1	0.6	66	79	25.9	1.1	0.6	57	58.5	4000	5600	0.76
55	100	42	64	91	95	1.5	0.6	68.9	86.1	20.9	1.5	0.6	85.5	81	3800	5300	122
55	100	42	64	91	95	1.5	0.6	68.9	86.1	28.6	1.5	0.6	81.8	77	3800	5300	1.22
55	100	42	64	91	95	1.5	0.6	72.4	83.4	43	1.5	0.6	74.8	72	3800	5300	1.3
55	120	58	65	110	114	2	1	80.5	96.4	51.4	2	1	128	112	3400	4800	2.9
60	95	36	67	88	90	1	0.6	71.4	85.7	19.38	1.1	0.6	61.8	65.5	3800	5300	0.8
60	95	36	67	88	90	1	0.6	71.4	85.7	27.1	1.1	0.6	58.6	63	3800	5300	0.8
60	110	44	69	101	105	1.5	0.6	76	94.1	22.4	1.5	0.6	98.8	97	3600	5000	1.6
60	110	44	69	101	105	1.5	0.6	76	94.1	30.8	1.5	0.6	94.2	92.5	3600	5000	1.6
60	110	44	69	101	105	1.5	0.6	79.3	91.5	46.7	1.5	0.6	90.8	89	3600	5000	1.68
60	130	62	72	118	123	2.1	1	87.1	104.2	55.4	2.1	1.1	145	135	3400	4500	3.7
65	100	36	72	93	95	1	0.6	75.3	89.8	20.1	1.1	0.6	64.8	71	3600	5000	0.86
65	100	36	72	93	95	1	0.6	75.3	89.8	28.2	1.1	0.6	61.5	67.5	3600	5000	0.86
65	120	46	74	111	115	1.5	0.6	82.5	102.5	24.2	1.5	0.6	112	110	3400	4500	2
65	120	46	74	111	115	1.5	0.6	82.5	102.5	33.5	1.5	0.6	108	105	3400	4500	2
65	120	46	74	111	115	1.5	0.6	88.4	101.2	51.1	1.5	0.6	102	105	3400	4500	2.1
65	140	66	77	128	133	2.1	1	93.9	112.4	59.5	2.1	1.1	165	155	3000	4000	4.5
70	110	40	77	103	105	1	0.6	82	98	22.1	1.1	0.6	78	87	3400	4800	1.2
70	110	40	77	103	105	1	0.6	82	98	30.9	1.1	0.6	74.2	83	3400	4800	1.2
70	125	48	79	116	120	1.5	0.6	89	109	25.3	1.5	0.6	115	120	3200	4300	2.2
70	125	48	79	116	120	1.5	0.6	89	109	35.1	1.5	0.6	112	115	3200	4300	2.2
70	125	48	79	116	120	1.5	0.6	91.1	104.9	52.9	1.5	0.6	115	115	3200	4300	2.3
70	150	70	82	138	143	2.1	1	100.9	120.5	63.7	2.1	1.1	185	175	2800	3600	5.5
75	115	40	82	108	110	1	0.6	88	104	22.7	1.1	0.6	80.2	93	3400	4500	1.26
75	115	40	82	108	110	1	0.6	88	104	32.2	1.1	0.6	75.8	88.5	3400	4500	1.26
75	130	50	84	121	125	1.5	0.6	94	115	26.4	1.5	0.6	128	132	3000	4000	2.4
75	130	50	84	121	125	1.5	0.6	94	115	36.6	1.5	0.6	122	125	3000	4000	2.4
75	130	50	84	121	125	1.5	0.6	96.1	109.9	55.5	1.5	0.6	118	125	3000	4000	2.6
75	160	74	87	148	153	2.1	1	107.9	128.6	68.4	2.1	1.1	202	198	2600	3400	6.6
80	125	44	87	118	120	1	0.6	95.2	112.8	24.7	1.1	0.6	94.8	112	3200	4300	1.7
80	125	44	87	118	120	1	0.6	95.2	112.8	34.9	1.1	0.6	90	105	3200	4300	1.7
80	140	52	90	130	134	2	1	100	122	27.7	2	1	145	155	2800	3600	2.9
80	140	52	90	130	134	2	1	100	122	28.9	2	1	138	148	2800	3600	2.9
80	140	52	90	130	134	2	1	103.2	117.8	59.2	2	1	130	138	2800	3600	3.1
80	170	78	92	158	163	2.1	1	114.8	136.8	71.9	2.1	1.1	218	220	2400	3400	7.8
85	130	44	92	123	125	1	0.6	99.4	117.6	25.4	1.1	0.6	102	120	3000	4000	1.78
85	130	44	92	123	125	1	0.6	99.4	117.6	36.1	1.1	0.6	95.8	115	3000	4000	1.78
85	150	56	95	140	144	2	1	107.1	131	29.9	2	1	162	170	2600	3400	3.6
85	150	56	95	140	144	2	1	107.1	131	41.6	2	1	152	162	2600	3400	3.6
85	150	56	95	140	144	2	1	110.1	126	63.3	2	1	150	162	2600	3400	3.9
85	180	82	99	166	173	2.5	1	121.2	145.6	76.1	3	1.1	240	245	2400	3200	9.2
90	140	48	99	131	135	1.5	0.6	107.2	126.8	27.4	1.5	0.6	115	140	2800	3600	2.3
90	140	48	99	131	135	1.5	0.6	107.2	126.8	38.8	1.5	0.6	110	132	2800	3600	2.3
90	160	60	100	150	154	2	1	111.7	138.4	31.7	2	1	198	210	2400	3400	4.5
90	160	60	100	150	154	2	1	111.7	138.4	44.2	2	1	192	200	2400	3400	4.5
90	160	60	100	150	154	2	1	118.1	135.2	67.9	2	1	170	188	2400	3400	4.8
90	190	86	104	176	183	2.5	1	128.6	153.2	80.2	3	1.1	255	275	2200	3000	10.8
95	145	48	104	136	140	1.5	0.6	110.2	129.8	28.1	1.5	0.6	118	145	2600	3400	2.4
95	145	48	104	136	140	1.5	0.6	110.2	129.8	40	1.5	0.6	112	138	2600	3400	2.4
95	170	64	107	158	163	2.1	1	118.1	147	33.8	2.1	1.1	218	228	2400	3200	5.4
95	170	64	107	158	163	2.1	1	118.1	147	46.9	2.1	1.1	208	218	2400	3200	5.4
95	170	64	107	158	163	2.1	1	126.1	144.4	72.5	2.1	1.1	195	218	2400	3200	5.8
95	200	90	109	186	193	2.5	1	135.4	161.5	84.4	3	1.1	278	310	2000	2800	12.5
100	150	48	109	141	145	1.5	0.6	114.6	135.4	28.7	1.5	0.6	128	158	2600	3400	2.5
100	150	48	109	141	145	1.5	0.6	114.6	135.4	41.2	1.5	0.6	122	150	2600	3400	2.5
100	180	68	112	168	173	2.1	1	124.8	155.3	35.8	2.1	1.1	240	255	2200	3000	6.5
100	180	68	112	168	173	2.1	1	124.8	155.3	49.7	2.1	1.1	230	245	2200	3000	6.5
100	180	68	112	168	173	2.1	1	130.9	150.5	75.7	2.1	1.1	210	230	2200	3000	6.9
100	215	94	114	201	208	2.5	1	144.5	172.5	89.6	3	1.1	305	360	1800	2400	15.5
105	160	52	115	150	154	2	1	121.5	143.6	30.8	2	1	142	178	2600	3400	3.2
105	160	52	115	150	154	2	1	121.5	143.6	43.9	2	1	135	168	2600	3400	3.2
105	190	72	117	178	183	2.1	1	131.3	163.8	37.8	2.1	1.1	262	290	2000	2800	7.7
105	190	72	117	178	183	2.1	1	131.3	163.8	52.4	2.1	1.1	250	275	2000	2800	7.7
105	190	72	117	178	183	2.1	1	137.5	159	79.9	2.1	1.1	230	258	2000	2800	8.2
105	225	98	119	211	218	2.5	1	151.4	180.7	93.7	3	1.1	328	392	1700	2400	17.6
110	170	56	120	160	164	2	1	129.1	152.9	32.8	2	1	162	205	2400	3400	3.9
110	170	56	120	160	164	2	1	129.1	152.9	46.7	2	1	155	195	2400	3400	3.9
110	200	76	122	188	193	2.1	1	138.9	173.2	39.8	2.1	1.1	285	325	1900	2600	9.1
110	200	76	122	188	193	2.1	1	138.9	173.2	55.2	2.1	1.1	272	310	1900	2600	9.1
110	200	76	122	188	193	2.1	1	144.8	166.8	84	2.1	1.1	250	290	1900	2600	9.6
110	240	100	124	226	233	2.5	1	160.3	192	98.4	3	1.1	365	450	1500	2200	22.56

基本尺寸/mm			安装尺寸/mm					其他尺寸/mm					基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	2B	da(min)	Da(max)	Db(max)	ra(max)	rb(max)	d2≈	D2≈	a	r(min)	r1(min)	Cr	C0r	脂	油	W≈
10	26	16	12.4	23.6	24.8	0.3	0.15	14.9	21.1	6.4	0.3	0.15	7.98	4.5	14000	20000	0.036
10	26	16	12.4	23.6	24.8	0.3	0.15	14.9	21.1	8.2	0.3	0.15	7.68	4.25	14000	20000	0.036
10	30	18	15	25	28.8	0.6	0.15	17.4	23.6	7.2	0.6	0.15	9.42	5.9	13000	18000	0.06
10	30	18	15	25	28.8	0.6	0.15	17.4	23.6	9.2	0.6	0.15	9.02	5.65	13000	18000	0.06
12	28	16	14.4	25.6	26.8	0.3	0.15	17.4	23.6	6.7	0.3	0.15	8.78	5.3	13000	18000	0.04
12	28	16	14.4	25.6	26.8	0.3	0.15	17.4	23.6	8.7	0.3	0.15	8.42	5.2	13000	18000	0.04
12	32	20	17	27	30.8	0.6	0.15	18.3	26.1	8	0.6	0.15	11.8	7.05	12000	17000	0.07
12	32	20	17	27	30.8	0.6	0.15	18.3	26.1	10.2	0.6	0.15	11.5	6.7	12000	17000	0.07
15	32	18	17.4	29.6	30.8	0.3	0.15	20.4	26.6	7.6	0.3	0.15	10	6.85	12000	17000	0.056
15	32	18	17.4	29.6	30.8	0.3	0.15	20.4	26.6	10	0.3	0.15	9.65	6.5	12000	17000	0.056
15	35	22	20	30	33.8	0.6	0.15	21.6	29.4	8.9	0.6	0.15	14	9.25	11000	15000	0.086
15	35	22	20	30	33.8	0.6	0.15	21.6	29.4	11.4	0.6	0.15	13.5	8.8	11000	15000	0.086
17	35	20	19.4	32.6	33.8	0.3	0.15	22.9	29.1	8.5	0.3	0.15	10.8	7.7	11000	15000	0.072
17	35	20	19.4	32.6	33.8	0.3	0.15	22.9	29.1	11.1	0.3	0.15	10.2	7.35	11000	15000	0.072
17	40	24	22	35	37.6	0.6	0.3	24.8	33.4	9.9	0.6	0.3	17.5	11.8	10000	14000	0.124
17	40	24	22	35	37.6	0.6	0.3	24.8	33.4	12.9	0.6	0.3	17	11.5	10000	14000	0.124
20	42	24	25	37	40.8	0.6	0.15	26.9	35.1	10.2	0.6	0.15	17	12.2	9500	13000	0.128
20	42	24	25	37	40.8	0.6	0.15	26.9	35.1	13.2	0.6	0.15	16.2	11.5	9500	13000	0.128
20	47	28	26	41	44.6	1	0.3	29.3	39.7	11.5	1	0.3	23.8	16.5	9500	13000	0.2
20	47	28	26	41	44.6	1	0.3	29.3	39.7	14.9	1	0.3	22.8	15.5	9500	13000	0.2
20	47	28	26	41	44.6	1	0.3	30.5	37	21.1	1	0.3	22.8	15.8	9500	13000	0.22
25	47	24	30	42	45.8	0.6	0.15	31.9	40.1	10.8	0.6	0.15	18.8	14.8	9500	14000	0.148
25	47	24	30	42	45.8	0.6	0.15	31.9	40.1	14.4	0.6	0.15	18	14.2	9500	14000	0.148
25	52	30	31	46	49.6	1	0.3	33.8	44.2	12.7	1	0.3	26.8	21	8000	11000	0.24
25	52	30	31	46	49.6	1	0.3	33.8	44.2	16.4	1	0.3	25.5	19.8	8000	11000	0.24
25	52	30	31	46	49.6	1	0.3	35.4	42.1	23.7	1	0.3	25.5	18.8	8000	11000	0.26
25	62	34	32	55	57	1	0.6	39.2	48.4	26.8	1.1	0.6	42.5	30.5	6700	10000	—
30	55	26	36	49	52.6	1	0.3	38.4	47.7	12.2	1	0.3	24.5	20.5	6700	10000	0.22
30	55	26	36	49	52.6	1	0.3	38.4	47.7	16.4	1	0.3	23	19.8	6700	10000	0.22
30	62	32	36	56	59.6	1	0.3	40.8	52.2	14.2	1	0.3	37.2	30	6300	9500	0.38
30	62	32	36	56	59.6	1	0.3	40.8	52.2	18.7	1	0.3	35.5	28.5	6300	9000	0.38
30	62	32	36	56	59.6	1	0.3	42.8	50.1	27.4	1	0.3	33.2	27.5	6300	9000	0.42
30	72	38	37	65	67	1	0.6	46.8	56.2	31.1	1.1	0.6	50.2	38.5	6000	8500	0.74
35	62	28	41	56	59.6	1	0.3	43.3	53.7	13.5	1	0.3	31.5	28.5	6000	8500	0.3
35	62	28	41	56	59.6	1	0.3	43.3	53.7	18.3	1	0.3	30	27	6000	8500	0.3
35	72	34	42	65	67	1	0.6	46.8	60.2	15.3	1.1	0.6	49	40	5600	7500	0.56
35	72	34	42	65	67	1	0.6	46.8	60.2	21	1.1	0.6	47	38.5	5600	7500	0.56
35	72	34	42	65	67	1	0.6	49.5	58.1	30.9	1.1	0.6	43.7	37.5	5600	7500	0.6
35	80	42	44	71	75	1.5	0.6	52.4	63.4	34.6	1.5	0.6	61.8	49	5300	7000	1.02
40	68	30	46	62	66.6	1	0.3	48.8	59.2	14.7	1	0.3	32.5	30.5	5600	7500	0.36
40	68	30	46	62	66.6	1	0.3	48.8	59.2	20.1	1	0.3	30.8	29	5600	7500	0.36
40	80	36	47	73	75	1	0.6	52.8	67.2	17	1.1	0.6	59.5	51.5	5300	7000	0.74
40	80	36	47	73	75	1	0.6	52.8	67.2	23	1.1	0.6	57	49	5300	7000	0.74
40	80	36	47	73	75	1	0.6	56.4	65.7	34.5	1.1	0.6	52.5	47	5300	7000	0.78
40	90	46	49	81	85	1.5	0.6	59.3	71.5	38.8	1.5	0.6	74.8	61	4500	6300	1.34
45	75	32	51	69	72.6	1	0.3	54.2	65.9	16	1	0.3	41.8	41	5300	7000	0.46
45	75	32	51	69	72.6	1	0.3	54.2	65.9	21.9	1	0.3	41.8	39	5300	7000	0.46
45	85	38	52	78	80	1	0.6	58.8	73.2	18.2	1.1	0.6	62.5	57	4500	6300	0.82
45	85	38	52	78	80	1	0.6	58.8	73.2	24.7	1.1	0.6	59.5	54.5	4500	6300	0.82
45	85	38	52	78	80	1	0.6	60.5	70.2	36.8	1.1	0.6	58.2	52.5	4500	6300	0.88
45	100	50	54	91	95	1.5	0.6	66	80	42.9	1.5	0.6	96.5	79.5	4000	5600	1.8
50	80	32	56	74	77.6	1	0.3	59.2	70.9	16.7	1	0.3	43	44	4500	6300	0.5
50	80	32	56	74	77.6	1	0.3	59.2	70.9	23.2	1	0.3	40.8	42	4500	6300	0.5
50	90	40	57	83	85	1	0.6	62.4	77.7	19.4	1.1	0.6	69.2	64	4300	6000	0.92
50	90	40	57	83	85	1	0.6	62.4	77.7	26.3	1.1	0.6	66.2	61	4300	6000	0.92
50	90	40	57	83	85	1	0.6	65.4	75.2	39.4	1.1	0.6	60.8	58	4300	6000	0.98
50	110	54	60	100	104	2	1	74.2	88.8	47.5	2	1	110	96	3800	5300	2.3
55	90	36	62	83	85	1	0.6	66	79	18.7	1.1	0.6	60.2	64	4000	5600	0.76
55	90	36	62	83	85	1	0.6	66	79	25.9	1.1	0.6	57	58.5	4000	5600	0.76
55	100	42	64	91	95	1.5	0.6	68.9	86.1	20.9	1.5	0.6	85.5	81	3800	5300	122
55	100	42	64	91	95	1.5	0.6	68.9	86.1	28.6	1.5	0.6	81.8	77	3800	5300	1.22
55	100	42	64	91	95	1.5	0.6	72.4	83.4	43	1.5	0.6	74.8	72	3800	5300	1.3
55	120	58	65	110	114	2	1	80.5	96.4	51.4	2	1	128	112	3400	4800	2.9
60	95	36	67	88	90	1	0.6	71.4	85.7	19.38	1.1	0.6	61.8	65.5	3800	5300	0.8
60	95	36	67	88	90	1	0.6	71.4	85.7	27.1	1.1	0.6	58.6	63	3800	5300	0.8
60	110	44	69	101	105	1.5	0.6	76	94.1	22.4	1.5	0.6	98.8	97	3600	5000	1.6
60	110	44	69	101	105	1.5	0.6	76	94.1	30.8	1.5	0.6	94.2	92.5	3600	5000	1.6
60	110	44	69	101	105	1.5	0.6	79.3	91.5	46.7	1.5	0.6	90.8	89	3600	5000	1.68
60	130	62	72	118	123	2.1	1	87.1	104.2	55.4	2.1	1.1	145	135	3400	4500	3.7
65	100	36	72	93	95	1	0.6	75.3	89.8	20.1	1.1	0.6	64.8	71	3600	5000	0.86
65	100	36	72	93	95	1	0.6	75.3	89.8	28.2	1.1	0.6	61.5	67.5	3600	5000	0.86
65	120	46	74	111	115	1.5	0.6	82.5	102.5	24.2	1.5	0.6	112	110	3400	4500	2
65	120	46	74	111	115	1.5	0.6	82.5	102.5	33.5	1.5	0.6	108	105	3400	4500	2
65	120	46	74	111	115	1.5	0.6	88.4	101.2	51.1	1.5	0.6	102	105	3400	4500	2.1
65	140	66	77	128	133	2.1	1	93.9	112.4	59.5	2.1	1.1	165	155	3000	4000	4.5
70	110	40	77	103	105	1	0.6	82	98	22.1	1.1	0.6	78	87	3400	4800	1.2
70	110	40	77	103	105	1	0.6	82	98	30.9	1.1	0.6	74.2	83	3400	4800	1.2
70	125	48	79	116	120	1.5	0.6	89	109	25.3	1.5	0.6	115	120	3200	4300	2.2
70	125	48	79	116	120	1.5	0.6	89	109	35.1	1.5	0.6	112	115	3200	4300	2.2
70	125	48	79	116	120	1.5	0.6	91.1	104.9	52.9	1.5	0.6	115	115	3200	4300	2.3
70	150	70	82	138	143	2.1	1	100.9	120.5	63.7	2.1	1.1	185	175	2800	3600	5.5
75	115	40	82	108	110	1	0.6	88	104	22.7	1.1	0.6	80.2	93	3400	4500	1.26
75	115	40	82	108	110	1	0.6	88	104	32.2	1.1	0.6	75.8	88.5	3400	4500	1.26
75	130	50	84	121	125	1.5	0.6	94	115	26.4	1.5	0.6	128	132	3000	4000	2.4
75	130	50	84	121	125	1.5	0.6	94	115	36.6	1.5	0.6	122	125	3000	4000	2.4
75	130	50	84	121	125	1.5	0.6	96.1	109.9	55.5	1.5	0.6	118	125	3000	4000	2.6
75	160	74	87	148	153	2.1	1	107.9	128.6	68.4	2.1	1.1	202	198	2600	3400	6.6
80	125	44	87	118	120	1	0.6	95.2	112.8	24.7	1.1	0.6	94.8	112	3200	4300	1.7
80	125	44	87	118	120	1	0.6	95.2	112.8	34.9	1.1	0.6	90	105	3200	4300	1.7
80	140	52	90	130	134	2	1	100	122	27.7	2	1	145	155	2800	3600	2.9
80	140	52	90	130	134	2	1	100	122	28.9	2	1	138	148	2800	3600	2.9
80	140	52	90	130	134	2	1	103.2	117.8	59.2	2	1	130	138	2800	3600	3.1
80	170	78	92	158	163	2.1	1	114.8	136.8	71.9	2.1	1.1	218	220	2400	3400	7.8
85	130	44	92	123	125	1	0.6	99.4	117.6	25.4	1.1	0.6	102	120	3000	4000	1.78
85	130	44	92	123	125	1	0.6	99.4	117.6	36.1	1.1	0.6	95.8	115	3000	4000	1.78
85	150	56	95	140	144	2	1	107.1	131	29.9	2	1	162	170	2600	3400	3.6
85	150	56	95	140	144	2	1	107.1	131	41.6	2	1	152	162	2600	3400	3.6
85	150	56	95	140	144	2	1	110.1	126	63.3	2	1	150	162	2600	3400	3.9
85	180	82	99	166	173	2.5	1	121.2	145.6	76.1	3	1.1	240	245	2400	3200	9.2
90	140	48	99	131	135	1.5	0.6	107.2	126.8	27.4	1.5	0.6	115	140	2800	3600	2.3
90	140	48	99	131	135	1.5	0.6	107.2	126.8	38.8	1.5	0.6	110	132	2800	3600	2.3
90	160	60	100	150	154	2	1	111.7	138.4	31.7	2	1	198	210	2400	3400	4.5
90	160	60	100	150	154	2	1	111.7	138.4	44.2	2	1	192	200	2400	3400	4.5
90	160	60	100	150	154	2	1	118.1	135.2	67.9	2	1	170	188	2400	3400	4.8
90	190	86	104	176	183	2.5	1	128.6	153.2	80.2	3	1.1	255	275	2200	3000	10.8
95	145	48	104	136	140	1.5	0.6	110.2	129.8	28.1	1.5	0.6	118	145	2600	3400	2.4
95	145	48	104	136	140	1.5	0.6	110.2	129.8	40	1.5	0.6	112	138	2600	3400	2.4
95	170	64	107	158	163	2.1	1	118.1	147	33.8	2.1	1.1	218	228	2400	3200	5.4
95	170	64	107	158	163	2.1	1	118.1	147	46.9	2.1	1.1	208	218	2400	3200	5.4
95	170	64	107	158	163	2.1	1	126.1	144.4	72.5	2.1	1.1	195	218	2400	3200	5.8
95	200	90	109	186	193	2.5	1	135.4	161.5	84.4	3	1.1	278	310	2000	2800	12.5
100	150	48	109	141	145	1.5	0.6	114.6	135.4	28.7	1.5	0.6	128	158	2600	3400	2.5
100	150	48	109	141	145	1.5	0.6	114.6	135.4	41.2	1.5	0.6	122	150	2600	3400	2.5
100	180	68	112	168	173	2.1	1	124.8	155.3	35.8	2.1	1.1	240	255	2200	3000	6.5
100	180	68	112	168	173	2.1	1	124.8	155.3	49.7	2.1	1.1	230	245	2200	3000	6.5
100	180	68	112	168	173	2.1	1	130.9	150.5	75.7	2.1	1.1	210	230	2200	3000	6.9
100	215	94	114	201	208	2.5	1	144.5	172.5	89.6	3	1.1	305	360	1800	2400	15.5
105	160	52	115	150	154	2	1	121.5	143.6	30.8	2	1	142	178	2600	3400	3.2
105	160	52	115	150	154	2	1	121.5	143.6	43.9	2	1	135	168	2600	3400	3.2
105	190	72	117	178	183	2.1	1	131.3	163.8	37.8	2.1	1.1	262	290	2000	2800	7.7
105	190	72	117	178	183	2.1	1	131.3	163.8	52.4	2.1	1.1	250	275	2000	2800	7.7
105	190	72	117	178	183	2.1	1	137.5	159	79.9	2.1	1.1	230	258	2000	2800	8.2
105	225	98	119	211	218	2.5	1	151.4	180.7	93.7	3	1.1	328	392	1700	2400	17.6
110	170	56	120	160	164	2	1	129.1	152.9	32.8	2	1	162	205	2400	3400	3.9
110	170	56	120	160	164	2	1	129.1	152.9	46.7	2	1	155	195	2400	3400	3.9
110	200	76	122	188	193	2.1	1	138.9	173.2	39.8	2.1	1.1	285	325	1900	2600	9.1
110	200	76	122	188	193	2.1	1	138.9	173.2	55.2	2.1	1.1	272	310	1900	2600	9.1
110	200	76	122	188	193	2.1	1	144.8	166.8	84	2.1	1.1	250	290	1900	2600	9.6
110	240	100	124	226	233	2.5	1	160.3	192	98.4	3	1.1	365	450	1500	2200	22.56

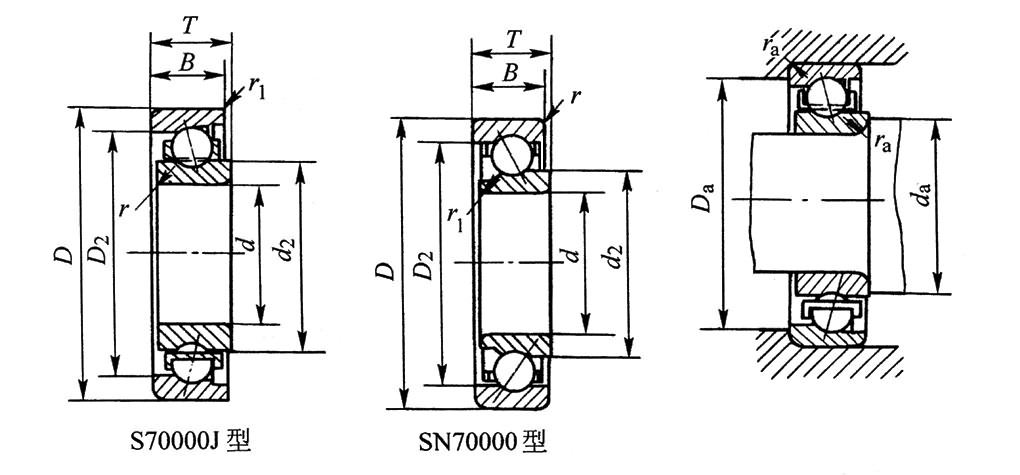

分离型角接触球轴承(摘自GB/T 292-1994)

①S 70000型、SN 70000型

基本尺寸/mm
d	D	B

3	10	4
5	13	4
5	16	5
6	15	5
6	19	6
7	22	7
8	22	7
8	24	8
9	26	8
10	26	8
10	30	9
12	28	8
12	32	7
15	32	9
15	35	8
15	35	11
15	35	11
17	40	12
20	42	12
20	47	14
25	52	15
30	62	16
600	730	60
800	980	82
1180	1420	106

安装尺寸/mm			其他尺寸/mm					基本额定载荷/kN		极限转速/(r/min)		重量/kg	轴承代号
da(min)	Da(max)	ra(max)	d2≈	D2≈	T	r(min)	r1(min)	Cr	C0r	脂	油	W≈	①
4.2	8.8	0.15	7.7	5.55	4	0.15	0.08	0.25	0.18	36000	48000	0.015	S723J
6.6	11.4	0.2	7.25	10.1	4	0.2	0.1	0.45	0.42	32000	43000	0.0023	S7195J
7.4	13.6	0.3	8.1	12.8	5	0.3	0.15	1.1	0.82	30000	40000	0.046	S725J
7.6	13.4	0.2	8.8	12.2	5	0.2	0.1	1.1	0.92	30000	40000	0.0039	S7196J
8.4	16.6	0.3	9.5	15.45	6	0.3	0.15	1.5	1.12	26000	36000	—	S726J
9.4	19.6	0.3	10.7	17.6	7	0.3	0.15	2.2	1.3	24000	34000	0.022	S727J
10.4	19.6	0.3	12.1	17.8	7	0.3	0.15	1.6	1.4	24000	34000	—	S708J
10.4	21.6	0.3	12.1	19	8	0.3	0.15	2.2	1.25	22000	30000	—	S728J
11.4	23.6	0.3	14.2	20.8	8	0.3	0.15	2.2	1.25	20000	29000	—	S729J
12.4	23.6	0.3	14.5	21.2	8	0.3	0.15	2.3	2.45	19000	28000	—	S7000J
15	25	0.6	15.9	24.1	9	0.6	0.15	3.6	3.2	18000	26000	0.03	S7200J
14.4	25.6	0.3	16.7	23.3	8	0.3	0.15	2.3	2.68	18000	26000	—	S7001J
14.4	29.6	0.3	17.7	24.6	7	0.3	—	2.5	3	17000	24000	0.028	S78201J
17.4	29.6	0.3	19.9	27.2	9	0.3	0.15	2.5	3.68	17000	24000	0.028	S7002J
17.4	32.6	0.3	20.7	29	8	0.3	—	3.3	4	16000	22000	0.035	S78202J
20	30	0.6	20.7	29.5	11	0.6	—	6.7	4.5	16000	22000	0.0436	SN7202J
20	30	0.6	20.5	29.2	11	0.6	0.15	3.7	4.5	16000	22000	0.044	S7202J
22	35	0.6	23.4	33.8	12	0.6	—	9.2	6.45	15000	20000	0.0596	SN7203J
25	37	0.6	26.1	36.1	12	0.6	0.15	3.8	4.92	14000	19000	0.065	S7004J
26	41	1	27.9	39.8	14	1	—	10.1	8.05	13000	18000	0.0946	SN7204J
31	46	1	32.9	44.4	15	1	—	12.8	9.55	11000	16000	0.114	SN7205J
36	56	1	40.3	52.7	16	1	—	17.8	14.8	9000	13000	0.187	SN7206J
614	716	2.5	—	—	60	3	—	332	888	380	500	60.7	S718/600
822	958	4	—	—	—	5	—	568	1890	200	300	132	S718/800
1208	1392	5	—	—	—	6	—	850	3580	—	—	332	S718/1180

双列角接触球轴承(摘自GB/T 296-1994)

轴承代号
3200型，3300型

3200
3201
3202
3203
3204
3304
3205
3305
3206
3306
3207
3307
3208
3308
3209
3309
3210
3310
3211
3311
3212
3312
3213
3313
3214
3314
3215
3315
3216
3316
3217
3317
3218
3318
3219
3319
3220
3320
3222
3322

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	Cr	C0r	脂	油	W≈
10	30	14.3	15	25	0.6	17.7	23.6	18	0.6	7.42	4.3	16000	22000	0.054
12	32	15.9	17	27	0.6	19.1	26.5	20	0.6	10.2	5.6	15000	20000	0.058
15	35	15.9	20	30	0.6	22.1	29.5	22	0.6	11.2	6.8	12000	17000	0.066
17	40	17.5	22	35	0.6	25.2	33.6	25	0.6	14	8.65	10000	15000	0.1
20	47	20.6	26	41	1	29.6	39.5	30	1	18.5	12	9000	13000	0.16
20	52	22.2	27	45	1	31.8	42.6	32	1.1	22.2	14.2	8500	12000	0.22
25	52	20.6	31	46	1	34.6	44.5	33	1	20.2	14	8000	11000	0.18
25	62	25.4	32	55	1	38.4	51.4	38	1.1	31.2	20.8	7500	10000	0.35
30	62	23.8	36	56	1	41.4	53.2	38	1	25.2	20	7000	9500	0.29
30	72	30.2	37	65	1	39.8	64.1	44	1.1	36.8	28.5	6300	8500	0.53
35	72	27	42	65	1	48.1	61.9	45	1.1	33.5	27.5	6000	8000	0.44
35	80	34.9	44	71	1.5	44.6	70.1	49	1.5	44	34	5600	7500	0.73
40	80	30.2	47	73	1	47.8	72.1	49	1.1	40.5	33.5	5600	7500	0.58
40	90	36.5	49	81	1.5	50.8	80.1	56	1.5	53.2	43	5000	6700	0.95
45	85	30.2	52	78	1	52.8	77.1	52	1.1	42.8	38	5000	6700	0.63
45	100	39.7	54	91	1.5	63.8	86.3	64	1.5	64.8	73.5	4500	6000	1.4
50	90	30.2	57	83	1	57.8	82.1	56	1.1	42.8	39	4800	6300	0.66
50	110	44.4	60	100	2	73.3	97	73	2	79.2	96.5	4000	5300	1.95
55	100	33.3	64	91	1.5	70.4	88.3	64	1.5	51.5	67	4300	5600	1.05
55	120	49.2	65	110	2	81	110	80	2	85.8	108	3800	5000	2.55
60	110	36.5	69	101	1.5	78	98.3	71	1.5	65	85	3800	5000	1.4
60	130	54	72	118	2.1	87.2	115	86	2.1	100	128	3400	4500	3.25
65	120	38.1	74	111	1.5	83.7	105	76	1.5	70.2	95	3600	4800	1.75
65	140	58.7	77	128	2.1	92.5	122	94	2.1	115	150	3200	4300	4.1
70	125	39.7	79	116	1.5	90.6	111	81	1.5	68.8	98	3200	4300	1.9
70	150	63.5	82	138	2.1	99.2	131	101	2.1	132	172	2800	3800	5.05
75	130	41.3	84	121	1.5	94.7	116	84	1.5	75.8	110	3200	4300	2.1
75	160	68.3	87	148	2.1	106	139	107	2.1	142	185	2600	3600	6.15
80	140	44.4	90	130	2	102	127	91	2	90.8	135	2800	3800	2.65
80	170	68.3	92	158	2.1	113	148	112	2.1	158	212	2400	3400	6.95
85	150	49.2	95	140	2	107	133	97	2	98	145	2600	3600	3.4
85	180	73	99	166	2.5	120	157	119	3	175	240	2200	3200	8.3
90	160	52.4	100	150	2	115	143	104	2	115	172	2400	3400	4.15
90	190	73	104	176	2.5	128	169	125	3	198	285	2000	3000	9.25
95	170	55.6	107	158	2.1	124	154	111	2.1	132	205	2200	3200	5
95	200	77.8	109	186	2.5	135	178	133	3	215	315	1900	2800	11
100	180	60.3	112	168	2.1	129	160	118	2.1	142	220	2000	3000	6.1
100	215	82.6	114	201	2.5	142	187	139	3	230	355	1800	2600	13.5
110	200	69.8	122	188	2.1	143	178	132	2.1	170	270	1900	2800	8.8
110	240	92.1	124	226	2.5	155	205	153	3	262	425	1700	2400	19

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	d2≈	D2≈	a	r(min)	Cr	C0r	脂	油	W≈
10	30	14.3	15	25	0.6	17.7	23.6	18	0.6	7.42	4.3	16000	22000	0.054
12	32	15.9	17	27	0.6	19.1	26.5	20	0.6	10.2	5.6	15000	20000	0.058
15	35	15.9	20	30	0.6	22.1	29.5	22	0.6	11.2	6.8	12000	17000	0.066
17	40	17.5	22	35	0.6	25.2	33.6	25	0.6	14	8.65	10000	15000	0.1
20	47	20.6	26	41	1	29.6	39.5	30	1	18.5	12	9000	13000	0.16
20	52	22.2	27	45	1	31.8	42.6	32	1.1	22.2	14.2	8500	12000	0.22
25	52	20.6	31	46	1	34.6	44.5	33	1	20.2	14	8000	11000	0.18
25	62	25.4	32	55	1	38.4	51.4	38	1.1	31.2	20.8	7500	10000	0.35
30	62	23.8	36	56	1	41.4	53.2	38	1	25.2	20	7000	9500	0.29
30	72	30.2	37	65	1	39.8	64.1	44	1.1	36.8	28.5	6300	8500	0.53
35	72	27	42	65	1	48.1	61.9	45	1.1	33.5	27.5	6000	8000	0.44
35	80	34.9	44	71	1.5	44.6	70.1	49	1.5	44	34	5600	7500	0.73
40	80	30.2	47	73	1	47.8	72.1	49	1.1	40.5	33.5	5600	7500	0.58
40	90	36.5	49	81	1.5	50.8	80.1	56	1.5	53.2	43	5000	6700	0.95
45	85	30.2	52	78	1	52.8	77.1	52	1.1	42.8	38	5000	6700	0.63
45	100	39.7	54	91	1.5	63.8	86.3	64	1.5	64.8	73.5	4500	6000	1.4
50	90	30.2	57	83	1	57.8	82.1	56	1.1	42.8	39	4800	6300	0.66
50	110	44.4	60	100	2	73.3	97	73	2	79.2	96.5	4000	5300	1.95
55	100	33.3	64	91	1.5	70.4	88.3	64	1.5	51.5	67	4300	5600	1.05
55	120	49.2	65	110	2	81	110	80	2	85.8	108	3800	5000	2.55
60	110	36.5	69	101	1.5	78	98.3	71	1.5	65	85	3800	5000	1.4
60	130	54	72	118	2.1	87.2	115	86	2.1	100	128	3400	4500	3.25
65	120	38.1	74	111	1.5	83.7	105	76	1.5	70.2	95	3600	4800	1.75
65	140	58.7	77	128	2.1	92.5	122	94	2.1	115	150	3200	4300	4.1
70	125	39.7	79	116	1.5	90.6	111	81	1.5	68.8	98	3200	4300	1.9
70	150	63.5	82	138	2.1	99.2	131	101	2.1	132	172	2800	3800	5.05
75	130	41.3	84	121	1.5	94.7	116	84	1.5	75.8	110	3200	4300	2.1
75	160	68.3	87	148	2.1	106	139	107	2.1	142	185	2600	3600	6.15
80	140	44.4	90	130	2	102	127	91	2	90.8	135	2800	3800	2.65
80	170	68.3	92	158	2.1	113	148	112	2.1	158	212	2400	3400	6.95
85	150	49.2	95	140	2	107	133	97	2	98	145	2600	3600	3.4
85	180	73	99	166	2.5	120	157	119	3	175	240	2200	3200	8.3
90	160	52.4	100	150	2	115	143	104	2	115	172	2400	3400	4.15
90	190	73	104	176	2.5	128	169	125	3	198	285	2000	3000	9.25
95	170	55.6	107	158	2.1	124	154	111	2.1	132	205	2200	3200	5
95	200	77.8	109	186	2.5	135	178	133	3	215	315	1900	2800	11
100	180	60.3	112	168	2.1	129	160	118	2.1	142	220	2000	3000	6.1
100	215	82.6	114	201	2.5	142	187	139	3	230	355	1800	2600	13.5
110	200	69.8	122	188	2.1	143	178	132	2.1	170	270	1900	2800	8.8
110	240	92.1	124	226	2.5	155	205	153	3	262	425	1700	2400	19

<- 上一项下一项 ->
