常用滚动轴承的基本尺寸与数据

<- 上一项下一项 ->

圆柱滚子轴承

常用滚动轴承的基本尺寸与数据分页导航

本页导航 广告链接

圆柱滚子轴承

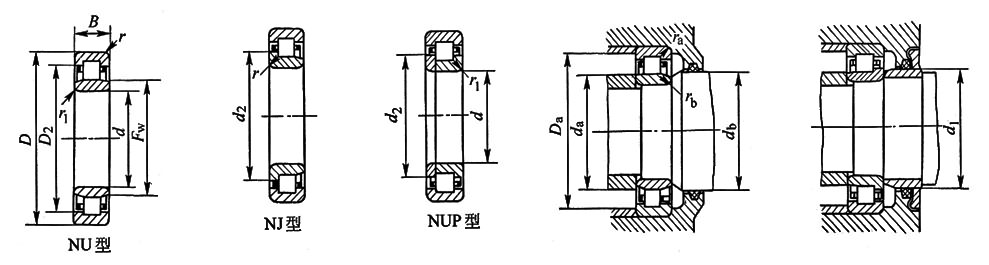

圆柱滚子轴承(1)(摘自GB/T 283-1994)

轴承代号
NU型	NJ型	NUP型

NU 202	NJ 202	—
NU 203	NJ 203	NUP 203
NU 303	NJ 303	—
NU 1044	—	—
NU 204 E	NJ 204 E	NUP 204 E
NU 2204 E	NJ 2204 E	NUP 2204 E
NU 304 E	NJ 304 E	NUP 304 E
NU 2304 E	NJ 2304 E	NUP 2304 E
NU 1005	—	—
NU 205 E	NU 205 E	NU 205 E
NU 2205 E	NJ 2205 E	NUP 2205 E
NU 305 E	NJ 305 E	NUP 305 E
NU 2305 E	NJ 2305 E	NUP 2303 E
NU 1006	—	—
NU 206 E	NJ 206 E	NUP 206 E
NU 2206 E	NJ 2206 E	NUP 2206 E
NU 306 E	NJ 306 E	NUP 306 E
NU 2306 E	NJ 2306 E	NUP 2306 E
NU 406	NJ 406	NUP 406
NU 1007	—	—
NU 207 E	NJ 207 E	NUP 207 E
NU 2207 E	NJ 2207 E	NUP 2207 E
NU 307 E	NJ 307 E	NUP 307 E
NU 2307 E	NJ 2307 E	NUP 2307 E
NU 407	NJ 407	NUP 407
NU 1008	NJ 1008	—
NU 208 E	NJ 208 E	NUP 208 E
NU 2208 E	NJ 2208 E	NUP 2208 E
NU 308 E	NJ 308	NUP 308 E
NU 2308 E	NJ 2308 E	NUP 2308 E
NU 408	NJ 408	NUP 408
NU 1009	NJ 1009	—
NU 209 E	NJ 209 E	NUP 209 E
NU 2209 E	NJ 2209 E	NUP 2209 E
NU 309 E	NJ 309 E	NUP 309 E
NU 2309 E	NJ 2309 E	NUP 2309 E
NU 409	NJ 409	NUP 409
NU 1010	NJ 1010	—
NU 210 E	NJ 210 E	NUP 210 E
NU 2210 E	NJ 2210 E	NUP 2210 E
NU 310 E	NJ 310 E	NUP 310 E
NU 2310 E	NJ 2310 E	NUP 2310 E
NU 410	NJ 410	NUP 410
NU 1011	NJ 1011	—
NU 211 E	NJ 211 E	NUP 211 E
NU 2211 E	NJ 2211 E	NUP 2211 E
NU 311 E	NJ 311 E	NUP 311 E
NU 2311 E	NJ 2311 E	NUP 2311 E
NU 411	NJ 411	NUP 411
NU 1012	NJ 1012	—
NU 212 E	NJ 212 E	NUP 212 E
NU 2212 E	NJ 2212 E	NUP 2212 E
NU 312 E	NJ 312 E	NUP 312 E
NU 2312 E	NJ 2312 E	NUP 2312 E
NU 412	NJ 412	NUP 412
NU 1013	NJ 1013	—
NU 213 E	NJ 213 E	NUP 213 E
NU 2213 E	NJ 2213 E	NUP 2213 E
NU 313 E	NJ 313 E	NUP 313 E
NU 2313 E	NJ 2313 E	NUP 2313 E
NU 413	NJ 413	NUP 413
NU 1014	NJ 1014	—
NU 214 E	NJ 214E	NUP 214 E
NU 2214 E	NJ 2214 E	NUP 2214 E
NU 314 E	NJ 314 E	NUP 314 E
NU 2314 E	NJ 2314 E	NUP 2314 E
NU 414	NJ 414	NUP 414
NU 1015	NJ 1015	—
NU 215 E	NJ 215 E	NUP 215 E
NU 2215 E	NJ 2215 E	NUP 2215 E
NU 315 E	NJ 315 E	NUP 315 E
NU 2315	NJ 2315	NUP 2315
NU 415	NJ 415	NUP 415
NU 1016	NJ 1016	—
NU 216 E	NJ 216 E	NUP 216 E
NU 2216 E	NJ 2216 E	NUP 2216 E
NU 316 E	NJ 316 E	NUP 316 E
NU 2316	NJ 2316	NUP 2316
NU 416	NJ 416	NUP 416
NU 1017	NJ 1017	—
NU 217 E	NJ 217 E	NUP 217 E
NU 2217 E	NJ 2217 E	NUP 2217 E
NU 317 E	NJ 317 E	NUP 317 E
NU 2317	NJ 2317	NUP 2317
NU 417	NJ 417	NUP 417
NU 1018	NJ 1018	—
NU 218 E	NJ 218 E	NUP 218 E
NU 2218 E	NJ 2218 E	NUP 2218 E
NU 318 E	NJ 318 E	NUP 318 E
NU 2318	NJ 2318	NUP 2318
NU 418	NJ 418	NUP 418
NU 1019	NJ 1019	—
NU 219 E	NJ 219 E	NUP 219 E
NU 2219 E	NJ 2219 E	NUP 2219 E
NU 319 E	NJ 319 E	NUP 319 E
NU 2319	NJ 2319	NUP 2319
NU 419	NJ 419	NUP 419
NU 1020	NJ 1020	—
NU 220 E	NJ 220 E	NUP 220 E
NU 2220 E	NJ 2220 E	NUP 2220 E
NU 320 E	NJ 320 E	NUP 320 E
NU 2320	NJ 2320	NUP 2320
NU 420	NJ 420	NUP 420
NU 1021	NJ 1021	—
NU 221	NJ 221	NUP 221
NU 321	NJ 321	NUP 321
NU 421	NJ 421	NUP 421
NU 1022	NJ 1022	—
NU 222 E	NJ 222 E	NUP 222 E
NU 2222	NJ 2222	NUP 2222
NU 322	NJ 322	NUP 322
NU 2322	NJ 2322	NUP 2322
NU 422	NJ 422	NUP 422
NU 1024	NJ 1024	—
NU 224 E	NJ 224 E	NUP 224 E
NU 2224	NJ 2224	NUP 2224
NU 324	NJ 324	NUP 324
NU 2324	NJ 2324	NUP 2324
NU 424	NJ 424	NUP 424
NU 1026	NJ 1026	—
NU 226	NJ 226	NUP 226
NU 2226	NJ 2226	NUP 2226
NU 326	NJ 326	NUP 326
NU 2326	NJ 2326	NUP 2326
NU 426	NJ 426	NUP426
NU 1028	NJ 1028	—
NU 228	NJ 228	NUP 228
NU 2228	NJ 2228	NUP 2228
NU 328	NJ 328	NUP 328
NU 2328	NJ 2328	NUP 2328
NU 428	NJ 428	NUP 428
NU 1030	NJ 1030	—
NU 230	NJ 230	NUP 230
NU 2230	NJ 2230	NUP 2230
NU 330	NJ 330	NUP 330
NU 2330	NJ 2330	NUP 2330
NU 430	NJ 430	NUP 430
NU 1032	NJ 1032	—
NU 232	NJ 232	NUP 232
NU 2232	NJ 2232	NUP 2232
NU 332	NJ 332	NUP 332
NU 2332	NJ 2332	NUP 2332
NU 1034	NJ 1034	—
NU 234	NJ 234	NUP 234
NU 334	NJ 334	NUP 334
NU 2334	NJ 2334	NUP 2334
NU 1036	NJ 1036	—
NU 236	NJ 236	NUP 236
NU 336	NJ 336	NUP 336
NU 2336	NJ 2336	NUP 2336
NU 1038	NJ 1038	—
NU 238	NJ 238	NUP 238
NU 2238	NJ 2238	NUP 2238
NU 338	NJ 338	NUP 338
NU 1040	NJ 1040	—
NU 240	NJ 240	NUP 240
NU 2240	NJ 2240	NUP 2240
NU 340	NJ 340	NUP 340
NU 1044	NJ 1044	—
NU 244	NJ 244	NUP 244
NU 2244	NJ 2244	NUP 2244
NU 344	NJ 344	—
NU 1048	NJ 1048	—
NU 248	NJ 248	NUP 248
NU 348	NJ 348	—
NU 1052	NJ 1052	—
NU 1056	NJ 1056	—
NU 1060	NJ 1060	—
NU 260	NJ 260	—
NU 1064	NJ 1064	—
NU 1080	NJ 1080	—

基本尺寸/mm				安装尺寸/mm							其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	Fw	da(max)	da(min)	db(min)	dc(min)	Da(max)	ra(max)	rb(max)	d2	D2	r(min)	r1(min)	Cr	C0r	脂	油	W≈
15	35	11	19.3	—	17	21	23	31	0.6	0.3	22	26.4	0.6	0.3	7.98	5.5	15000	19000	—
17	40	12	22.9	—	19	24	27	36	0.6	0.3	25.5	30.9	0.6	0.3	9.12	7	14000	18000	—
17	47	14	27	—	21	27	30	42	1	0.6	—	—	1	0.6	12.8	10.8	13000	17000	0.147
20	42	12	25.5	—	22	27	—	38	0.6	0.3	—	—	0.6	0.3	10.5	9.2	13000	17000	0.09
20	47	14	26.5	26	24	29	32	42	1	0.6	29.7	38.5	1	0.6	25.8	24	12000	16000	0.117
20	47	18	26.5	26	24	29	32	42	1	0.6	29.7	38.5	1	0.6	30.8	30	12000	16000	0.149
20	52	15	27.5	27	24	30	33	45.5	1	0.6	31.2	42.3	1.1	0.6	29	25.5	11000	15000	0.155
20	52	21	27.5	27	24	30	33	45.5	1	0.6	29.7	38.5	1.1	0.6	39.2	37.5	10000	14000	0.216
25	47	12	30.5	30	27	32	—	43	0.6	0.3	—	38.8	0.6	0.3	11	10.2	11000	15000	0.1
25	52	15	31.5	31	29	34	37	47	1	0.6	34.7	43.5	1	0.6	27.5	26.8	11000	14000	0.14
25	52	18	31.5	31	29	34	37	47	1	0.6	34.7	43.5	1	0.6	32.8	33.8	11000	14000	0.168
25	62	17	34	33	31.5	37	40	55.5	1	1	38.1	50.4	1.1	1.1	38.5	35.8	9000	12000	0.251
25	62	24	34	33	31.5	37	40	55.5	1	1	38.1	50.4	1.1	1.1	53.2	54.5	9000	12000	0.355
30	55	13	36.5	35	34	38	—	50	1	0.6	—	45.6	1	0.6	13	12.8	9500	12000	0.12
30	62	16	37.5	37	34	40	44	57	1	0.6	41.3	52.3	1	0.6	36	35.5	8500	11000	0.214
30	62	20	37.5	37	34	40	44	57	1	0.6	41.3	52.3	1	0.6	45.5	48	8500	11000	0.268
30	72	19	40.5	40	36.5	44	48	65.5	1	1	45	58.6	1.1	1.1	49.2	48.2	8000	10000	0.377
30	72	27	40.5	40	36.5	44	48	65.5	1	1	45	58.6	1.1	1.1	70	75.5	8000	10000	0.538
30	90	23	45	44	38	47	52	82	1.5	1.5	50.5	65.8	1.5	1.5	57.2	53	7000	9000	0.73
35	62	14	42	41	39	44	—	57	1	0.6	—	54.5	1	0.6	19.5	18.8	8500	11000	0.16
35	72	17	44	43	39	46	50	65.5	1	0.6	48.3	60.5	1.1	0.6	46.5	48	7500	9500	0.311
35	72	23	44	43	39	46	50	65.5	1	0.6	48.3	60.5	1.1	0.6	57.5	63	7500	9500	0.414
35	80	21	46.2	45	41.5	48	53	72	1.5	1	51.1	66.3	1.5	1.1	62	63.2	7000	9000	0.501
35	80	31	46.2	45	41.5	48	53	72	1.5	1	51.1	66.3	1.5	1.1	87.5	98.2	7000	9000	0.738
35	100	25	53	52	43	55	61	92	1.5	1.5	59	75.3	1.5	1.5	70.8	68.2	6000	7500	0.94
40	68	15	47	46	44	49	—	63	1	0.6	—	57.6	1	0.6	21.2	22	7500	9500	0.22
40	80	18	49.5	49	46.5	52	56	73.5	1	1	54.2	67.6	1.1	1.1	51.5	53	7000	9000	0.394
40	80	23	49.5	49	46.5	52	56	73.5	1	1	54.2	67.6	1.1	1.1	67.5	75.2	7000	9000	0.507
40	90	23	52	51	48	55	60	82	1.5	1.5	57.7	75.4	1.5	1.5	76.8	77.8	6300	8000	0.68
40	90	33	52	51	48	55	60	82	1.5	1.5	57.7	75.4	1.5	1.5	105	118	6300	8000	0.974
40	110	27	58	57	49	60	67	101	2	2	64.8	83.3	2	2	90.5	89.8	5600	7000	1.25
45	75	16	52.5	52	49	54	—	70	1	0.6	—	63.9	1	0.6	23.2	23.8	6500	8500	0.26
45	85	19	54.5	54	51.5	57	61	78.5	1	1	59.2	72.6	1.1	1.1	58.5	63.8	6300	8000	0.45
45	85	23	54.5	54	51.5	57	61	78.5	1	1	59.2	72.6	1.1	1.1	71	82	6300	8000	0.55
45	100	25	58.5	57	53	60	66	92	1.5	1.5	64.7	83.6	1.5	1.5	93	98	5600	7000	0.93
45	100	36	58.5	57	53	60	66	92	1.5	1.5	64.7	83.6	1.5	1.5	130	152	5600	7000	1.34
45	120	29	64.5	63	54	66	74	111	2	2	71.8	91.4	2	2	102	100	5000	6300	1.8
50	80	16	57.5	57	54	59	—	75	1	0.6	—	68.9	1	0.6	25	27.5	6300	8000	—
50	90	20	59.5	58	56.5	62	67	83.5	1	1	64.2	77.6	1.1	1.1	61.2	69.2	6000	7500	0.505
50	90	23	59.5	58	56.5	62	67	83.5	1	1	64.2	77.6	1.1	1.1	74.2	88.8	6000	7500	0.59
50	110	27	65	63	59	67	73	101	2	2	71.2	91.7	2	2	105	112	5300	6700	1.2
50	110	40	65	63	59	67	73	101	2	2	71.2	91.7	2	2	155	185	5300	6700	1.79
50	130	31	70.8	69	61	73	81	119	2.1	2.1	78.8	101	2.1	2.1	120	120	4800	6000	2.3
55	90	18	64.5	63	60	66	—	83.5	1	1	—	79	1.1	1	35.8	40	5600	7000	0.45
55	100	21	66	65	61.5	68	73	92	1.5	1	70.9	86.2	1.5	1.1	80.2	95.5	5300	6700	0.68
55	100	25	66	65	61.5	68	73	92	1.5	1	70.9	86.2	1.5	1.1	94.8	118	5300	6700	0.81
55	120	29	70.5	69	64	72	80	111	2	2	77.4	100.6	2	2	128	138	4800	6000	1.53
55	120	43	70.5	69	64	72	80	111	2	2	77.4	100.6	2	2	190	228	4800	6000	2.28
55	140	33	77.2	76	66	79	87	129	2.1	2.1	85.2	108	2.1	2.1	128	132	4300	5300	2.8
60	95	18	69.5	68	65	71	—	88.5	1	1	—	81.6	1.1	1	38.5	45	5300	6700	0.48
60	110	22	72	71	68	75	80	102	1.5	1.5	77.7	95.8	1.5	1.5	89.8	102	5000	6300	0.86
60	110	28	72	71	68	75	80	102	1.5	1.5	77.7	95.8	1.5	1.5	122	152	5000	6300	1.12
60	130	31	77	75	71	79	86	119	2.1	2.1	84.3	109.9	2.1	2.1	142	155	4500	5600	1.87
60	130	46	77	75	71	79	86	119	2.1	2.1	84.3	109.9	2.1	2.1	212	260	4500	5600	2.81
60	150	35	83	82	71	85	94	139	2.1	2.1	91.8	116	2.1	2.1	155	162	4000	5000	3.4
65	100	18	74.5	73	70	76	—	93.5	1	1	—	86.6	1.1	1	39	46.5	4800	6000	0.51
65	120	23	78.5	77	73	81	87	112	1.5	1.5	84.6	104	1.5	1.5	102	118	4500	5600	1.08
65	120	31	78.5	77	73	81	87	112	1.5	1.5	84.6	104	1.5	1.5	142	180	4500	5600	1.48
65	140	33	82.5	81	76	85	93	129	2.1	2.1	90.6	118.8	2.1	2.1	170	188	4000	5000	2.31
65	140	48	82.5	81	76	85	93	129	2.1	2.1	90.6	118.8	2.1	2.1	235	285	4000	5000	3.34
65	160	37	89.5	88	76	91	100	149	2.1	2.1	98.5	124	2.1	2.1	170	178	3800	4800	4
70	110	20	80	78	75	82	—	103.5	1	1	—	95.4	1.1	1	47.5	57	4800	6000	0.71
70	125	24	83.5	82	78	86	92	117	1.5	1.5	89.6	109	1.5	1.5	112	135	4300	5300	1.2
70	125	31	83.5	82	78	86	92	117	1.5	1.5	89.6	109	1.5	1.5	148	192	4300	5300	1.56
70	150	35	89	87	81	92	100	139	2.1	2.1	97.5	127	2.1	2.1	195	220	3800	4800	2.86
70	150	51	89	87	81	92	100	139	2.1	2.1	97.5	127	2.1	2.1	260	320	3800	4800	4.1
70	180	42	100	99	83	102	112	167	2.5	2.5	110	139	3	3	215	232	3400	4300	5.9
75	115	20	85	83	80	87	—	108.5	1	1	—	101	1.1	1	51.5	61.2	4500	5600	0.74
75	130	25	88.5	87	83	90	96	122	1.5	1.5	94.6	114	1.5	1.5	125	155	4000	5000	1.32
75	130	31	88.5	87	83	90	96	122	1.5	1.5	94.6	114	1.5	1.5	155	205	4000	5000	1.64
75	160	37	95	93	86	97	106	149	2.1	2.1	104.2	136.5	2.1	2.1	228	260	3600	4500	3.43
75	160	55	95.5	93	86	98	107	149	2.1	2.1	104	129	2.1	2.1	245	308	3600	4500	5.4
75	190	45	104.5	103	88	107	118	177	2.5	2.5	116	147	3	3	250	272	3200	4000	7.1
80	125	22	91.5	90	85	94	—	118.5	1	1	—	109	1.1	1	59.2	77.8	4300	5300	1
80	140	26	95.3	94	89	97	104	131	2	2	101.1	123.1	2	2	132	165	3800	4800	1.58
80	140	33	95.3	94	89	97	104	131	2	2	101.1	123.1	2	2	178	242	3800	4800	2.05
80	170	39	101	99	91	105	114	159	2.1	2.1	110.1	144.2	2.1	2.1	245	282	3400	4300	4.05
80	170	58	103	99	91	106	114	159	2.1	2.1	111	136	2.1	2.1	258	328	3400	4300	6.4
80	200	48	110	109	93	112	124	187	2.5	2.5	122	156	3	3	285	315	3000	3800	8.3
85	130	22	96.5	95	90	99	—	123.5	1	1	—	114	1.1	1	64.5	81.6	4000	5000	1.05
85	150	28	100.5	99	94	104	110	141	2	2	107.1	131.7	2	2	158	192	3600	4500	2
85	150	36	100.5	99	94	104	110	141	2	2	107.1	131.7	2	2	205	272	3600	4500	2.58
85	180	41	108	106	98	110	119	167	2.5	2.5	117.4	153	3	3	280	332	3200	4000	4.82
85	180	60	108	106	98	111	120	167	2.5	2.5	117	144	3	3	295	380	3200	4000	7.4
85	210	52	113	111	101	115	128	194	3	3	126	162	4	4	312	345	2800	3600	9.8
90	140	24	103	101	96.5	106	—	132	1.5	1	—	122	1.5	1.1	74	94.8	3800	4800	1.36
90	160	30	107	105	99	109	116	151	2	2	113.9	140	2	2	172	215	3400	4300	2.44
90	160	40	107	105	99	109	116	151	2	2	113.9	140	2	2	230	312	3400	4300	3.26
90	190	43	113.5	111	103	117	127	177	2.5	2.5	123.7	161.9	3	3	298	348	3000	3800	5.59
90	190	64	115	111	103	118	128	177	2.5	2.5	125	153	3	3	310	395	3000	3800	8.4
90	225	54	123.5	122	106	125	139	209	3	3	137	175	4	4	352	392	2400	3200	11
95	145	24	108	106	101.5	111	—	137	1.5	1	—	127	1.5	1.1	75.5	98.5	3600	4500	1.4
95	170	32	112.5	111	106	116	123	159	2.1	2.1	120.2	148.9	2.1	2.1	208	262	3200	4000	2.96
95	170	43	112.5	111	106	116	123	159	2.1	2.1	120.2	148.9	2.1	2.1	275	368	3200	4000	3.97
95	200	45	121.5	119	108	124	134	187	2.5	2.5	131.7	169.9	3	3	315	380	2800	3600	6.52
95	200	67	121.5	119	108	124	135	187	2.5	2.5	132	161	3	3	370	500	2800	3600	10.4
95	240	55	133.5	132	111	136	149	224	3	3	147	185	4	4	378	428	2200	3000	14
100	150	24	113	111	106.5	116	—	142	1.5	1	—	132	1.5	1.1	78	102	3400	4300	1.5
100	180	34	119	117	111	122	130	169	2.1	2.1	127	157.2	2.1	2.1	235	302	3000	3800	3.58
100	180	46	119	117	111	122	130	169	2.1	2.1	127	157.2	2.1	2.1	318	440	3000	3800	4.86
100	215	47	127.5	125	113	132	143	202	2.5	2.5	139.1	182.3	3	3	365	425	2600	3200	7.89
100	215	73	129.5	125	113	132	143	202	2.5	2.5	140	172	3	3	415	558	2600	3200	13.5
100	250	58	139	137	116	141	156	234	3	3	153	194	4	4	418	480	2000	2800	16
105	160	26	119.5	118	112	122	—	151	2	1	—	140	2	1.1	91.5	122	3200	4000	1.9
105	190	36	126.8	124	116	129	137	179	2.1	2.1	135	159	2.1	2.1	185	235	2800	3600	4
105	225	49	135	132	118	137	149	212	2.5	2.5	147	181	3	3	322	392	2200	3000	—
105	260	60	144.5	143	121	147	162	244	3	3	159	202	4	4	508	602	1900	2600	—
110	170	28	125	124	116.5	128	—	161	2	1	131	149	2	1.1	115	155	3000	3800	2.3
110	200	38	132.5	130	121	135	144	189	2.1	2.1	141.3	174.1	2.1	2.1	278	360	2600	3400	5.02
110	200	53	132.5	130	121	135	144	189	2.1	2.1	141	167	2.1	2.1	312	445	2600	3400	7.5
110	240	50	143	140	123	145	158	227	2.5	2.5	155	192	3	3	352	428	2000	2800	11
110	240	80	143	140	123	145	158	227	2.5	2.5	155	201	3	3	535	740	2000	2800	17.5
110	280	65	155	153	126	157	173	264	3	3	171	216	4	4	515	602	1800	2400	22
120	180	28	135	134	126.5	138	—	171	2	1	—	159	2	1.1	130	168	2600	3400	2.96
120	215	40	143.5	141	131	146	156	204	2.1	2.1	153	188.1	2.1	2.1	322	422	2200	3000	6.11
120	215	58	143.5	141	131	146	156	204	2.1	2.1	153	180	2.1	2.1	345	522	2200	3000	9.5
120	260	55	154	151	133	156	171	247	2.5	2.5	168	209	3	3	440	552	1900	2600	14
120	260	86	154	151	133	156	171	247	2.5	2.5	168	219	3	3	632	868	1900	2600	22.5
120	310	72	170	168	140	172	190	290	4	4	188	238	5	5	642	772	1700	2200	30
130	200	33	148	146	136.5	151	—	191	2	1	—	175	2	1.1	152	212	2400	3200	3.7
130	230	40	156	151	143	158	168	217	2.5	2.5	165	192	3	3	258	352	2000	2800	7
130	230	64	156	151	143	158	168	217	2.5	2.5	—	—	3	3	368	552	2000	2800	11.5
130	280	58	167	164	146	169	184	264	3	3	182	225	4	4	492	620	1700	2200	18
130	280	93	167	164	146	169	184	264	3	3	182	236	4	4	748	1060	1700	2200	28.5
130	340	78	185	183	150	187	208	320	4	4	—	—	5	5	782	942	1500	1900	39
140	210	33	158	156	146.5	161	—	201	2	1	—	185	2	1.1	158	220	2000	2800	4
140	250	42	169	166	153	171	182	237	2.5	2.5	179	208	3	3	302	415	1800	2400	9.1
140	250	68	169	166	153	171	182	237	2.5	2.5	179	208	3	3	438	700	1800	2400	15
140	300	62	180	176	156	182	198	284	3	3	196	241	4	4	545	690	1600	2000	22
140	300	102	180	176	156	182	198	284	3	3	192	252	4	4	825	1180	1600	2000	37
140	360	82	196	195	160	200	222	340	4	4	—	—	5	5	845	1020	1400	1800	—
150	225	35	169.5	167	158	173	—	214	2.1	1.5	—	198	2.1	1.5	188	268	1900	2600	4.8
150	270	45	182	179	163	184	196	257	2.5	2.5	193	225	3	3	360	490	1700	2200	11
150	270	73	182	179	163	184	196	257	2.5	2.5	193	225	3	3	530	772	1700	2200	17
150	320	65	193	190	166	195	213	304	3	3	209	270	4	4	595	765	1500	1900	26
150	320	108	193	190	166	195	213	304	3	3	209	270	4	4	930	1340	1500	1900	45
150	380	85	209	210	170	216	237	360	4	4	—	—	5	5	912	1100	1300	1700	53
160	240	38	180	178	168	184	—	229	2.1	1.5	—	211	2.1	1.5	212	302	1800	2400	6
160	290	48	195	192	173	197	210	277	2.5	2.5	206	250	3	3	405	552	1600	2000	14
160	290	80	195	190	173	196	209	277	2.5	2.5	205	252	3	3	590	898	1600	2000	25
160	340	68	208	200	176	211	228	324	3	3	—	—	4	4	628	825	1400	1800	31.6
160	340	114	208	200	176	211	228	324	3	3	—	—	4	4	972	1430	1400	1800	55.8
170	260	42	193	190	181	197	—	249	2.1	2.1	—	227	2.1	2.1	255	365	1700	2200	8.14
170	310	52	208	204	186	211	233	294	3	3	220	269	4	4	425	650	1500	1900	17.1
170	360	72	220	216	186	223	241	344	3	3	—	290	4	4	715	952	1300	1700	36
170	360	120	220	212	186	223	24l	344	3	3	—	290	4	4	1110	1650	1300	1700	63
180	280	46	205	203	191	209	—	269	2.1	2.1	215	244	2.1	2.1	300	438	1600	2000	10.1
180	320	52	218	214	196	221	233	304	3	3	230	279	4	4	425	650	1400	1800	18
180	380	75	232	227	196	235	255	364	3	3	252	306	4	4	835	1100	1200	1600	42
180	380	126	232	222	196	236	255	364	3	3	252	306	4	4	1210	1780	1200	1600	71.2
190	290	46	215	213	201	219	—	279	2.1	2.1	—	254	2.1	2.1	335	495	1500	1900	—
190	340	55	231	227	206	234	247	324	3	3	244	295	4	4	512	745	1300	1700	23
190	340	92	231	227	206	234	247	324	3	3	—	295	4	4	975	1570	1300	1700	38.5
190	400	78	245	240	210	248	268	380	4	4	—	322	5	5	882	1190	1100	1500	50
200	310	51	229	226	211	233	—	299	2.1	2.1	239	269	2.1	2.1	408	615	1400	1800	14.3
200	360	58	244	240	216	247	261	344	3	3	258	312	4	4	570	842	1200	1600	26
200	360	98	244	—	216	247	261	344	3	3	—	—	4	4	1120	1725	1200	1600	—
200	420	80	260	254	220	263	283	400	4	4	—	—	5	5	972	1290	1000	1400	—
220	340	56	250	248	233	254	—	327	2.5	2.5	262	297	3	3	448	685	1200	1600	—
220	400	65	270	266	236	273	289	384	3	3	286	332	4	4	702	1050	1000	1400	36
220	400	108	270	—	236	274	—	384	3	3	—	332	4	4	1360	2330	1000	1400	62
220	460	88	284	278	240	287	—	440	4	4	307	371	5	5	1080	1465	900	1200	75
240	360	56	270	268	253	275	—	347	2.5	2.5	282	317	3	3	470	745	1000	1400	21
240	440	72	295	293	256	298	316	424	3	3	313	365	4	4	880	1345	900	1200	48.2
240	500	95	310	296	260	313	—	480	4	4	335	403	5	5	1290	1810	800	1000	97.1
260	400	65	296	292	276	300	—	384	3	3	309	349	4	4	592	932	950	1300	31
280	420	65	316	311	296	320	—	404	3	3	329	369	4	4	600	965	850	1100	33
300	460	74	340	335	316	344	—	444	3	3	356	402	4	4	880	1470	800	1000	44.4
300	540	85	364	358	320	368	392	520	4	4	387	451	5	5	1360	2190	700	900	87.2
320	480	74	360	355	336	364	—	464	3	3	376	422	4	4	890	1520	750	950	47
400	600	90	450	446	420	455	—	580	4	4	470	527	5	5	1420	2480	560	700	88.8

基本尺寸/mm				安装尺寸/mm							其他尺寸/mm				基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	Fw	da(max)	da(min)	db(min)	dc(min)	Da(max)	ra(max)	rb(max)	d2	D2	r(min)	r1(min)	Cr	C0r	脂	油	W≈
15	35	11	19.3	—	17	21	23	31	0.6	0.3	22	26.4	0.6	0.3	7.98	5.5	15000	19000	—
17	40	12	22.9	—	19	24	27	36	0.6	0.3	25.5	30.9	0.6	0.3	9.12	7	14000	18000	—
17	47	14	27	—	21	27	30	42	1	0.6	—	—	1	0.6	12.8	10.8	13000	17000	0.147
20	42	12	25.5	—	22	27	—	38	0.6	0.3	—	—	0.6	0.3	10.5	9.2	13000	17000	0.09
20	47	14	26.5	26	24	29	32	42	1	0.6	29.7	38.5	1	0.6	25.8	24	12000	16000	0.117
20	47	18	26.5	26	24	29	32	42	1	0.6	29.7	38.5	1	0.6	30.8	30	12000	16000	0.149
20	52	15	27.5	27	24	30	33	45.5	1	0.6	31.2	42.3	1.1	0.6	29	25.5	11000	15000	0.155
20	52	21	27.5	27	24	30	33	45.5	1	0.6	29.7	38.5	1.1	0.6	39.2	37.5	10000	14000	0.216
25	47	12	30.5	30	27	32	—	43	0.6	0.3	—	38.8	0.6	0.3	11	10.2	11000	15000	0.1
25	52	15	31.5	31	29	34	37	47	1	0.6	34.7	43.5	1	0.6	27.5	26.8	11000	14000	0.14
25	52	18	31.5	31	29	34	37	47	1	0.6	34.7	43.5	1	0.6	32.8	33.8	11000	14000	0.168
25	62	17	34	33	31.5	37	40	55.5	1	1	38.1	50.4	1.1	1.1	38.5	35.8	9000	12000	0.251
25	62	24	34	33	31.5	37	40	55.5	1	1	38.1	50.4	1.1	1.1	53.2	54.5	9000	12000	0.355
30	55	13	36.5	35	34	38	—	50	1	0.6	—	45.6	1	0.6	13	12.8	9500	12000	0.12
30	62	16	37.5	37	34	40	44	57	1	0.6	41.3	52.3	1	0.6	36	35.5	8500	11000	0.214
30	62	20	37.5	37	34	40	44	57	1	0.6	41.3	52.3	1	0.6	45.5	48	8500	11000	0.268
30	72	19	40.5	40	36.5	44	48	65.5	1	1	45	58.6	1.1	1.1	49.2	48.2	8000	10000	0.377
30	72	27	40.5	40	36.5	44	48	65.5	1	1	45	58.6	1.1	1.1	70	75.5	8000	10000	0.538
30	90	23	45	44	38	47	52	82	1.5	1.5	50.5	65.8	1.5	1.5	57.2	53	7000	9000	0.73
35	62	14	42	41	39	44	—	57	1	0.6	—	54.5	1	0.6	19.5	18.8	8500	11000	0.16
35	72	17	44	43	39	46	50	65.5	1	0.6	48.3	60.5	1.1	0.6	46.5	48	7500	9500	0.311
35	72	23	44	43	39	46	50	65.5	1	0.6	48.3	60.5	1.1	0.6	57.5	63	7500	9500	0.414
35	80	21	46.2	45	41.5	48	53	72	1.5	1	51.1	66.3	1.5	1.1	62	63.2	7000	9000	0.501
35	80	31	46.2	45	41.5	48	53	72	1.5	1	51.1	66.3	1.5	1.1	87.5	98.2	7000	9000	0.738
35	100	25	53	52	43	55	61	92	1.5	1.5	59	75.3	1.5	1.5	70.8	68.2	6000	7500	0.94
40	68	15	47	46	44	49	—	63	1	0.6	—	57.6	1	0.6	21.2	22	7500	9500	0.22
40	80	18	49.5	49	46.5	52	56	73.5	1	1	54.2	67.6	1.1	1.1	51.5	53	7000	9000	0.394
40	80	23	49.5	49	46.5	52	56	73.5	1	1	54.2	67.6	1.1	1.1	67.5	75.2	7000	9000	0.507
40	90	23	52	51	48	55	60	82	1.5	1.5	57.7	75.4	1.5	1.5	76.8	77.8	6300	8000	0.68
40	90	33	52	51	48	55	60	82	1.5	1.5	57.7	75.4	1.5	1.5	105	118	6300	8000	0.974
40	110	27	58	57	49	60	67	101	2	2	64.8	83.3	2	2	90.5	89.8	5600	7000	1.25
45	75	16	52.5	52	49	54	—	70	1	0.6	—	63.9	1	0.6	23.2	23.8	6500	8500	0.26
45	85	19	54.5	54	51.5	57	61	78.5	1	1	59.2	72.6	1.1	1.1	58.5	63.8	6300	8000	0.45
45	85	23	54.5	54	51.5	57	61	78.5	1	1	59.2	72.6	1.1	1.1	71	82	6300	8000	0.55
45	100	25	58.5	57	53	60	66	92	1.5	1.5	64.7	83.6	1.5	1.5	93	98	5600	7000	0.93
45	100	36	58.5	57	53	60	66	92	1.5	1.5	64.7	83.6	1.5	1.5	130	152	5600	7000	1.34
45	120	29	64.5	63	54	66	74	111	2	2	71.8	91.4	2	2	102	100	5000	6300	1.8
50	80	16	57.5	57	54	59	—	75	1	0.6	—	68.9	1	0.6	25	27.5	6300	8000	—
50	90	20	59.5	58	56.5	62	67	83.5	1	1	64.2	77.6	1.1	1.1	61.2	69.2	6000	7500	0.505
50	90	23	59.5	58	56.5	62	67	83.5	1	1	64.2	77.6	1.1	1.1	74.2	88.8	6000	7500	0.59
50	110	27	65	63	59	67	73	101	2	2	71.2	91.7	2	2	105	112	5300	6700	1.2
50	110	40	65	63	59	67	73	101	2	2	71.2	91.7	2	2	155	185	5300	6700	1.79
50	130	31	70.8	69	61	73	81	119	2.1	2.1	78.8	101	2.1	2.1	120	120	4800	6000	2.3
55	90	18	64.5	63	60	66	—	83.5	1	1	—	79	1.1	1	35.8	40	5600	7000	0.45
55	100	21	66	65	61.5	68	73	92	1.5	1	70.9	86.2	1.5	1.1	80.2	95.5	5300	6700	0.68
55	100	25	66	65	61.5	68	73	92	1.5	1	70.9	86.2	1.5	1.1	94.8	118	5300	6700	0.81
55	120	29	70.5	69	64	72	80	111	2	2	77.4	100.6	2	2	128	138	4800	6000	1.53
55	120	43	70.5	69	64	72	80	111	2	2	77.4	100.6	2	2	190	228	4800	6000	2.28
55	140	33	77.2	76	66	79	87	129	2.1	2.1	85.2	108	2.1	2.1	128	132	4300	5300	2.8
60	95	18	69.5	68	65	71	—	88.5	1	1	—	81.6	1.1	1	38.5	45	5300	6700	0.48
60	110	22	72	71	68	75	80	102	1.5	1.5	77.7	95.8	1.5	1.5	89.8	102	5000	6300	0.86
60	110	28	72	71	68	75	80	102	1.5	1.5	77.7	95.8	1.5	1.5	122	152	5000	6300	1.12
60	130	31	77	75	71	79	86	119	2.1	2.1	84.3	109.9	2.1	2.1	142	155	4500	5600	1.87
60	130	46	77	75	71	79	86	119	2.1	2.1	84.3	109.9	2.1	2.1	212	260	4500	5600	2.81
60	150	35	83	82	71	85	94	139	2.1	2.1	91.8	116	2.1	2.1	155	162	4000	5000	3.4
65	100	18	74.5	73	70	76	—	93.5	1	1	—	86.6	1.1	1	39	46.5	4800	6000	0.51
65	120	23	78.5	77	73	81	87	112	1.5	1.5	84.6	104	1.5	1.5	102	118	4500	5600	1.08
65	120	31	78.5	77	73	81	87	112	1.5	1.5	84.6	104	1.5	1.5	142	180	4500	5600	1.48
65	140	33	82.5	81	76	85	93	129	2.1	2.1	90.6	118.8	2.1	2.1	170	188	4000	5000	2.31
65	140	48	82.5	81	76	85	93	129	2.1	2.1	90.6	118.8	2.1	2.1	235	285	4000	5000	3.34
65	160	37	89.5	88	76	91	100	149	2.1	2.1	98.5	124	2.1	2.1	170	178	3800	4800	4
70	110	20	80	78	75	82	—	103.5	1	1	—	95.4	1.1	1	47.5	57	4800	6000	0.71
70	125	24	83.5	82	78	86	92	117	1.5	1.5	89.6	109	1.5	1.5	112	135	4300	5300	1.2
70	125	31	83.5	82	78	86	92	117	1.5	1.5	89.6	109	1.5	1.5	148	192	4300	5300	1.56
70	150	35	89	87	81	92	100	139	2.1	2.1	97.5	127	2.1	2.1	195	220	3800	4800	2.86
70	150	51	89	87	81	92	100	139	2.1	2.1	97.5	127	2.1	2.1	260	320	3800	4800	4.1
70	180	42	100	99	83	102	112	167	2.5	2.5	110	139	3	3	215	232	3400	4300	5.9
75	115	20	85	83	80	87	—	108.5	1	1	—	101	1.1	1	51.5	61.2	4500	5600	0.74
75	130	25	88.5	87	83	90	96	122	1.5	1.5	94.6	114	1.5	1.5	125	155	4000	5000	1.32
75	130	31	88.5	87	83	90	96	122	1.5	1.5	94.6	114	1.5	1.5	155	205	4000	5000	1.64
75	160	37	95	93	86	97	106	149	2.1	2.1	104.2	136.5	2.1	2.1	228	260	3600	4500	3.43
75	160	55	95.5	93	86	98	107	149	2.1	2.1	104	129	2.1	2.1	245	308	3600	4500	5.4
75	190	45	104.5	103	88	107	118	177	2.5	2.5	116	147	3	3	250	272	3200	4000	7.1
80	125	22	91.5	90	85	94	—	118.5	1	1	—	109	1.1	1	59.2	77.8	4300	5300	1
80	140	26	95.3	94	89	97	104	131	2	2	101.1	123.1	2	2	132	165	3800	4800	1.58
80	140	33	95.3	94	89	97	104	131	2	2	101.1	123.1	2	2	178	242	3800	4800	2.05
80	170	39	101	99	91	105	114	159	2.1	2.1	110.1	144.2	2.1	2.1	245	282	3400	4300	4.05
80	170	58	103	99	91	106	114	159	2.1	2.1	111	136	2.1	2.1	258	328	3400	4300	6.4
80	200	48	110	109	93	112	124	187	2.5	2.5	122	156	3	3	285	315	3000	3800	8.3
85	130	22	96.5	95	90	99	—	123.5	1	1	—	114	1.1	1	64.5	81.6	4000	5000	1.05
85	150	28	100.5	99	94	104	110	141	2	2	107.1	131.7	2	2	158	192	3600	4500	2
85	150	36	100.5	99	94	104	110	141	2	2	107.1	131.7	2	2	205	272	3600	4500	2.58
85	180	41	108	106	98	110	119	167	2.5	2.5	117.4	153	3	3	280	332	3200	4000	4.82
85	180	60	108	106	98	111	120	167	2.5	2.5	117	144	3	3	295	380	3200	4000	7.4
85	210	52	113	111	101	115	128	194	3	3	126	162	4	4	312	345	2800	3600	9.8
90	140	24	103	101	96.5	106	—	132	1.5	1	—	122	1.5	1.1	74	94.8	3800	4800	1.36
90	160	30	107	105	99	109	116	151	2	2	113.9	140	2	2	172	215	3400	4300	2.44
90	160	40	107	105	99	109	116	151	2	2	113.9	140	2	2	230	312	3400	4300	3.26
90	190	43	113.5	111	103	117	127	177	2.5	2.5	123.7	161.9	3	3	298	348	3000	3800	5.59
90	190	64	115	111	103	118	128	177	2.5	2.5	125	153	3	3	310	395	3000	3800	8.4
90	225	54	123.5	122	106	125	139	209	3	3	137	175	4	4	352	392	2400	3200	11
95	145	24	108	106	101.5	111	—	137	1.5	1	—	127	1.5	1.1	75.5	98.5	3600	4500	1.4
95	170	32	112.5	111	106	116	123	159	2.1	2.1	120.2	148.9	2.1	2.1	208	262	3200	4000	2.96
95	170	43	112.5	111	106	116	123	159	2.1	2.1	120.2	148.9	2.1	2.1	275	368	3200	4000	3.97
95	200	45	121.5	119	108	124	134	187	2.5	2.5	131.7	169.9	3	3	315	380	2800	3600	6.52
95	200	67	121.5	119	108	124	135	187	2.5	2.5	132	161	3	3	370	500	2800	3600	10.4
95	240	55	133.5	132	111	136	149	224	3	3	147	185	4	4	378	428	2200	3000	14
100	150	24	113	111	106.5	116	—	142	1.5	1	—	132	1.5	1.1	78	102	3400	4300	1.5
100	180	34	119	117	111	122	130	169	2.1	2.1	127	157.2	2.1	2.1	235	302	3000	3800	3.58
100	180	46	119	117	111	122	130	169	2.1	2.1	127	157.2	2.1	2.1	318	440	3000	3800	4.86
100	215	47	127.5	125	113	132	143	202	2.5	2.5	139.1	182.3	3	3	365	425	2600	3200	7.89
100	215	73	129.5	125	113	132	143	202	2.5	2.5	140	172	3	3	415	558	2600	3200	13.5
100	250	58	139	137	116	141	156	234	3	3	153	194	4	4	418	480	2000	2800	16
105	160	26	119.5	118	112	122	—	151	2	1	—	140	2	1.1	91.5	122	3200	4000	1.9
105	190	36	126.8	124	116	129	137	179	2.1	2.1	135	159	2.1	2.1	185	235	2800	3600	4
105	225	49	135	132	118	137	149	212	2.5	2.5	147	181	3	3	322	392	2200	3000	—
105	260	60	144.5	143	121	147	162	244	3	3	159	202	4	4	508	602	1900	2600	—
110	170	28	125	124	116.5	128	—	161	2	1	131	149	2	1.1	115	155	3000	3800	2.3
110	200	38	132.5	130	121	135	144	189	2.1	2.1	141.3	174.1	2.1	2.1	278	360	2600	3400	5.02
110	200	53	132.5	130	121	135	144	189	2.1	2.1	141	167	2.1	2.1	312	445	2600	3400	7.5
110	240	50	143	140	123	145	158	227	2.5	2.5	155	192	3	3	352	428	2000	2800	11
110	240	80	143	140	123	145	158	227	2.5	2.5	155	201	3	3	535	740	2000	2800	17.5
110	280	65	155	153	126	157	173	264	3	3	171	216	4	4	515	602	1800	2400	22
120	180	28	135	134	126.5	138	—	171	2	1	—	159	2	1.1	130	168	2600	3400	2.96
120	215	40	143.5	141	131	146	156	204	2.1	2.1	153	188.1	2.1	2.1	322	422	2200	3000	6.11
120	215	58	143.5	141	131	146	156	204	2.1	2.1	153	180	2.1	2.1	345	522	2200	3000	9.5
120	260	55	154	151	133	156	171	247	2.5	2.5	168	209	3	3	440	552	1900	2600	14
120	260	86	154	151	133	156	171	247	2.5	2.5	168	219	3	3	632	868	1900	2600	22.5
120	310	72	170	168	140	172	190	290	4	4	188	238	5	5	642	772	1700	2200	30
130	200	33	148	146	136.5	151	—	191	2	1	—	175	2	1.1	152	212	2400	3200	3.7
130	230	40	156	151	143	158	168	217	2.5	2.5	165	192	3	3	258	352	2000	2800	7
130	230	64	156	151	143	158	168	217	2.5	2.5	—	—	3	3	368	552	2000	2800	11.5
130	280	58	167	164	146	169	184	264	3	3	182	225	4	4	492	620	1700	2200	18
130	280	93	167	164	146	169	184	264	3	3	182	236	4	4	748	1060	1700	2200	28.5
130	340	78	185	183	150	187	208	320	4	4	—	—	5	5	782	942	1500	1900	39
140	210	33	158	156	146.5	161	—	201	2	1	—	185	2	1.1	158	220	2000	2800	4
140	250	42	169	166	153	171	182	237	2.5	2.5	179	208	3	3	302	415	1800	2400	9.1
140	250	68	169	166	153	171	182	237	2.5	2.5	179	208	3	3	438	700	1800	2400	15
140	300	62	180	176	156	182	198	284	3	3	196	241	4	4	545	690	1600	2000	22
140	300	102	180	176	156	182	198	284	3	3	192	252	4	4	825	1180	1600	2000	37
140	360	82	196	195	160	200	222	340	4	4	—	—	5	5	845	1020	1400	1800	—
150	225	35	169.5	167	158	173	—	214	2.1	1.5	—	198	2.1	1.5	188	268	1900	2600	4.8
150	270	45	182	179	163	184	196	257	2.5	2.5	193	225	3	3	360	490	1700	2200	11
150	270	73	182	179	163	184	196	257	2.5	2.5	193	225	3	3	530	772	1700	2200	17
150	320	65	193	190	166	195	213	304	3	3	209	270	4	4	595	765	1500	1900	26
150	320	108	193	190	166	195	213	304	3	3	209	270	4	4	930	1340	1500	1900	45
150	380	85	209	210	170	216	237	360	4	4	—	—	5	5	912	1100	1300	1700	53
160	240	38	180	178	168	184	—	229	2.1	1.5	—	211	2.1	1.5	212	302	1800	2400	6
160	290	48	195	192	173	197	210	277	2.5	2.5	206	250	3	3	405	552	1600	2000	14
160	290	80	195	190	173	196	209	277	2.5	2.5	205	252	3	3	590	898	1600	2000	25
160	340	68	208	200	176	211	228	324	3	3	—	—	4	4	628	825	1400	1800	31.6
160	340	114	208	200	176	211	228	324	3	3	—	—	4	4	972	1430	1400	1800	55.8
170	260	42	193	190	181	197	—	249	2.1	2.1	—	227	2.1	2.1	255	365	1700	2200	8.14
170	310	52	208	204	186	211	233	294	3	3	220	269	4	4	425	650	1500	1900	17.1
170	360	72	220	216	186	223	241	344	3	3	—	290	4	4	715	952	1300	1700	36
170	360	120	220	212	186	223	24l	344	3	3	—	290	4	4	1110	1650	1300	1700	63
180	280	46	205	203	191	209	—	269	2.1	2.1	215	244	2.1	2.1	300	438	1600	2000	10.1
180	320	52	218	214	196	221	233	304	3	3	230	279	4	4	425	650	1400	1800	18
180	380	75	232	227	196	235	255	364	3	3	252	306	4	4	835	1100	1200	1600	42
180	380	126	232	222	196	236	255	364	3	3	252	306	4	4	1210	1780	1200	1600	71.2
190	290	46	215	213	201	219	—	279	2.1	2.1	—	254	2.1	2.1	335	495	1500	1900	—
190	340	55	231	227	206	234	247	324	3	3	244	295	4	4	512	745	1300	1700	23
190	340	92	231	227	206	234	247	324	3	3	—	295	4	4	975	1570	1300	1700	38.5
190	400	78	245	240	210	248	268	380	4	4	—	322	5	5	882	1190	1100	1500	50
200	310	51	229	226	211	233	—	299	2.1	2.1	239	269	2.1	2.1	408	615	1400	1800	14.3
200	360	58	244	240	216	247	261	344	3	3	258	312	4	4	570	842	1200	1600	26
200	360	98	244	—	216	247	261	344	3	3	—	—	4	4	1120	1725	1200	1600	—
200	420	80	260	254	220	263	283	400	4	4	—	—	5	5	972	1290	1000	1400	—
220	340	56	250	248	233	254	—	327	2.5	2.5	262	297	3	3	448	685	1200	1600	—
220	400	65	270	266	236	273	289	384	3	3	286	332	4	4	702	1050	1000	1400	36
220	400	108	270	—	236	274	—	384	3	3	—	332	4	4	1360	2330	1000	1400	62
220	460	88	284	278	240	287	—	440	4	4	307	371	5	5	1080	1465	900	1200	75
240	360	56	270	268	253	275	—	347	2.5	2.5	282	317	3	3	470	745	1000	1400	21
240	440	72	295	293	256	298	316	424	3	3	313	365	4	4	880	1345	900	1200	48.2
240	500	95	310	296	260	313	—	480	4	4	335	403	5	5	1290	1810	800	1000	97.1
260	400	65	296	292	276	300	—	384	3	3	309	349	4	4	592	932	950	1300	31
280	420	65	316	311	296	320	—	404	3	3	329	369	4	4	600	965	850	1100	33
300	460	74	340	335	316	344	—	444	3	3	356	402	4	4	880	1470	800	1000	44.4
300	540	85	364	358	320	368	392	520	4	4	387	451	5	5	1360	2190	700	900	87.2
320	480	74	360	355	336	364	—	464	3	3	376	422	4	4	890	1520	750	950	47
400	600	90	450	446	420	455	—	580	4	4	470	527	5	5	1420	2480	560	700	88.8

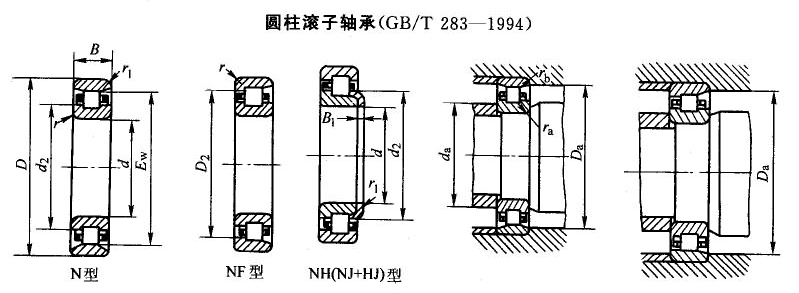

圆柱滚子轴承(2)(摘自GB/T 283-1994)

轴承代号
N 型	NF 型	NH(NJ+HJ) 型

N 202	NF 202	—
N 203	NF 203	—
N 1004	—	—
—	NF 204	NJ 204+HJ 204
N 204 E	—	—
N 2204 E	—	—
—	NF 304	NJ 304+HJ 304
N 304 E	—	—
N 2304 E	—	—
N 1005	—	—
—	NF 205	NJ 205+HJ 205
N 205 E	—	—
—	—	NJ 2205+HJ 2205
N 2205 E	—
—	NF 305	NJ 305+HJ 305
N 305 E	—	—
—	NF 2305	—
N 2305 E	—	—
—	NF 206	NJ 206+HJ 206
N 206 E	—	—
—	—	NJ 2206+HJ 2206
N 2206 E	—	—
	NF 306	NJ 306+HJ 306
N 306 E	—	—
	NF 2306	—
N 2306 E	—	—
N 406	—	NJ 406+HJ 406
	NF 207	NJ 207+HJ 207
N 207 E	—	—
	—	NJ 2207+HJ 2207
N 2207 E	—	—
	NF 307	NJ 307+HJ 307
N307 E	—	—
	NF 2307	—
N 2307 E	—	—
N 407	—	NJ 407+HJ 407
N 1008	—	—
	NF 208	NJ 208+HJ 208
N 208 E	—	—
	—	NJ 2208+HJ 2208
N 2208 E	—	—
	NF 308	NJ 308+HJ 308
N 308 E	—	—
	NF 2308	—
N2308 E	—	—
N 408	—	NJ 408+HJ 408
	NF 209	NJ 209+HJ 209
N 209 E	—	—
	—	NJ 2209+HJ 2209
N 2209 E	—	—
	NF 309	NJ 309+HJ 309
N 309 E	—	—
	NF 2309	—
N 2309 E	—	—
N 409	—	N409+HJ 409
N 1010	—	—
	NF 210	NJ 210+HJ 210
N 210 E	—	—
	—	NJ 2210+HJ 2210
N 2210 E	—	—
N 310 E	—	—
	NF 2310	NJ 2310+HJ 2310
N 2310 E	—	—
N 410	—	NJ 410+HJ 410
N 1011	—	—
	NF 211	NJ 211+HJ 211
N 211 E	—	—
	—	NJ 2211+HJ 2211
N 2211 E	—	—
	NF 311	NJ 311+HJ 311
N 311E	—	—
	NF 2311	NJ 2311+HJ 2311
N 2311 E	—	—
N 411	—	NJ 411+HJ 411
N 1012	—	—
	NF 212	NJ 212+HJ 212
N 212 E	—	—
--	—	NJ 2212+HJ 2212
N 2212 E	—	—
	NF 312	NJ 312+HJ 312
N 312 E	—	—
	NF 2312	NJ 2312+HJ 2312
N 2312 E	—	—
N 412	—	NJ 412+HJ 412
	NF 213	NJ 213+HJ 213
N 213 E	—	—
	—	NJ 2213+HJ 2213
N 2213 E	—	—
	NF 313	NJ 313+HJ 313
N 313 E	—	—
	NF 2313	NJ 2313+HJ 2313
N 2313 E	—	—
N 413	—	NJ 413+ HJ 413
N 1014	—	—
	NF 214	NJ 214+HJ 214
N 214 E	—	—
	—	NJ 2214+HJ 2214
N 2214 E	—	—
	NF 314	NJ 314+HJ 314
N 314 E	—	—
	NF 2314	NJ 2314+HJ 2314
N 2314 E	—	—
N 414	—	NJ 414+HJ 414
	NF215	NJ 215+HJ 215
N 215 E	—	—
	—	NJ 2215+HJ2215
N 2215 E	—	—
	NF 315	NJ 315+HJ 315
N 315 E	—	—
N 2315	NF 2315	NJ 2315+5HJ 2315
N 415	—	NJ 415+HJ 415
N 1016	—	—
	NF 216	NJ 216+HJ 216
N 216 E	—	—
	—	NJ 2216+HJ 2216
N 2216 E	—	—
	NF 316	NJ 316+HJ 316
N 316 E	—	—
N 2316	NF 2316	NJ 2316+HJ 2316
N 416	—	NJ 416+HJ 416
	NF 217	NJ 217+HJ 217
N 217 E	—	—
	—	NJ 2217+HJ 2217
N 2217 E	—	—
	NF 317	NJ 317+HJ 317
N 317 E	—	—
N 2317	NF 2317	NJ 2317+HJ 2317
N 417	—	NJ 417+HJ 417
N 1018	—	—
	NF 218	NJ 218+HJ 218
N 218 E	—	—
	—	NJ 2218+HJ 2218
N 2218 E	—	—
	NF 318	NJ 318+HJ 318
N 318 E	—	—
N 2318	NF 2318	NJ 2318+HJ 2318
N 418	—	NJ 418+HJ 418
	NF 219	NJ 219+HJ 219
N 219 E	—	—
	—	NJ 2219+HJ 2219
N 2219 E	—	—
	NF 319	NJ 319+HJ 319
N 319 E	—	—
N 2319	NF 2319	NJ 2319+HJ 2319
N 419	—	NJ 419+HJ 419
N 1020	—	—
	NF 220	NJ 220+HJ 220
N 220 E	—	—
	—	NJ 2220+HJ 2220
N 2220 E	—	—
	NF 320	NJ 320+HJ 320
N 320 E	—	—
N 2320	NF 2320	NJ 2320+HJ 2320
N 420	—	NJ 420+HJ 420
N 1021	—	—
N 221	NF 221	NJ 221+HJ 221
N 321	NF 321	NJ 321+HJ 321
N 421	—	Nj 421+HJ 421
N 1022	—	—
—	NF 222	NJ 222+HJ 222
N 222 E	—	—
N 2222	NF 2222	NJ 2222+HJ 2222
N 322	NF 322	NJ 322+HJ 322
N 2322	NF 2322	NJ 2322+HJ 2322
N 422	—	NJ 422+HJ 422
N 1024	—	—
—	NF 224	NJ 224+HJ 224
N 224E	—	—
N 2224	—	NJ 2224+HJ 2224
N 324	NF 324	NJ 324+HJ 324
N 2324	NF 2324	NJ 2324+HJ 2324
N 424	—	NJ 424+HJ 424
N 1026	—	—
N 226	NF 226	NJ 226+HJ 226
N 2226	NF 2226	NJ 2226+HJ 2226
N 326	NF 326	NJ 326+HJ 326
N 2326	NF 2326	NJ 2326+HJ 2326
N 426	—	NJ 426+HJ 426
N 1028	—	—
N 228	NF 228	NJ 228+HJ 228
N 2228		NJ 2228 HJ 2228
N 328	NF 328	NJ 328+HJ 328
N 2328	NF 2328	NJ 2328+HJ 2328
N 428	—	NJ 428+HJ 428
N 1030	—	—
N 230	NF 230	NJ 230+HJ 230
N 2230	NF 2230	NJ 2230+HJ 2230
N 330	NF 330	NJ 330+HJ 330
N 2330	NF 2330	NJ 2330+HJ 2330
N 430	—	NJ 430+HJ 430
N 1032	—	—
N 232	NF 232	NJ 232+HJ 232
N 2232		NJ 2232+HJ 2232
N 332	NF 332	NJ 332+HJ 332
N2332	NF 2332	—
N 1034	—	—
N 234	NF 234	NJ 234+HJ 234
N 334	—	—
N 2334	NF 2334	—
N 1036	—	—
N 236	—	NJ 236+HJ 236
N 336	—	—
N 2336	NF 2336	—
N 1038	—	—
N 238	—	NJ 238+HJ 238
N 2238	—	NJ 2238+HJ 2238
N 338	—	—
N 1040	—	—
N 240	—	NJ 240+HJ 240
N 2240	—	NJ 2240+HJ 2240
N 340	—	—
N 1004	—	—
N 244	—	NJ 244+HJ 244
N 2244	—	—
N 1048	—	—
N 248	—	NJ 248+HJ 248
N 348	—	—
N 1052	—	—
N 1056	—	—
N 1060	—	—
N 260	—	—
N 1064	—	—
N 1080	—	—

基本尺寸/mm			安装尺寸/mm				其他尺寸/mm						基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	rb(max)	Ew	d2	D2	B1	r(min)	r1(min)	Cr	C0r	脂	油	W≈
15	35	11	19	—	0.6	0.3	29.3	22	26.4	—	0.6	0.3	7.98	5.5	15000	19000	—
17	40	12	21	—	0.6	0.3	33.9	25.5	30.9	—	0.6	0.3	9.12	7	14000	18000	—
20	42	12	24	—	0.6	0.3	36.5	28.3	—	—	0.6	0.3	10.5	8	13000	17000	0.09
20	47	14	25	42	1	0.6	40	29.9	36.7	3	1	0.6	12.5	11	12000	16000	0.11
20	47	14	25	42	1	0.6	41.5	29.7	—	—	1	0.6	25.8	24	12000	16000	0.117
20	47	18	25	42	1	0.6	41.5	29.7	—	—	1	0.6	30.8	30	12000	16000	0.149
20	52	15	26.5	47	1	0.6	44.5	31.8	39.8	4	1.1	0.6	18	15	11000	15000	0.17
20	52	15	26.5	47	1	0.6	45.5	31.2	—	—	1.1	0.6	29	25.5	11000	15000	0.155
20	52	21	26.5	47	1	0.6	45.5	31.2	—	—	1.1	0.6	39.2	37.5	10000	14000	0.216
25	47	12	29	—	0.6	0.3	41.5	—	—	—	0.6	0.3	11	10.2	11000	15000	0.1
25	52	15	30	47	1	0.6	45	34.9	41.6	3	1	0.6	14.2	12.8	11000	14000	0.16
25	52	15	30	47	1	0.6	46.5	34.7	—	—	1	0.6	27.5	26.8	11000	14000	0.14
25	52	18	30	—	1	0.6	—	34.9	41.6	3	1	0.6	21.2	19.8	11000	14000	—
25	52	18	30	47	1	0.6	46.5	34.7	—	—	1	0.6	32.8	33.8	11000	14000	0.168
25	62	17	31.5	55	1	1	53	39	48	4	1.1	1.1	25.5	22.5	9000	12000	0.2
25	62	17	31.5	55	1	1	54	38.1	—	—	1.1	1.1	38.5	35.8	9000	12000	0.251
25	62	24	31.5	55	1	1	53	39	48	—	1.1	1.1	38.5	39.2	9000	12000	—
25	62	24	31.5	55	1	1	54	38.1	—	—	1.1	1.1	53.2	54.5	9000	12000	0.355
30	62	16	36	56	1	0.6	53.5	41.8	49.1	4	1	0.6	19.5	18.2	8500	11000	0.2
30	62	16	36	56	1	0.6	55.5	41.3	—	—	1	0.6	36	35.5	8500	11000	0.214
30	62	20	36	—	1	0.6	—	41.8	49.1	4	1	0.6	28.8	30.2	8500	11000	0.29
30	62	20	36	56	1	0.6	55.5	41.3	—	—	1	0.6	45.5	48	8500	11000	0.268
30	72	19	37	64	1	1	62	45.9	56.7	5	1.1	1.1	33.5	31.5	8000	10000	0.3
30	72	19	37	64	1	1	62.5	45	—	—	1.1	1.1	49.2	48.2	8000	10000	0.377
30	72	27	37	64	1	1	62	45.9	56.7	—	1.1	1.1	46.5	47.5	8000	10000	0.6
30	72	27	37	64	1	1	62.5	45	—	—	1.1	1.1	70	75.5	8000	10000	0.538
30	90	23	39	—	1.5	1.5	73	50.5	65.8	7	1.5	1.5	57.2	53	7000	9000	0.73
35	72	17	42	64	1	0.6	61.8	47.6	56.8	4	1.1	0.6	28.5	28	7500	9500	0.3
35	72	17	42	64	1	0.6	64	48.3	—	—	1.1	0.6	46.5	48	7500	9500	0.311
35	72	23	42	—	1	0.6	—	47.6	56.8	4	1.1	0.6	43.8	48.5	7500	9500	0.45
35	72	23	42	64	1	0.6	64	48.3	—	—	1.1	0.6	57.5	63	7500	9500	0.414
35	80	21	44	71	1.5	1	68.2	50.8	62.4	6	1.5	1.1	41	39.2	7000	9000	0.56
35	80	21	44	71	1.5	1	70.2	51.1	—	—	1.5	1.1	62	63.2	7000	9000	0.501
35	80	31	44	71	1.5	1	—	50.8	62.4	—	1.5	1.1	54.8	57	7000	9000	0.85
35	80	31	44	71	1.5	1	70.2	51.5	—	—	1.5	1.1	87.5	98.2	7000	9000	0.738
35	100	25	44	—	1.5	1.5	83	59	75.3	8	1.5	1.5	70.8	68.2	6000	7500	0.94
40	68	15	45	—	1	0.6	61	50.3	—	—	1	0.6	21.2	22	7500	9500	0.22
40	80	18	47	72	1	1	70	54.2	64.7	5	1.1	1.1	37.5	38.2	7000	9000	0.4
40	80	18	47	72	1	1	71.5	54.2	—	—	1.1	1.1	51.5	53	7000	9000	0.394
40	80	23	47	—	1	1	—	54.2	64.7	5	1.1	1.1	52	57.8	7000	9000	0.53
40	80	23	47	72	1	1	71.5	54.2	—	—	1.1	1.1	67.5	75.2	7000	9000	0.507
40	90	23	49	80	1.5	1.5	77.5	58.4	71.2	7	1.5	1.5	48.8	47.5	6300	8000	0.7
40	90	23	49	80	1.5	1.5	80	57.7	—	—	1.5	1.5	76.8	77.8	6300	8000	0.68
40	90	33	49	80	1.5	1.5	77.5	58.4	71.2	—	1.5	1.5	70.8	76.8	6300	8000	1.1
40	90	33	49	80	1.5	1.5	80	57.7	—	—	1.5	1.5	105	118	6300	8000	0.974
40	110	27	50	—	2	2	92	64.8	83.3	8	2	2	90.5	89.8	5600	7000	1.25
45	85	19	52	77	1	1	75	59	69.7	5	1.1	1.1	39.8	41	6300	8000	0.5
45	85	19	52	77	1	1	76.5	59.2	—	—	1.1	1.1	58.5	63.8	6300	8000	0.45
45	85	23	52	—	1	1	—	59	69.7	5	1.1	1.1	54.8	62.2	6300	8000	0.59
45	85	23	52	77	1	1	76.5	59.2	—	—	1.1	1.1	71	82	6300	8000	0.55
45	100	25	54	89	1.5	1.5	86.5	64	79.3	7	1.5	1.5	66.8	66.8	5600	7000	0.9
45	100	25	54	89	1.5	1.5	88.5	64.7	—	—	1.5	1.5	93	98	5600	7000	0.93
45	100	36	54	89	1.5	1.5	86.5	64	79.6	—	1.5	1.5	91.5	100	5600	7000	1.5
45	100	36	54	89	1.5	1.5	88.5	64.7	—	—	1.5	1.5	30	152	5600	7000	1.34
45	120	29	55	—	2	2	100.5	71.8	91.4	8	2	2	102	100	5000	6300	1.8
50	80	16	55	—	1	0.6	72.5	—	—	—	1	0.6	25	27.5	6300	8000	—
50	90	20	57	83	1	1	80.4	64.6	75.1	5	1.1	1.1	43.2	48.5	6000	7500	0.6
50	90	20	57	83	1	1	81.5	64.2	—	—	1.1	1.1	61.2	69.2	6000	7500	0.505
50	90	23	57	—	1	1	—	64.6	75.1	5	1.1	1.1	57.2	69.2	6000	7500	0.65
50	90	23	57	83	1	1	81.5	64.2	—	—	1.1	1.1	74.2	88.8	6000	7500	0.59
50	110	27	60	98	2	2	97	71.2	—	—	2	2	105	112	5300	6700	1.2
50	110	40	60	98	2	2	95	71	87.3	8	2	2	112	132	5300	6700	1.85
50	110	40	60	98	2	2	97	71.2	—	—	2	2	155	185	5300	6700	1.79
50	130	31	62	—	2.1	2.1	110.8	78.8	101	9	2.1	2.1	120	120	4800	6000	2.3
55	90	18	61.5	—	1	1	81.5	—	—	—	1.1	1	35.8	40	5600	7000	0.45
55	100	21	64	91	1.5	1	88.5	70.8	82.7	6	1.5	1.1	52.8	60.2	5300	6700	0.7
55	100	21	64	91	1.5	1	90	70.2	—	—	1.5	1.1	80.2	95.5	5300	6700	0.68
55	100	25	64	—	1.5	1	—	70.8	82.7	6	1.5	1.1	70.8	87.5	5300	6700	0.86
55	100	25	64	91	1.5	1	90	70.9	—	—	1.5	1.1	94.8	118	5300	6700	0.81
55	120	29	65	107	2	2	104.5	77.2	95.8	9	2	2	97.8	105	4800	6000	1.7
55	120	29	65	107	2	2	106.5	77.4	—	—	2	2	128	138	4800	6000	1.53
55	120	43	65	107	2	2	104.5	77.2	95.8	9	2	2	130	148	4800	6000	2.4
55	120	43	65	197	2	2	106.5	77.4	—	—	2	2	190	228	4800	6000	2.28
55	140	33	67	—	2.1	2.1	117.2	85.2	108	10	2.1	2.1	128	132	4300	5300	2.8
60	95	18	66.5	—	1	1	86.5	72.9	—	—	1.1	1	38.5	45	5300	6700	0.48
60	110	22	69	100	1.5	1.5	97	—	—	6	1.5	1.5	62.8	73.5	5000	6300	0.9
60	110	22	69	100	1.5	1.5	100	77.7	—	—	1.5	1.5	89.8	102	5000	6300	0.86
60	110	28	69	—	1.5	1.5	—	—	—	6	1.5	1.5	91.2	118	5000	6300	1.25
60	110	28	69	100	1.5	1.5	100	77.7	—	—	1.5	1.5	122	152	5000	6300	1.12
60	130	31	72	116	2.1	2.1	113	84.2	104	9	2.1	2.1	118	128	4500	5600	2
60	130	31	72	116	2.1	2.1	115	84.3	—	—	2.1	2.1	142	155	4500	5600	1.87
60	130	46	72	116	2.1	2.1	113	84.2	104	9	2.1	2.1	155	195	4500	5600	2
60	130	46	72	116	2.1	2.1	115	84.3	—	—	2.1	2.1	212	260	4500	5600	2.81
60	150	35	72	—	2.1	2.1	127	91.8	116	10	2.1	2.1	155	162	4000	5000	3.4
65	120	23	74	108	1.5	1.5	105.5	84.8	98.9	6	1.5	1.5	73.2	87.5	4500	5600	1.1
65	120	23	74	108	1.5	1.5	108.5	84.6	—	—	1.5	1.5	102	118	4500	5600	1.08
65	120	31	74	—	1.5	1.5	—	84.8	98.6	6	1.5	1.5	108	145	4500	5600	—
65	120	31	74	108	1.5	1.5	108.5	84.6	—	—	1.5	1.5	142	180	4500	5600	1.48
65	140	33	77	125	2.1	2.1	121.5	91	112	10	2.1	2.1	125	135	4000	5000	2.5
65	140	33	77	125	2.1	2.1	124.5	90.6	—	—	2.1	2.1	170	188	4000	5000	2.31
65	140	48	77	125	2.1	2.1	121.5	91	112	10	2.1	2.1	175	210	4000	5000	4
65	140	48	77	125	2.1	2.1	124.5	90.6	—	—	2.1	2.1	235	285	4000	5000	3.34
65	160	37	77	—	2.1	2.1	135.3	98.5	124	11	2.1	2.1	170	178	3800	4800	4
70	110	20	76.5	—	1	1	100	84.5	—	—	1.1	1	47.5	57	4800	6000	0.71
70	125	24	79	114	1.5	1.5	110.5	89.6	104	7	1.5	1.5	73.2	87.5	4300	5300	1.3
70	125	24	79	114	1.5	1.5	113.5	89.6	—	—	1.5	1.5	112	135	4300	5300	1.2
70	125	31	79	—	1.5	1.5	—	89.6	104	7	1.5	1.5	108	145	4300	5300	1.7
70	125	31	79	114	1.5	1.5	113.5	89.6	—	—	1.5	1.5	148	192	4300	5300	1.56
70	150	35	82	134	2.1	2.1	130	98	120	10	2.1	2.1	145	162	3800	4800	3.1
70	150	35	82	134	2.1	2.1	133	97.5	—	—	2.1	2.1	195	220	3800	4800	2.86
70	150	51	82	134	2.1	2.1	130	98	120	10	2.1	2.1	212	260	3800	4800	4.4
70	150	51	82	134	2.1	2.1	133	97.5	—	—	2.1	2.1	260	320	3800	4800	4.1
70	180	42	84	—	2.5	2.5	152	110	139	12	3	3	215	232	3400	4300	5.9
75	130	25	84	120	1.5	1.5	118.3	94	110	7	1.5	1.5	89	110	4000	5000	1.4
75	130	25	84	120	1.5	1.5	118.5	94.6	—	—	1.5	1.5	125	155	4000	5000	1.32
75	130	31	84	—	1.5	1.5	—	94	110	7	1.5	1.5	125	165	4000	5000	1.8
75	130	31	84	120	1.5	1.5	118.5	94.6	—	—	1.5	1.5	155	205	4000	5000	1.64
75	160	37	87	143	2.1	2.1	139.5	104	129	11	2.1	2.1	165	188	3600	4500	3.7
75	160	37	87	143	2.1	2.1	143	104.2	—	—	2.1	2.1	228	260	3600	4500	3.43
75	160	55	87	143	2,1	2.1	142.1	104	129	11	2.1	2.1	245	308	3600	4500	5.4
75	190	45	89	—	2.5	2.5	160.5	116	147	13	3	3	250	272	3200	4000	7.1
80	125	22	86.5	—	1	1	113.5	—	—	—	1.1	1	59.2	77.8	4300	5300	1
80	140	26	90	128	2	2	125	101	118	8	2	2	102	125	3800	4800	1.7
80	140	26	90	128	2	2	127.3	101.1	—	—	2	2	132	165	3800	4800	1.58
80	140	33	90	—	2	2	—	101	118	8	2	2	145	195	3800	4800	2.2
80	140	33	90	128	2	2	127.3	101.1	—	—	2	2	178	242	3800	4800	2.05
80	170	39	92	151	2.1	2.1	147	111	136	11	2.1	2.1	175	200	3400	4300	4.4
80	170	39	92	151	2.1	2.1	151	110.1	—	—	2.1	2.1	245	282	3400	4300	4.05
80	170	58	92	151	2.1	2.1	147	111	136	11	2.1	2.1	258	328	3400	4300	6.4
80	200	48	94	—	2.5	2.5	170	122	156	13	3	3	285	315	3000	3800	8.3
85	150	28	95	137	2	2	135.5	108	126	8	2	2	115	145	3600	4500	2.1
85	150	28	95	137	2	2	136.5	107.1	—	—	2	2	158	192	3600	4500	2
85	150	36	95	—	2	2	—	108	126	8	2	2	165	230	3600	4500	2.8
85	150	36	95	137	2	2	136.5	107.1	—	—	2	2	205	272	3600	4500	2.58
85	180	41	99	160	2.5	2.5	156	117	144	12	3	3	212	242	3200	4000	5.2
85	180	41	99	160	2.5	2.5	160	117.4	—	—	3	3	280	332	3200	4000	4.82
85	180	60	99	160	2.5	2.5	156.5	117	144	12	3	3	295	380	3200	4000	7.4
85	210	52	103	—	3	3	179.5	126	162	14	4	4	312	345	2800	3600	9.8
90	140	24	98	—	1.5	1	127	—	—	—	1.5	1.1	74	94.8	3800	4800	1.36
90	160	30	100	146	2	2	143	114	134	9	2	2	142	178	3400	4300	2.5
90	160	30	100	146	2	2	145	113.9	—	—	2	2	172	215	3400	4300	2.44
90	160	40	100	—	2	2	—	114	134	9	2	2	192	268	3400	4300	3.5
90	160	40	100	146	2	2	145	113.9	—	—	2	2	230	312	3400	4300	3.26
90	190	43	104	169	2.5	2.5	165	125	153	12	3	3	228	265	3000	3800	6.1
90	190	43	104	169	2.5	2.5	169.5	123.7	—	—	3	3	298	348	3000	3800	5.59
90	190	64	104	169	2.5	2.5	165	125	153	12	3	3	310	395	3000	3800	8.4
90	225	54	108	—	3	3	191.5	137	175	14	4	4	352	392	2400	3200	11
95	170	32	107	155	2.1	2.1	151.5	121	142	9	2.1	2.1	152	190	3200	4000	3.2
95	170	32	107	155	2.1	2.1	154.5	120.2	—	—	2.1	2.1	208	262	3200	4000	2.96
95	170	43	107	—	2.1	2.1	—	121	142	9	2.1	2.1	215	298	3200	4000	4.5
95	170	43	107	155	2.1	2.1	154.5	120.2	—	—	2.1	2.1	275	368	3200	4000	3.97
95	200	45	109	178	2.5	2.5	173.5	132	161	13	3	3	245	288	2800	3600	7
95	200	45	109	178	2.5	2.5	177.5	131.7	—	—	3	3	315	380	2800	3600	6.52
95	200	67	109	178	2.5	2.5	173.5	132	161	13	3	3	370	500	2800	3600	10.4
95	240	55	113	—	3	3	201.5	147	185	15	4	4	378	428	2200	3000	14
100	150	24	108	—	1.5	1	137	—	—	—	1.5	1.1	78	102	3400	4300	1.5
100	180	34	112	164	2.1	2.1	160	128	150	10	2.1	2.1	168	212	3000	3800	3.5
100	180	34	112	164	2.1	2.1	163	127	—	—	2.1	2.1	235	302	3000	3800	3.58
100	180	46	112	—	2.1	2.1	—	128	150	10	2.1	2.1	240	335	3000	3800	5.2
100	180	46	112	164	2.1	2.1	163	127	—	—	2.1	2.1	318	440	3000	3800	4.86
100	215	47	114	190	2.5	2.5	185.5	140	172	13	3	3	282	340	2600	3200	8.6
100	215	47	114	190	2.5	2.5	191.5	139.1	—	—	3	3	365	425	2600	3200	7.89
100	215	73	114	190	2.5	2.5	185.5	140	172	13	3	3	415	558	2600	3200	13.5
100	250	58	118	—	3	3	211	153	194	16	4	4	418	480	2000	2800	16
105	160	26	114	—	2	1	145.5	125.5	—	—	2	1.1	91.5	122	3200	4200	1.9
105	190	36	117	173	2.1	2.1	168.8	135	159	10	2.1	2.1	185	235	2800	3600	4
105	225	49	119	199	2.5	2.5	196	147	181	13	3	3	322	392	2200	3000	—
105	260	60	123	—	3	3	220.5	159	202	16	4	4	508	602	1900	2600	—
110	170	28	119	—	2	1	155	131	—	—	2	1.1	115	155	3000	3800	2.3
110	200	38	122	182	2.1	2.1	178.5	141	167	11	2.1	2.1	220	285	2600	3400	5
110	200	38	122	182	2.1	2.1	180.5	141.3	—	—	2.1	2.1	278	360	2600	3400	5.02
110	200	53	122	—	2.1	2.1	178.5	141	167	11	2.1	2.1	312	445	2600	3400	7.5
110	240	50	124	211	2.5	2.5	207	155	192	14	3	3	352	428	2000	2800	11
110	240	80	124	211	2.5	2.5	207	155	201	14	3	3	535	740	2000	2800	7.5
110	280	65	128	—	3	3	230.5	171	216	17	4	4	515	602	1800	2400	22
120	180	28	129	—	2	1	165	156	—	—	2	1.1	130	168	2600	3400	2.96
120	215	40	132	196	2.1	2.1	191.5	153	180	11	2.1	2.1	230	332	2200	3000	6.4
120	215	40	132	196	2.1	2.1	195.5	153	—	—	2.1	2.1	322	422	2200	3000	6.11
120	215	58	132	—	2.1	2.1	191.5	153	180	11	2.1	2.1	345	522	2200	3000	9.5
120	260	55	134	230	2.5	2.5	226	168	209	14	3	3	440	552	1900	2600	14
120	260	86	134	230	2.5	2.5	226	168	219	14	3	3	632	868	1900	2600	22.5
120	310	72	142	—	4	4	260	188	238	17	5	5	642	772	1700	2200	30
130	200	33	139	—	2	1	182	156	—	—	2	1.1	152	212	2400	3200	3.7
130	230	40	144	208	2.5	2.5	204	165	192	11	3	3	258	352	2000	2800	7
130	230	64	144	—	2.5	2.5	204	167	195	11	3	3	368	552	2000	2800	11.5
130	280	58	148	247	3	3	243	182	225	14	4	4	492	620	1700	2200	18
130	280	93	148	247	3	3	243	182	236	14	4	4	748	1060	1700	2200	28.5
130	340	78	152	—	4	4	289	—	—	18	5	5	782	942	1500	1900	39
140	210	33	149	—	2	1	192	—	—	—	2	1.1	158	220	2000	2800	4
140	250	42	154	—	2.5	2.5	221	179	208	11	3	3	302	415	1800	2400	9.1
140	250	68	154	—	2.5	2.5	221	179	208	11	3	3	438	700	1800	2400	15
140	300	62	158	—	3	3	260	196	241	15	4	4	545	690	1600	2000	22
140	300	102	158	—	3	3	260	192	252	15	4	4	825	1180	1600	2000	37
140	360	82	162	—	4	4	304	—	—	18	5	5	845	1020	1400	1800	—
150	225	34	161	—	2.1	1.5	206.5	177	—	—	2.1	1.5	188	268	1900	2600	4.8
150	270	45	164	—	2.5	2.5	238	193	225	12	3	3	360	490	1700	2200	11
150	270	73	164	—	2.5	2.5	238	193	225	12	3	3	530	772	1700	2200	17
150	320	65	168	—	3	3	277	209	270	15	4	4	595	765	1500	1900	26
150	320	108	168	—	3	3	277	209	270	15	4	4	930	1340	1500	1900	45
150	380	85	172	—	4	4	321	—	—	20	5	5	912	1100	1300	1700	53
160	240	38	171	—	2.1	1.5	220	—	—	—	2.1	1.5	212	302	1800	2400	6
160	290	48	174	—	2.5	2.5	257	206	250	12	3	3	405	552	1600	2000	14
160	290	80	174	—	2.5	2.5	257	205	252	12	3	3	590	898	1600	2000	25
160	340	68	178	—	3	3	292	—	—	—	4	4	628	825	1400	1800	31.6
160	340	114	178	—	3	3	—	—	—	—	4	4	972	1430	1400	1800	55.8
170	260	42	181	—	2.1	2.1	238	201	—	—	2.1	2.1	255	365	1700	2200	8.14
170	310	52	188	—	3	3	272	220	269	12	4	4	425	650	1500	1900	17.1
170	360	72	188	—	3	3	310	—	—	—	4	4	715	952	1300	1700	36
170	360	120	188	—	3	3	310	—	290	—	4	4	1110	1650	1300	1700	63
180	280	46	191	—	2.1	2.1	255	215	—	—	2.1	2.1	300	438	1600	2000	10.1
180	320	52	198	—	3	3	282	230	279	12	4	4	425	650	1400	1800	18
180	380	75	198	—	3	3	328	252	—	—	4	4	835	1100	1200	1600	42
180	380	126	198	—	3	3	330	—	306	—	4	4	1210	1780	1200	1600	71.2
190	290	46	201	—	2.1	2.1	—	225	—	—	2.1	2.1	335	495	1500	1900	10
190	340	55	208	—	3	3	299	244	295	13	4	4	512	745	1300	1700	23
190	340	92	208	—	3	3	299	—	295	13	4	4	975	1570	1300	1700	38.5
190	400	78	212	—	4	4	345	264	—	—	5	5	882	1190	1100	1500	50
200	310	51	211	—	2.1	2.1	283	239	—	—	2.1	2.1	408	615	1400	1800	14.3
200	360	58	218	—	3	3	316	258	312	14	4	4	570	842	1200	1600	26
200	360	98	218	—	3	3	316	256	313	14	4	4	1120	1725	1200	1600	—
200	420	80	222	—	4	4	—	280	—	—	5	5	972	1290	1000	1400	—
220	340	56	233	—	2.5	2.5	—	—	—	—	3	3	448	685	1200	1600	—
220	400	65	238	—	3	3	350	286	332	15	4	4	702	1050	1000	1400	36
220	400	108	238	—	3	3	350	—	—	—	4	4	1360	2330	1000	1400	62
240	360	56	253	—	2.5	2.5	330	282	—	—	3	3	470	745	1000	1400	21
240	440	72	258	—	3	3	385	313	365	16	4	4	880	1345	900	1200	48.2
240	500	95	262	—	4	4	430	—	—	—	5	5	1290	1810	800	1000	97.1
260	400	65	276	—	3	3	369.6	309	—	—	4	4	592	932	950	1300	31
280	420	65	296	—	3	3	384	329	—	—	4	4	600	965	850	1100	33
300	460	74	316	—	3	3	420	356	—	—	4	4	880	1470	800	1000	44.4
300	540	85	322	487	4	4	475	—	—	—	5	5	1360	2190	700	900	87.2
320	480	74	336	—	3	3	440	376	—	—	4	4	890	1520	750	950	47
400	600	90	420	—	4	4	552	470	—	—	5	5	1420	2480	560	700	88.8

基本尺寸/mm			安装尺寸/mm				其他尺寸/mm						基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	D	B	da(min)	Da(max)	ra(max)	rb(max)	Ew	d2	D2	B1	r(min)	r1(min)	Cr	C0r	脂	油	W≈
15	35	11	19	—	0.6	0.3	29.3	22	26.4	—	0.6	0.3	7.98	5.5	15000	19000	—
17	40	12	21	—	0.6	0.3	33.9	25.5	30.9	—	0.6	0.3	9.12	7	14000	18000	—
20	42	12	24	—	0.6	0.3	36.5	28.3	—	—	0.6	0.3	10.5	8	13000	17000	0.09
20	47	14	25	42	1	0.6	40	29.9	36.7	3	1	0.6	12.5	11	12000	16000	0.11
20	47	14	25	42	1	0.6	41.5	29.7	—	—	1	0.6	25.8	24	12000	16000	0.117
20	47	18	25	42	1	0.6	41.5	29.7	—	—	1	0.6	30.8	30	12000	16000	0.149
20	52	15	26.5	47	1	0.6	44.5	31.8	39.8	4	1.1	0.6	18	15	11000	15000	0.17
20	52	15	26.5	47	1	0.6	45.5	31.2	—	—	1.1	0.6	29	25.5	11000	15000	0.155
20	52	21	26.5	47	1	0.6	45.5	31.2	—	—	1.1	0.6	39.2	37.5	10000	14000	0.216
25	47	12	29	—	0.6	0.3	41.5	—	—	—	0.6	0.3	11	10.2	11000	15000	0.1
25	52	15	30	47	1	0.6	45	34.9	41.6	3	1	0.6	14.2	12.8	11000	14000	0.16
25	52	15	30	47	1	0.6	46.5	34.7	—	—	1	0.6	27.5	26.8	11000	14000	0.14
25	52	18	30	—	1	0.6	—	34.9	41.6	3	1	0.6	21.2	19.8	11000	14000	—
25	52	18	30	47	1	0.6	46.5	34.7	—	—	1	0.6	32.8	33.8	11000	14000	0.168
25	62	17	31.5	55	1	1	53	39	48	4	1.1	1.1	25.5	22.5	9000	12000	0.2
25	62	17	31.5	55	1	1	54	38.1	—	—	1.1	1.1	38.5	35.8	9000	12000	0.251
25	62	24	31.5	55	1	1	53	39	48	—	1.1	1.1	38.5	39.2	9000	12000	—
25	62	24	31.5	55	1	1	54	38.1	—	—	1.1	1.1	53.2	54.5	9000	12000	0.355
30	62	16	36	56	1	0.6	53.5	41.8	49.1	4	1	0.6	19.5	18.2	8500	11000	0.2
30	62	16	36	56	1	0.6	55.5	41.3	—	—	1	0.6	36	35.5	8500	11000	0.214
30	62	20	36	—	1	0.6	—	41.8	49.1	4	1	0.6	28.8	30.2	8500	11000	0.29
30	62	20	36	56	1	0.6	55.5	41.3	—	—	1	0.6	45.5	48	8500	11000	0.268
30	72	19	37	64	1	1	62	45.9	56.7	5	1.1	1.1	33.5	31.5	8000	10000	0.3
30	72	19	37	64	1	1	62.5	45	—	—	1.1	1.1	49.2	48.2	8000	10000	0.377
30	72	27	37	64	1	1	62	45.9	56.7	—	1.1	1.1	46.5	47.5	8000	10000	0.6
30	72	27	37	64	1	1	62.5	45	—	—	1.1	1.1	70	75.5	8000	10000	0.538
30	90	23	39	—	1.5	1.5	73	50.5	65.8	7	1.5	1.5	57.2	53	7000	9000	0.73
35	72	17	42	64	1	0.6	61.8	47.6	56.8	4	1.1	0.6	28.5	28	7500	9500	0.3
35	72	17	42	64	1	0.6	64	48.3	—	—	1.1	0.6	46.5	48	7500	9500	0.311
35	72	23	42	—	1	0.6	—	47.6	56.8	4	1.1	0.6	43.8	48.5	7500	9500	0.45
35	72	23	42	64	1	0.6	64	48.3	—	—	1.1	0.6	57.5	63	7500	9500	0.414
35	80	21	44	71	1.5	1	68.2	50.8	62.4	6	1.5	1.1	41	39.2	7000	9000	0.56
35	80	21	44	71	1.5	1	70.2	51.1	—	—	1.5	1.1	62	63.2	7000	9000	0.501
35	80	31	44	71	1.5	1	—	50.8	62.4	—	1.5	1.1	54.8	57	7000	9000	0.85
35	80	31	44	71	1.5	1	70.2	51.5	—	—	1.5	1.1	87.5	98.2	7000	9000	0.738
35	100	25	44	—	1.5	1.5	83	59	75.3	8	1.5	1.5	70.8	68.2	6000	7500	0.94
40	68	15	45	—	1	0.6	61	50.3	—	—	1	0.6	21.2	22	7500	9500	0.22
40	80	18	47	72	1	1	70	54.2	64.7	5	1.1	1.1	37.5	38.2	7000	9000	0.4
40	80	18	47	72	1	1	71.5	54.2	—	—	1.1	1.1	51.5	53	7000	9000	0.394
40	80	23	47	—	1	1	—	54.2	64.7	5	1.1	1.1	52	57.8	7000	9000	0.53
40	80	23	47	72	1	1	71.5	54.2	—	—	1.1	1.1	67.5	75.2	7000	9000	0.507
40	90	23	49	80	1.5	1.5	77.5	58.4	71.2	7	1.5	1.5	48.8	47.5	6300	8000	0.7
40	90	23	49	80	1.5	1.5	80	57.7	—	—	1.5	1.5	76.8	77.8	6300	8000	0.68
40	90	33	49	80	1.5	1.5	77.5	58.4	71.2	—	1.5	1.5	70.8	76.8	6300	8000	1.1
40	90	33	49	80	1.5	1.5	80	57.7	—	—	1.5	1.5	105	118	6300	8000	0.974
40	110	27	50	—	2	2	92	64.8	83.3	8	2	2	90.5	89.8	5600	7000	1.25
45	85	19	52	77	1	1	75	59	69.7	5	1.1	1.1	39.8	41	6300	8000	0.5
45	85	19	52	77	1	1	76.5	59.2	—	—	1.1	1.1	58.5	63.8	6300	8000	0.45
45	85	23	52	—	1	1	—	59	69.7	5	1.1	1.1	54.8	62.2	6300	8000	0.59
45	85	23	52	77	1	1	76.5	59.2	—	—	1.1	1.1	71	82	6300	8000	0.55
45	100	25	54	89	1.5	1.5	86.5	64	79.3	7	1.5	1.5	66.8	66.8	5600	7000	0.9
45	100	25	54	89	1.5	1.5	88.5	64.7	—	—	1.5	1.5	93	98	5600	7000	0.93
45	100	36	54	89	1.5	1.5	86.5	64	79.6	—	1.5	1.5	91.5	100	5600	7000	1.5
45	100	36	54	89	1.5	1.5	88.5	64.7	—	—	1.5	1.5	30	152	5600	7000	1.34
45	120	29	55	—	2	2	100.5	71.8	91.4	8	2	2	102	100	5000	6300	1.8
50	80	16	55	—	1	0.6	72.5	—	—	—	1	0.6	25	27.5	6300	8000	—
50	90	20	57	83	1	1	80.4	64.6	75.1	5	1.1	1.1	43.2	48.5	6000	7500	0.6
50	90	20	57	83	1	1	81.5	64.2	—	—	1.1	1.1	61.2	69.2	6000	7500	0.505
50	90	23	57	—	1	1	—	64.6	75.1	5	1.1	1.1	57.2	69.2	6000	7500	0.65
50	90	23	57	83	1	1	81.5	64.2	—	—	1.1	1.1	74.2	88.8	6000	7500	0.59
50	110	27	60	98	2	2	97	71.2	—	—	2	2	105	112	5300	6700	1.2
50	110	40	60	98	2	2	95	71	87.3	8	2	2	112	132	5300	6700	1.85
50	110	40	60	98	2	2	97	71.2	—	—	2	2	155	185	5300	6700	1.79
50	130	31	62	—	2.1	2.1	110.8	78.8	101	9	2.1	2.1	120	120	4800	6000	2.3
55	90	18	61.5	—	1	1	81.5	—	—	—	1.1	1	35.8	40	5600	7000	0.45
55	100	21	64	91	1.5	1	88.5	70.8	82.7	6	1.5	1.1	52.8	60.2	5300	6700	0.7
55	100	21	64	91	1.5	1	90	70.2	—	—	1.5	1.1	80.2	95.5	5300	6700	0.68
55	100	25	64	—	1.5	1	—	70.8	82.7	6	1.5	1.1	70.8	87.5	5300	6700	0.86
55	100	25	64	91	1.5	1	90	70.9	—	—	1.5	1.1	94.8	118	5300	6700	0.81
55	120	29	65	107	2	2	104.5	77.2	95.8	9	2	2	97.8	105	4800	6000	1.7
55	120	29	65	107	2	2	106.5	77.4	—	—	2	2	128	138	4800	6000	1.53
55	120	43	65	107	2	2	104.5	77.2	95.8	9	2	2	130	148	4800	6000	2.4
55	120	43	65	197	2	2	106.5	77.4	—	—	2	2	190	228	4800	6000	2.28
55	140	33	67	—	2.1	2.1	117.2	85.2	108	10	2.1	2.1	128	132	4300	5300	2.8
60	95	18	66.5	—	1	1	86.5	72.9	—	—	1.1	1	38.5	45	5300	6700	0.48
60	110	22	69	100	1.5	1.5	97	—	—	6	1.5	1.5	62.8	73.5	5000	6300	0.9
60	110	22	69	100	1.5	1.5	100	77.7	—	—	1.5	1.5	89.8	102	5000	6300	0.86
60	110	28	69	—	1.5	1.5	—	—	—	6	1.5	1.5	91.2	118	5000	6300	1.25
60	110	28	69	100	1.5	1.5	100	77.7	—	—	1.5	1.5	122	152	5000	6300	1.12
60	130	31	72	116	2.1	2.1	113	84.2	104	9	2.1	2.1	118	128	4500	5600	2
60	130	31	72	116	2.1	2.1	115	84.3	—	—	2.1	2.1	142	155	4500	5600	1.87
60	130	46	72	116	2.1	2.1	113	84.2	104	9	2.1	2.1	155	195	4500	5600	2
60	130	46	72	116	2.1	2.1	115	84.3	—	—	2.1	2.1	212	260	4500	5600	2.81
60	150	35	72	—	2.1	2.1	127	91.8	116	10	2.1	2.1	155	162	4000	5000	3.4
65	120	23	74	108	1.5	1.5	105.5	84.8	98.9	6	1.5	1.5	73.2	87.5	4500	5600	1.1
65	120	23	74	108	1.5	1.5	108.5	84.6	—	—	1.5	1.5	102	118	4500	5600	1.08
65	120	31	74	—	1.5	1.5	—	84.8	98.6	6	1.5	1.5	108	145	4500	5600	—
65	120	31	74	108	1.5	1.5	108.5	84.6	—	—	1.5	1.5	142	180	4500	5600	1.48
65	140	33	77	125	2.1	2.1	121.5	91	112	10	2.1	2.1	125	135	4000	5000	2.5
65	140	33	77	125	2.1	2.1	124.5	90.6	—	—	2.1	2.1	170	188	4000	5000	2.31
65	140	48	77	125	2.1	2.1	121.5	91	112	10	2.1	2.1	175	210	4000	5000	4
65	140	48	77	125	2.1	2.1	124.5	90.6	—	—	2.1	2.1	235	285	4000	5000	3.34
65	160	37	77	—	2.1	2.1	135.3	98.5	124	11	2.1	2.1	170	178	3800	4800	4
70	110	20	76.5	—	1	1	100	84.5	—	—	1.1	1	47.5	57	4800	6000	0.71
70	125	24	79	114	1.5	1.5	110.5	89.6	104	7	1.5	1.5	73.2	87.5	4300	5300	1.3
70	125	24	79	114	1.5	1.5	113.5	89.6	—	—	1.5	1.5	112	135	4300	5300	1.2
70	125	31	79	—	1.5	1.5	—	89.6	104	7	1.5	1.5	108	145	4300	5300	1.7
70	125	31	79	114	1.5	1.5	113.5	89.6	—	—	1.5	1.5	148	192	4300	5300	1.56
70	150	35	82	134	2.1	2.1	130	98	120	10	2.1	2.1	145	162	3800	4800	3.1
70	150	35	82	134	2.1	2.1	133	97.5	—	—	2.1	2.1	195	220	3800	4800	2.86
70	150	51	82	134	2.1	2.1	130	98	120	10	2.1	2.1	212	260	3800	4800	4.4
70	150	51	82	134	2.1	2.1	133	97.5	—	—	2.1	2.1	260	320	3800	4800	4.1
70	180	42	84	—	2.5	2.5	152	110	139	12	3	3	215	232	3400	4300	5.9
75	130	25	84	120	1.5	1.5	118.3	94	110	7	1.5	1.5	89	110	4000	5000	1.4
75	130	25	84	120	1.5	1.5	118.5	94.6	—	—	1.5	1.5	125	155	4000	5000	1.32
75	130	31	84	—	1.5	1.5	—	94	110	7	1.5	1.5	125	165	4000	5000	1.8
75	130	31	84	120	1.5	1.5	118.5	94.6	—	—	1.5	1.5	155	205	4000	5000	1.64
75	160	37	87	143	2.1	2.1	139.5	104	129	11	2.1	2.1	165	188	3600	4500	3.7
75	160	37	87	143	2.1	2.1	143	104.2	—	—	2.1	2.1	228	260	3600	4500	3.43
75	160	55	87	143	2,1	2.1	142.1	104	129	11	2.1	2.1	245	308	3600	4500	5.4
75	190	45	89	—	2.5	2.5	160.5	116	147	13	3	3	250	272	3200	4000	7.1
80	125	22	86.5	—	1	1	113.5	—	—	—	1.1	1	59.2	77.8	4300	5300	1
80	140	26	90	128	2	2	125	101	118	8	2	2	102	125	3800	4800	1.7
80	140	26	90	128	2	2	127.3	101.1	—	—	2	2	132	165	3800	4800	1.58
80	140	33	90	—	2	2	—	101	118	8	2	2	145	195	3800	4800	2.2
80	140	33	90	128	2	2	127.3	101.1	—	—	2	2	178	242	3800	4800	2.05
80	170	39	92	151	2.1	2.1	147	111	136	11	2.1	2.1	175	200	3400	4300	4.4
80	170	39	92	151	2.1	2.1	151	110.1	—	—	2.1	2.1	245	282	3400	4300	4.05
80	170	58	92	151	2.1	2.1	147	111	136	11	2.1	2.1	258	328	3400	4300	6.4
80	200	48	94	—	2.5	2.5	170	122	156	13	3	3	285	315	3000	3800	8.3
85	150	28	95	137	2	2	135.5	108	126	8	2	2	115	145	3600	4500	2.1
85	150	28	95	137	2	2	136.5	107.1	—	—	2	2	158	192	3600	4500	2
85	150	36	95	—	2	2	—	108	126	8	2	2	165	230	3600	4500	2.8
85	150	36	95	137	2	2	136.5	107.1	—	—	2	2	205	272	3600	4500	2.58
85	180	41	99	160	2.5	2.5	156	117	144	12	3	3	212	242	3200	4000	5.2
85	180	41	99	160	2.5	2.5	160	117.4	—	—	3	3	280	332	3200	4000	4.82
85	180	60	99	160	2.5	2.5	156.5	117	144	12	3	3	295	380	3200	4000	7.4
85	210	52	103	—	3	3	179.5	126	162	14	4	4	312	345	2800	3600	9.8
90	140	24	98	—	1.5	1	127	—	—	—	1.5	1.1	74	94.8	3800	4800	1.36
90	160	30	100	146	2	2	143	114	134	9	2	2	142	178	3400	4300	2.5
90	160	30	100	146	2	2	145	113.9	—	—	2	2	172	215	3400	4300	2.44
90	160	40	100	—	2	2	—	114	134	9	2	2	192	268	3400	4300	3.5
90	160	40	100	146	2	2	145	113.9	—	—	2	2	230	312	3400	4300	3.26
90	190	43	104	169	2.5	2.5	165	125	153	12	3	3	228	265	3000	3800	6.1
90	190	43	104	169	2.5	2.5	169.5	123.7	—	—	3	3	298	348	3000	3800	5.59
90	190	64	104	169	2.5	2.5	165	125	153	12	3	3	310	395	3000	3800	8.4
90	225	54	108	—	3	3	191.5	137	175	14	4	4	352	392	2400	3200	11
95	170	32	107	155	2.1	2.1	151.5	121	142	9	2.1	2.1	152	190	3200	4000	3.2
95	170	32	107	155	2.1	2.1	154.5	120.2	—	—	2.1	2.1	208	262	3200	4000	2.96
95	170	43	107	—	2.1	2.1	—	121	142	9	2.1	2.1	215	298	3200	4000	4.5
95	170	43	107	155	2.1	2.1	154.5	120.2	—	—	2.1	2.1	275	368	3200	4000	3.97
95	200	45	109	178	2.5	2.5	173.5	132	161	13	3	3	245	288	2800	3600	7
95	200	45	109	178	2.5	2.5	177.5	131.7	—	—	3	3	315	380	2800	3600	6.52
95	200	67	109	178	2.5	2.5	173.5	132	161	13	3	3	370	500	2800	3600	10.4
95	240	55	113	—	3	3	201.5	147	185	15	4	4	378	428	2200	3000	14
100	150	24	108	—	1.5	1	137	—	—	—	1.5	1.1	78	102	3400	4300	1.5
100	180	34	112	164	2.1	2.1	160	128	150	10	2.1	2.1	168	212	3000	3800	3.5
100	180	34	112	164	2.1	2.1	163	127	—	—	2.1	2.1	235	302	3000	3800	3.58
100	180	46	112	—	2.1	2.1	—	128	150	10	2.1	2.1	240	335	3000	3800	5.2
100	180	46	112	164	2.1	2.1	163	127	—	—	2.1	2.1	318	440	3000	3800	4.86
100	215	47	114	190	2.5	2.5	185.5	140	172	13	3	3	282	340	2600	3200	8.6
100	215	47	114	190	2.5	2.5	191.5	139.1	—	—	3	3	365	425	2600	3200	7.89
100	215	73	114	190	2.5	2.5	185.5	140	172	13	3	3	415	558	2600	3200	13.5
100	250	58	118	—	3	3	211	153	194	16	4	4	418	480	2000	2800	16
105	160	26	114	—	2	1	145.5	125.5	—	—	2	1.1	91.5	122	3200	4200	1.9
105	190	36	117	173	2.1	2.1	168.8	135	159	10	2.1	2.1	185	235	2800	3600	4
105	225	49	119	199	2.5	2.5	196	147	181	13	3	3	322	392	2200	3000	—
105	260	60	123	—	3	3	220.5	159	202	16	4	4	508	602	1900	2600	—
110	170	28	119	—	2	1	155	131	—	—	2	1.1	115	155	3000	3800	2.3
110	200	38	122	182	2.1	2.1	178.5	141	167	11	2.1	2.1	220	285	2600	3400	5
110	200	38	122	182	2.1	2.1	180.5	141.3	—	—	2.1	2.1	278	360	2600	3400	5.02
110	200	53	122	—	2.1	2.1	178.5	141	167	11	2.1	2.1	312	445	2600	3400	7.5
110	240	50	124	211	2.5	2.5	207	155	192	14	3	3	352	428	2000	2800	11
110	240	80	124	211	2.5	2.5	207	155	201	14	3	3	535	740	2000	2800	7.5
110	280	65	128	—	3	3	230.5	171	216	17	4	4	515	602	1800	2400	22
120	180	28	129	—	2	1	165	156	—	—	2	1.1	130	168	2600	3400	2.96
120	215	40	132	196	2.1	2.1	191.5	153	180	11	2.1	2.1	230	332	2200	3000	6.4
120	215	40	132	196	2.1	2.1	195.5	153	—	—	2.1	2.1	322	422	2200	3000	6.11
120	215	58	132	—	2.1	2.1	191.5	153	180	11	2.1	2.1	345	522	2200	3000	9.5
120	260	55	134	230	2.5	2.5	226	168	209	14	3	3	440	552	1900	2600	14
120	260	86	134	230	2.5	2.5	226	168	219	14	3	3	632	868	1900	2600	22.5
120	310	72	142	—	4	4	260	188	238	17	5	5	642	772	1700	2200	30
130	200	33	139	—	2	1	182	156	—	—	2	1.1	152	212	2400	3200	3.7
130	230	40	144	208	2.5	2.5	204	165	192	11	3	3	258	352	2000	2800	7
130	230	64	144	—	2.5	2.5	204	167	195	11	3	3	368	552	2000	2800	11.5
130	280	58	148	247	3	3	243	182	225	14	4	4	492	620	1700	2200	18
130	280	93	148	247	3	3	243	182	236	14	4	4	748	1060	1700	2200	28.5
130	340	78	152	—	4	4	289	—	—	18	5	5	782	942	1500	1900	39
140	210	33	149	—	2	1	192	—	—	—	2	1.1	158	220	2000	2800	4
140	250	42	154	—	2.5	2.5	221	179	208	11	3	3	302	415	1800	2400	9.1
140	250	68	154	—	2.5	2.5	221	179	208	11	3	3	438	700	1800	2400	15
140	300	62	158	—	3	3	260	196	241	15	4	4	545	690	1600	2000	22
140	300	102	158	—	3	3	260	192	252	15	4	4	825	1180	1600	2000	37
140	360	82	162	—	4	4	304	—	—	18	5	5	845	1020	1400	1800	—
150	225	34	161	—	2.1	1.5	206.5	177	—	—	2.1	1.5	188	268	1900	2600	4.8
150	270	45	164	—	2.5	2.5	238	193	225	12	3	3	360	490	1700	2200	11
150	270	73	164	—	2.5	2.5	238	193	225	12	3	3	530	772	1700	2200	17
150	320	65	168	—	3	3	277	209	270	15	4	4	595	765	1500	1900	26
150	320	108	168	—	3	3	277	209	270	15	4	4	930	1340	1500	1900	45
150	380	85	172	—	4	4	321	—	—	20	5	5	912	1100	1300	1700	53
160	240	38	171	—	2.1	1.5	220	—	—	—	2.1	1.5	212	302	1800	2400	6
160	290	48	174	—	2.5	2.5	257	206	250	12	3	3	405	552	1600	2000	14
160	290	80	174	—	2.5	2.5	257	205	252	12	3	3	590	898	1600	2000	25
160	340	68	178	—	3	3	292	—	—	—	4	4	628	825	1400	1800	31.6
160	340	114	178	—	3	3	—	—	—	—	4	4	972	1430	1400	1800	55.8
170	260	42	181	—	2.1	2.1	238	201	—	—	2.1	2.1	255	365	1700	2200	8.14
170	310	52	188	—	3	3	272	220	269	12	4	4	425	650	1500	1900	17.1
170	360	72	188	—	3	3	310	—	—	—	4	4	715	952	1300	1700	36
170	360	120	188	—	3	3	310	—	290	—	4	4	1110	1650	1300	1700	63
180	280	46	191	—	2.1	2.1	255	215	—	—	2.1	2.1	300	438	1600	2000	10.1
180	320	52	198	—	3	3	282	230	279	12	4	4	425	650	1400	1800	18
180	380	75	198	—	3	3	328	252	—	—	4	4	835	1100	1200	1600	42
180	380	126	198	—	3	3	330	—	306	—	4	4	1210	1780	1200	1600	71.2
190	290	46	201	—	2.1	2.1	—	225	—	—	2.1	2.1	335	495	1500	1900	10
190	340	55	208	—	3	3	299	244	295	13	4	4	512	745	1300	1700	23
190	340	92	208	—	3	3	299	—	295	13	4	4	975	1570	1300	1700	38.5
190	400	78	212	—	4	4	345	264	—	—	5	5	882	1190	1100	1500	50
200	310	51	211	—	2.1	2.1	283	239	—	—	2.1	2.1	408	615	1400	1800	14.3
200	360	58	218	—	3	3	316	258	312	14	4	4	570	842	1200	1600	26
200	360	98	218	—	3	3	316	256	313	14	4	4	1120	1725	1200	1600	—
200	420	80	222	—	4	4	—	280	—	—	5	5	972	1290	1000	1400	—
220	340	56	233	—	2.5	2.5	—	—	—	—	3	3	448	685	1200	1600	—
220	400	65	238	—	3	3	350	286	332	15	4	4	702	1050	1000	1400	36
220	400	108	238	—	3	3	350	—	—	—	4	4	1360	2330	1000	1400	62
240	360	56	253	—	2.5	2.5	330	282	—	—	3	3	470	745	1000	1400	21
240	440	72	258	—	3	3	385	313	365	16	4	4	880	1345	900	1200	48.2
240	500	95	262	—	4	4	430	—	—	—	5	5	1290	1810	800	1000	97.1
260	400	65	276	—	3	3	369.6	309	—	—	4	4	592	932	950	1300	31
280	420	65	296	—	3	3	384	329	—	—	4	4	600	965	850	1100	33
300	460	74	316	—	3	3	420	356	—	—	4	4	880	1470	800	1000	44.4
300	540	85	322	487	4	4	475	—	—	—	5	5	1360	2190	700	900	87.2
320	480	74	336	—	3	3	440	376	—	—	4	4	890	1520	750	950	47
400	600	90	420	—	4	4	552	470	—	—	5	5	1420	2480	560	700	88.8

无外圈圆柱滚子轴承(摘自GB/T 283-1994)

轴承代号
RN型

RN 204 E

RN 2204 E

RN 304 E

RN 2304 E

RN 205 E

RN 2205 E

RN 305 E

RN 2305 E

RN 206 E

RN 2206 E

RN 306 E

RN 2306 E

RN 207 E

RN 2307 E

RN 307 E

RN 2307 E

RN 407

RN 208 E

RN 2308 E

RN 308 E

RN 2308 E

RN 408

RN 209 E

RN 2209 E

RN 309 E

RN 2309 E

RN 1010

RN 210 E

RN 2210 E

RN310 E

RN 2310 E

RN 211E

RN 2211E

RN 311E

RN 2311E

RN 1012

RN 212 E

RN2212E

RN312

RN 2312E

RN 213 E

RN 2213E

RN 313 E

RN 2313 E

RN 1014

RN 214 E

RN 2214 E

RN 314 E

RN 2314 E

RN 215 E

RN 2215 E

RN 315 E

RN 2216 E

RN 316 E

RN 217 E

RN 2217 E

RN 317 E

RN 218 E

RN 2218 E

RN 318 E

RN 219 E

RN 2219 E

RN 319 E

RN 220 E

RN 2220 E

RN 320 E

RN 221

RN 321

RN 222 E

RN 322

RN 224 E

RN 324

RN 226

RN 326

RN 228

RN 328

RN 230

RN 230

RN 232

RN 332

RN 234

RN 334

RN 236

RN 336

RN 238

RN 338

RN 240

RN 340

RN 244

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm		基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	Ew	B	da(min)	Da(max)	ra(max)	a	r(min)	Cr	C0r	脂	油	W≈
20	41.5	14	25	37.3	1	2.5	1	25.8	24	12000	16000	—
20	41.5	18	25	37.3	1	3.5	1	30.8	30	12000	16000	—
20	45.5	15	26.5	41.2	1	2.5	1.1	29	25.5	11000	15000	—
20	45.5	21	26.5	41.2	1	3.5	1.1	39.2	37.5	10000	14000	—
25	46.5	15	30	42.3	1	3	1	27.5	26.8	11000	14000	—
25	46.5	18	30	42.3	1	3.5	1	32.8	33.8	11000	14000	—
25	54	17	31.5	49.4	1	3	1.1	38.5	35.8	9000	12000	—
25	54	24	31.5	49.4	1	4	1.1	53.2	54.5	9000	12000	—
30	55.5	16	36	50.5	1	3	1	36	35.5	8500	11000	—
30	55.5	20	36	50.5	1	3.5	1	45	48	8500	11000	—
30	62.5	19	37	58.2	1	3.5	1.1	49.2	48.2	8000	10000	—
30	62.5	27	37	58.2	1	4.5	1.1	70	75.5	8000	10000	—
35	64	17	42	59	1	3	1.1	46.5	48	7500	9500	—
35	64	23	42	59	1	4.5	1.1	57.5	63	7500	9500	—
35	70.2	21	44	64.3	1.5	3.5	1.5	62	63.2	7000	9000	—
35	70.2	31	44	64.3	1.5	5	1.5	87.5	98.2	7000	9000	—
35	83	25	44	—	1.5	—	1.5	70.8	68.2	6000	7500	0.64
40	71.5	18	47	66.2	1	3.5	1.1	51.5	53	7000	9000	—
40	71.5	23	47	66.2	1	4	1.1	67.5	75.2	7000	9000	—
40	80	23	49	73.3	1.5	4	1.5	76.8	77.8	6300	8000	—
40	80	33	49	73.3	1.5	5.5	1.5	105	118	6300	8000	—
40	92	27	50	—	2	—	2	90.5	89.8	5600	7000	—
45	76.5	19	52	71.2	1	3.5	1.1	58.5	63.8	6300	8000	—
45	76.5	23	52	71.2	1	4	1.1	71	82	6300	8000	—
45	88.5	25	54	81.5	1.5	4.5	1.5	93	98	5600	7000	—
45	88.5	36	54	81.5	1.5	6	1.5	130	152	5600	7000	—
50	72.5	16	55	—	1	—	1	25	27.5	6300	8000	—
50	81.5	20	57	77	1	4	1.1	61.2	69.2	6000	7500	—
50	81.5	23	57	77	1	4	1.1	74.2	88.8	6000	7500	—
50	97	27	60	89.6	2	5	2	105	112	5300	6700	—
50	97	40	60	89.6	2	6.5	2	155	185	5300	6700	—
55	90	21	64	85	1.5	3.5	1.5	80.2	95.5	5300	6700	—
55	90	25	64	85	1.5	4	1.5	94.8	118	5300	6700	—
55	106.5	29	65	98.2	2	5	2	128	138	4800	6000	—
55	106.5	43	65	98.2	2	6.5	2	190	228	4800	6000	—
60	86.5	18	66.5	—	1	—	1.1	38.5	45	5300	6700	0.303
60	100	22	69	93.2	1.5	4	1.5	89.8	102	5000	6300	—
60	100	28	69	93.2	1.5	4	1.5	122	152	5000	6300	—
60	115	31	72	106.5	2.1	5.5	2.1	142	155	4500	5600	—
60	115	46	72	106.5	2.1	7	2.1	212	260	4500	5600	—
65	108.5	23	74	101	1.5	4	1.5	102	118	4500	5600	—
65	108.5	31	74	101	1.5	4.5	1.5	142	180	4500	5600	—
65	124.5	33	77	114.6	2.1	5.5	2.1	170	188	4000	5600	—
65	124.5	48	77	114.6	2.1	8	2.1	235	285	4000	5000	—
70	100	20	76.5	—	1	—	1.1	47.5	57	4800	6000	—
70	113.5	24	79	105.8	1.5	4	1.5	112	135	4300	5300	—
70	113.5	31	79	105.8	1.5	4.5	1.5	148	192	4300	5300	—
70	133	35	82	123.5	2.1	5.5	2.1	195	220	3800	4800	—
70	133	51	82	123.5	2.1	8.5	2.1	260	320	3800	4800	—
75	118.5	25	84	111.4	1.5	4	1.5	125	155	4000	5000	—
75	118.5	31	84	111.4	1.5	4.5	1.5	155	205	4000	5000	—
75	143	37	87	131.6	2.1	5.5	2,1	228	260	3600	4500	—
80	127.3	33	90	119.8	2	4.5	2	178	242	3800	4800	—
80	151	39	92	139	2.1	6	2.1	245	282	3400	4300	—
85	136.5	28	95	129	2	4.5	2	158	192	3600	4500	—
85	136.5	36	95	129	2	5	2	205	272	3600	4500	—
85	160	41	99	147	3	6.5	3	280	332	3200	4000	—
90	145	30	100	136.4	2	5	2	172	215	3400	4300	—
90	145	40	100	136.4	2	6	2	230	312	3400	4300	—
90	169.5	43	104	155.5	3	6.5	3	298	348	3000	3800	—
95	154.5	32	107	145.5	2.1	5	2.1	208	262	3200	4000	—
95	154.5	43	107	145.5	2.1	6.5	2.1	275	368	3200	4000	—
95	177.5	45	109	163.5	2.5	7.5	3	315	380	2800	3600	—
100	163	34	112	152.8	2.1	5	2.1	235	302	3000	3800	—
100	163	46	112	152.8	2.1	6	2.1	318	440	3000	3800	—
100	191.5	47	114	175	2.5	7.5	3	365	425	2600	3200	—
105	168.8	36	117	161.2	2.1	7.5	2.1	185	235	2800	3600	2.76
105	195	49	119	184	2.5	9.5	3	322	392	2200	3000	—
110	180.5	38	122	170.2	2.1	6	2.1	278	360	2600	3400	—
110	207	50	124	195	2.5	9	3	352	428	2000	2800	—
120	195.5	40	132	183.5	2.1	6	2.1	322	422	2200	3000	—
120	226	55	134	213	2.5	9.5	3	440	552	1900	2600	—
130	204	40	144	195	2.5	8	3	258	352	2000	2800	4.48
130	243	58	148	229	3	10	4	492	620	1700	2200	—
140	221	42	154	211.5	2.5	8	3	302	415	1800	2400	5.94
140	260	62	158	245	3	11	4	545	690	1600	2000	13.2
150	238	45	164	228	2.5	8.5	3	360	490	1700	2200	—
150	277	65	168	262	3	11.5	4	595	765	1500	1900	17.04
160	255	48	174	245	2.5	9	3	405	552	1600	2000	—
160	292	68	178	276	3	13	4	628	825	1400	1800	—
170	272	52	188	262	3	10	4	425	650	1500	1900	—
170	310	72	188	293	3	13.5	4	715	952	1300	1700	—
180	282	52	198	270	3	10	4	425	650	1400	1800	—
180	328	75	198	309	3	13.5	4	835	1100	1200	1600	35.9
190	299	55	208	286.5	3	10.5	4	512	745	1300	1700	—
190	345	78	212	325	4	14	5	882	1190	1100	1500	31.6
200	316	58	218	302.5	3	11.5	4	570	842	1200	1600	—
200	360	80	222	340	4	15	5	972	1290	1000	1400	—
220	350	65	238	335	3	12.5	4	702	1050	1000	1400	—

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm		基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	Ew	B	da(min)	Da(max)	ra(max)	a	r(min)	Cr	C0r	脂	油	W≈
20	41.5	14	25	37.3	1	2.5	1	25.8	24	12000	16000	—
20	41.5	18	25	37.3	1	3.5	1	30.8	30	12000	16000	—
20	45.5	15	26.5	41.2	1	2.5	1.1	29	25.5	11000	15000	—
20	45.5	21	26.5	41.2	1	3.5	1.1	39.2	37.5	10000	14000	—
25	46.5	15	30	42.3	1	3	1	27.5	26.8	11000	14000	—
25	46.5	18	30	42.3	1	3.5	1	32.8	33.8	11000	14000	—
25	54	17	31.5	49.4	1	3	1.1	38.5	35.8	9000	12000	—
25	54	24	31.5	49.4	1	4	1.1	53.2	54.5	9000	12000	—
30	55.5	16	36	50.5	1	3	1	36	35.5	8500	11000	—
30	55.5	20	36	50.5	1	3.5	1	45	48	8500	11000	—
30	62.5	19	37	58.2	1	3.5	1.1	49.2	48.2	8000	10000	—
30	62.5	27	37	58.2	1	4.5	1.1	70	75.5	8000	10000	—
35	64	17	42	59	1	3	1.1	46.5	48	7500	9500	—
35	64	23	42	59	1	4.5	1.1	57.5	63	7500	9500	—
35	70.2	21	44	64.3	1.5	3.5	1.5	62	63.2	7000	9000	—
35	70.2	31	44	64.3	1.5	5	1.5	87.5	98.2	7000	9000	—
35	83	25	44	—	1.5	—	1.5	70.8	68.2	6000	7500	0.64
40	71.5	18	47	66.2	1	3.5	1.1	51.5	53	7000	9000	—
40	71.5	23	47	66.2	1	4	1.1	67.5	75.2	7000	9000	—
40	80	23	49	73.3	1.5	4	1.5	76.8	77.8	6300	8000	—
40	80	33	49	73.3	1.5	5.5	1.5	105	118	6300	8000	—
40	92	27	50	—	2	—	2	90.5	89.8	5600	7000	—
45	76.5	19	52	71.2	1	3.5	1.1	58.5	63.8	6300	8000	—
45	76.5	23	52	71.2	1	4	1.1	71	82	6300	8000	—
45	88.5	25	54	81.5	1.5	4.5	1.5	93	98	5600	7000	—
45	88.5	36	54	81.5	1.5	6	1.5	130	152	5600	7000	—
50	72.5	16	55	—	1	—	1	25	27.5	6300	8000	—
50	81.5	20	57	77	1	4	1.1	61.2	69.2	6000	7500	—
50	81.5	23	57	77	1	4	1.1	74.2	88.8	6000	7500	—
50	97	27	60	89.6	2	5	2	105	112	5300	6700	—
50	97	40	60	89.6	2	6.5	2	155	185	5300	6700	—
55	90	21	64	85	1.5	3.5	1.5	80.2	95.5	5300	6700	—
55	90	25	64	85	1.5	4	1.5	94.8	118	5300	6700	—
55	106.5	29	65	98.2	2	5	2	128	138	4800	6000	—
55	106.5	43	65	98.2	2	6.5	2	190	228	4800	6000	—
60	86.5	18	66.5	—	1	—	1.1	38.5	45	5300	6700	0.303
60	100	22	69	93.2	1.5	4	1.5	89.8	102	5000	6300	—
60	100	28	69	93.2	1.5	4	1.5	122	152	5000	6300	—
60	115	31	72	106.5	2.1	5.5	2.1	142	155	4500	5600	—
60	115	46	72	106.5	2.1	7	2.1	212	260	4500	5600	—
65	108.5	23	74	101	1.5	4	1.5	102	118	4500	5600	—
65	108.5	31	74	101	1.5	4.5	1.5	142	180	4500	5600	—
65	124.5	33	77	114.6	2.1	5.5	2.1	170	188	4000	5600	—
65	124.5	48	77	114.6	2.1	8	2.1	235	285	4000	5000	—
70	100	20	76.5	—	1	—	1.1	47.5	57	4800	6000	—
70	113.5	24	79	105.8	1.5	4	1.5	112	135	4300	5300	—
70	113.5	31	79	105.8	1.5	4.5	1.5	148	192	4300	5300	—
70	133	35	82	123.5	2.1	5.5	2.1	195	220	3800	4800	—
70	133	51	82	123.5	2.1	8.5	2.1	260	320	3800	4800	—
75	118.5	25	84	111.4	1.5	4	1.5	125	155	4000	5000	—
75	118.5	31	84	111.4	1.5	4.5	1.5	155	205	4000	5000	—
75	143	37	87	131.6	2.1	5.5	2,1	228	260	3600	4500	—
80	127.3	33	90	119.8	2	4.5	2	178	242	3800	4800	—
80	151	39	92	139	2.1	6	2.1	245	282	3400	4300	—
85	136.5	28	95	129	2	4.5	2	158	192	3600	4500	—
85	136.5	36	95	129	2	5	2	205	272	3600	4500	—
85	160	41	99	147	3	6.5	3	280	332	3200	4000	—
90	145	30	100	136.4	2	5	2	172	215	3400	4300	—
90	145	40	100	136.4	2	6	2	230	312	3400	4300	—
90	169.5	43	104	155.5	3	6.5	3	298	348	3000	3800	—
95	154.5	32	107	145.5	2.1	5	2.1	208	262	3200	4000	—
95	154.5	43	107	145.5	2.1	6.5	2.1	275	368	3200	4000	—
95	177.5	45	109	163.5	2.5	7.5	3	315	380	2800	3600	—
100	163	34	112	152.8	2.1	5	2.1	235	302	3000	3800	—
100	163	46	112	152.8	2.1	6	2.1	318	440	3000	3800	—
100	191.5	47	114	175	2.5	7.5	3	365	425	2600	3200	—
105	168.8	36	117	161.2	2.1	7.5	2.1	185	235	2800	3600	2.76
105	195	49	119	184	2.5	9.5	3	322	392	2200	3000	—
110	180.5	38	122	170.2	2.1	6	2.1	278	360	2600	3400	—
110	207	50	124	195	2.5	9	3	352	428	2000	2800	—
120	195.5	40	132	183.5	2.1	6	2.1	322	422	2200	3000	—
120	226	55	134	213	2.5	9.5	3	440	552	1900	2600	—
130	204	40	144	195	2.5	8	3	258	352	2000	2800	4.48
130	243	58	148	229	3	10	4	492	620	1700	2200	—
140	221	42	154	211.5	2.5	8	3	302	415	1800	2400	5.94
140	260	62	158	245	3	11	4	545	690	1600	2000	13.2
150	238	45	164	228	2.5	8.5	3	360	490	1700	2200	—
150	277	65	168	262	3	11.5	4	595	765	1500	1900	17.04
160	255	48	174	245	2.5	9	3	405	552	1600	2000	—
160	292	68	178	276	3	13	4	628	825	1400	1800	—
170	272	52	188	262	3	10	4	425	650	1500	1900	—
170	310	72	188	293	3	13.5	4	715	952	1300	1700	—
180	282	52	198	270	3	10	4	425	650	1400	1800	—
180	328	75	198	309	3	13.5	4	835	1100	1200	1600	35.9
190	299	55	208	286.5	3	10.5	4	512	745	1300	1700	—
190	345	78	212	325	4	14	5	882	1190	1100	1500	31.6
200	316	58	218	302.5	3	11.5	4	570	842	1200	1600	—
200	360	80	222	340	4	15	5	972	1290	1000	1400	—
220	350	65	238	335	3	12.5	4	702	1050	1000	1400	—

无内圈圆柱滚子轴承(摘自GB/T 283-1994)

轴承代号
RNU型

RNU 202

RNU 203

RNU 204 E

RNU 2204 E

RNU 304 E

RNU 2304 E

RNU 1005

RNU 205 E

RNU 2205 E

RNU 305 E

RNU 2305 E

RNU 206 E

RNU 2206 E

RNU 306 E

RNU 2306 E

RNU 207 E

RNU 2207 E

RNU 307 E

RNU 2307 E

RNU 208 E

RNU 2208E

RNU 308 E

RNU 2308 E

RNU 209 E

RNU 2209 E

RNU 309 E

RNU 2309 E

RNU 210 E

RNU 2210 E

RNU 310 E

RNU 2310 E

RNU 211 E

RNU 2211 E

RNU 311 E

RNU 2311 E

RNU 212 E

RNU 2212 E

RNU 312 E

RNU 2312 E

RNU 213 E

RNU 2213 E

RNU 1014

RNU 313 E

RNU 2313 E

RNU 214 E

RNU 2214 E

RNU 215 E

RNU 2215 E

RNU 314 E

RNU 2314 E

RNU 315 E

RNU 216 E

RNU 2216 E

RNU 2315

RNU 1017

RNU 217 E

RNU 2217 E

RNU 316 E

RNU 1018

RNU 218 E

RNU 2218 E

RNU 317 E

RNU 2317

RNU 219 E

RNU 2219 E

RNU 318 E

RNU 220 E

RNU 2220 E

RNU 319 E

RNU 1022

RNU 320 E

RNU 222 E

RNU 1024

RNU 3211

RNU 322

RNU 224 E

RNU 324

RNU 226

RNU 1028

RNU 326

RNU 228

RNU 1030

RNU 328

RNU 230

RNU 330

RNU 232

RNU 1036

RNU 332

RNU 234

RNU 236

RNU 334

RNU 238

RNU 336

RNU 240

RNU 338

RNU 340

RNU 244

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm		基本额定载荷/kN		极限转速/(r/min)		重量/kg
Fw	D	B	da(max)	Da(max)	ra(max)	a	r(min)	Cr	C0r	脂	油	W≈
20	35	11	22.4	31	0.6	3	0.6	7.98	5.5	15000	19000	0.038
22.9	40	12	25.3	36	0.6	3.25	0.6	9.12	7	14000	18000	—
26.5	47	14	29.8	42	1	2.5	1	25.8	24	12000	16000	0.089
26.5	47	18	29.8	42	1	3.5	1	30.8	30	12000	16000	0.113
27.5	52	15	32	45.5	1	2.5	1.1	29	25.5	11000	15000	0.12
27.5	52	21	32	45.5	1	3.5	1.1	39.2	37.5	10000	14000	0.168
30.5	47	12	32.6	43	0.6	3.25	0.6	11	10.2	11000	15000	—
31.5	52	15	34.9	47	1	3	1	27.5	26.8	11000	14000	0.104
31.5	52	18	34.9	47	1	3.5	1	33.8	33.8	11000	14000	0.124
34	62	17	39	55.5	1	3	1.1	38.5	35.8	9000	12000	0.193
34	62	24	39	55.5	1	4	1.1	53.2	54.5	9000	12000	0.272
37.5	62	16	41.8	57	1	3	1	36	35.5	8500	11000	0.159
37.5	62	20	41.8	57	1	3.5	1	45.5	48	8500	11000	0.202
40.5	72	19	46.2	61.5	1	3.5	1.1	49.2	48.2	8000	10000	0.285
40.5	72	27	46.2	61.5	1	4.5	1.1	70	75.5	8000	10000	0.409
44	72	17	47.4	61.5	1	3	1.1	46.5	48	7500	9500	0.233
44	72	23	47.4	61.5	1	4.5	1.1	57.5	63	7500	9500	0.307
46.2	80	21	50.3	72	1.5	3.5	1.5	62	63.2	7000	9000	0.379
46.2	80	31	50.3	72	1.5	5	1.5	87.5	98.2	7000	9000	0.557
49.5	80	18	54.2	73.5	1	3.5	1.1	51.5	53	7000	9000	0.294
49.5	80	23	54.2	73.5	1	4	1.1	67.5	75.2	7000	9000	0.38
52	90	23	58.3	82	1.5	4	1.5	76.8	77.8	6300	8000	0.515
52	90	33	58.3	82	1.5	5.5	1.5	105	118	6300	8000	0.738
54.5	85	19	59	78.5	1	3.5	1.1	58.5	63.8	6300	8000	0.335
54.5	85	23	59	78.5	1	4	1.1	71	82	6300	8000	0.407
58.5	100	25	64	92	1.5	4.5	1.5	93	98	5600	7000	0.703
58.5	100	36	64	92	1.5	6	1.5	130	152	5600	7000	1.01
59.5	90	20	64.1	83.5	1	4	1.1	61.2	69.2	6000	7500	0.369
59.5	90	23	64.1	83.5	1	4	1.1	74.2	88.8	6000	7500	0.433
65	110	27	71	101	2	5	2	105	112	5300	6700	0.896
65	110	40	71	101	2	6.5	2	155	185	5300	6700	1.34
66	100	21	70	92	1.5	3.5	1.5	80.2	95.5	5300	6700	0.508
66	100	25	70	92	1.5	4	1.5	94.8	118	5300	6700	0.601
70.5	120	29	77.2	111	2	5	2	128	138	4800	6000	1.16
70.5	120	43	77.2	111	2	6.5	2	190	228	4800	6000	1.74
72	110	22	77.6	102	1.5	4	1.5	89.8	102	5000	6300	0.632
72	110	28	77.6	102	1.5	4	1.5	122	152	5000	6300	0.831
77	130	31	82.5	119	2.1	5.5	2.1	142	155	4500	5600	1.4
77	130	46	82.5	119	2.1	7	2.1	212	260	4500	5600	2.12
78.5	120	23	84	112	1.5	4	1.5	102	118	4500	5600	0.796
78.5	120	31	84	112	1.5	4.5	1.5	142	180	4500	5600	1.09
80	110	20	83.8	103.5	1	5	1.1	47.5	57	4800	6000	—
82.5	140	33	90.8	129	2.1	5.5		170	188	4000	5000	1.75
82.5	140	48	90.8	129	2.1	8	2.1	235	285	4000	5000	2.54
83.5	125	24	88.6	117	1.5	4	1.5	112	135	4300	5300	0.878
83.5	125	31	88.6	117	1.5	4.5	1.5	148	192	4300	5300	1.15
88.5	130	25	92.9	122	1.5	4	1.5	125	155	4000	5000	0.964
88.5	130	31	92.9	122	1.5	4.5	1.5	155	205	4000	5000	1.21
89	150	35	97.5	139	2.1	5.5	2.1	195	220	3800	4800	2.18
89	150	51	97.5	139	2.1	8.5	2.1	260	320	3800	4800	3.11
95	160	37	103.5	149	2.1	5.5	2.1	228	260	3600	4500	2.62
95.3	140	26	100	131	2	4.5	2	132	165	3800	4800	1.14
95.3	140	33	100	131	2	4.5	2	178	242	3800	4800	1.49
95.5	160	55	103.5	149	2.1	—	2.1	245	308	3600	4500	4.54
96.5	130	22	100.8	123.5	1	5.5	1.1	64.5	81.6	4000	5000	0.72
100.5	150	28	107	141	2	4.5	2	158	192	3600	4500	1.48
100.5	150	36	107	141	2	5	2	205	272	3600	4500	1.93
101	170	39	111.8	159	2.1	6	2.1	245	282	3400	4300	3.1
103	140	24	107.8	132	1.5	6	1.5	74	94.8	3800	4800	0.98
107	160	30	114.2	151	2	5	2	172	215	3400	4300	1.79
107	160	40	114.2	151	2	6	2	230	312	3400	4300	2.41
108	180	41	115.5	167	2.5	6.5	3	280	332	3200	4000	3.66
108	180	60	115.5	167	2.5	—	3	295	380	3200	4000	6.47
112.5	170	32	120	159	2.1	5	2.1	208	262	3200	4000	2.22
112.5	170	43	120	159	2.1	6.5	2.1	275	368	3200	4000	2.97
113.5	190	43	125	177	2.5	6.5	3	298	348	3000	3800	4.27
119	180	34	128	169	2.1	5	2.1	235	302	3000	3800	2.68
119	180	46	128	169	2.1	6	2.1	318	440	3000	3800	3.65
121.5	200	45	132	187	2.5	7.5	3	315	380	2800	3600	4.86
125	170	28	130.7	161	2	6.5	2	115	155	3000	3800	1.91
127.5	215	47	140.5	202	2.5	7.5	3	365	425	2600	3200	5.98
132.5	200	38	141.5	189	2.1	6	2.1	278	360	2600	3400	3.69
135	180	28	140.7	171	2	6.5	2	130	168	2600	3400	2.31
135	225	49	147	212	2.5	9.5	3	322	392	2200	3000	—
143	240	50	155.5	227	2.5	9	3	352	428	2000	2800	—
143.5	215	40	153	204	2.1	6	2.1	322	422	2200	3000	4.52
154	260	55	168.5	247	2.5	9.5	3	440	552	1900	2600	—
156	230	40	165.5	217	2.5	8	3	258	352	2000	2800	5.6
158	210	33	164.5	201	2	8	2	158	220	2000	2800	—
167	280	58	182	264	3	10	4	492	620	1700	2200	—
169	250	42	179.5	237	2.5	8	3	302	415	1800	2400	—
169.5	225	35	176.7	214	2.1	8.5	2.1	188	268	1900	2600	3.64
180	300	62	196	284	3	11	4	545	690	1600	2000	—
182	270	45	193	257	2.5	8.5	3	360	490	1700	2200	—
193	320	65	210	304	3	11.5	4	595	765	1500	1900	—
195	290	48	205	277	2.5	9	3	405	552	1600	2000	—
205	280	46	214.5	269	2.1	10.5	2.1	300	438	1600	2000	—
208	340	68	225	324	3	13	4	628	825	1400	1800	—
208	310	52	219.8	294	3	10	4	425	650	1500	1900	—
218	320	52	230.5	304	3	10	4	425	650	1400	2800	—
220	360	72	238	344	3	13.5	4	715	952	1300	1700	—
231	340	55	244.5	324	3	10.5	4	512	745	1300	1700	—
232	380	75	251	364	3	13.5	4	835	1100	1200	1600	—
244	360	58	258	344	3	11	4	570	842	1200	1600	—
245	400	78	265	380	4	14	5	882	1190	1100	1500	—
260	420	80	280	400	4	15	5	972	1290	1000	1400	—
270	400	65	286	384	3	12.5	4	702	1050	1000	1400	—

基本尺寸/mm			安装尺寸/mm			其他尺寸/mm		基本额定载荷/kN		极限转速/(r/min)		重量/kg
d	Ew	B	da(min)	Da(max)	ra(max)	a	r(min)	Cr	C0r	脂	油	W≈
20	41.5	14	25	37.3	1	2.5	1	25.8	24	12000	16000	—
20	41.5	18	25	37.3	1	3.5	1	30.8	30	12000	16000	—
20	45.5	15	26.5	41.2	1	2.5	1.1	29	25.5	11000	15000	—
20	45.5	21	26.5	41.2	1	3.5	1.1	39.2	37.5	10000	14000	—
25	46.5	15	30	42.3	1	3	1	27.5	26.8	11000	14000	—
25	46.5	18	30	42.3	1	3.5	1	32.8	33.8	11000	14000	—
25	54	17	31.5	49.4	1	3	1.1	38.5	35.8	9000	12000	—
25	54	24	31.5	49.4	1	4	1.1	53.2	54.5	9000	12000	—
30	55.5	16	36	50.5	1	3	1	36	35.5	8500	11000	—
30	55.5	20	36	50.5	1	3.5	1	45	48	8500	11000	—
30	62.5	19	37	58.2	1	3.5	1.1	49.2	48.2	8000	10000	—
30	62.5	27	37	58.2	1	4.5	1.1	70	75.5	8000	10000	—
35	64	17	42	59	1	3	1.1	46.5	48	7500	9500	—
35	64	23	42	59	1	4.5	1.1	57.5	63	7500	9500	—
35	70.2	21	44	64.3	1.5	3.5	1.5	62	63.2	7000	9000	—
35	70.2	31	44	64.3	1.5	5	1.5	87.5	98.2	7000	9000	—
35	83	25	44	—	1.5	—	1.5	70.8	68.2	6000	7500	0.64
40	71.5	18	47	66.2	1	3.5	1.1	51.5	53	7000	9000	—
40	71.5	23	47	66.2	1	4	1.1	67.5	75.2	7000	9000	—
40	80	23	49	73.3	1.5	4	1.5	76.8	77.8	6300	8000	—
40	80	33	49	73.3	1.5	5.5	1.5	105	118	6300	8000	—
40	92	27	50	—	2	—	2	90.5	89.8	5600	7000	—
45	76.5	19	52	71.2	1	3.5	1.1	58.5	63.8	6300	8000	—
45	76.5	23	52	71.2	1	4	1.1	71	82	6300	8000	—
45	88.5	25	54	81.5	1.5	4.5	1.5	93	98	5600	7000	—
45	88.5	36	54	81.5	1.5	6	1.5	130	152	5600	7000	—
50	72.5	16	55	—	1	—	1	25	27.5	6300	8000	—
50	81.5	20	57	77	1	4	1.1	61.2	69.2	6000	7500	—
50	81.5	23	57	77	1	4	1.1	74.2	88.8	6000	7500	—
50	97	27	60	89.6	2	5	2	105	112	5300	6700	—
50	97	40	60	89.6	2	6.5	2	155	185	5300	6700	—
55	90	21	64	85	1.5	3.5	1.5	80.2	95.5	5300	6700	—
55	90	25	64	85	1.5	4	1.5	94.8	118	5300	6700	—
55	106.5	29	65	98.2	2	5	2	128	138	4800	6000	—
55	106.5	43	65	98.2	2	6.5	2	190	228	4800	6000	—
60	86.5	18	66.5	—	1	—	1.1	38.5	45	5300	6700	0.303
60	100	22	69	93.2	1.5	4	1.5	89.8	102	5000	6300	—
60	100	28	69	93.2	1.5	4	1.5	122	152	5000	6300	—
60	115	31	72	106.5	2.1	5.5	2.1	142	155	4500	5600	—
60	115	46	72	106.5	2.1	7	2.1	212	260	4500	5600	—
65	108.5	23	74	101	1.5	4	1.5	102	118	4500	5600	—
65	108.5	31	74	101	1.5	4.5	1.5	142	180	4500	5600	—
65	124.5	33	77	114.6	2.1	5.5	2.1	170	188	4000	5600	—
65	124.5	48	77	114.6	2.1	8	2.1	235	285	4000	5000	—
70	100	20	76.5	—	1	—	1.1	47.5	57	4800	6000	—
70	113.5	24	79	105.8	1.5	4	1.5	112	135	4300	5300	—
70	113.5	31	79	105.8	1.5	4.5	1.5	148	192	4300	5300	—
70	133	35	82	123.5	2.1	5.5	2.1	195	220	3800	4800	—
70	133	51	82	123.5	2.1	8.5	2.1	260	320	3800	4800	—
75	118.5	25	84	111.4	1.5	4	1.5	125	155	4000	5000	—
75	118.5	31	84	111.4	1.5	4.5	1.5	155	205	4000	5000	—
75	143	37	87	131.6	2.1	5.5	2,1	228	260	3600	4500	—
80	127.3	33	90	119.8	2	4.5	2	178	242	3800	4800	—
80	151	39	92	139	2.1	6	2.1	245	282	3400	4300	—
85	136.5	28	95	129	2	4.5	2	158	192	3600	4500	—
85	136.5	36	95	129	2	5	2	205	272	3600	4500	—
85	160	41	99	147	3	6.5	3	280	332	3200	4000	—
90	145	30	100	136.4	2	5	2	172	215	3400	4300	—
90	145	40	100	136.4	2	6	2	230	312	3400	4300	—
90	169.5	43	104	155.5	3	6.5	3	298	348	3000	3800	—
95	154.5	32	107	145.5	2.1	5	2.1	208	262	3200	4000	—
95	154.5	43	107	145.5	2.1	6.5	2.1	275	368	3200	4000	—
95	177.5	45	109	163.5	2.5	7.5	3	315	380	2800	3600	—
100	163	34	112	152.8	2.1	5	2.1	235	302	3000	3800	—
100	163	46	112	152.8	2.1	6	2.1	318	440	3000	3800	—
100	191.5	47	114	175	2.5	7.5	3	365	425	2600	3200	—
105	168.8	36	117	161.2	2.1	7.5	2.1	185	235	2800	3600	2.76
105	195	49	119	184	2.5	9.5	3	322	392	2200	3000	—
110	180.5	38	122	170.2	2.1	6	2.1	278	360	2600	3400	—
110	207	50	124	195	2.5	9	3	352	428	2000	2800	—
120	195.5	40	132	183.5	2.1	6	2.1	322	422	2200	3000	—
120	226	55	134	213	2.5	9.5	3	440	552	1900	2600	—
130	204	40	144	195	2.5	8	3	258	352	2000	2800	4.48
130	243	58	148	229	3	10	4	492	620	1700	2200	—
140	221	42	154	211.5	2.5	8	3	302	415	1800	2400	5.94
140	260	62	158	245	3	11	4	545	690	1600	2000	13.2
150	238	45	164	228	2.5	8.5	3	360	490	1700	2200	—
150	277	65	168	262	3	11.5	4	595	765	1500	1900	17.04
160	255	48	174	245	2.5	9	3	405	552	1600	2000	—
160	292	68	178	276	3	13	4	628	825	1400	1800	—
170	272	52	188	262	3	10	4	425	650	1500	1900	—
170	310	72	188	293	3	13.5	4	715	952	1300	1700	—
180	282	52	198	270	3	10	4	425	650	1400	1800	—
180	328	75	198	309	3	13.5	4	835	1100	1200	1600	35.9
190	299	55	208	286.5	3	10.5	4	512	745	1300	1700	—
190	345	78	212	325	4	14	5	882	1190	1100	1500	31.6
200	316	58	218	302.5	3	11.5	4	570	842	1200	1600	—
200	360	80	222	340	4	15	5	972	1290	1000	1400	—
220	350	65	238	335	3	12.5	4	702	1050	1000	1400	—

四列圆柱滚子轴承(摘自JB/T 5389.1-2005)

①FCDP型轴承同FCD型轴承外形尺寸和额定载荷相同。

轴承代号
FC型、FCD型

FC 2028104

FC 202970

FC 2234120

FC 2436105

FC 2640125

FC 2842125

FC 2942155

FC 2945156

FC 3045 120

FC 3046 156

FC 3248168

FC 3248124

FC 3450170

FC 3452120

FC 3652168

FC 3656180

FC 3852168

FC 3854200

FC 4056200

FC 4058192

FC 4260210

FC 4462192

FC 4464210

FC 4666206

FC 4668260

FC 4872220

FC 5070220

FC 5274220

FC 5276280

FC 5476230

FC 5678220

FC 5684280

FC 5882240

FC 6084218

FC 6084240

FCD 6084300①

FC 6490240

FC 6496290

FCD 6496350①

FC 6692340

FC 6892260

FCD 6896350①

FCD 72102370①

FCD 76108400①

FCD 80112410①

FCD 84120440①

主要尺寸/mm						基本额定载荷/kN
d	D	B	Fw	r(min)	r1(min)	Cr	C0r
100	140	104	111	1.5	1.1	335	730
100	145	70	113	1.5	1.1	218	432
110	170	120	127	2	2	605	1060
120	180	105	135	2	2	612	930
130	200	125	149	2	2	738	1220
140	210	125	158	2	2	718	1150
145	210	155	166	2	2	578	1590
145	225	156	169	2	2	838	1690
150	225	120	169	2	2	788	1290
150	230	156	174	2	2	840	1760
160	240	168	183	2.1	2.1	942	1950
160	240	124	183	2.1	2.1	690	1310
170	250	170	192	2.1	2.1	1070	2080
170	260	120	196	2.1	2.1	648	1020
180	260	168	202	2.1	2.1	1050	2170
180	280	180	207	2.1	2.1	1460	2340
190	260	168	212	2.1	2.1	755	2440
190	270	200	212	2.1	2.1	1360	3200
200	280	200	222	2.1	2.1	1340	3320
200	290	192	226	2.1	2.1	1230	2820
210	300	210	234	2.1	2.1	1540	3400
220	310	192	246	2.1	2.1	1230	3120
220	320	210	248	2.1	2.1	1510	3330
230	330	206	260	2.1	2.1	1350	3510
230	340	260	261	2.1	2.1	2000	4400
240	360	220	272	2.1	2.1	2070	3860
250	350	220	278	3	3	1610	4210
260	370	220	292	3	3	1530	3860
260	380	280	294	3	3	2270	5380
270	380	230	298	3	3	2140	4750
280	390	220	312	3	3	1690	4820
280	420	280	319	4	4	2670	5570
290	410	240	320	4	4	2470	5330
300	420	218	332	4	4	1980	4680
300	420	240	332	4	4	2170	5280
300	420	300	332	3	3	2920	7370
320	450	240	355	4	4	2220	5320
320	480	290	364	4	4	2980	5980
320	480	350	364	4	4	3970	8320
330	460	340	365	4	4	3300	9140
340	460	260	370	4	4	2650	7000
340	480	350	378	4	4	3570	9560
360	510	370	392	4	4	4040	10000
380	540	400	422	4	4	4930	12200
400	560	410	445	5	5	4480	13100
420	600	440	470	5	5	5450	14800

主要尺寸/mm						基本额定载荷/kN
d	D	B	Fw	r(min)	r1(min)	Cr	C0r
100	140	104	111	1.5	1.1	335	730
100	145	70	113	1.5	1.1	218	432
110	170	120	127	2	2	605	1060
120	180	105	135	2	2	612	930
130	200	125	149	2	2	738	1220
140	210	125	158	2	2	718	1150
145	210	155	166	2	2	578	1590
145	225	156	169	2	2	838	1690
150	225	120	169	2	2	788	1290
150	230	156	174	2	2	840	1760
160	240	168	183	2.1	2.1	942	1950
160	240	124	183	2.1	2.1	690	1310
170	250	170	192	2.1	2.1	1070	2080
170	260	120	196	2.1	2.1	648	1020
180	260	168	202	2.1	2.1	1050	2170
180	280	180	207	2.1	2.1	1460	2340
190	260	168	212	2.1	2.1	755	2440
190	270	200	212	2.1	2.1	1360	3200
200	280	200	222	2.1	2.1	1340	3320
200	290	192	226	2.1	2.1	1230	2820
210	300	210	234	2.1	2.1	1540	3400
220	310	192	246	2.1	2.1	1230	3120
220	320	210	248	2.1	2.1	1510	3330
230	330	206	260	2.1	2.1	1350	3510
230	340	260	261	2.1	2.1	2000	4400
240	360	220	272	2.1	2.1	2070	3860
250	350	220	278	3	3	1610	4210
260	370	220	292	3	3	1530	3860
260	380	280	294	3	3	2270	5380
270	380	230	298	3	3	2140	4750
280	390	220	312	3	3	1690	4820
280	420	280	319	4	4	2670	5570
290	410	240	320	4	4	2470	5330
300	420	218	332	4	4	1980	4680
300	420	240	332	4	4	2170	5280
300	420	300	332	3	3	2920	7370
320	450	240	355	4	4	2220	5320
320	480	290	364	4	4	2980	5980
320	480	350	364	4	4	3970	8320
330	460	340	365	4	4	3300	9140
340	460	260	370	4	4	2650	7000
340	480	350	378	4	4	3570	9560
360	510	370	392	4	4	4040	10000
380	540	400	422	4	4	4930	12200
400	560	410	445	5	5	4480	13100
420	600	440	470	5	5	5450	14800

<- 上一项下一项 ->
