滚动轴承的配合
配合表面的粗糙度和形位公差
轴与外壳孔配合面及端面的表面粗糙度
|
轴与轴承座孔配合面及端面的表面粗糙度 μm |
|||||||
|---|---|---|---|---|---|---|---|
|
轴或轴承座直径 /mm |
轴或轴承座孔配合表面直径公差等级 |
||||||
|
IT7 |
IT6 |
IT5 |
|||||
|
表 面 粗 糙 度 |
|||||||
|
超 过 |
到 |
Ra |
Ra |
Ra |
|||
|
磨 |
车 |
磨 |
车 |
磨 |
车 |
||
|
80 500 |
80 500 1250 |
1.6 1.6 3.2 |
3.2 3.2 6.3 |
0.8 1.6 1.6 |
1.6 3.2 3.2 |
0.4 0.8 1.6 |
0.8 1.6 3.6 |
|
端 面 |
3.2 |
6.3 |
3.2 |
6.3 |
1.6 |
3.2 |
|
轴和外壳孔的形位公差
|
轴和外壳孔的形位公差 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|

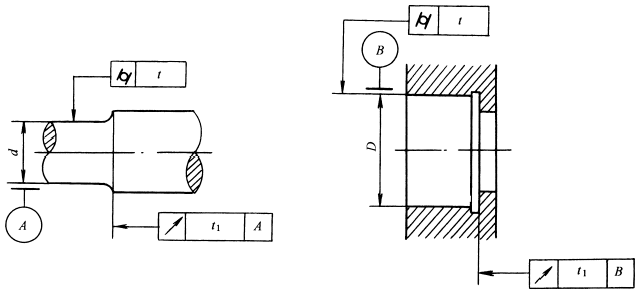

图 轴与轴承座孔配合表面及端面的形位公差
|
|||||||||
|
基本尺寸 /mm |
圆 柱 度 t |
端 面 圆 跳 动 t1 |
|||||||
|
轴 颈 |
外 壳 孔 |
轴 肩 |
外 壳 孔 肩 |
||||||
|
轴 承 公 差 等 级 |
|||||||||
|
0 |
6(6x) |
0 |
6(6x) |
0 |
6(6x) |
0 |
6(6x) |
||
|
超 过 |
到 |
公 差 值 /μm |
|||||||
|
6 10 |
6 10 18 |
2.5 2.5 3.0 |
1.5 1.5 2.0 |
4 4 5 |
2.5 2.5 3.0 |
5 6 8 |
3 4 5 |
8 10 12 |
5 6 8 |
|
18 30 50 |
30 50 80 |
4.0 4.0 5.0 |
2.5 2.5 3.0 |
6 7 8 |
4.0 4.0 5.0 |
10 12 15 |
6 8 10 |
15 20 25 |
10 12 15 |
|
80 120 180 |
120 180 250 |
6.0 8.0 10.0 |
4.0 5.0 7.0 |
10 12 14 |
6.0 8.0 10.0 |
15 20 20 |
10 12 12 |
25 30 30 |
15 20 20 |
|
250 315 400 |
315 400 500 |
12.0 13.0 15.0 |
8.0 9.0 10.0 |
16 18 20 |
12.0 13.0 15.0 |
25 25 25 |
15 15 15 |
40 40 40 |
25 25 25 |
|
500 630 800 |
630 800 100 |
— — — |
— — — |
22 25 28 |
16 18 20 |
— — — |
— — — |
50 50 60 |
30 30 40 |
|
1000 |
1250 |
— |
— |
33 |
24 |
— |
— |
60 |
40 |
