滚动轴承的公差与配合

如果轴承是以过盈配合安装于空心轴上，为使轴承的内圈和轴配合面之间有足够的压力，当空心轴的直径比大于0.5时，通常所取的过盈量要比安装于实心轴的大；而当空心轴的直径比小于0.5时，所取的过盈量与实心轴相同

式中　　C_i—— 空心轴的直径比；

C_e—— 轴承内圈的直径比；

d_e—— 轴承内圈的外径，mm；

d—— 轴承内径及空心轴的外径，mm；

d_i—— 空心轴的内径，mm；

D—— 轴承外径，mm；

k—— 系数，圆柱滚子轴承，22和23系列的调心球轴承，k＝0.25；其他轴承k＝0.3

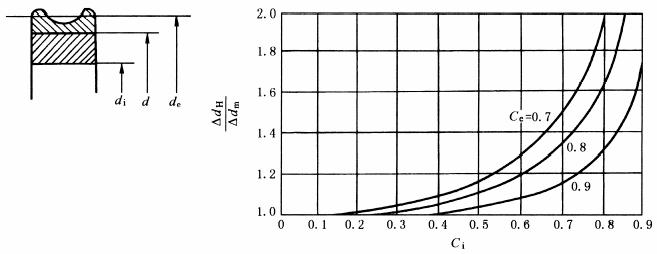

空心钢轴所需要的平均过盈量Δd_H与同直径实心钢轴所求得的平均过盈量Δd_m的关系如下图所示，并结合空心轴的实际直径比，选择空心轴的公差

例：选用公差等级为0级的6208轴承，安装于实心轴上，选用k5级公差，若安装于C_i＝0.8的空心轴上，所需的配合过盈量是多少，采用的公差带代号是什么？

经查轴承公差6208轴承内孔尺寸为，外径D＝80，轴采用公差带代号为k5，轴的尺寸为

根据式(1)得

从上图中查得当C_i＝0.8，C_e＝0.77时Δd_H/Δd_m≈1.7。因此，安装于空心轴所需的平均过盈量Δd_H＝1.7×13.5＝23μm此值符合m6的值。这时空心轴的公差带代号采用m6，其空心轴的尺寸为
