矩形花键连接

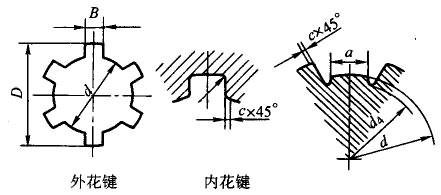

矩形花键基本尺寸系列(摘自GB/T 1144-2001)

注：1．r—圆角；N-键数；d-小径；c-倒角；D—大径；B—键宽或键槽宽。
2．d1和a值仅适用于展成法加工。
3．标记示例：
花键规格 N×d×D×B 例如6×23×26×6 花键副 6×23(H7/f7)×26(H10/a11)×6(H11/d10) GB/T 1144—2001
内花键 6×23H7×26H10×6H11 GB/T 1144—2001
外花键 6×23f7×26a11×6d10 GB/T 1144—2001
4．本表的单位是mm。

小径d 轻系列 轻系列c 轻系列 r 轻系列(参考)d1 min 轻系列(参考)a min 中系列 中系列c 中系列 r 中系列(参考)d1 min 中系列(参考)a min
规格N×d×D×B 规格N×d×D×B
11 - - - - - 6×11×14×3 0.2 0.1 - -
13 - - - - - 6×13×16×3.5 0.2 0.1 - -
16 - - - - - 6×16×20×4 0.3 0.2 14.4 1
18 - - - - - 6×18×22×5 0.3 0.2 16.6 1
21 - - - - - 6×21×25×5 0.3 0.2 19.5 2
23 6×23×26×6 0.2 0.1 22 3.5 6×23×28×6 0.3 0.2 21.2 1.2
26 6×26×30×6 0.3 0.2 24.5 3.8 6×26×32×6 0.4 0.3 23.6 1.2
28 6×28×32×7 0.3 0.2 26.6 4 6×28×34×7 0.4 0.3 25.8 1.4
32 8×32×36×6 0.3 0.2 30.3 2.7 8×32×38×6 0.4 0.3 29.4 1
36 8×36×40×7 0.3 0.2 34.4 3.5 8×36×42×7 0.4 0.3 33.4 1
42 8×42×46×8 0.3 0.2 40.5 5 8×42×48×8 0.4 0.3 39.4 2.5
46 8×46×50×9 0.3 0.2 44.6 5.7 8×46×54×9 0.5 0.4 42.6 1.4
52 8×52×58×10 0.4 0.3 49.6 4.8 8×52×60×10 0.5 0.4 48.6 2.5
56 8×56×62×l0 0.4 0.3 53.5 6.5 8×56×65×10 0.5 0.4 52 2.5
62 8×62×68×12 0.4 0.3 59.7 7.3 8×62×72×12 0.6 0.5 57.7 2.4
72 10×72×78×12 0.4 0.3 69.6 5.4 10×72×82×12 0.6 0.5 67.7 1
82 10×82×88×12 0.4 0.3 79.3 8.5 10×82×92×12 0.6 0.5 77 2.9
92 10×92×98×11 0.4 0.3 89.6 9.9 10×92×102×11 0.6 0.5 87.3 4.5
102 10×102×108×16 0.4 0.3 99.6 11.3 10×102×112×16 0.6 0.5 97.7 6.2
112 10×112×120×18 0.5 0.4 108.8 10.5 10×112×125×18 0.6 0.5 106.2 4.1

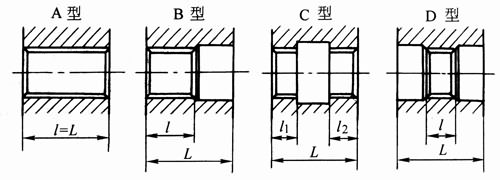

矩形内花键型式及长度系列(摘自GB/T 10081-1988)

注：本表的单位是mm。

花键小径d 花键长度l或l1+l2 孔的最大长度L 花键长度l或l1+l2系列
11 10～50 50 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
13 10～50 80 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
16～21 10～80 80 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
23～32 10～80 120 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
36～52 22～120 200 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
56～62 22～120 250 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
72～92 32～200 250 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200
102～112 32～200 300 10,12,15,18,22,25,28,30,32,36,38,42,45,48,50,56,60,63,71,75,80,85,90,95,100,110,120,130,140,160,180,200

矩形花键的尺寸公差带和表面粗糙度 Ra(摘自GB/T 1144-2001)

注：1．精密传动用的内花键，当需要控制键侧配合间隙时，槽宽可选用H7，一般情况下可选用H9。
2．d为H6和H7的内花键允许与高一级的外花键配合。
3. 本表的单位是μm。

内花键d 内花键D 内花键B 外花键d 外花键D 外花键B 装配型式
公差带 Ra 公差带 Ra 拉削后不热处理 拉削后热处理 Ra 公差带 Ra 公差带 Rａ 公差带 Ra
一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用 一般用
H7 0.8～1.6 H10 3.2 H9 H11 3.2 f7 0.8～1.6 a11 3.2 d10 1.6 滑动
H7 0.8～1.6 H10 3.2 H9 H11 3.2 g7 0.8～1.6 a11 3.2 f9 1.6 紧滑动
H7 0.8～1.6 H10 3.2 H9 H11 3.2 h7 0.8～1.6 a11 3.2 h10 1.6 固定
精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用 精密传动用
H5 0.4 H10 3.2 H7，H9 H7，H9 3.2 f5 0.4 a11 3.2 d8 0.8 滑动
H5 0.4 H10 3.2 H7，H9 H7，H9 3.2 g5 0.4 a11 3.2 f7 0.8 紧滑动
H5 0.4 H10 3.2 H7，H9 H7，H9 3.2 h5 0.4 a11 3.2 h8 0.8 固定
H6 0.8 H10 3.2 H7，H9 H7，H9 3.2 f6 0.8 a11 3.2 d8 0.8 滑动
H6 0.8 H10 3.2 H7，H9 H7，H9 3.2 g6 0.8 a11 3.2 f7 0.8 紧滑动
H6 0.8 H10 3.2 H7，H9 H7，H9 3.2 h6 0.8 a11 3.2 h8 0.8 固定

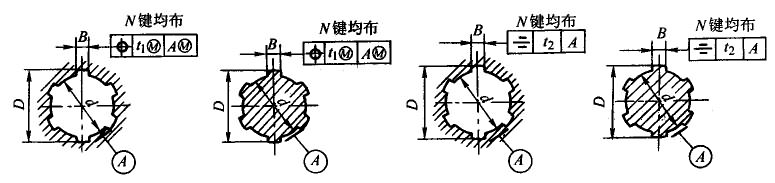

矩形花键的位置度、对称度公差(摘自GB/T 1144-2001)

注：1．花键的等分度公差值等于键宽的对称度公差。
2．本表的单位是mm。

键槽宽或键宽B - 键槽 键：滑动、固定 键：紧滑动 - 一般用 精密传动用
3 t1 0.01 0.01 0.006 t2 0.01 0.006
3.5～6 t1 0.015 0.015 0.01 t2 0.012 0.008
7～10 t1 0.02 0.02 0.013 t2 0.015 0.009
12～18 t1 0.025 0.025 0.016 t2 0.018 0.011
