螺纹紧固件的特点和应用
| 类型 | 结构图 | 特点及应用 |
|---|---|---|
| 螺栓连接 |
|
用于连接两个较薄的零件。在被连接件上开有通孔，插入螺栓后在螺栓的另一端拧上螺母。采用普通螺栓的钉杆与孔之间有间隙，通孔的加工要求较低，结构简单、装拆方便，应用广泛。采用铰制孔螺栓时（GB/T 27），孔与螺杆常采用过渡配合如H7/m6，H7/n6。这种连接能精确固定被连接件的相对位置，适于承受横向载荷，但孔的加工精度要求较高，常采用配钻、铰 |

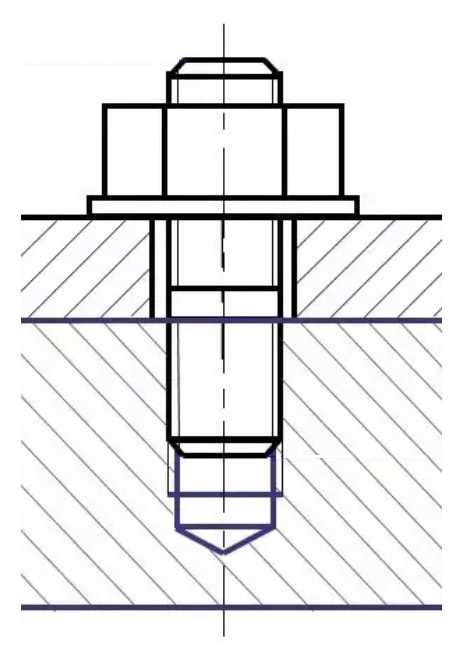

| 双头螺柱连接 |
|
用于被连件之一较厚，不宜于用螺栓连接，较厚的被连接件强度较差，又需经常拆卸的场合。在厚零件上作出螺纹孔，薄零件上作光孔，螺柱扭入螺纹孔中，用螺母压紧薄件。在拆卸时，只需旋下螺母而不必拆下双头螺柱，可避免大型被连接件上的螺纹孔损坏 |
| 螺钉连接 |
|
螺栓（或螺钉）直接拧入被连接件的螺纹孔中，不用螺母。结构比双头螺柱简单、紧凑。用于两个连接件中一个较厚，但不需经常拆卸，以免螺纹孔损坏 |
| 紧定螺钉连接 |
|
利用拧入零件螺纹孔中的螺纹末端顶住另一零件的表面或顶入另一零件上的凹坑中，以固定两个零件的相对位置。这种连接方式结构简单，有的可任意改变零件在周向或轴向的位置，便于调整，如电器开关旋扭的固定 |
| 机器螺钉 |
|
用于强度要求不高，螺纹直径小于10mm，螺钉拧入机体的场合 |
| 螺钉头全部或局部沉入被连接件，这种结构多用于要求外表面平整光洁的场合 | ||
| 自攻螺钉 |
|
用于连接强度要求不高的场合。被连接件可以是低碳钢、塑料、有色金属制品或硬质木材，但一般应预先制出底孔。若采用带钻头部分的自钻自攻螺钉，则不需预制底孔，用于有色金属，木材等 |
| 木螺钉连接 |
|
一般用于木结构的连接。木质件视其材质的硬度和木螺钉的长度，可以不预制或制出一定大小、深度的预制孔 |
| 自攻紧螺钉连接 |
|
其螺纹为弧形三角截面，螺钉经表面淬硬，可拧入金属材料的预制孔内，挤压形成内螺纹 |
| 挤压形成的内螺纹比切制的提高强度30％以上。螺钉的最小抗拉强度为800MPa | ||
| 自攻锁紧螺纹有低拧紧力矩、高锁紧性能，已在家用电器、电工和汽车行业中大量使用 | ||
| 紧固件 - 组合件连接 |
|
垫圈与外螺纹紧固件由标准件专业厂生产后组装成套供应。我国于1988年发布了23个紧固件组合件产品标准。这种连接件使用方便、省时、安全可靠，常用于密集采用紧固件连接的场合 |
