铆钉公称杆径和铆钉长度计算
铆钉公称杆径和铆钉长度计算

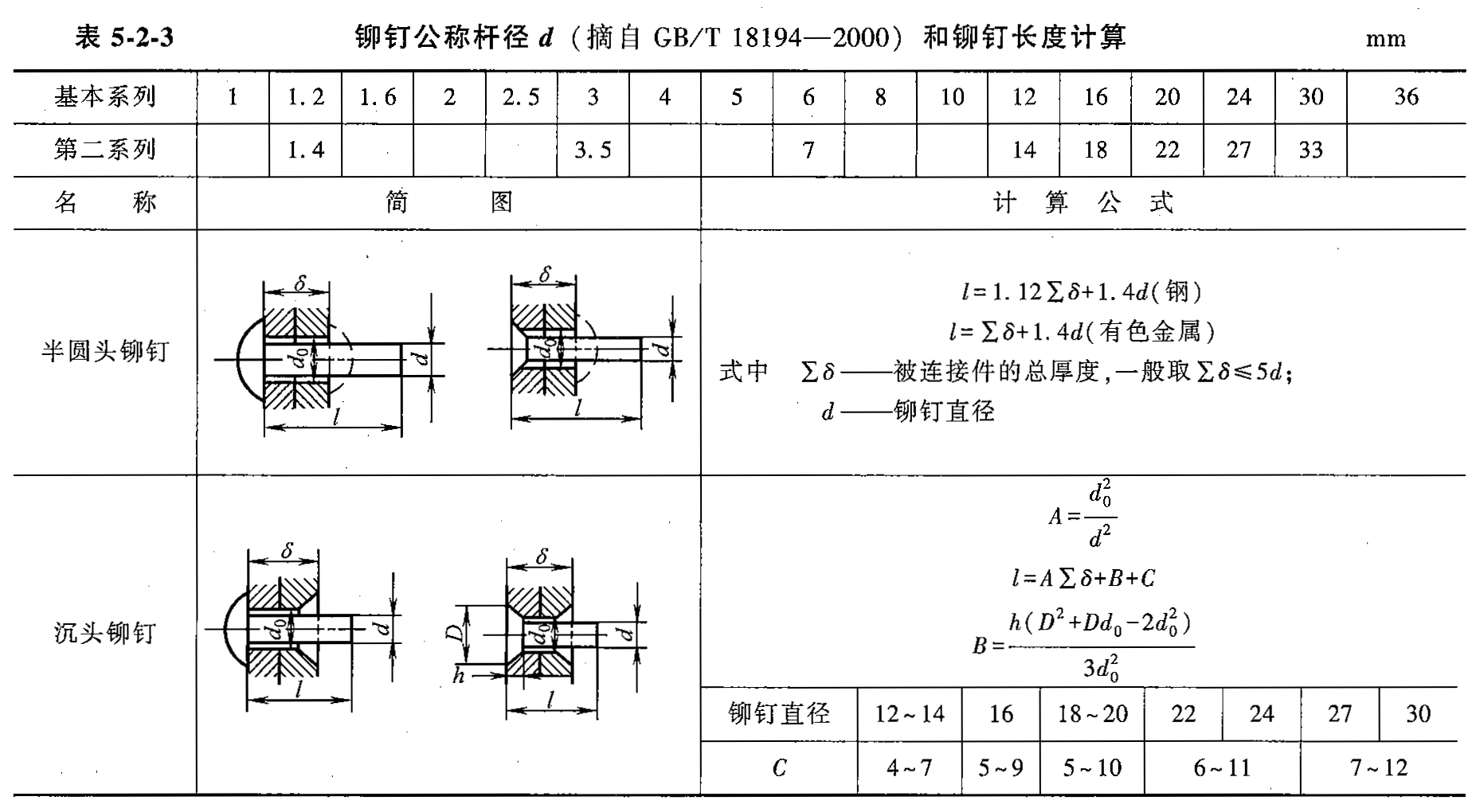

表5-2-3 铆钉公称杆径 d（摘自 GB/T 18194—2000）和铆钉长度计算
| 基本系列 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |||||||||||||||
| 第二系列 | 1.4 | 3.5 | 7 | 14 | 18 | 22 | 27 | 33 | ||||||||||||||||||||||||
| 铆成半圆头 | 简图 | 计算公式 | ||||||||||||||||||||||||||||||
|
钢： l = 1.12∑δ + 1.4d 有色金属： l = ∑δ + 1.4d
式中：
|
|||||||||||||||||||||||||||||||
| 铆成沉头 | 简图 | 计算公式 | ||||||||||||||||||||||||||||||
|
A = d20 / d2 l = A∑δ + B + C B = h(D2 + Dd0 − 2d20) / 3d20 |
|||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
铆钉长度计算
| 项目 | 公式 | 计算结果（mm） |
|---|
铆钉长度计算公式详解
铆钉杆径 (不适用于抽芯铆钉) [ISO 1051:1999] GB/T 18194-2000
范围
本标准规定了一般用途的、公称杆径为1~36mm的两个铆钉杆径系列。
本标准不适用于抽芯铆钉。
公称铆钉杆径
注：本表的单位是mm。当修订国家标准“铆钉”（不含抽芯铆钉）产品标准时， 应按 表1 选用铆钉杆径。这些杆径也可用于非标准产品。
| 基本系列 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
| 第二系列 | - | 1.4 | - | - | - | 3.5 | - | - | 7 | - | - | 14 | 18 | 20 | 27 | 33 | - |
