螺栓

六角头螺栓 ->

专用螺栓 ->

六角头螺栓

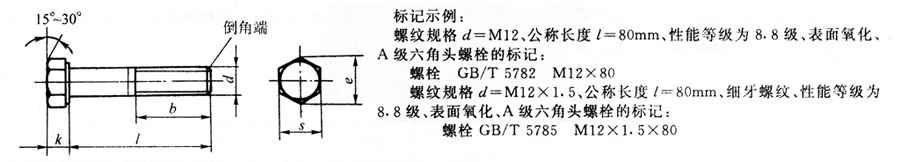

粗牙(摘自GB/T 5782-2000)、细牙(摘自GB/T 5785-2000)六角头螺栓

注：1. 括号内为非优选的螺纹规格，尽可能不采用。
2. 表面处理（钢）：氧化、镀锌钝化；
（不锈钢）：不经处理。
3. 性能等级：
螺栓直径d M8～M20 (M22)～(M39) M42～M64
钢 8.8、10.9 8.8、10.9 按协议
不锈钢 A2-70 A2-50 按协议
4．本表的单位是mm。
①长度系列(单位为mm)为20～50(5进位)、(55)、60、(65)、70～160(10进位)、180～400(20进位)。
②GB/T 5785规定为160～300。

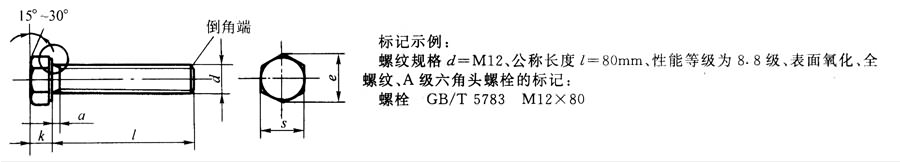

粗牙全螺纹六角头螺栓(摘自GB/T 5783-2000)

注：1. 括号内为非优选的螺纹规格。
2. 表面处理（钢）：氧化、镀锌钝化；
（不锈钢）：不经处理。
3. 性能等级：
螺栓直径d M3～M20 (M22)～(M39) M42～M64
钢 8.8、10.9 8.8、10.9 按协议
不锈钢 A2-70 A2-50 按协议
4．本表的单位是mm。
①长度系列(单位为mm)为6、8、10、12、16、20～75(5进位)、70～160(10进位)、160～200(20进位)。

螺纹规格 d(6g) a max da max e min s k 公称 l①长度范围
A级 B级 max min(A级) min(B级) A级 B级
M3 1.5 - 6.01 - 5.5 5.32 - 2 6～30 -
M5 2.4 - 8.79 - 8 7.78 - 3.5 10～50 -
M6 3 - 11.05 - 10 9.78 - 4 12～60 -
M8 3.75 - 14.38 - 13 12.73 - 5.3 16～80 -
M10 4.5 - 17.77 - 16 15.73 - 6.4 20～100 -
M12 5.25 - 20.03 - 18 17.73 - 7.5 25～120 -
(M14) 6 - 23.36 - 21 20.67 - 8.8 30～140 -
M16 6 - 26.75 - 24 23.67 - 10 30～100 -
(M18) 7.5 20.2 30.14 29.56 27 26.67 26.16 11.5 35～100 160～200
M20 7.5 22.4 33.53 - 30 29.67 12.5 40～150 160～200
(M22) 7.5 24.4 37.72 37.29 34 33.38 33 14 45～150 160～200
M24 9 26.4 39.98 - 36 35.38 15 40～100 -
(M27) 9 30.4 - 45.2 41 - 40 17 55～200 -
M30 10.5 33.4 - 50.85 46 - 45 18.7 60～200 -
(M33) 10.5 36.4 - 55.37 50 - 49 21 65～200 -
M36 12 39.4 - 60.79 55 - 53.8 22.5 70～200 -
(M39) 12 - - 66.44 60 - 58.8 25 80～200 -
M42 13.5 - - 71.03 65 - 63.1 26 80～200 -
(M45) 13.5 - - 76.95 70 - 68.1 28 90～200 -
M48 15 - - 82.6 75 - 73.1 30 100～200 -
(M52) 15 - - 88.25 80 - 78.1 33 100～200 -
M56 16.5 - - 93.56 85 - 82.8 35 110～200 -
(M60) 16.5 - - 99.21 90 - 87.8 38 110～200 -
M64 18 - - 104.86 95 - 92.8 40 120～200 -

细牙全螺纹六角头螺栓(摘自GB/T 5786-2000)

注：1. 括号内为非优选的螺纹规格。
2. 标记示例：
螺纹规格d=M12×1.5、公称长度l=80mm、细牙螺纹、性能等级为8.8级、表面氧化、全螺纹、A级六角头螺栓的标记：螺栓GB/T 5786 M12×1.5×80
3. 表面处理（钢）：氧化；
（不锈钢）：简单处理。
4. 性能等级：
螺栓直径d M8×1～(M20×2) (M22×1.5)～(M39×3) M42×3～M64×4
钢 5.6、8.8、10.9 5.6、8.8、10.9 按协议
不锈钢 A2-70、A4-70 A2-50、A4-50 按协议
5．本表的单位是mm。
①长度系列(单位为mm)为16、20～70(5进位)、70～160(10进位)、180～500(20进位)。

螺纹规格 a max e min s k 公称 l①长度范围
A级 B级 max min(A级) min(B级) A级 B级
M8×1 3 14.38 14.2 13 12.73 12.57 5.3 16～90 -
M10×1、(M10×1.25) 3(4)② 17.77 17.59 16 15.73 15.57 6.4 20～100 -
M12×1.5、(M12×1.25) 4.5(4)② 20.03 19.85 18 17.73 17.57 7.5 25～120 -
(M14×1.5) 4.5 23.36 22.78 21 20.67 20.16 8.8 30～140 -
M16×1.5 4.5 26.75 26.17 24 23.67 23.16 10 35～150 160
(M18×1.5) 4.5 30.14 29.56 27 26.67 26.16 11.5 35～150 160～180
(M20×2)、M20×1.5 4.5(6)② 33.53 32.95 30 29.67 29.16 12.5 40～150 160～200
(M22×1.5) 4.5 37.72 37.29 34 33.38 33 14 45～150 160～220
M24×2 6 39.98 39.55 36 35.38 35 15 40～150 160～200
(M27×2) 6 - 45.2 41 - 40 17 - 55～280
M30×2 6 - 50.85 46 - 45 18.7 - 40～220
(M33×2) 6 - 55.37 50 - 49 21 - 65～360
M36×3 9 - 60.79 55 - 53.8 22.5 - 40～220
(M39×3) 9 - 66.44 60 - 58.8 25 - 80～380
M42×3 9 - 71.3 65 - 63.1 26 - 90～420
(M45×3) 9 - 76.95 70 - 68.1 28 - 90～440
M48×3 9 - 82.6 75 - 73.1 30 - 100～480
(M52×4) 12 - 88.25 80 - 78.1 33 - 100～500
M56×4 12 - 93.56 85 - 82.8 35 - 120～500
(M60×4) 12 - 99.21 90 - 87.8 38 - 110～500
M64×4 12 - 104.86 95 - 92.8 40 - 130～500

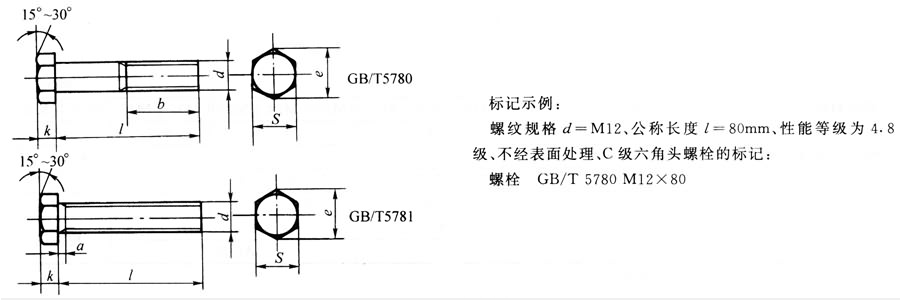

C级六角头螺栓(摘自GB/T 5780-2000)和全螺纹六角头螺栓(摘自GB/T 5781-2000)

注：1. 尽可能不采用括号内的规格。
2. 表面处理（钢）：1)不经处理；2)电镀；3)非电解锌粉覆盖层。
3. 性能等级
螺栓直径d M5～M36 (M14)～(M39) M42～M64
钢 3.6、4.6、4.8 3.6、4.6、4.8 按协议
4．本表的单位是mm。
①长度系列(单位为mm)为10、12、16、20～70(5进位)、70～150(10进位)、180～500(20进位)。

螺纹规格d(8g) b B a max e min k 公称 s l①长度范围
l≤125 125＜l≤200 l＜200 max min GB/T 5780 GB/T 5781
M5 16 22 35 2.4 8.63 3.5 8 7.64 25～50 10～50
M6 18 24 37 3 10.89 4 10 9.64 30～60 12～60
M8 22 28 41 4 14.2 5.3 13 12.57 40～80 16～80
M10 26 32 45 4.5 17.59 6.4 16 15.57 45～100 20～100
M12 30 36 49 5.3 19.85 7.5 18 17.57 55～120 25～180
(M14) 34 40 53 6 22.78 8.8 21 20.16 60～140 30～140
M16 38 44 57 6 26.17 10 24 23.16 65～160 30～160
(M18) 42 48 61 7.5 29.56 11.5 27 26.16 80～180 35～180
M20 46 52 65 7.5 32.95 12.5 30 29.16 65～200 40～200
(M22) 50 56 69 7.5 37.29 14 34 33 90～220 45～220
M24 54 60 73 9 39.55 15 36 35 100～240 50～240
(M27) 60 66 79 9 45.2 17 41 40 110～260 55～280
M30 66 72 85 10.5 50.85 18.7 46 45 120～300 60～300
(M33) 72 78 91 10.5 55.37 21 50 49 130～320 65～360
M36 - 84 97 12 60.79 22.5 55 53.8 140～360 70～360
(M39) - 90 103 12 66.44 25 60 58.8 150～400 80～400
M42 - 96 109 13.5 72.02 26 65 63.8 180～420 80～420
(M45) - 102 115 13.5 76.95 28 70 68.1 180～440 90～440
M48 - 108 121 15 82.6 30 75 73.1 200～480 100～480
(M52) - 116 129 15 82.25 33 80 78.1 200～500 100～500
M56 - - 137 16.5 93.56 35 85 82.8 240～500 110～500
(M60) - 132 145 16.5 99.21 38 90 87.8 240～500 120～500
M64 - - 153 18 104.86 40 95 92.8 260～500 120～500

专用螺栓

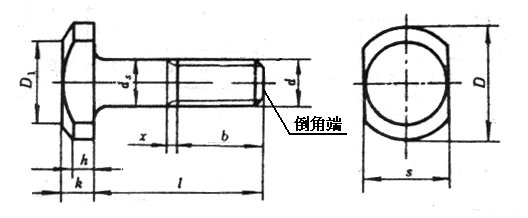

T形槽用螺栓(摘自GB/T 37-1988)

注：1. 尽可能不采用括号内的规格。
2. 本表的单位是mm。
3. 标记示例：
螺纹规格d=M12、公称长度l=80mm、性能等级为8.8、 表面氧化处理的T型槽用螺栓，标记为：螺栓 GB/T 37-1988 M12×80。
①长度系列（单位为mm）为20～50（5进位）、（55）、60、（65）、70～160（10进位）、180～300（20进位）。

螺纹规格
d(6g) 		b参考 B参考 b参考 ds max D k max s 公称 h x max ① 长度范围 性能等级
(钢) 		表面处理
(钢)
l≤125 125＜l≤200 l＞200
M5 16 － － 5 12 4.24 9 2.8 2 25～50 8.8 1)氧化;2)镀锌钝化
M6 18 － － 6 16 5.24 12 3.4 2.5 30～60 8.8 1)氧化;2)镀锌钝化
M8 22 28 － 8 20 6.24 14 4.1 3.2 35～80 8.8 1)氧化;2)镀锌钝化
M10 26 32 － 10 25 7.29 18 4.8 3.8 40～100 8.8 1)氧化;2)镀锌钝化
M12 30 36 － 12 30 8.89 22 6.5 4.2 45～120 8.8 1)氧化;2)镀锌钝化
M16 38 44 57 16 38 11.95 28 9.0 5 55～160 8.8 1)氧化;2)镀锌钝化
M20 46 52 65 20 46 14.35 34 10.4 6.3 65～200 8.8 1)氧化;2)镀锌钝化
M24 54 60 73 24 58 16.35 44 11.8 7.5 80～240 8.8 1)氧化;2)镀锌钝化
M30 66 72 85 30 75 20.42 56 14.5 8.8 90～300 8.8 1)氧化;2)镀锌钝化
M36 78 84 97 36 85 24.42 67 18.5 10 110～300 8.8 1)氧化;2)镀锌钝化
M42 － 96 109 42 95 28.42 76 22.0 11.3 130～300 按协议 1)氧化;2)镀锌钝化
M48 － 108 121 48 105 32.50 86 26.0 12.5 140～300 按协议 1)氧化;2)镀锌钝化

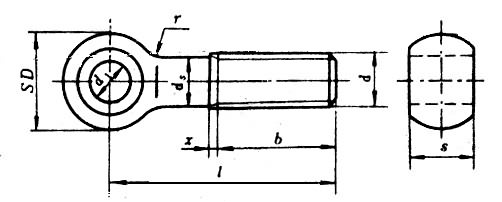

活节螺栓(摘自GB/T 798-1988)

注：1. 尽可能不采用括号内的规格。
2. 标记示例：
螺纹规格d=M12、公称长度l=80mm、性能等级为4.6、不经表面处理的活节颈螺栓，标记为：螺栓 GB/T 798 M12×80。
3. 本表的单位是mm。
①长度系列（单位为mm）为20～50（5进位）、（55）、60、（65）、70～160（10进位）、180～300（20进位）。

螺纹规格d(8g) 　d1 公称 　s 公称 b D x max l①长度范围 性能等级|钢 表面处理|钢
M4 3 5 14 8 1.75 20～35 4.6、5.6 1)不经处理;2)镀锌钝化
M5 4 6 16 10 2 25～45 4.6、5.6 1)不经处理;2)镀锌钝化
M6 5 8 18 12 2.5 30～55 4.6、5.6 1)不经处理;2)镀锌钝化
M8 6 10 22 14 3.2 35～70 4.6、5.6 1)不经处理;2)镀锌钝化
M10 8 12 26 18 3.8 40～110 4.6、5.6 1)不经处理;2)镀锌钝化
M12 10 14 30 20 4.2 50～130 4.6、5.6 1)不经处理;2)镀锌钝化
M16 12 18 38 28 5 60～160 4.6、5.6 1)不经处理;2)镀锌钝化
M20 16 22 52 34 6.3 70～180 4.6、5.6 1)不经处理;2)镀锌钝化
M24 20 26 60 42 7.5 90～260 4.6、5.6 1)不经处理;2)镀锌钝化
M30 25 34 72 52 8.8 110～300 4.6、5.6 1)不经处理;2)镀锌钝化
M36 30 40 84 64 10 130～300 4.6、5.6 1)不经处理;2)镀锌钝化

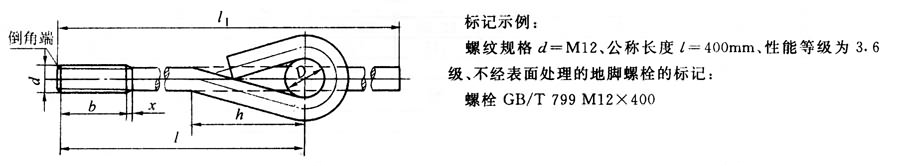

地角螺栓(摘自GB/T 799-1988)

注：本表的单位是mm。
①长度系列（单位为mm）为80、120、160、220、300、400、500、630、800、1000、1250、1500。

螺纹规格d(8g) 　b max 　b min D h l1 x max l①长度范围 性能等级 表面处理
钢　 钢　
M6 27 24 10 41 l+37 2.5 80～160 3.6 1)不经处理;2)氧化;3)镀锌钝化
M8 31 28 10 46 l+37 3.2 120～220 3.6 1)不经处理;2)氧化;3)镀锌钝化
M10 36 32 15 65 l+53 3.8 160～300 3.6 1)不经处理;2)氧化;3)镀锌钝化
M12 40 36 20 82 l+72 4.3 160～400 3.6 1)不经处理;2)氧化;3)镀锌钝化
M16 50 44 20 93 l+72 5.0 220～500 3.6 1)不经处理;2)氧化;3)镀锌钝化
M20 58 52 30 127 l+110 6.3 300～630 3.6 1)不经处理;2)氧化;3)镀锌钝化
M24 68 60 30 139 l+110 7.5 300～800 3.6 1)不经处理;2)氧化;3)镀锌钝化
M30 80 72 45 192 l+165 8.8 400～1000 3.6 1)不经处理;2)氧化;3)镀锌钝化
M36 94 84 60 244 l+217 10.0 500～1000 3.6 1)不经处理;2)氧化;3)镀锌钝化
M42 106 96 60 261 l+217 11.3 630～1250 按协议 1)不经处理;2)氧化;3)镀锌钝化
M48 118 108 70 302 l+255 12.5 630～1500 按协议 1)不经处理;2)氧化;3)镀锌钝化

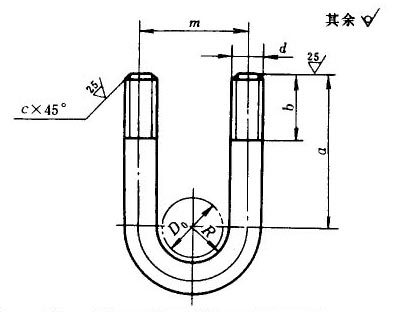

U形螺栓(摘自JB/ZQ 4321-1997)

标记示例：
管子外径D0=25mm使用的U形螺栓：U型螺栓 JB/ZQ 4321-1997 25
管子外径D0=25mm使用的表面镀锌U型螺栓：U型螺栓 JB/ZQ 4321-1997 25-Zn

注：1．表中L为毛坯长度，D0为管子外径。
2．技术要求：
a．螺栓的螺纹长度允差为：+2P。
b．螺纹基本尺寸按GB/T 196-1981规定的粗牙普通螺纹；其公差按GB/T 197-1981的6g级制造。
c．材料：Q235－A·F。
d．产品等级按GB/T 3103.1-1982规定的B级。

D0/mm R/mm d/mm L/mm a/mm b/mm m/mm c/mm 重量 /kg≈
14 8 M6 98 33 22 22 1 0.022
18 10 M6 108 35 22 26 1 0.024
22 12 M10 135 42 28 34 1.5 0.084
25 14 M10 143 44 28 38 1.5 0.09
33 18 M10 160 48 28 46 1.5 0.103
38 20 M12 192 55 32 52 2 0.169
42 22 M12 202 57 32 56 2 0.178
45 24 M12 210 59 32 60 2 0.187
48 25 M12 220 60 32 62 2 0.191
51 27 M12 225 62 32 66 2 0.2
57 31 M12 240 66 32 74 2 0.218
60 32 M12 250 67 32 76 2 0.223
76 40 M12 289 75 32 92 2 0.26
83 43 M12 310 78 32 98 2 0.273
89 46 M12 325 81 32 104 2 0.286
102 53 M16 365 93 38 122 2 0.593
108 56 M16 390 96 38 128 2 0.616
114 59 M16 405 99 38 134 2 0.64
133 69 M16 450 109 38 154 2 0.721
140 72 M16 470 112 38 160 2 0.745
159 82 M16 520 122 38 180 2 0.825
165 85 M16 538 125 38 186 2 0.85
219 112 M16 680 152 38 240 2 1.075
