型钢焊接接头尺寸、螺栓和铆钉连接规线、最小弯曲半径及截切

等边角钢

等边角钢　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
					标准JB/T5000.3—1998规定，卷圆冷弯弯曲半径(内半径)为： R≥45b
角钢尺寸		焊接接头尺寸			螺栓、铆钉连接规线		最小弯曲半径
角钢尺寸		焊接接头尺寸			螺栓、铆钉连接规线		热弯		冷弯
b	d	a	e	C	a′	D	R₁	R₂	R₁	R₂
20	3	17	4	3	13	4.5	95	85	345	335
20	4	16	5		13	4.5	90	85	335	325
25	3	22	4		15	5.5	120	110	435	425
25	4	21	5		15	5.5	115	105	425	415
30	3	27	4	4	18	6.6	145	130	530	515
30	4	26	5		18	6.6	140	130	520	505
36	3	33	4		20	9	175	160	640	625
	4	32	5				170	155	630	615
	5	31	6				170	145	620	605
40	3	37	4	5	22	11	195	180	735	715
	4	36	5				195	175	705	690
	5	35	6				190	170	695	680
45	3	42	4		25		220	200	810	790
	4	41	5				220	200	800	775
	5	40	6				215	195	790	770
	6	39	7				215	195	780	760
50	3	47	4		30	13	250	225	900	880
	4	46	5				245	220	880	860
	5	45	6				240	220	880	860
	6	44	7				240	220	870	850
56	3	53	4	6			280	255	1000	1090
	4	52	5				275	250	1000	980
	5	51	6				270	250	990	965
	8	48	9				265	240	965	940
63	4	59	5	7	35	17	310	285	1135	1105
	5	58	6				310	280	1120	1095
	6	57	7				305	280	1110	1085
	8	55	9				300	275	1090	1065
	10	53	11				295	270	1070	1045
70	4	66	5	8	40	20	350	315	1265	1235
	5	65	6				345	315	1255	1220
	6	64	7				340	310	1240	1210
	7	63	8				340	310	1230	1200
	8	62	9				335	305	1225	1115
75	5	70	6	9	45	21.5	370	335	1345	1310
	6	69	7				365	335	1335	1305
	7	68	8				365	330	1330	1295
	8	67	9				360	330	1330	1285
	10	65	11				355	325	1300	1265
80	5	75	6				395	360	1440	1400
	6	74	7				395	360	1430	1390
	7	73	8				390	355	1420	1385
	8	72	9				385	350	1420	1375
	10	70	11				380	345	1390	1355
90	6	84	7	10	50	23.5	445	405	1615	1575
	7	83	8				440	400	1605	1565
	8	82	9				440	400	1600	1560
	10	80	11				435	395	1575	1535
	12	78	13				425	390	1555	1515
100	6	94	7	12	55		495	450	1815	1765
	7	93	8				495	450	1795	1745
	8	92	9				485	440	1780	1740
	10	90	11				485	440	1765	1720
	12	88	13				475	435	1740	1700
	14	86	15				470	430	1720	1680
	16	84	17				465	425	1705	1665
110	7	103	8		60	26	555	505	1980	1930
	8	102	9				550	490	1965	1915
	10	100	11				535	490	1945	1895
	12	98	13				530	480	1930	1880
	14	96	15				520	475	1910	1860
125	8	117	9	14	70		620	560	2245	2190
	10	115	11				610	555	2225	2170
	12	113	13				600	550	2205	2150
	14	111	15				600	545	2205	2150
140	10	130	11		80	32	690	625	2500	2440
	12	128	13				680	620	2485	2425
	14	126	15				675	615	2460	2400
	16	124	17				670	610	2440	2380
160	10	150	11	16	90		790	720	2875	2805
	12	148	13				785	715	2855	2785
	14	146	15				775	705	2840	2765
	16	144	17				775	705	2815	2745
180	12	168	13		100		890	805	3230	3150
	14	166	15				880	800	3210	3130
	16	164	17				875	795	3190	3110
	18	162	19				870	790	3160	3080
200	14	186	15	18	110		985	895	3575	3485
	16	184	17				980	890	3565	3475
	18	182	19				970	885	3535	3445
	20	180	21				965	880	3525	3435
	24	176	25				950	870	3470	3390

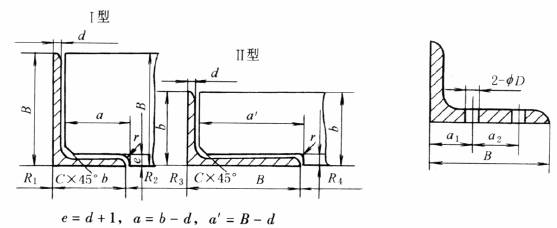

不等边角钢　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标准JB/T5000.3—1998规定的冷弯半径同等边角钢
角钢尺寸			焊接接头尺寸				螺栓、铆钉连接规线						最小弯曲半径
角钢尺寸			焊接接头尺寸										朝小的翼缘方向				朝大的翼缘方向
B	b	d	Ⅰ	Ⅱ	e	C	a₁	a₂	D	a₁	a₂	D	热弯		冷弯		热弯		冷弯
B	b	d	a	a'	e	C	a₁	a₂	D	a₁	a₂	D	R₁	R₂	R₁	R₂	R₃	R₄	R₃	R₄
25	16	3	13	22	4	3							80	75	290	285	110	100	400	395
25	16	4	12	21	5	3							75	70	280	280	105	100	390	385
32	20	3	17	29	4	4							100	90	370	360	140	130	520	510
32	20	4	16	28	5	4							100	90	360	360	140	130	510	500
40	25	3	22	37	4	5							130	115	470	470	180	180	655	655
40	25	4	21	36	5								125	115	460	460	175	160	645	630
45	28	3	25	42	4								150	135	535	535	200	185	745	730
45	28	4	24	41	5								145	130	520	525	200	185	735	720
50	32	3	29	47	4		18	22	6.6	18	20	6.6	170	150	610	610	225	210	835	815
50	32	4	28	46	5			22					165	150	600	600	220	190	820	790
56	36	3	33	53	4	7		25					190	170	690	690	255	235	935	915
		4	32	52	5								190	170	680	680	250	230	925	905
		5	31	51	6								185	165	670	670	250	230	915	895
63	40	4	36	59	5		20	32	9	20	28	9	210	190	760	760	285	260	1045	1020
		5	35	58	6								210	185	755	750	285	260	1035	1005
		6	34	57	7								205	185	745	745	280	255	1025	1005
		7	33	56	8								200	180	730	730	275	255	1015	995
70	45	4	41	66	5	8	25			25			240	215	860	860	320	295	1165	1140
		5	40	65	6								235	215	850	850	315	290	1160	1135
		6	39	64	7								235	210	840	840	310	290	1145	1125
		7	38	63	8								230	210	830	830	310	285	1140	1115
75	50	5	45	70	6	9	28			30			260	235	945	945	340	315	1255	1225
		6	44	69	7								260	235	935	935	335	310	1240	1215
		8	42	67	9								252	230	915	915	330	305	1220	1195
		10	40	65	11								245	225	895	890	325	300	1200	1175
80	50	5	45	75	6						35	11	265	235	955	955	360	330	1325	1295
		6	44	74	7								260	235	945	945	355	330	1310	1285
		7	43	73	8								260	235	935	935	355	325	1305	1275
		8	42	72	9								255	230	925	925	350	325	1295	1265
90	56	5	51	85	6	10	30	40	11		40	13	300	265	1075	1075	405	375	1495	1460
		6	50	84	7								295	265	1065	1065	405	375	1485	1450
		7	49	83	8								290	260	1055	1055	400	370	1470	1440
		8	48	82	9								290	260	1045	1045	395	365	1460	1430
100	63	6	57	94	7	12	35			40			335	300	1205	1170	455	415	1660	1620
		7	56	93	8								330	295	1195	1160	450	415	1645	1615
		8	55	92	9								325	290	1185	1150	440	410	1635	1600
		10	53	90	11								320	290	1165	1130	440	405	1615	1585
100	80	6	74	94	7								410	370	1485	1490	475	435	1730	1690
		7	73	93	8								410	370	1480	1480	470	430	1720	1680
		8	72	92	9								405	365	1470	1460	470	430	1710	1670
		10	70	90	11								400	360	1445	1450	460	425	1690	1650
110	70	6	64	104	7			55	15		45	15	370	335	1340	1340	500	460	1835	1795
		7	63	103	8								370	330	1330	1335	495	460	1820	1780
		8	62	102	9								365	330	1325	1320	490	455	1810	1775
		10	60	100	11								360	325	1305	1305	485	450	1790	1750
125	80	7	73	118	8	14	45			55	35	23.5	425	380	1530	1530	570	525	2080	2035
		8	72	117	9								420	380	1520	1520	565	520	2070	2025
		10	70	115	11								415	375	1500	1500	555	515	2050	2010
		12	68	113	13								410	370	1480	1480	550	510	2030	1980
140	90	8	82	132	9			70	21	60	40		480	430	1720	1720	635	585	2330	2280
		10	80	130	11								470	420	1700	1700	630	580	2315	2265
		12	78	128	13								465	420	1680	1680	620	575	2290	2245
		14	76	126	15								460	415	1660	1660	615	570	2270	2225
160	100	10	90	150	11	16	55	75			70	26	530	475	1905	1910	720	660	2640	2580
		12	88	148	13								525	470	1900	1885	710	655	2600	2565
		14	86	146	15								515	465	1870	1870	705	655	2595	2545
		16	84	144	17								510	460	1845	1845	700	645	2575	2525
180	110	10	100	170	11			90	26	65	80		590	525	2115	2115	810	745	2980	2910
		12	98	168	13								580	520	2095	2095	800	740	2940	2880
		14	96	166	15								575	520	2075	2085	795	735	2930	2870
		16	94	164	17								510	510	2055	2055	790	730	2900	2840
200	125	12	113	188	13	18	70			80			665	595	3030	2390	900	830	3295	3225
		14	111	186	15								655	590	3025	2370	890	820	3275	3205
		16	109	184	17								650	590	3020	2350	890	815	3255	3190
		18	107	182	19								640	580	3015	2330	880	815	3240	3180

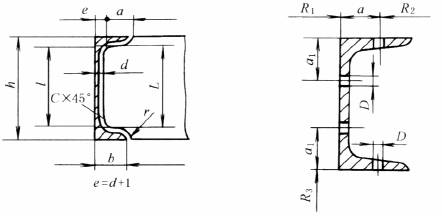

热轧普通槽钢

热轧普通槽钢　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标准JB/T5000.3—1998规定，卷圆冷弯弯曲半径为：R≥45b或R≥25h(随弯曲方向定)
型号	焊接接头尺寸					螺栓、铆钉连接规线				最小弯曲半径
	L	l	a	C	e	b	a	a₁	D	热弯			冷弯
	L	l	a	C	e	b	a	a₁	D	R₁	R₂	R₃	R₁	R₂	R₃
5	38	31	33	3	5.5	37	21	—	12	155	145	155	575	565	600
6.3	51	43	36	4	5.8	40	22	—	12	175	160	195	645	635	755
8	66	58	38	5	6.0	43	25	29	14	190	175	245	700	685	960
10	86	77	43	5	6.3	48	28	30	14	220	200	305	805	790	1200
12.6	104	94	48	6	6.5	53	30	34	18	250	230	385	910	890	1510
	124	114	52		7.0	58	35	36		270	250	430	1005	980	1680
	124	114	52		9.0	60	35	36		295	265	430	1065	1010	1680
16a	144	133	57		7.5	63	36	39	20	305	275	490	1105	1080	1920
16	144	133	57		9.5	65	36	39		320	290	490	1170	1140	1920
18a	162	150	61		8.0	68	38	40		335	305	555	1210	1180	2160
18	162	150	61		10.0	70	38	40		350	315	555	1270	1240	2160
20a	182	169	66	7	8.0	73	40	41	22	360	325	615	1300	1270	2400
20	182	169	66		10.0	75	40	41		375	340	615	1370	1335	2400
22a	200	186	70		8.0	77	42	43		380	345	675	1380	1345	2640
22	200	186	70		10.0	79	42	43		400	360	675	1450	1410	2640
	230	215	72		8	78	45	46	26	390	350	770	1415	1380	2995
					10	80				410	370		1485	1445
					12	82				430	385		1550	1505
	258	242	76		8.5	82	46	48		415	375	860	1505	1465	3360
					10.5	84				445	400		1575	1530
					12.5	86				455	410		1640	1595
	296	278	80	8	9	88	49	50	30	445	405	985	1620	1575	3840
					11	90				455	420		1690	1640
					13	92				485	435		1770	1710
	334	316	88	9	11.0	96	55	55		490	445	1105	1775	1720	4320
					12.0	98				505	455		1835	1795
					14.0	100				525	470		1890	1840
	370	352	90	10	11.5	100	60	59		515	460	1230	1855	1805	4800
					13.5	102				530	475		1915	1860
					15.5	104				555	490		1970	1915

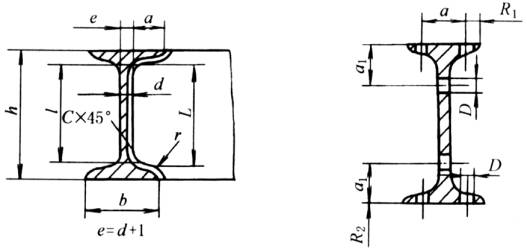

热轧普通工字钢

热轧普通工字钢　　　　　　　　　　　　　　　　　　　　　　　　/mm
标准JB/T5000.3—1998规定，卷圆冷弯弯曲半径为：R≥25h或R≥25b(随弯曲方向定)
型号	焊接接头尺寸					螺栓、铆钉连接规线				最小弯曲半径
	L	l	a	C	e	b	a	a₁	D	热弯		冷弯
	L	l	a	C	e	b	a	a₁	D	R₁	R₂	R₁	R₂
10	88	77	32	4	5.5	68	36	—	12	210	305	815	1200
12.6	106	95	35	4	6.0	74	40			225	385	890	1510
14	126	113	38	5	6.5	80	44			245	430	960	1680
16	144	130	41		7.0	88	48		14	270	490	1055	1920
18	164	149	44		7.5	94	50	45	17	290	555	1130	2160
	182	166	47		8.0	100	54	47		305	615	1200	2400
	182	166	47		10.0	102	54	47		315	615	1220	2400
	202	185	52		8.5	110	60	48		340	675	1320	2640
	202	185	52		10.5	112	60	48		345	675	1345	2640
	220	202	55		9	116	65	54	20	355	770	1390	2995
	220	202	55		11	118	65	54		365	770	1415	2995
	248	229	58		9.5	122	66	56		375	860	1465	3360
	248	229	58		11.5	124	66	56		380	860	1490	3360
	308	288	61	6	10.5	130	75	58	22	400	985	1560	3840
					12.5	132				405		1585
					14.5	134				410		1610
	336	316	64		11.0	136	80	64		420	1105	1630	4320
					13.0	138				425		1655
					15.0	140				430		1680
	376	354	66	7	11.5	142	80	65	24	435	1230	1705	4800
					13.5	144				440		1730
					15.5	146				450		1750
	424	400	70		12.5	150	85	67		460	1380	1800	5395
					14.5	152				465		1825
					16.5	154				475		1850
	472	446	74		13.0	158	90	70		485	1535	1895	6000
					15.0	160				490		1920
					17.0	162				500		1940
	520	494	78	8	13.5	166	94	72	26	510	1720	1995	6720
					15.5	168				515		2015
					17.5	170				520		2035
	590	564	83		14.0	176	95	75		540	1935	2110	7560
					16.0	178				545		2135
					18.0	180				565		2160

板材最小弯曲半径

板材最小弯曲半径　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
							标准JB/T 5000.3—1998规定：对于低合金钢 r≥25δ；对于低碳钢 r≥20δ
材　　料		回　火　或　正　火				淬　　火
		弯　曲　半　径　 r
		垂直于轧制纹路		平行于轧制纹路		垂直于轧制纹路		平行于轧制纹路
工业纯铁		0		0.2δ		0.2δ		0.5δ
铝						0.3δ		0.8δ
黄铜						0.4δ		0.8δ
铜						1.0δ		2.0δ
10，Q195，Q215，		0		0.4δ		0.4δ		0.8δ
15，20，Q235，		0.1δ		0.5δ		0.5δ		1.0δ
25，30，Q255，		0.2δ		0.6δ		0.6δ		1.2δ
35，40，Q275，		0.3δ		0.8δ		0.8δ		1.5δ
45，50，		0.5δ		1.0δ		1.0δ		1.7δ
55，60，		0.7δ		1.3δ		1.3δ		2.0δ
硬铝		1.0δ		1.5δ		1.5δ		2.5δ
超硬铝		2.0δ		3.0δ		3.0δ		4.0δ

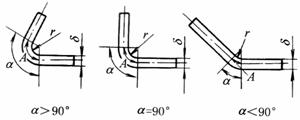

δ	1	1.5	2	3	4	5	6	8	10
r	K
1	0.350
2	0.375	0.357	0.350
3	0.398	0.375	0.362	0.350
4	0.415	0.391	0.374	0.360	0.350
5	0.428	0.404	0.386	0.367	0.357	0.350
6	0.440	0.415	0.398	0.375	0.363	0.355	0.350
7	0.450	0.425	0.407	0.383	0.369	0.360	0.354
8	0.459	0.433	0.415	0.391	0.375	0.365	0.356	0.350
9	0.465	0.440	0.423	0.398	0.381	0.370	0.362	0.353
10	0.470	0.447	0.429	0.405	0.387	0.375	0.366	0.356	0.350
12	0.480	0.459	0.440	0.416	0.399	0.385	0.375	0.362	0.355
14		0.467	0.450	0.425	0.408	0.395	0.385	0.369	0.360
16		0.473	0.459	0.433	0.416	0.403	0.392	0.375	0.365
18		0.479	0.465	0.440	0.423	0.409	0.400	0.382	0.370
20	0.50		0.470	0.447	0.430	0.415	0.405	0.388	0.375
22			0.475	0.453	0.435	0.421	0.410	0.394	0.380
25		0.5		0.460	0.443	0.430	0.417	0.402	0.387
28			0.5	0.466	0.450	0.436	0.425	0.408	0.395
30				0.470	0.455	0.440	0.430	0.412	0.400

管材最小弯曲半径

管材最小弯曲半径
																		标准JB/T5000.11—1998规定管子冷弯半径为：d≤42mm时，R≥2.5d；d＞42mm时，R≥3d
硬聚氯乙烯管				铝　　管					紫铜管与黄铜管						焊　接　钢　管
d	壁厚		R	d		壁厚	R		d	壁厚		R		l_最小	d			壁厚		R			l_最小
d	壁厚		R	d		壁厚	R		d	壁厚		R		l_最小	d			壁厚		热	冷		l_最小
12.5	2.25		30	6		1	10		5	1		10			13.5		¹/₄"			40	80		40
15	2.25		45	8		1	15		6	1		10		18	17		³/₈"			50	100		45
25	2		60	10		1	15		7	1		15			21.25		¹/₂"	2.75		65	130		50
25	3		80	12		1	20		8	1		15		25	26.75		³/₄"	2.75		80	160		55
32	3		110	14		1	20		10	1		15		30	33.5		1"	3.25		100	200		70
40	3.5		150	16		1.5	30		12	1		20		35	42.25		1¹/₄"	3.25		130	250		85
51	4		180	20		1.5	30		14	1		20			48		1¹/₂"	3.5		150	290		100
65	4.5		240	25		1.5	50		15	1		30		45	60		2"	3.5		180	360		120
76	5		330	30		1.5	60		16	1.5		30			75.5		2¹/₂"	3.75		225	450		150
90	6		400	40		1.5	80		18	1.5		30		50	88.5		3"	4		265	530		170
114	7		500	50		2	100		20	1.5		30			114		4"	4		340	680		230
140	8		600	60		2	125		24	1.5		40		55	125		5"			400
166	8		800						25	1.5		40			150		6"			500
									28	1.5		50
									35	1.5		60
									45	1.5		80
									55	2		100
无缝钢管								不锈钢钢管								不锈无缝钢管
d		壁厚			R			d			壁厚		R			d			壁厚			R
6		1			15			14			2		18			6			1			15
8		1			15			18			2		28			8			1			15
10		1.5			20			(22)			2		50			10			1.5			20
12		1.5			25			25			2		50			12			1.5			25
14		1.5			30			32			2.5		60			14			1.5			30
14		3			18			38			2.5		70			16			1.5			30
16		1.5			30			45			2.5		90			18			1.5			40
18		1.5			40			57			2.5		110			20			1.5			40
18		3			28			(76)			3.5		225			22			1.5			60
20		1.5			40			89			4		250			25			3			60
22		3			50			102								32						80
25		3			50			(108)			4		360			38			3			80
32		3			60			133			4		400			41			3			100
32		3.5			60			139			4		450			57			4			180
38		3			80											76			4			220
38		3.5			70											89			4			270
44.5		3			100											102
45		3.5			90											108			6			340
57		3.5			110											133			6			420
57		4			150											159			6			600
76		4			180											194			10			800
89		4			220											219			12			900
102
108		4			270
133		4			340
159		4.5			450
159		6			420
194		6			500
219		6			500
245		6			600
273		8			700
325		8			800
371		10			900
426		10			1000

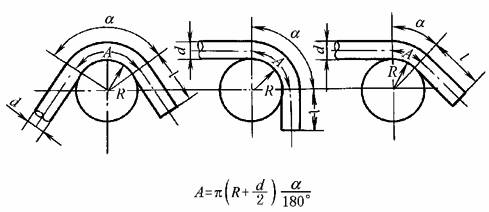

扁钢、圆钢弯曲的推荐尺寸

扁钢、圆钢弯曲的推荐尺寸　　　　　　　　　　　　　　　　　　　　/mm
扁　钢　平　面　弯　曲

S		2			3		4				5			6				7			8			10				12			14			16				18			20
R		3					5											8						10							15							20
α		7°，15°，20°，30°，40°，45°，50°，60°，70°，75°，80°，90°
圆　钢　弯　曲

d			6			8				10			12				14			16					18				20			25				28			30
r最小			4					6							8							10							12						15
r一般			＝d

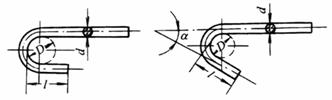

圆　钢　弯　小　钩


α＝45°或75°　　l＝3d D＝2d；其尺寸最好从下列尺寸系列中选择： 8mm，10mm，12mm，14mm，16mm，18mm，20mm，22mm，24mm，28mm，32mm，36mm，40mm
扁　钢　侧　面　弯　曲

S	2			3		4			5			6				7			8				10				12			14			16				18			20
b	15～40																						40～70
R	30																						50
α	7°，15°，20°，30°，40°，45°，50°，60°，70°，75°，80°，90°
圆　钢　弯　钩　环

d						D										C＜										R									l
6						8～14										6										5～8									14～26
8						10～18										6										5～10									27～36
10						10～20										8										5～10									30～40
12						12～24										10										5～12									36～48
14						12～28										12										8～15									40～56
16						16～32										16										8～15									48～64
18						18～36										20										10～20									54～72
说明：1.直径D由下列尺寸系列中选择：8mm，10mm，12mm，14mm，16mm，18mm，20mm，22mm，24mm，28mm，32mm，36mm 2.半径R在5mm，8mm，10mm，12mm，15mm，20mm各数值选择，应约等于

角钢坡口弯曲c值

角钢坡口弯曲c值　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
	截切角α	角　钢　厚　度　 d
	截切角α	3	4	5	6	7	8	9	10	12
	＜30°	6	9	11	15	16	17	18	19	21
	＞30°~60°	6	7	8	11	12	14	15	16	18
	＞60°~90°	5	6	7	9	10	11	12	13	15
	＞90°	4	5	6	7	8	9	10	11	13
截切角α＝180°-φ

角钢截切角推荐值

角钢截切角推荐值
	截切角α	15°	30°	45°	60°	75°	90°
	L	≥d+r

<- 上一项下一项 ->
