平键

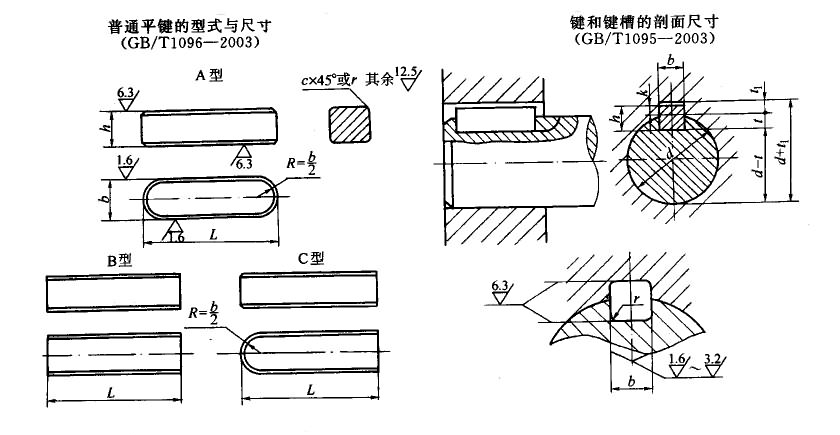

普通平键(摘自GB/T 1095-2003， GB/T 1096-2003)

注：1．在工作图中，轴槽深用d-t或t标注，毂槽深用d+tl标注。(d-t)和(d+t1)尺寸偏差按相应的t和t1的偏差选取，但(d-t)偏差取负号(-)。
2．当键长大于500mm时，其长度应按GB／T321-1980优先数和优先数系的R20系列选取。
3．表中每l00mm长的质量系指B型键。
4. 较高的偏差对于B型键应为h9。
5．当需要时，键允许带起键螺孔，起键螺孔的尺寸按键宽参考表6.3-6中的d0选取。螺孔的位置距键端为b～2b，较长的键可以采用两个对称的起键螺孔。
6. 标记示例：圆头普通平键（A型），b=10mm,h=8mm,l=25mm
键 10×25 GB/T 1096-2003
对于同一尺寸的圆头普通平键（B型）或单圆头普通平键（C型）,标记为：
键 B10×25 GB/T 1096-2003
键 C10×25 GB/T 1096-2003
7. 本表的单位是mm。

轴径 d 键的公称尺寸 每100mm
重量／kg 		键槽
b
(h8) 		h(h8)
(h11)
 c或r L(h14) 轴槽深t 毂槽深t1 圆角半径r
基本尺寸 公差 基本尺寸 公差 min max
自6～8 2 2 0.16～0.25 6～20 0.003 1.2 (+0.1,0) 1 (+0.1,0) 0.08 0.16
＞8～10 3 3 0.16～0.25 6～36 0.007 1.8 (+0.1,0) 1.4 (+0.1,0) 0.08 0.16
＞10～12 4 4 0.16～0.25 8～45 0.013 2.5 (+0.1,0) 1.8 (+0.1,0) 0.08 0.16
＞12～17 5 5 0.25～0.4 10～56 0.02 3 (+0.1,0) 2.3 (+0.1,0) 0.16 0.25
＞17～22 6 6 0.25～0.4 14～70 0.028 3.5 (+0.2,0) 2.8 (+0.2,0) 0.16 0.25
＞22～30 8 7 0.25～0.4 18～90 0.044 4 (+0.2,0) 3.3 (+0.2,0) 0.16 0.25
＞30～38 10 8 0.4～0.6 22～110 0.063 5 (+0.2,0) 3.3 (+0.2,0) 0.25 0.4
＞38～44 12 8 0.4～0.6 28～140 0.075 5 (+0.2,0) 3.3 (+0.2,0) 0.25 0.4
＞44～50 14 9 0.4～0.6 36～160 0.099 5.5 (+0.2,0) 3.8 (+0.2,0) 0.25 0.4
＞50～58 16 10 0.4～0.6 45～180 0.126 6 (+0.2,0) 4.3 (+0.2,0) 0.25 0.4
＞58～65 18 11 0.4～0.6 50～200 0.155 7 (+0.2,0) 4.4 (+0.2,0) 0.25 0.4
＞65～75 20 12 0.6～0.8 56～220 0.188 7.5 (+0.2,0) 4.9 (+0.2,0) 0.4 0.6
＞75～85 22 14 0.6～0.8 63～250 0.242 9 (+0.2,0) 5.4 (+0.2,0) 0.4 0.6
＞85～95 25 14 0.6～0.8 70～280 0.275 9 (+0.2,0) 5.4 (+0.2,0) 0.4 0.6
＞95～110 28 16 0.6～0.8 80～320 0.352 10 (+0.2,0) 6.4 (+0.2,0) 0.4 0.6
＞110～130 32 18 0.6～0.8 90～360 0.452 11 (+0.2,0) 7.4 (+0.2,0) 0.4 0.6
＞130～150 36 20 1～1.2 100～400 0.565 12 (+0.3,0) 8.4 (+0.3,0) 0.7 1
＞150～170 40 22 1～1.2 100～400 0.691 13 (+0.3,0) 9.4 (+0.3,0) 0.7 1
＞170～200 45 25 1～1.2 110～450 0.883 15 (+0.3,0) 10.4 (+0.3,0) 0.7 1
＞200～230 50 28 1～1.2 125～500 1.1 17 (+0.3,0) 11.4 (+0.3,0) 0.7 1
＞230～260 56 32 1.6～2.0 140～500 1.407 20 (+0.3,0) 12.4 (+0.3,0) 1.2 1.6
＞260～290 63 32 1.6～2.0 160～500 1.583 20 (+0.3,0) 12.4 (+0.3,0) 1.2 1.6
＞290～330 70 36 1.6～2.0 180～500 1.978 22 (+0.3,0) 14.4 (+0.3,0) 1.2 1.6
＞330～380 80 40 2.5～3 200～500 2.512 25 (+0.3,0) 15.4 (+0.3,0) 2 2.5
＞380～440 90 45 2.5～3 220～500 3.179 28 (+0.3,0) 17.4 (+0.3,0) 2 2.5
＞440～500 100 50 2.5～3 250～500 3.925 31 (+0.3,0) 19.5 (+0.3,0) 2 2.5
L系列 6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,110,125,140,160,180,200,220,250,280,320,360,400,450,500
宽度b (键槽尺寸)
基本尺寸 极限偏差
正常连接 紧密连接 松连接
轴N9 毂JS9 轴和毂P9 轴H9 毂D10
2,3 -0.004 -0.029 ±0.0125 -0.006 -0.031 +0.025 0 +0.060 +0.020
4,5,6 0 -0.03 ±0.015 -0.012 -0.042 +0.030 0 +0.078 +0.030
8,10 0 -0.036 ±0.018 -0.015 -0.051 +0.036 0 +0.098 +0.040
12,14,16,18 0 -0.043 ±0.0215 -0.018 -0.061 +0.043 0 +0.120 +0.050
20,22,25,28 0 -0.052 ±0.026 -0.022 -0.074 +0.052 0 +0.149 +0.065
32,36,40,45,50 0 -0.062 ±0.031 -0.026 -0.088 +0.062 0 +0.180 +0.080
56,63,70,80 0 -0.074 ±0.037 -0.032 -0.106 +0.074 0 +0.220 +0.100
90,100 0 -0.087 ±0.0435 -0.037 -0.124 +0.087 0 +0.260 +0.120

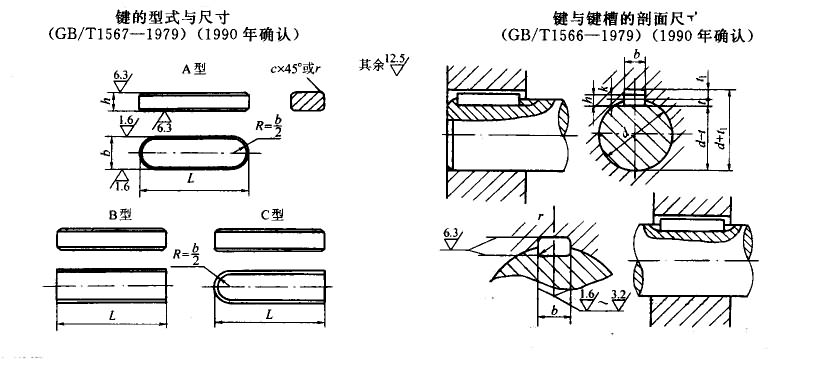

薄型平键(摘自GB/T 1566-1979)

注：1．表中每l00mm长的质量系指B型键。
2. 标记示例：圆头普通平键（A型），b=18mm,h=7mm,l=110mm
键 18×7×110 GB/T 1567-1979
对于同一尺寸的圆头普通平键（B型）或单圆头普通平键（C型）,标记为：
键B 18×7×110 GB/T 1567-1979
键C 18×7×110 GB/T 1567-1979
3. 本表的单位是mm。

轴径 d 键的公称尺寸 每100mm
重量/kg 		键槽
b
(h9) 		h
(h11) 		c或r L（h14） 轴槽深t 毂槽深t1 圆角半径r
基本尺寸 公差 基本尺寸 公差
自12～17 5 3 0.25～0.4 10～56 0.012 1.8 (+0.1,0) 1.4 (+0.1,0) 0.16～0.25
＞17～22 6 4 0.25～0.4 14～70 0.019 2.5 (+0.1,0) 1.8 (+0.1,0) 0.16～0.25
＞22～30 8 5 0.25～0.4 18～90 0.031 3 (+0.1,0) 2.3 (+0.1,0) 0.16～0.25
＞30～38 10 6 0.4～0.6 22～110 0.047 3.5 (+0.1,0) 2.8 (+0.1,0) 0.25～0.4
＞38～44 12 6 0.4～0.6 28～140 0.0565 3.5 (+0.1,0) 2.8 (+0.1,0) 0.25～0.4
＞44～50 14 6 0.4～0.6 36～160 0.066 3.5 (+0.1,0) 2.8 (+0.1,0) 0.25～0.4
＞50～58 16 7 0.4～0.6 45～180 0.088 4 (+0.2,0) 3.3 (+0.2,0) 0.25～0.4
＞58～65 18 7 0.4～0.6 50～200 0.099 4 (+0.2,0) 3.3 (+0.2,0) 0.25～0.4
＞65～75 20 8 0.6～0.8 56～220 0.126 5 (+0.2,0) 3.3 (+0.2,0) 0.4～0.6
＞75～85 22 9 0.6～0.8 63～250 0.155 5.5 (+0.2,0) 3.8 (+0.2,0) 0.4～0.6
＞85～95 25 9 0.6～0.8 70～280 0.177 5.5 (+0.2,0) 3.8 (+0.2,0) 0.4～0.6
＞95～110 28 10 0.6～0.8 80～320 0.22 6 (+0.2,0) 4.3 (+0.2,0) 0.4～0.6
＞110～130 32 11 0.6～0.8 90～360 0.276 7 (+0.2,0) 4.4 (+0.2,0) 0.4～0.6
＞130～150 36 12 1.0～1.2 100～400 0.339 7.5 (+0.2,0) 4.9 (+0.2,0) 0.7～1.0
L系列 l0,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,110,125,140,160,180,200,220,250,280,320,360,400
宽度b (键槽尺寸)
基本尺寸 极限偏差
正常连接 紧密连接 松连接
轴N9 毂JS9 轴和毂P9 轴H9 毂D10
5,6 0,-0.030 ±0.015 -0.012,-0.042 +0.030,0 +0.078,+0.030
8,10 0,-0.036 ±0.018 -0.015,-0.051 +0.036,0 +0.098,+0.040
12,14,16,18 0,-0.043 ±0.0125 -0.018,-0.061 +0.043,0 +0.120,+0.050
20,22,25,28 0,-0.052 ±0.026 -0.022,-0.074 +0.052,0 +0.149,+0.065
32,36 0,-0.062 ±0.031 -0.026,-0.088 +0.062,0 +0.180,+0.080

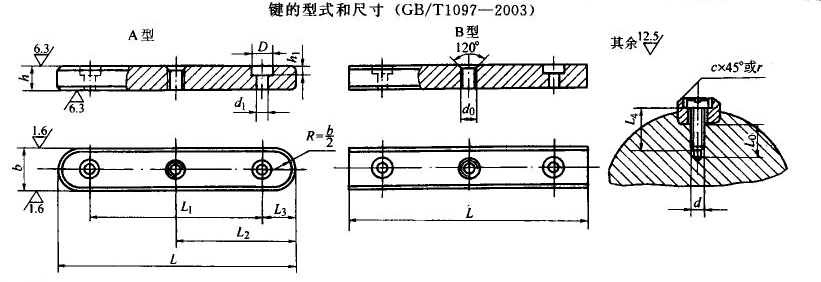

导向平键(摘自GB/T 1097-2003)

注：1．b和h根据轴径d由表6.3-4选取。
2．固定螺钉按GB/T 65-2000《开槽圆柱螺钉》的规定。
3．键槽的尺寸应符合GB/T 1095-2003《键和键槽的剖面尺寸》的规定
4．当键长大于450mm时，其长度按GB/T321-1980"优先数和优先数系"的R20系列选取。
5．每100mm长重量系指B型键。
6. 标记示例：
圆头导向平键(A型)，b=16mm，h=10mm，L=100mm；
键 16×100 GB/T1097
方头导向平键(B型)，b=16mm，h=10mm，L=100mm；
键 B16×100 GB/T1097

b(h8) h(h11) c或r h1 d0 d1 D c1 L0 螺钉
（d0×L4） 		L范围 每100mm
长质量/kg 		L与L1、L2、L3长度系列
L L1 L2 L3
8 7 0.25～0.4 2.4 M3 3.4 6 0.3 7 M3×8 25～90 0.0392 25
28
32
36
40
45
50
56
63
70
80
90
100
110
125
140
160
180
200
220
250
280
320
360
400
450 		13
14
16
18
20
23
26
30
36
40
48
54
60
66
75
80
90
100
110
120
140
160
180
200
220
250 		12.5
14
16
18
20
22.5
25
28
31.5
35
40
45
50
55
62
70
80
90
100
110
125
140
160
180
200
225 		6
7
8
9
10
11
12
13
14
15
16
18
20
22
25
30
35
40
45
50
55
60
70
80
90
100
10 8 0.4～0.6 2.4 M3 3.4 6 0.3 8 M3×10 25～110 0.06
12 8 0.4～0.6 3 M4 4.5 8.5 0.5 10 M4×10 28～140 0.071
14 9 0.4～0.6 3.5 M5 5.5 10 0.5 10 M5×10 36～160 0.091
16 10 0.4～0.6 3.5 M5 5.5 10 0.5 10 M5×10 45～180 0.114
18 11 0.4～0.6 4.5 M6 6.6 12 0.5 12 M6×12 50～200 0.143
20 12 0.6～0.8 4.5 M6 6.6 12 0.5 12 M6×12 56～220 0.175
22 14 0.6～0.8 4.5 M6 6.6 12 0.5 12 M6×16 63～250 0.228
25 14 0.6～0.8 6 M8 9 15 0.5 15 M8×16 70～280 0.25
28 16 0.6～0.8 6 M8 9 15 0.5 15 M8×16 80～320 0.324
32 18 0.6～0.8 7 M10 11 18 0.5 18 M10×20 90～360 0.402
36 20 1.0～1.2 8 M12 14 22 1 22 M12×25 100～400 0.515
40 22 1.0～1.2 8 M12 14 22 1 22 M12×25 100～400 0.602
45 25 1.0～1.2 8 M12 14 22 1 22 M12×25 110～450 0.837
