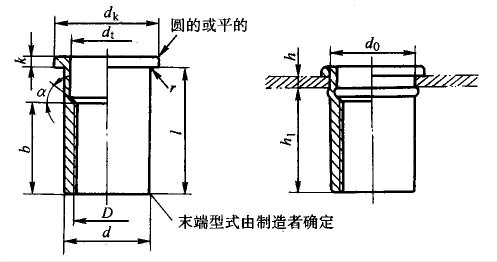

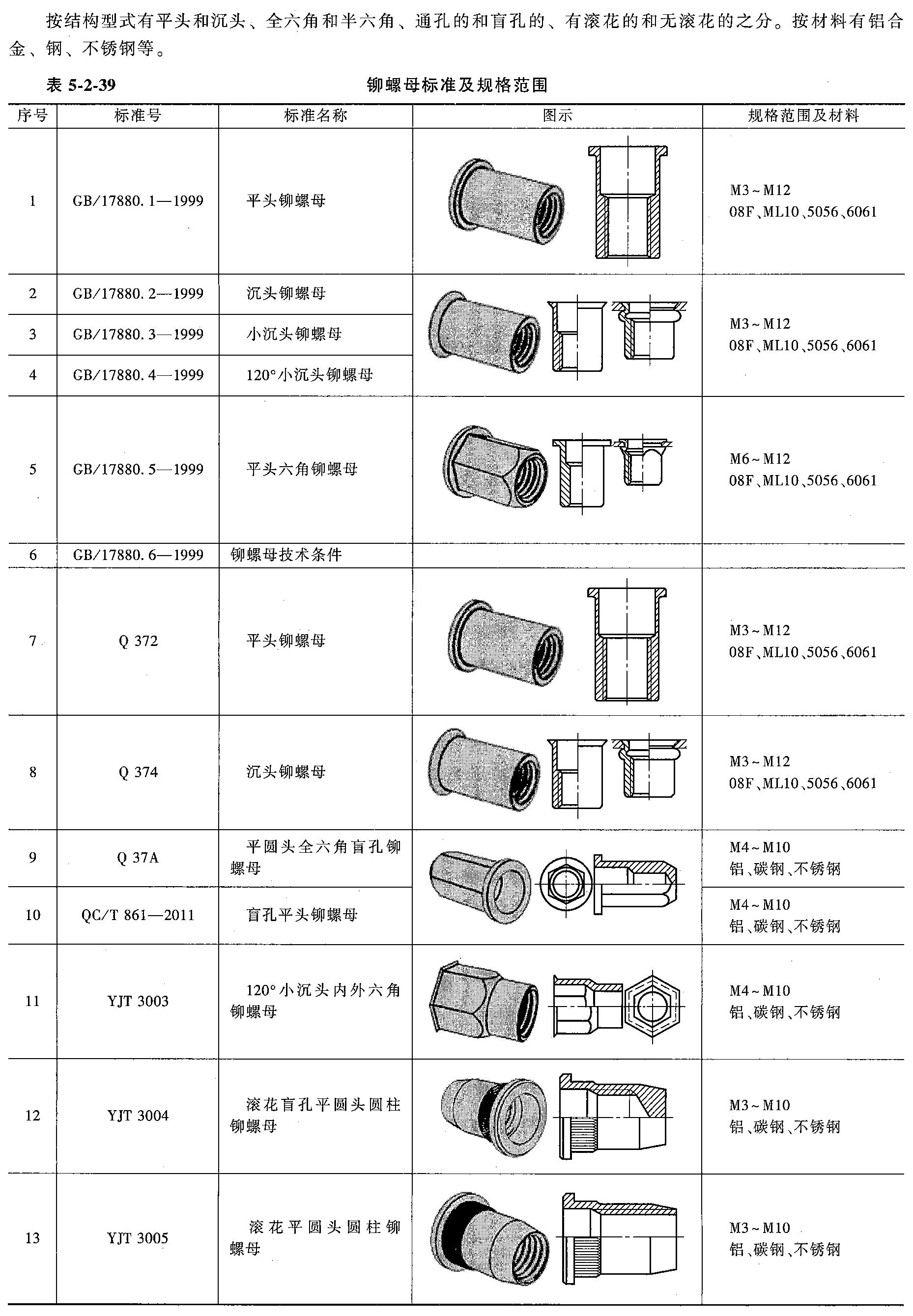

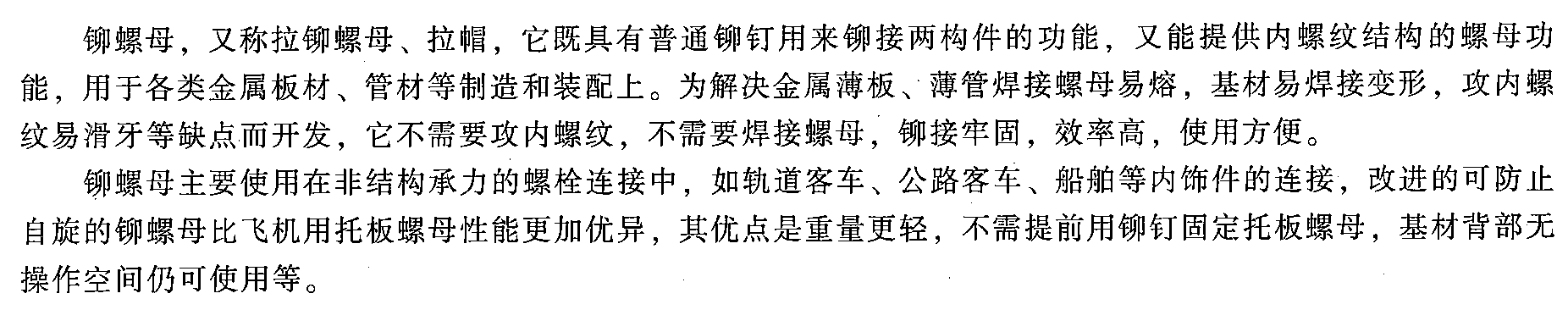

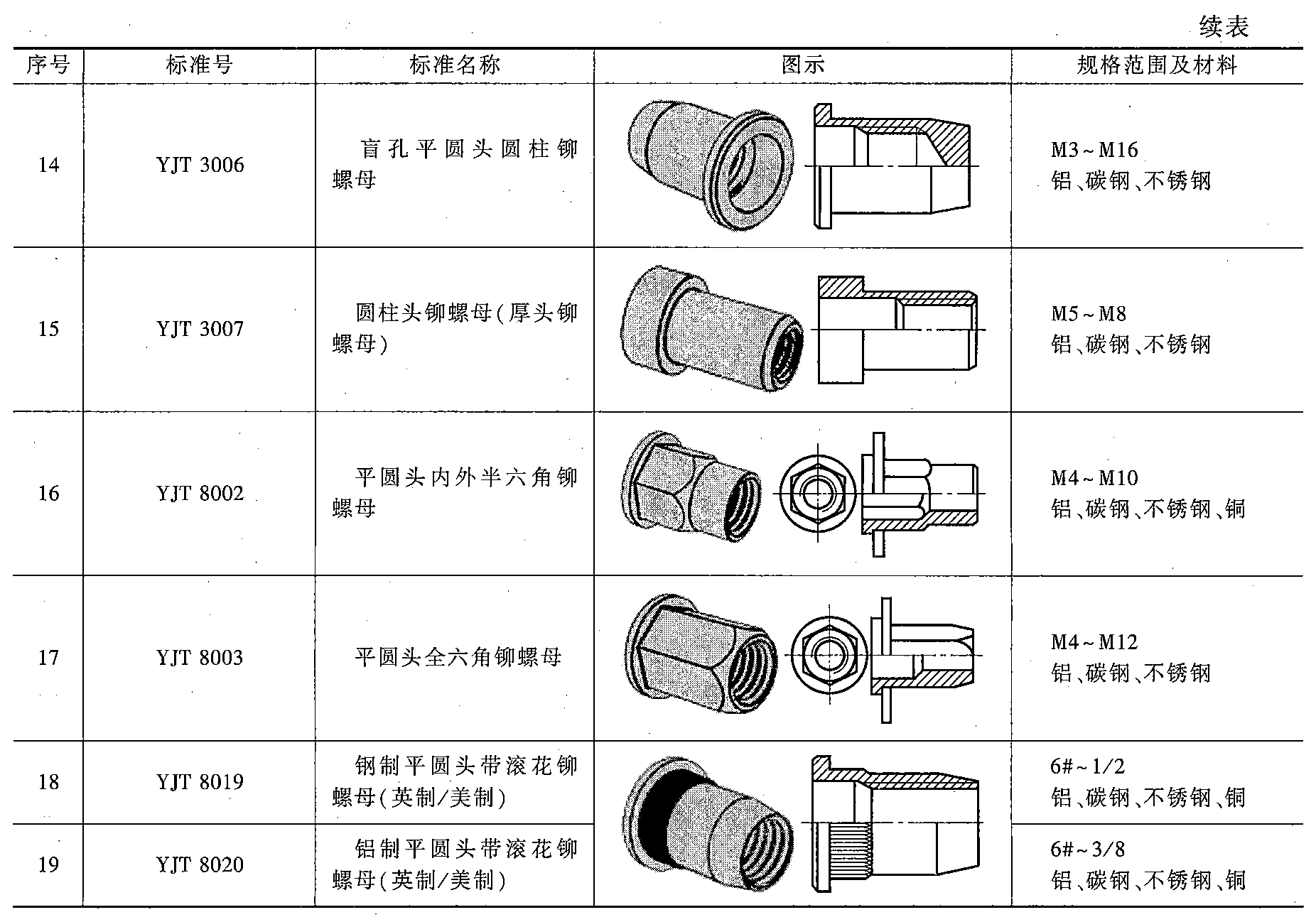

平头铆螺母(摘自GB/T 17880.1-1999)
注：1．标记示例：
螺纹规格D=M8，长度规格l=15mm，材料MLl0，表面镀锌钝化的螺母标记：
铆螺母GB/T 17880.1 M8×15
2．b=(1.25～1.5D)；α—由制造者确定；
3．允许在支承面和(或)d圆周表面制出花纹，其型式与尺寸由制造者确定；
4．常用材料：钢—08F，MLl0，铝合金—5056，6061；
5．表面处理：钢—镀锌钝化，铝合金—不经处理。
6．本表的单位是mm。
| 螺纹规格(6H)|D | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| 螺纹规格(6H)|D×P | — | — | — | — | — | M10×1 | M12×1.5 |
| d (-0.02,-0.10) | 5 | 6 | 7 | 9 | 11 | 13 | 15 |
| d1 H12 | 4 | 4.8 | 5.6 | 7.5 | 9.2 | 11 | 23 |
| dK max | 8 | 9 | 10 | 12 | 14 | 16 | 18 |
| K | 0.8 | 0.8 | 1 | 1.5 | 1.5 | 1.8 | 1.8 |
| r | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| d0 (-0.15,0) | 5 | 6 | 7 | 9 | 11 | 13 | 15 |
| h1 参考 | 5.8 | 7.5 | 9.3 | 11 | 12.3 | 15 | 17.5 |
| 铆接厚度h (推荐) | l max | l max | l max | l max | l max | l max | l max |
| 0.25～1.0 | 7.5 | 9 | 11 | - | - | - | - |
| 1.0～2.0 | 8.5 | 10 | 12 | - | - | - | - |
| 2.0～3.0 | 9.5 | 10.5 | 13 | - | - | - | - |
| 3.0～4.0 | 10.5 | 11 | 14 | - | - | - | - |
| 0.5～1.5 | - | - | - | 13.5 | 15 | 18 | 21 |
| 1.5～3.0 | - | - | - | 15 | 16.5 | 19.5 | 22.5 |
| 3.0～4.5 | - | - | - | 16.5 | 18 | 21 | 24 |
| 4.5～6.0 | - | - | - | 18 | 19.5 | 22.5 | 25.5 |
| 保证载荷／N|min 钢 | 3900 | 6800 | 11500 | 16500 | 25000 | 32000 | 34000 |
| 保证载荷／N|min 铝 | 1900 | 4000 | 6500 | 7800 | 12300 | 17500 | — |
| 头部结合力／N|min 钢 | 2236 | 3220 | 4648 | 6149 | 9034 | 11926 | 13914 |
| 头部结合力／N|min 铝 | 1242 | 1789 | 2435 | 3416 | 5019 | 6626 | — |
| 剪切力／N|min 钢 | 1100 | 2100 | 2600 | 3800 | 5400 | 6900 | 7500 |
| 剪切力／N|min 铝 | 640 | 1200 | 1900 | 2700 | 3900 | 4200 | — |
