过盈连接的类型特点及应用
| 类型 | 结构图例 | 特点和应用 |
|---|---|---|

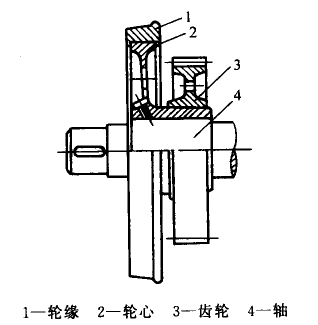

| 圆柱面过盈连接 |
|
圆柱面过盈连接的过盈量是由所选择的配合来确定的。当过盈量及配合尺寸较小时，一般采用在常温下直接压入 法装配；当过盈量及配合尺寸较大时，常用温差法装配 圆柱面过盈连接结构简单，加工方便。不宜多次装拆。应用广泛，用于轴毂连接，轮圈与轮心滚动轴承与轴的连接，曲轴的连接 |

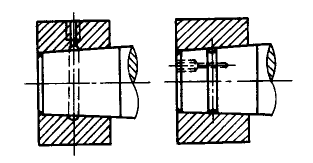

| 圆锥面过盈连接 |
|
圆锥面过盈连接是利用包容件与被包容件相对轴向位移压紧获得过盈结合。可利用螺纹连接件实现轴向相对位移和压紧；也可利用液压装入和拆下。圆锥面过盈连接时压合距离短．装拆方便，装拆时结合面不易擦伤；但结合面加工不便。这种连接多用于承载较大且需多次装拆的场合，尤其适用于大型零件如轧钢机械，螺旋浆尾轴等 |

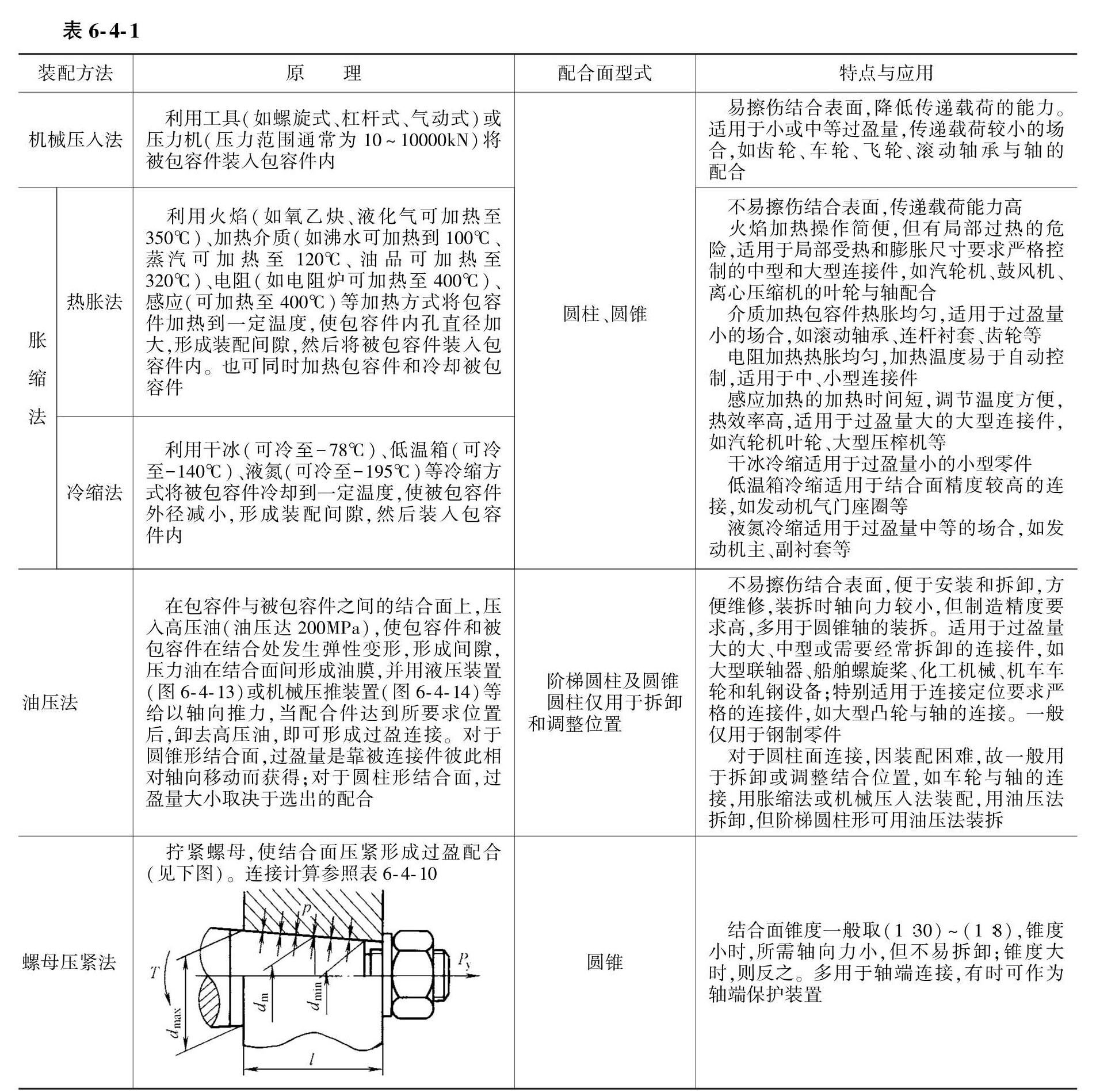

| 装配方法 | 特点和适用场合 | |
| 压人法 | 工艺简单，但配合表面易擦伤，削弱了连接的紧固性，适用于过盈量或尺寸较小的场合 | |
| 温差法 | 将包容件置于电炉、煤气炉或热油中加热；或将被包容件用干冰，液态空气或置于低温箱中冷却；也可同时加热包容件和冷却被包容件 | 工艺较压入法复杂，配合表面不易擦伤，可重复装拆适用于过盈量或尺寸较大的场合，温差法尤其适用于经热处理或涂覆过的表面，液压法主要用于圆锥面过盈连接 |
| 液压法 | 将高压油压入配合表面，使包容件胀大被包容件缩小，同时施以不大的轴向力，两者相对移动到预定位置，然后排出高压即可得过盈连接，对配合面的接触精度要求较高，需要高压液压泵等专用设备 | |
