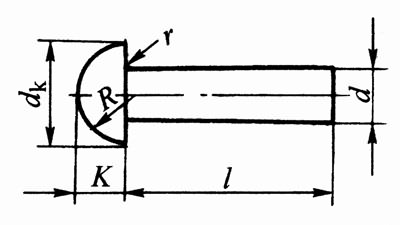

半圆头铆钉（粗制）(摘自GB/T 863.1-1986)
注：1．标记示例：
公称直径d=12mm、公称长度l=50mm、材料为ML2、不经表面处理的半圆头铆钉：
铆钉GB863.1-86-12×50
2．本表的单位是mm。
| 公称d | ｌ | ｄk | K | R | ｒ |
|---|---|---|---|---|---|
| 12 | 20～90 | 22 | 8.5 | 11 | - |
| 14 | 22～100 | 25 | 9.5 | 12.5 | 0.5 |
| 16 | 26～110 | 30 | 10.5 | 15.5 | - |
| 18 | 32～150 | 33.4 | 13.3 | 16.5 | 0.5 |
| 20 | 32～150 | 36.4 | 14.8 | 18 | - |
| 22 | 38～180 | 40 | 16.3 | 20 | 0.8 |
| 24 | 52～180 | 44.4 | 17.8 | 22 | - |
| 27 | 55～180 | 49.4 | 20.2 | 26 | - |
| 30 | 55～180 | 54.8 | 22.2 | 27 | - |
| 36 | 58～200 | 63.8 | 26.2 | 32 | - |
