ZJ1胀紧连接套的基本尺寸和参数

胀紧连接套的型式与基本尺寸分页导航

本页导航 广告链接

ZJ1胀紧连接套的基本尺寸和参数

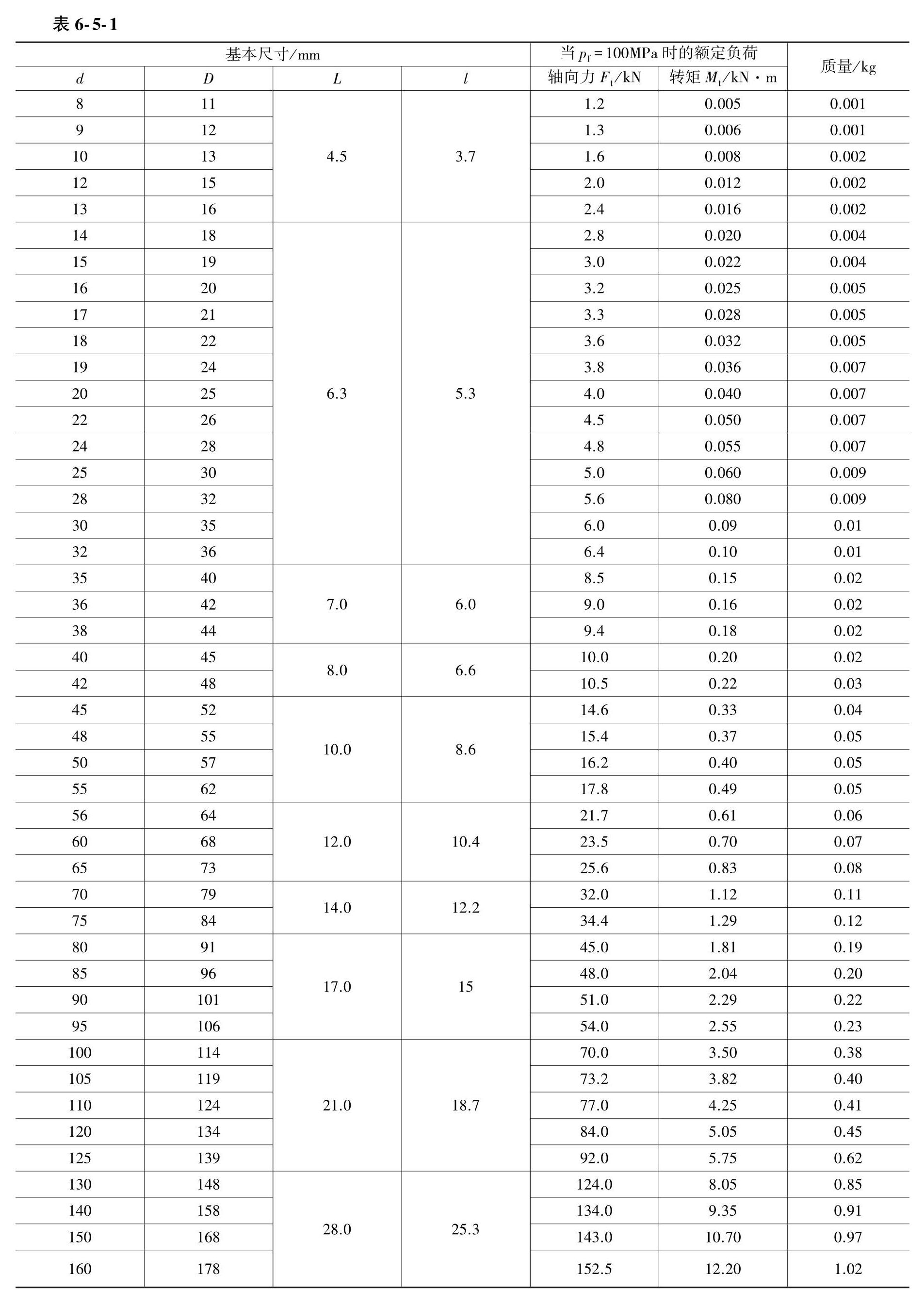

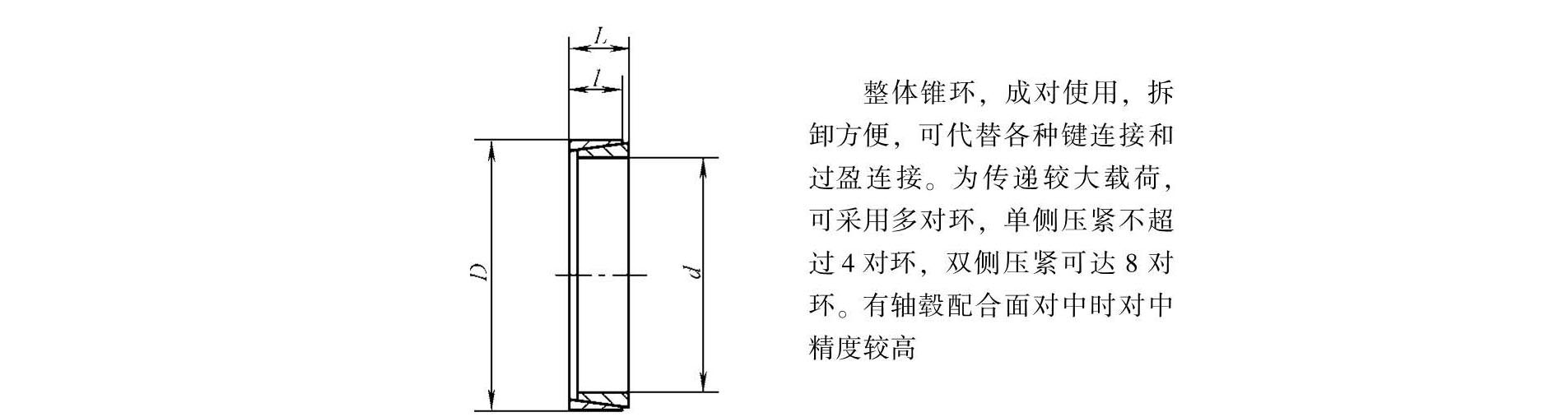

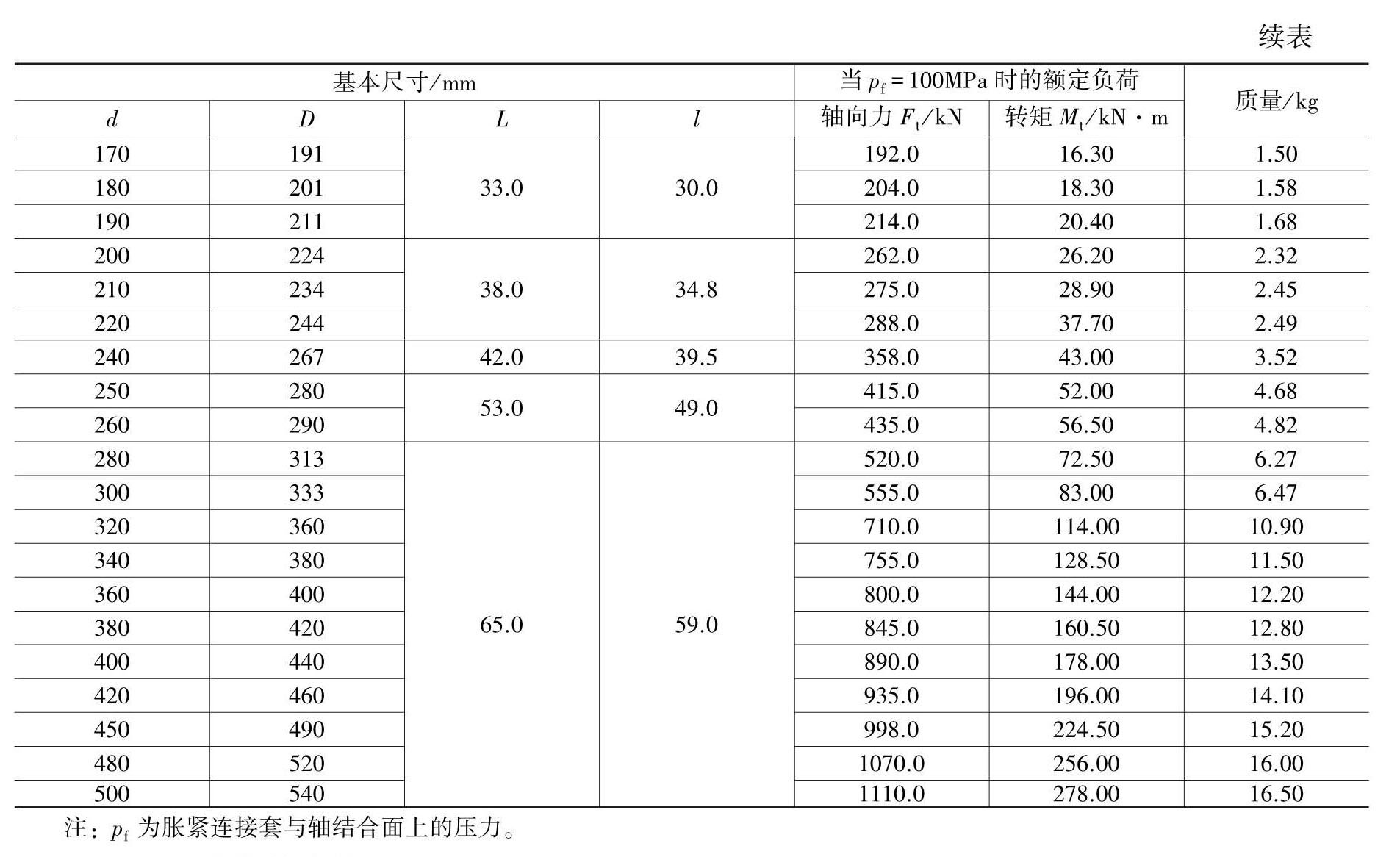

ZJ1胀紧连接套的型式与基本尺寸(摘自GB/T 28701-2012)

注：标记示例：
内径d = 100 mm , 外径D = 114 mm， ZJ1 型胀紧连接套标记为：
胀套ZJ1 ⁃ 100 x 114　GB/T 28701-2012

Z1胀紧连接套的基本尺寸和参数(摘自JB/T 7934-1999)

注：标记示例：
内径d=100mm、外径D=114mm；
胀套Z1-100×114 JB/T 7934-1999。

基本尺寸				pf(100MPa)额定		重量/kg
d/mm	Ｄ/mm	L/mm	ｌ/mm	Ft/kN	Tt/N·m	重量/kg
20	25	6.3	5.3	4	40	0.01
22	26	6.3	5.3	4.5	50	0.01
25	30	6.3	5.3	5	60	0.01
28	32	6.3	5.3	5.6	80	0.01
30	35	6.3	5.3	6	90	0.01
32	36	6.3	5.3	6.4	100	0.01
35	40	7	6	8.2	150	0.02
40	45	8	6.6	9.9	200	0.02
45	52	10	8.6	14.6	330	0.04
50	57	10	8.6	16.2	400	0.05
55	62	10	8.6	17.8	490	0.05
60	68	12	10.4	23.5	700	0.07
65	73	12	10.4	25.6	830	0.08
70	79	14	12.2	32	1120	0.11
75	84	14	12.2	34.4	1290	0.12
80	91	17	15	45	1810	0.19
85	96	17	15	48	2040	0.2
90	101	17	15	51	2290	0.22
95	106	17	15	54	2550	0.23
100	114	21	18.7	70	3500	0.38
105	119	21	18.7	73.2	3820	0.4
110	124	21	18.7	77	4250	0.41
120	134	21	18.7	84	5050	0.45
125	139	21	18.7	92	5750	0.62
