一般结构的注射成型模具实例

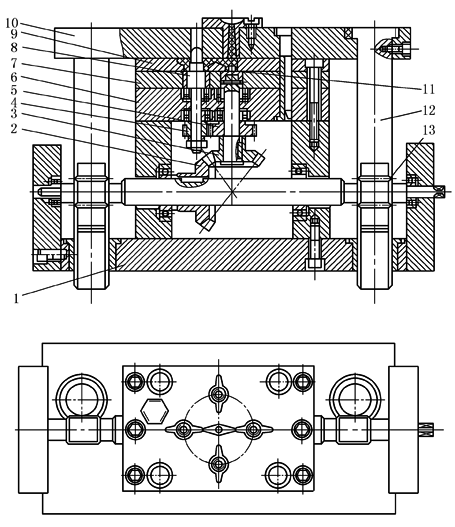

下图所示为塑料螺母注射成型模具。此模具采用模内卸螺纹结构。开模时，齿条12带动齿轮13转动，通过与齿轮13同轴的圆锥齿轮2、与圆锥齿轮2啮合的圆锥齿轮3驱动拉料螺杆11转动，而使流道脱出。同时，通过与圆锥齿轮3同轴的齿轮5以及与之啮合的齿轮4的转动，使螺纹型芯8转动而脱离塑件

应该指出，拉料螺杆11与螺纹型芯8的旋转方向相反。塑件防转动是靠塑件自身形状来保证的

塑料螺母注射成型模具

1—动模座板；2，3—圆锥齿轮；4，5，13—齿轮；6—支承板；7—动模板；

8—螺纹型芯；9—动模板型腔；10—定模座板；11—拉料螺杆；12—齿条
