一般结构的注射成型模具实例

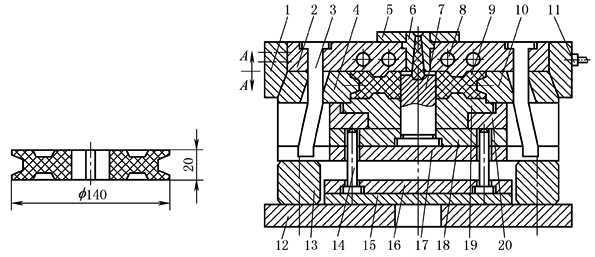

下图所示为线轮侧向分型抽芯注射成型模具。此模具采用环形浇口，为单分型面。在定模两侧都装有弯板机构，弯板3的斜度和两侧活动型芯滑块4及10的斜度一致。锁紧块1的斜度应大于弯板3的斜度。活动型芯滑块4和10与推料板20用T形槽配合

当塑料注射成型后，动模首先移动，然后定模板2上的弯板3迫使活动型芯滑块4及10向外移动。这时注射机推出系统推动推板15、推杆14、推料板20，塑件从型芯上脱出

线轮侧向分型抽芯注射成型模具

1—锁紧块；2—定模板；3—弯板；4，10—活动型芯滑块；5—定位块；6—浇口套；7—型芯；

8—冷却水道；9—塑件；11—水嘴；12—动模板；13—支块；14—推杆；15—推板；

16—推杆固定板；17—垫板；18—型芯固定板；19—型芯；20—推料板
