结构较为复杂的注射成形模具实例

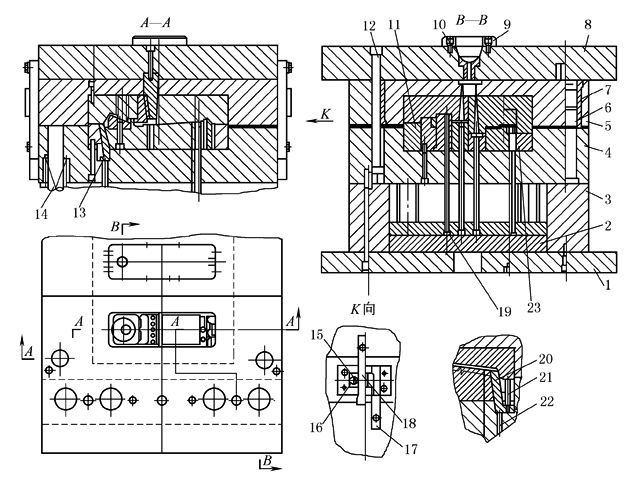

下图所示为电话机手柄注射成型模具。塑件采用材料为ABS。此模具特点在于将手柄的上、下设计在一套模具中；成型零件采用镶块方式；模具设有内侧抽芯机构；塑件冷凝料把采用自动脱落装置

开模时，内抽芯镶块20的抽芯动作由推杆22实现，复位动作由内抽芯镶块复位杆21实现。模具的浇注系统冷凝料把脱模的分模面开启动作，由定模拉板18、动模拉板17、滑动楔15及弹簧16控制。开启距离由拉杆12确定

电话机手柄注射成型模具

1—动模安装板；2—推板；3—支承板；4—动模板；5—定模板；6—导柱；7—导套；

8—定模安装板；9—定位圈；10—浇口套；11—动模镶块组；12—拉杆；13—外抽芯镶块；

14—复位杆；15—滑动楔；16—弹簧；17—动模拉板；18—定模拉板；19，22—推杆；

20—内抽芯镶块；21—内抽芯镶块复位杆；23—定模镶块组
