结构较为复杂的注射成形模具实例

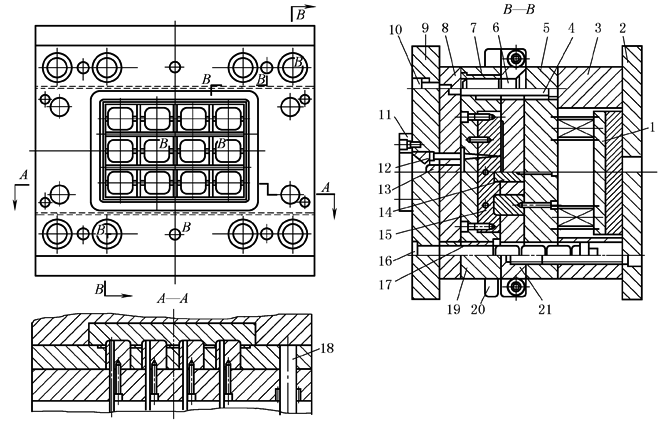

按键注射成型模具

1—推板组；2—动模安装板；3—支承板；4，16—拉杆；5—动模垫块；6—导柱；7—导套；8—流道脱模板；

9—定模安装板；10—限位钉；11—定位圈；12—流道锁杆；13—浇口套；14—型芯；15—定模镶块；

17—拉杆导套；18—复位杆；19—定模板；20—模具锁紧组件；21—动模板

上图所示为按键注射成型模具。塑件采用材料为ABS。此模具特点在于以针点式浇口将熔融的塑料注射到分流道，然后从棋盘形的分流道注射到各个型腔的浇口，设计成这种浇注系统，有利于实现平衡式浇注。另外，此浇注系统采用了流道脱模板8，可实现自动脱模
