结构较为复杂的注射成形模具实例

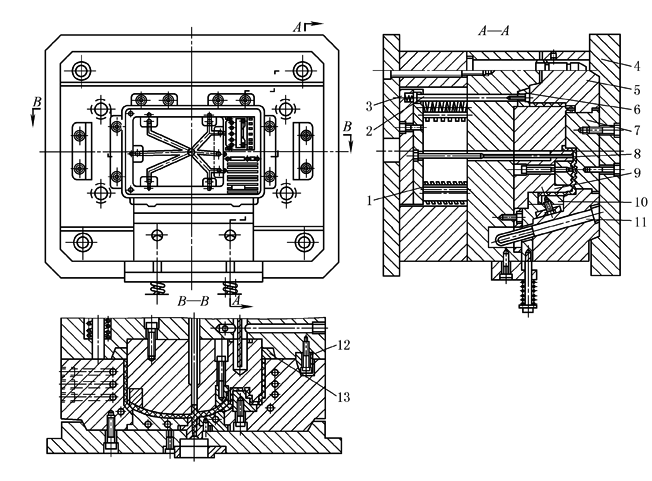

下图所示为电视机前罩塑料注射成型模具。塑件采用材料为ABS。此模具的特点是，模具外表面要求较高，而内表面可以留浇口的痕迹，所以此模具采用多点潜伏浇口注射成型

塑料注射成型后，斜导柱11带动侧滑块10分型与抽芯，塑件及浇口均留在动模一边。推出时，由推杆8、推块6与13同时推动塑件，使塑件脱模。浇口由推杆推出并自动切断。当塑件脱模后，弹簧3继续推动连接推杆2及推块6和13，使塑件自行脱落。弹簧3的另一作用是保证以推块推出为主，以防脱模时塑件产生变形。弹簧1用以保证推出系统预先复位，楔紧块12的作用是加强定模板的强度和刚度

电视机前罩塑料注射成型模具

1，3—弹簧；2—连接推杆；4—定模板座；5—定模型腔板；6，13—推块；7—凹模镶块；

8—推杆；9—型芯；10—侧滑块；11—斜导柱；12—楔紧块
