结构较为复杂的注射成形模具实例

图1所示为电视机外壳后盖塑件示意图，塑件采用材料为ABS。图2所示为电视机外壳后盖塑料注射成型模具。此模具的特点是采用直浇口，为单分型面；斜导柱抽芯设在动模上，避免定模上的二次分型；动模和定模采用镶块拼合形式，以便于加工和更换

塑料注射成型后，动模与定模分离，斜导柱35带动滑块36进行抽芯，然后由推出机构推动推板21，将塑件从镶块16中推出

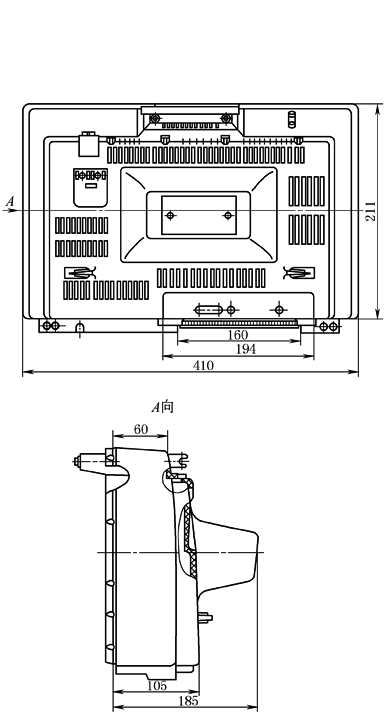

图1  电视机外壳后盖塑件示意图

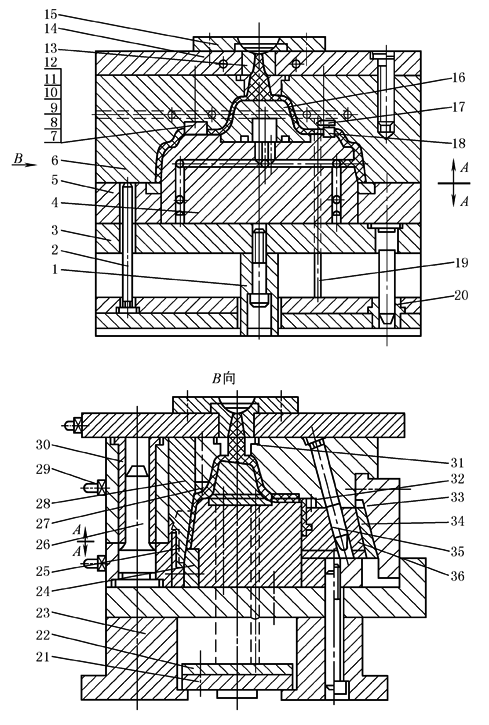

图2  电视机外壳后盖塑料注射成型模具

1—顶柱；2—复位杆；3—动模垫板；4—凸模；5—动模板；6—凹模；

7～12，16～18，24，25，27，28，32，34—镶块；13，31—浇口套；14—定模板；

15—定位圈；19—推杆；20—双联导套；21—推板；22—推杆固定板；23—支块；

26—导柱；29—水嘴；30—导套；33—锁紧块；35—斜导柱；36—滑块
