结构较为复杂的注射成形模具实例

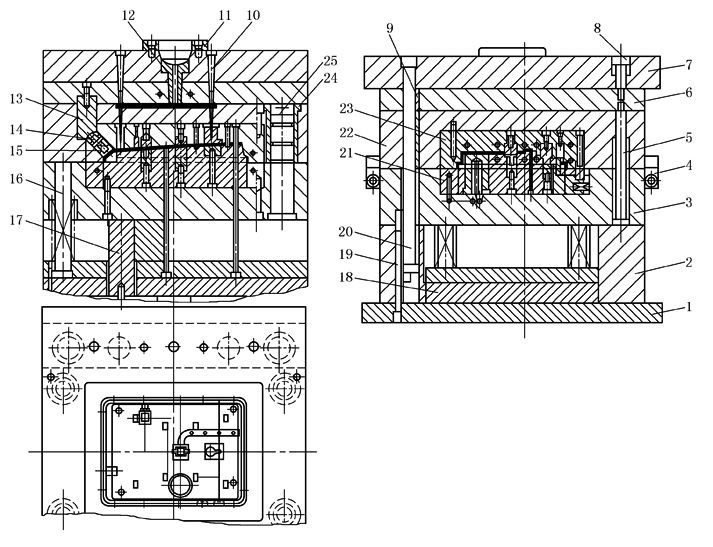

下图所示为电话机机身底座注射成型模具。塑件采用材料为ABS。此模具的特点是：设计了浇注系统凝料自动脱落机构和模具的安全搬运与装卸装置

电话机机身底座注射成型模具

1—动模安装板；2—支承板；3—动模板；4—模具锁紧块；5，8，20—拉杆；6—卸料板；

7—定模安装板；9，24—导套；10—流道锁杆；11—定位圈；12—浇口套；13—锁紧斜楔；

14—滑动型芯；15—弹簧；16—复位杆；17—支柱；18—推板；19—螺钉；

21—动模镶块组；22—定模板；23—定模镶块组；25—导柱

塑料在注射成型后，开模时，流道锁杆10将塑料冷凝料把锁在定模一侧，这时料把在浇口处与塑件分离。继续开模，这时拉杆5与定模板22相遇限位，与此同时卸料板6被拉动，使冷凝料把与流道锁杆10分离，冷凝料把自动脱落

为了搬运与拆卸模具，在模具上设有模具锁紧块4。模具的型芯与型腔都采用了镶块式结构
