结构较为复杂的注射成形模具实例

下图所示为电话机外壳注射成型模具。塑件采用材料为ABS。此模具的特点是：采用直接浇口，单分型面。模具的凹模与凸模的大部分由镶件组成，侧抽芯机构由滑块3、斜导柱16及侧抽芯镶件20组成

塑料在注射成型后，开模时，动模离开定模，斜导柱16使滑块3向左移动，侧抽芯镶件20从塑件内抽出，这时注射机推出机构推动推板25，带动推杆将塑件从凹模上顶出

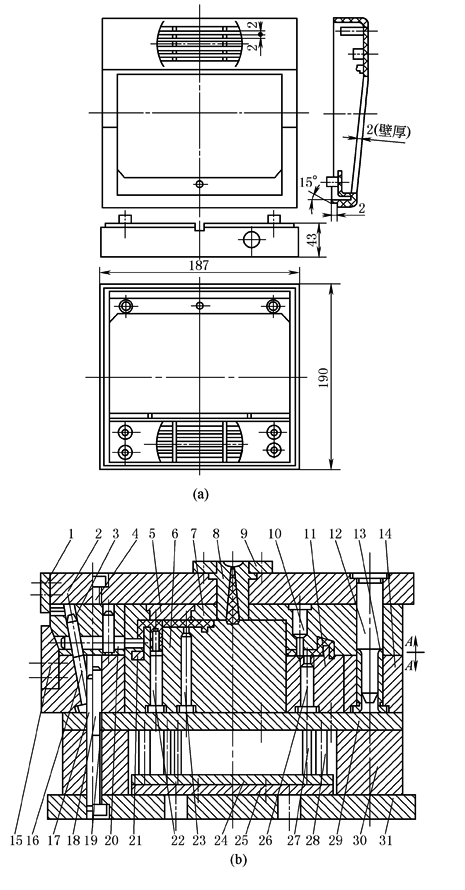

电话机外壳注射成型模具

1—挡块；2—定模板；3—滑块；4—螺钉；5—长方孔镶件；6，11—凸模；7—凹模；8—浇口套；

9—定位圈；10—镶件；12—导柱；13—导套；14—凸模固定板；15—锁紧块；16—斜导柱；

17，19—销钉；18—螺钉；20—侧抽芯镶件；21～23，26—镶件；24—推杆固定板；

25—推板；27—推杆；28—复位杆；29—动模垫板；30—支块；31—动模板
