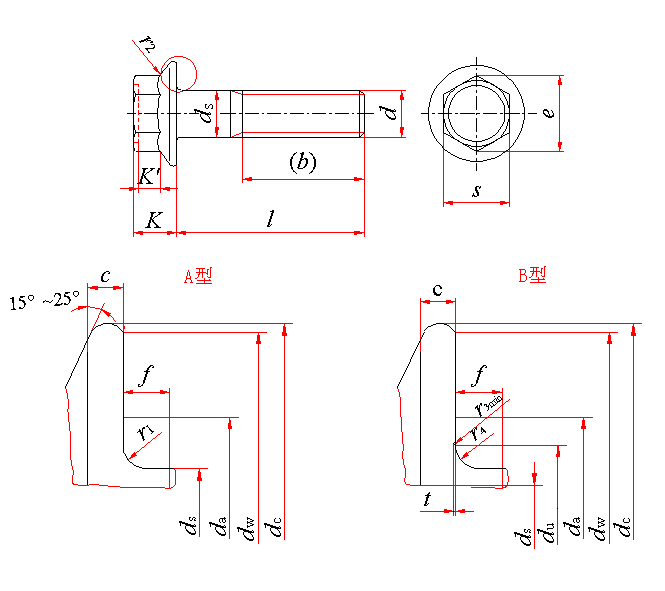

六角头螺栓

末端按GB2规定；

l_gmax＝l_公称—b_参考；l_smin＝l_gmax—5P；

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化、A或B型的六角法兰面螺栓的标记：

螺栓  GB 5789  M12×80

螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化、A型的六角法兰面螺栓的标记：

螺栓  GB 5789  AM12×80

螺纹规格

d

b

参考

c

min

d_a

max

d_c

max

d_s

d_u

max

d_w

min

e

min

f

max

l≤125

125＜l≤200

A型

B型

max

min

M5

16

—

1

5.7

6.2

11.8

5

4.82

5.5

9.8

8.56

1.4

M6

18

—

1.1

6.8

7.4

14.2

6

5.82

6.6

12.2

10.8

2

M8

22

28

1.2

9.2

10

18

8

7.78

9

15.8

14.08

2

M10

26

32

1.5

11.2

12.6

22.3

10

9.78

11

19.6

16.32

2

M12

30

36

1.8

13.7

15.2

26.6

12

11.73

13.5

23.8

19.68

3

(M14)

34

40

2.1

15.7

17.7

30.5

14

13.73

15.5

27.6

22.58

3

M16

38

44

2.4

17.7

20.7

35

16

15.73

17.5

31.9

25.94

3

M20

46

52

3

22.4

25.7

43

20

19.67

22

39.9

32.66

4

螺纹规格

d

K

max

K¢

min

r₁

min

r₂

max

r₃

min

r₄

参考

s

t

l的范围

max

min

max

min

M5

5.4

2

0.25

0.3

0.1

3

8

7.64

0.15

0.05

10～50

M6

6.6

2.5

0.4

0.4

0.1

3.4

10

9.64

0.2

0.05

12～60

M8

8.1

3.2

0.4

0.5

0.15

4.3

13

12.57

0.25

0.1

16～80

M10

9.2

3.6

0.4

0.6

0.2

4.3

15

14.57

0.3

0.15

20～100

M12

10.4

4.6

0.6

0.7

0.25

6.4

18

17.57

0.35

0.15

25～120

(M14)

12.4

5.5

0.6

0.9

0.3

6.4

21

20.16

0.45

0.2

30～140

M16

14.1

6.2

0.6

1

0.35

6.4

24

23.16

0.5

0.25

35～160

M20

17.7

7.9

0.8

1.2

0.4

8.5

30

29.16

0.65

0.3

40～200

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

8.8、12.9

B级

1.氧化；2.镀锌钝化

不锈钢

A2-70

不经处理

公称长度l的商品规格系列：mm

公称

10

12

16

20

25

30

35

40

45

50

(55)

60

(65)

min

9.3

11.1

15.1

18.9

23.9

28.9

33.7

38.7

43.7

48.7

53.5

58.5

63.5

max

10.7

12.9

16.9

21.1

26.1

31.1

36.3

41.3

46.3

51.3

56.5

61.5

66.5

公称

70

80

90

100

110

120

130

140

150

160

180

200

min

68.5

78.5

88.3

98.3

108.3

118.3

128

138

148

158

178

197.7

max

71.5

81.5

91.7

101.7

111.7

121.7

132

142

152

162

182

202.3

注：尽可能不采用括号内的规格。

质量kg

螺纹规格

M5

M6

M8

M10

M12

M14

M16

M20

公称长度/mm

每1000件钢制品的质量  ≈

10

2.98

12

3.22

5.44

16

3.70

6.12

11.96

20

4.18

6.81

13.20

20.89

25

4.89

7.67

14.76

23.34

35.99

30

5.60

8.78

16.31

25.80

39.55

67.67

35

6.31

9.81

18.27

28.26

43.11

74.21

88.45

40

7.03

10.85

20.13

31.33

46.68

80.76

95.00

165.6

45

7.74

11.89

21.98

34.26

51.05

87.30

101.5

175.9

50

8.45

12.93

23.84

37.19

55.27

93.84

108.1

186.1

55

13.96

25.69

40.12

59.48

98.70

114.6

196.3

60

15.00

27.54

43.05

63.70

104.5

123.7

206.6

65

29.40

45.98

67.91

110.2

131.2

216.8

70

31.25

48.91

72.13

116.0

138.8

230.8

80

34.96

54.77

80.55

127.6

154.0

254.5

90

60.62

88.98

139.1

169.1

278.2

100

66.48

97.41

150.7

184.3

301.9

110

105.8

162.2

199.4

325.6

120

114.3

173.8

214.6

349.3

130

186.2

228.5

371.0

140

197.8

243.7

394.7

150

258.8

418.4

160

274.0

442.1

180

489.6

200

537.0
