六角头螺杆带孔螺栓细牙 A和B级(GB/T 31.3—1988)

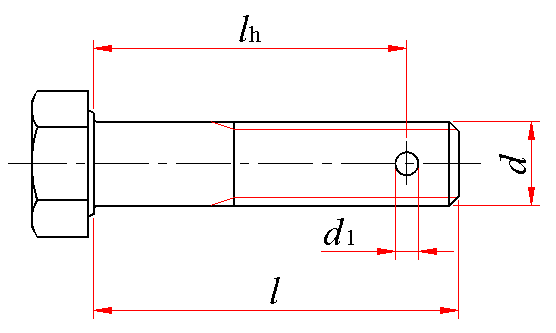

六角头螺杆带孔螺栓细牙 A和B级(GB/T 31.3—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

其余的型式与尺寸按GB/T 5785—2000的规定
标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化的六角头螺杆带孔螺栓的标记：螺栓 GB/T 31.3 M12×1.5×80
螺纹规格 d×P	d₁		l的范围	l-l_h
螺纹规格 d×P	max	min	l的范围	l-l_h
M8×1	2.25	2.00	35~80	4
M10×1	2.75	2.50	40~100	4
M12×1.5	3.50	3.20	45~120	5
(M14×1.5)	3.50	3.20	50~140	5
M16×1.5	4.30	4.00	55~160	6
(M18×1.5)	4.30	4.00	60~180	6
M20×2	4.30	4.00	65~200	6
(M22×1.5)	5.30	5.00	70~220	7
M24×2	5.30	5.00	80~240	7
(M27×2)	5.30	5.00	90~260	8
M30×2	6.66	6.30	90~300	9
M36×3	6.66	6.30	110~300	10
M42×3	8.36	8.00	130~300	12
M48×3	8.36	8.00	140~300	12
l的系列	35，40，45，50，(55)，60，(65)，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260， 280，300
技术条件	按GB/T 5785—2000及GB/T 5278—1985规定
注：1．尽可能不采用括号内的规格。 2． l_h的公差按＋IT14。
