六角头头部带槽螺栓 A和B(GB/T 29.1—2013)
六角头头部带槽螺栓 A和B(GB/T 29.1—2013)
|

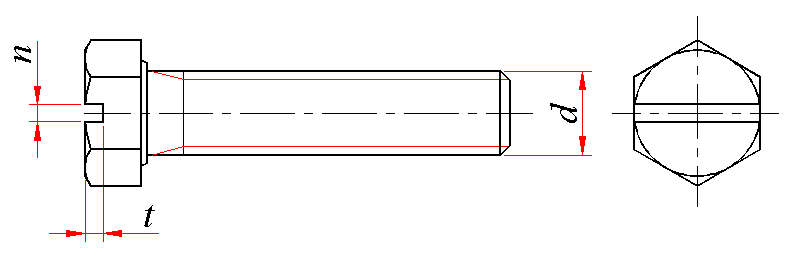

六角头头部带槽螺栓 A和B级(GB/T 29.1—2013) mm |
||||||||
|---|---|---|---|---|---|---|---|---|
|
|
||||||||
|
其余的型式与尺寸按GB/T 5783—2016规定 |
||||||||
|
标记示例： 螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化、全螺纹、A级的六角头头部带槽螺栓的标记： 螺栓 GB/T 29.1 M12×80 |
||||||||
|
螺纹规格d |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|
|
n |
公称 |
0.8 |
1.2 |
1.2 |
1.6 |
2 |
2.5 |
3 |
|
min |
0.86 |
1.26 |
1.28 |
1.66 |
2.06 |
2.56 |
3.06 |
|
|
max |
1 |
1.51 |
1.51 |
1.91 |
2.31 |
2.81 |
3.31 |
|
|
t |
min |
0.7 |
1 |
1.2 |
1.4 |
1.9 |
2.4 |
3 |
|
技术条件 |
||||||||
|
质量 kg |
|||||||
|
螺纹规格 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||
|
6 |
0.59 |
|
|
|
|
|
|
|
8 |
0.67 |
1.36 |
|
|
|
|
|
|
10 |
0.76 |
1.51 |
2.47 |
|
|
|
|
|
12 |
0.84 |
1.65 |
2.71 |
4.34 |
|
|
|
|
16 |
1.01 |
1.95 |
3.19 |
5.03 |
10.12 |
|
|
|
20 |
1.18 |
2.25 |
3.67 |
5.71 |
11.36 |
19.28 |
|
|
25 |
1.40 |
2.63 |
4.27 |
6.57 |
12.92 |
21.74 |
31.76 |
|
30 |
1.61 |
3.00 |
4.87 |
7.43 |
14.47 |
24.19 |
35.32 |
|
35 |
|
3.38 |
5.47 |
8.28 |
16.03 |
26.65 |
38.88 |
|
40 |
|
3.75 |
6.07 |
9.14 |
17.58 |
29.10 |
42.45 |
|
45 |
|
|
6.67 |
10.00 |
19.14 |
31.56 |
46.01 |
|
50 |
|
|
7.27 |
10.86 |
20.69 |
34.02 |
49.57 |
|
55 |
|
|
|
11.71 |
22.25 |
36.47 |
53.13 |
|
60 |
|
|
|
12.57 |
23.80 |
38.93 |
56.69 |
|
65 |
|
|
|
|
25.36 |
41.38 |
60.26 |
|
70 |
|
|
|
|
26.91 |
43.84 |
63.82 |
|
80 |
|
|
|
|
30.02 |
48.75 |
70.94 |
|
90 |
|
|
|
|
|
53.66 |
78.07 |
|
100 |
|
|
|
|
|
58.57 |
85.19 |
