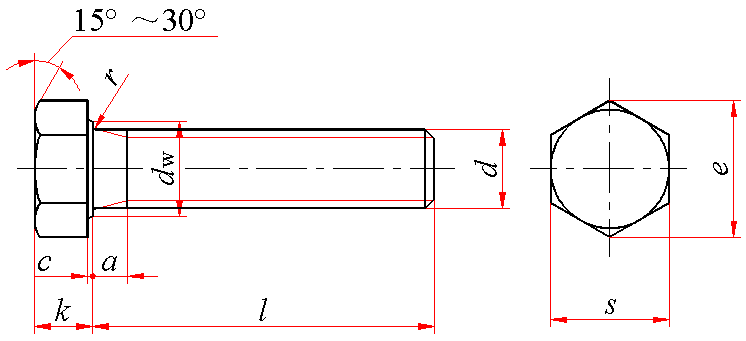

六角头螺栓

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记：

螺栓  GB/T 5783  M12×80

螺纹规格

d

螺距

P

a

c

d_w

min

e

min

max

min

max

min

A级

B级

A级

B级

M1.6

0.35

1.05

0.35

0.25

0.10

2.27

2.30

3.41

3.28

M2

0.4

1.2

0.4

0.25

0.10

3.07

2.95

4.32

4.18

M2.5

0.45

1.35

0.45

0.25

0.10

4.07

3.95

5.45

5.31

M3

0.5

1.5

0.5

0.40

0.15

4.57

4.45

6.01

5.88

(M3.5)

0.6

1.8

0.6

0.40

0.15

5.07

4.95

6.58

6.44

M4

0.7

2.1

0.7

0.40

0.15

5.88

5.74

7.66

7.50

M5

0.8

2.4

0.8

0.50

0.15

6.88

6.74

8.79

8.63

M6

1

3

1

0.50

0.15

8.88

8.74

11.05

10.89

M8

1.25

4

1.25

0.60

0.15

11.63

11.47

14.38

14.20

M10

1.5

4.5

1.5

0.60

0.15

14.63

14.47

17.77

17.59

M12

1.75

5.3

1.75

0.60

0.15

16.63

16.47

20.03

19.85

(M14)

2

6

2

0.60

0.15

19.64

19.15

23.36

22.78

M16

2

6

2

0.8

0.2

22.49

22

26.75

26.17

(M18)

2.5

7.5

2.5

0.8

0.2

25.34

24.85

30.14

29.56

M20

2.5

7.5

2.5

0.8

0.2

28.19

27.7

33.53

32.95

(M22)

2.5

7.5

2.5

0.8

0.2

31.71

31.35

37.72

37.29

M24

3

9

3

0.8

0.2

33.61

33.25

39.98

39.55

(M27)

3

9

3

0.8

0.2

—

38

—

45.2

M30

3.5

10.5

3.5

0.8

0.2

—

42.75

—

50.85

(M33)

3.5

10.5

3.5

0.8

0.2

—

46.55

—

55.37

M36

4

12

4

0.8

0.2

—

51.11

—

60.79

(M39)

4

12

4

1.0

0.3

—

55.86

—

66.44

M42

4.5

13.5

4.5

1.0

0.3

—

59.95

—

71.3

(M45)

4.5

13.5

4.5

1.0

0.3

—

64.7

—

76.95

M48

5

15

5

1.0

0.3

—

69.45

—

82.6

(M52)

5

15

5

1.0

0.3

—

74.2

—

88.25

M56

5.5

16.5

5.5

1.0

0.3

—

78.66

—

93.56

(M60)

5.5

16.5

5.5

1.0

0.3

—

83.41

—

99.21

M64

6

18

6

1.0

0.3

—

88.16

—

104.86

螺纹规格

d

k

r

min

s

l的范围

公称

A级

B级

公称＝max

min

max

min

max

min

A级

B级

M1.6

1.1

1.225

0.975

1.3

0.9

0.1

3.20

3.02

2.90

2～16

M2

1.4

1.525

1.275

1.6

1.2

0.1

4.00

3.82

3.70

4～20

M2.5

1.7

1.825

1.575

1.9

1.5

0.1

5.00

4.82

4.70

5～25

M3

2

2.125

1.875

2.2

1.8

0.1

5.50

5.32

5.20

6～30

(M3.5)

2.4

2.525

2.275

2.6

2.2

0.1

6.00

5.82

5.70

8～35

M4

2.8

2.925

2.675

3.0

2.6

0.2

7.00

6.78

6.64

8～40

M5

3.5

3.65

3.35

3.74

3.26

0.2

8.00

7.78

7.64

10～50

M6

4

4.15

3.85

4.24

3.76

0.25

10.00

9.78

9.64

12～60

M8

5.3

5.45

5.15

5.54

5.06

0.4

13.00

12.73

12.57

16～80

M10

6.4

6.58

6.22

6.69

6.11

0.4

16.00

15.73

15.57

20～100

M12

7.5

7.68

7.32

7.79

7.21

0.6

18.00

17.73

17.57

25～120

(M14)

8.8

8.98

8.62

9.09

8.51

0.6

21.00

20.67

20.16

30～140

M16

10

10.18

9.82

10.29

9.71

0.6

24.00

23.67

23.16

30～200

(M18)

11.5

11.715

11.285

11.85

11.15

0.6

27.00

26.67

26.16

35～200

M20

12.5

12.715

12.285

12.85

12.15

0.8

30.00

29.67

29.16

40～200

(M22)

14

14.215

13.785

14.35

13.65

0.8

34.00

33.38

33.00

45～150

M24

15

15.215

14.785

15.35

14.65

0.8

36.00

35.38

35.00

50～200

(M27)

17

—

—

17.35

16.65

1

41.0

—

40

55～200

M30

18.7

—

—

19.12

18.28

1

46.0

—

45

60～200

(M33)

21

—

—

21.42

20.58

1

50.0

—

49

65～200

M36

22.5

—

—

22.92

22.08

1

55.0

—

53.8

70～200

(M39)

25

—

—

25.42

24.58

1

60.0

—

58.8

80～200

M42

26

—

—

26.42

25.58

1.2

65.0

—

63.1

80～200

(M45)

28

—

—

28.42

27.58

1.2

70.0

—

68.1

90～200

M48

30

—

—

30.42

29.58

1.6

75.0

—

73.1

100～200

(M52)

33

—

—

33.5

32.5

1.6

80.0

—

78.1

100～200

M56

35

—

—

35.5

34.5

2

85.0

—

82.8

110～200

(M60)

38

—

—

38.5

37.5

2

90.0

—

87.8

120～200

M64

40

—

—

40.5

39.5

2

95.0

—

92.8

120～200

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

d＜3mm：按协议

3mm≤d≤39mm：5.6、8.8、10.9

3mm≤d≤16mm：9.8

d＞39mm：按协议

d≤24mm和l≤10d或l≤150mm(按较小值)：A级

d＞24mm或l＞10d或l＞150mm(按较小值)：B级

氧化

不锈钢

d≤24mm：A2-70、A4-70

24mm＜d≤39mm：A2-50、A4-50

d＞39mm：按协议

简单处理

有色金属

CU2、CU3、AL4

简单处理

注：1．带括号的规格为非优选的螺纹规格。

2．A级用于d＝1.6～24mm和l≤10d或l≤150mm(按较小值)；B级用于d＞24mm或l＞10d或l＞150mm(按较小值)的螺栓。

3．螺纹末端应倒角，d≤M4为辗制末端(GB/T 2)。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

3

4

5

6

8

10

12

16

20

25

30

35

40

45

50

A级

min

1.8

2.8

3.76

4.76

5.76

7.71

9.71

11.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

max

2.2

3.2

4.24

5.24

6.24

8.29

10.29

12.35

16.35

20.42

25.42

30.42

35.5

40.5

45.5

50.5

B级

min

—

—

—

—

—

—

—

—

—

18.95

23.95

28.95

33.75

38.75

43.75

48.75

max

—

—

—

—

—

—

—

—

—

21.05

26.05

31.05

36.25

41.25

46.25

51.25

公称

55

60

65

70

80

90

100

110

120

130

140

150

160

180

200

A级

min

54.4

59.4

64.4

69.4

79.4

89.3

99.3

109.3

119.3

129.2

139.2

149.2

—

—

—

max

55.6

60.6

65.6

70.6

80.6

90.7

100.7

110.7

120.7

130.8

140.8

150.8

—

—

—

B级

min

53.5

58.5

63.5

68.5

78.5

88.25

98.25

108.25

118.25

128

138

148

158

178

197.7

max

56.5

61.5

66.5

71.5

81.5

91.75

101.75

111.75

121.75

132

142

152

162

182

202.3

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选的螺纹规格

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

公称长度/mm

每1000件钢制品的质量  ≈

2

0.084

3

0.095

4

0.106

0.196

5

0.117

0.213

0.397

6

0.128

0.231

0.426

0.619

8

0.150

0.267

0.484

0.704

1.43

10

0.172

0.303

0.542

0.790

1.58

2.57

12

0.194

0.338

0.600

0.875

1.73

2.81

4.54

16

0.238

0.410

0.716

1.05

2.03

3.30

5.23

10.57

20

0.481

0.832

1.22

2.33

3.78

5.92

11.82

20.15

25

0.977

1.43

2.71

4.39

6.78

13.38

22.62

33.22

30

1.64

3.09

4.99

7.65

14.95

25.10

36.81

35

3.46

5.60

8.51

16.51

27.57

40.40

40

3.84

6.20

9.37

18.08

30.04

43.98

45

6.81

10.24

19.64

32.51

47.57

50

7.41

11.10

21.21

34.98

51.15

55

11.96

22.78

37.46

54.74

60

12.83

24.34

39.93

58.33

65

25.91

42.40

61.91

70

27.47

44.87

65.50

80

30.60

49.82

72.67

90

54.76

79.84

100

59.71

87.01

110

94.19

120

101.4

螺纹规格

M16

M20

M24

M30

M36

M42

M48

M56

M64

公称长度/mm

每1000件钢制品的质量  ≈

30

75.91

35

82.49

40

89.08

154.0

45

95.66

164.3

50

102.3

174.6

270.5

55

108.8

184.9

285.4

60

115.4

195.2

300.2

528.3

65

122.0

205.5

315.1

551.8

70

128.6

215.8

329.9

575.3

901.5

80

141.8

236.4

359.6

622.3

969.8

1421

90

154.9

257.0

389.3

669.3

1038

1515

100

168.1

277.6

419.0

716.3

1106

1608

2269

110

181.3

298.3

448.7

763.3

1175

1702

2392

3415

120

194.5

318.9

478.4

810.4

1243

1795

2515

3584

4899

130

207.6

339.5

508.1

857.4

1311

1889

2638

3752

5121

140

220.8

360.1

537.8

904.4

1379

1982

2760

3921

5343

150

234.0

380.7

567.4

951.4

1448

2076

2883

4089

5564

160

247.2

401.3

597.1

998.4

1516

2169

3006

4258

5786

180

273.5

442.6

656.5

1092

1653

2356

3251

4595

6229

200

299.8

483.8

715.9

1186

1789

2543

3496

4932

6672

非优选的螺纹规格

螺纹规格

M3.5

M14

M18

M22

M27

M33

M39

M45

M52

M60

公称长度/mm

每1000件钢制品的质量  ≈

8

0.984

10

1.10

12

1.22

16

1.45

20

1.68

25

1.97

30

2.26

53.87

35

2.55

58.78

110.4

40

63.69

118.5

45

68.59

126.7

215.5

50

73.50

134.9

228.2

55

78.41

143.1

240.9

387.9

60

83.31

151.2

253.6

407.0

65

88.22

159.4

266.3

426.2

703.5

70

93.13

167.6

279.0

445.4

732.4

80

102.9

184.0

304.3

483.8

790.2

1211

90

112.8

200.3

329.7

522.1

847.9

1292

2156

100

122.6

216.7

355.1

560.5

905.7

1373

2301

2766

110

132.4

233.0

380.5

598.9

963.5

1454

2447

2912

120

142.2

249.4

405.8

637.2

1021

1536

2593

3057

4249

130

152.0

265.7

431.2

675.6

1079

1617

2738

3203

4444

140

161.8

282.1

456.6

714.0

1137

1698

2884

3349

4639

150

298.4

481.9

752.4

1195

1779

3030

3494

4835

160

314.8

507.3

790.7

1252

1860

3175

3640

5030

180

347.5

558.1

867.5

1368

2023

3467

3932

5421

200

380.2

608.8

944.2

1484

2185

3758

4223

5811
