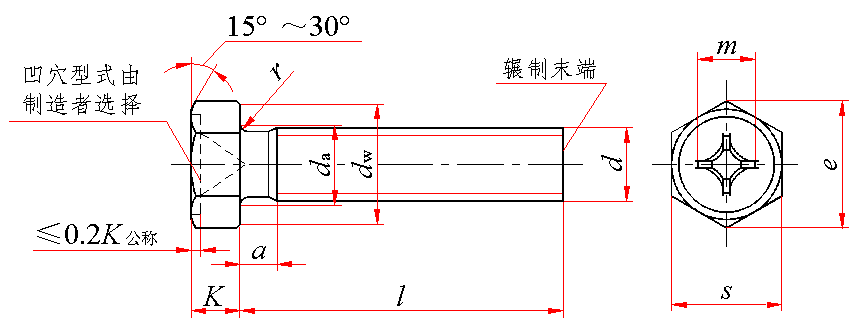

六角头螺栓

螺纹末端按GB/T 2规定

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为5.8级、不经表面处理的十字槽凹穴六角头螺栓的标记：

螺栓  GB/T 29.2  M5×20

螺纹

规格

d

a

max

d_a

max

d_w

min

e

min

K

r

min

s

十字槽H型

l的范围

公称

min

max

max

min

槽号

No.

m

参考

插入深度

max

min

M4

2.1

4.7

5.7

7.50

2.8

2.6

3

0.2

7

6.64

2

4

1.93

1.4

8～35

M5

2.4

5.7

6.7

8.63

3.5

3.26

3.74

0.2

8

7.64

2

4.8

2.73

2.19

8～40

M6

3

6.8

8.7

10.89

4

3.76

4.24

0.25

10

9.64

3

6.2

2.86

2.31

10～50

M8

3.75

9.2

11.4

14.20

5.3

5.06

5.54

0.4

13

12.57

3

7.2

3.86

3.24

12～60

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

6g

5.8

B级

1．不经处理；2．镀锌钝化

 公称长度l的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

8

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

7.25

9.25

11.10

13.10

15.10

18.95

23.95

28.95

33.75

38.75

43.75

48.75

53.50

58.50

max

8.75

10.75

12.90

14.90

16.90

21.05

26.05

31.05

36.25

41.25

46.25

51.25

56.50

61.50

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M4

M5

M6

M8

公称长度/mm

每1000件钢制品的质量≈

8

1.50

2.45

10

1.65

2.69

4.37

12

1.80

2.93

4.71

9.87

14

1.95

3.17

5.05

10.49

16

2.10

3.41

5.39

11.11

20

2.40

3.89

6.08

12.36

25

2.77

4.49

6.94

13.91

30

3.15

5.09

7.79

15.47

35

3.52

5.70

8.65

17.02

40

6.30

9.51

18.58

45

10.37

20.13

50

11.22

21.69

55

23.24

60

24.80
