六角头螺栓

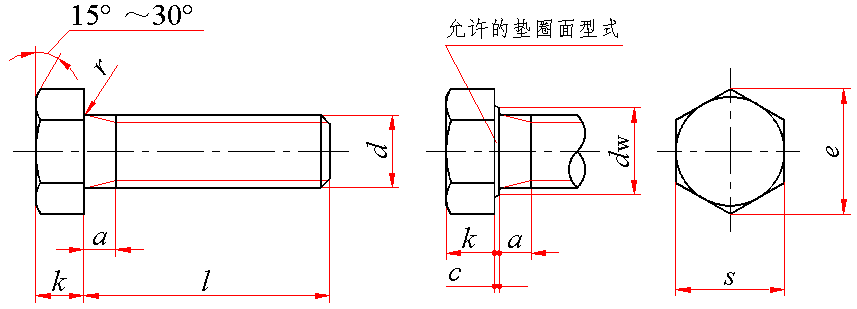

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理、全螺纹、产品等级为C级的六角头螺栓的标记：

螺栓 GB/T 5781  M12×80

螺纹规格

d

螺距

P

a

c

max

d_w

min

e

min

k

r

min

s

l的范围

max

min

公称

max

min

公称＝max

min

M5

0.8

2.4

0.8

0.5

6.74

8.63

3.5

3.875

3.125

0.2

8

7.64

10~50

M6

1

3

1

0.5

8.74

10.89

4

4.375

3.625

0.25

10

9.64

12~60

M8

1.25

4.00

1.25

0.6

11.47

14.2

5.3

5.675

4.925

0.4

13

12.57

16~80

M10

1.5

4.5

1.5

0.6

14.47

17.59

6.4

6.85

5.95

0.4

16

15.57

20~100

M12

1.75

5.30

1.75

0.6

16.47

19.85

7.5

7.95

7.05

0.6

18

17.57

25~120

(M14)

2

6

2

0.6

19.15

22.78

8.8

9.25

8.35

0.6

21

20.16

30~140

M16

2

6

2

0.8

22

26.17

10

10.75

9.25

0.6

24

23.16

30~160

(M18)

2.5

7.5

2.5

0.8

24.85

29.56

11.5

12.4

10.6

0.6

27

26.16

35~180

M20

2.5

7.5

2.5

0.8

27.7

32.95

12.5

13.4

11.6

0.8

30

29.16

40~200

(M22)

2.5

7.5

2.5

0.8

31.35

37.29

14

14.9

13.1

0.8

34

33

45~220

M24

3

9

3

0.8

33.25

39.55

15

15.9

14.1

0.8

36

35

50~240

(M27)

3

9

3

0.8

38

45.2

17

17.9

16.1

1

41

40

55~280

M30

3.5

10.5

3.5

0.8

42.75

50.85

18.7

19.75

17.65

1

46

45

60~300

(M33)

3.5

10.5

3.5

0.8

46.55

55.37

21

22.05

19.95

1

50

49

65~360

M36

4

12

4

0.8

51.11

60.79

22.5

23.55

21.45

1

55.0

53.8

70~360

(M39)

4

12

4

1

55.86

66.44

25

26.05

23.95

1

60.0

58.8

80~400

M42

4.5

13.5

4.5

1

59.95

71.3

26

27.05

24.95

1.2

65.0

63.1

80~420

(M45)

4.5

13.5

4.5

1

64.7

76.95

28

29.05

26.95

1.2

70.0

68.1

90~440

M48

5

15

5

1

69.45

82.6

30

31.05

28.95

1.6

75.0

73.1

100~480

(M52)

5

15

5

1

74.2

88.25

33

34.25

31.75

1.6

80.0

78.1

100~500

M56

5.5

16.5

5.5

1

78.66

93.56

35

36.25

33.75

2

85.0

82.8

110~500

(M60)

5.5

16.5

5.5

1

83.41

99.218

38

39.25

36.75

2

90.0

87.8

120~500

M64

6

18

6

1

88.16

104.86

40

41.25

38.75

2

95.0

92.8

120~500

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

8g

d≤39mm：3.6、4.6、4.8

d＞39mm：按协议

C级

不经处理

注：1．带括号的规格为非优选的螺纹规格。

2．无特殊要求的末端。

公称长度l的商品规格系列：                                                                                                                                                              　　              mm

公称

10

12

16

20

25

30

35

40

45

50

55

60

65

70

min

9.25

11.1

15.1

18.95

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

max

10.75

12.9

16.9

21.05

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

公称

80

90

100

110

120

130

140

150

160

180

200

220

240

260

min

78.5

88.25

98.25

108.25

118.25

128

138

148

156

176

195.4

215.4

235.4

254.8

max

81.5

91.75

101.75

111.75

121.75

132

142

152

164

184

204.6

224.6

244.6

265.2

公称

280

300

320

340

360

380

400

420

440

460

480

500

min

274.8

294.8

314.3

334.3

354.3

374.3

394.3

413.7

433.7

453.7

473.7

493.7

max

285.2

305.2

325.7

345.7

365.7

385.7

405.7

426.3

446.3

466.3

486.3

506.3

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选的螺纹规格

螺纹规格

M5

M6

M8

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56

M64

公称长度

/mm

每1000件钢制品的质量  ≈

10

2.54

12

2.78

4.49

16

3.26

5.18

10.46

20

3.75

5.87

11.71

19.99

25

4.35

6.73

13.28

22.46

33.00

30

4.96

7.60

14.84

24.93

36.59

74.37

35

5.56

8.46

16.41

27.40

40.17

80.94

40

6.17

9.32

17.97

29.88

43.76

87.51

151.7

45

6.77

10.19

19.54

32.35

47.34

94.08

162.0

50

7.38

11.05

21.10

34.82

50.93

100.7

172.3

268.1

55

11.91

22.67

37.29

54.52

107.2

182.6

283.0

60

12.77

24.23

39.77

58.10

113.8

192.9

297.8

528.7

65

25.80

42.24

61.69

120.4

203.2

312.7

552.2

70

27.37

44.71

65.27

126.9

213.5

327.5

575.5

902.0

80

30.50

49.65

72.45

140.1

234.1

357.2

622.7

970.3

1422

90

54.60

79.62

153.2

254.7

386.9

669.7

1039

1516

100

59.54

86.79

166.4

275.4

416.6

716.7

1107

1609

2271

110

93.96

179.5

296.0

446.3

763.7

1175

1703

2394

3414

120

101.1

192.7

316.6

476.0

810.7

1243

1796

2516

3583

4902

130

205.8

337.2

505.7

857.8

1312

1890

2639

3751

5123

140

219.0

357.8

535.4

904.8

1380

1983

2762

3920

5345

150

232.1

378.4

565.1

951.8

1448

2077

2884

4088

5567

160

245.3

399.0

594.8

998.8

1517

2171

3007

4257

5788

180

440.3

654.1

1093

1653

2358

3253

4594

6231

200

481.5

713.5

1187

1790

2545

3498

4931

6674

220

772.9

1281

1926

2732

3743

5268

7117

240

832.3

1375

2063

2919

3989

5605

7561

260

1469

2199

3106

4234

5942

8004

280

1563

2336

3293

4480

6279

8447

300

1657

2473

3480

4725

6616

8890

320

2609

3667

4970

6953

9333

340

2746

3854

5216

7290

9776

360

2882

4041

5461

7627

10219

380

4228

5707

7964

10662

400

4415

5952

8301

11106

420

4602

6197

8638

11549

440

6443

8975

11992

460

6688

9312

12435

480

6934

9649

12878

500

9986

13321

非优选的螺纹规格

螺纹规格

M14

M18

M22

M27

M33

M39

M45

M52

M60

公称长度/mm

每1000件钢制品的质量  ≈

30

52.73

35

57.64

108.5

40

62.55

116.7

45

67.45

124.8

213.5

50

72.36

133.0

226.1

55

77.27

141.2

238.8

388.2

60

82.17

149.4

251.5

407.3

65

87.08

157.5

264.2

426.5

703.9

70

91.99

165.7

276.9

445.7

732.8

80

101.8

182.1

302.3

484.1

790.6

1212

90

111.6

198.4

327.6

522.4

848.4

1293

1822

100

121.4

214.8

353.0

560.8

906.2

1374

1930

2768

110

131.2

231.1

378.4

599.2

964.0

1455

2039

2913

120

141.1

247.5

403.7

637.5

1022

1537

2147

3059

4251

130

150.9

263.8

429.1

675.9

1080

1618

2256

3205

4447

140

160.7

280.2

454.5

714.3

1137

1699

2364

3351

4642

150

296.5

479.8

752.7

1195

1780

2473

3496

4837

160

312.9

505.2

791.0

1253

1861

2581

3642

5033

170

329.2

530.6

829.4

1311

1942

2690

3788

5228

180

345.6

556.0

867.8

1368

2024

2798

3933

5423

200

606.7

944.5

1484

2186

3015

4225

5814

220

657.4

1021

1600

2348

3232

4516

6204

240

1098

1715

2510

3449

4807

6595

260

1175

1831

2673

3666

5099

6985

280

1251

1946

2835

3883

5390

7376

300

2062

2997

4100

5682

7767

320

2177

3160

4317

5973

8157

340

2293

3322

4534

6264

8548

360

2409

3484

4751

6556

8938

380

3647

4968

6847

9329

400

3809

5185

7139

9720

420

5402

7430

10110

440

5619

7721

10501

460

8013

10891

480

8304

11282

500

8596

11672
