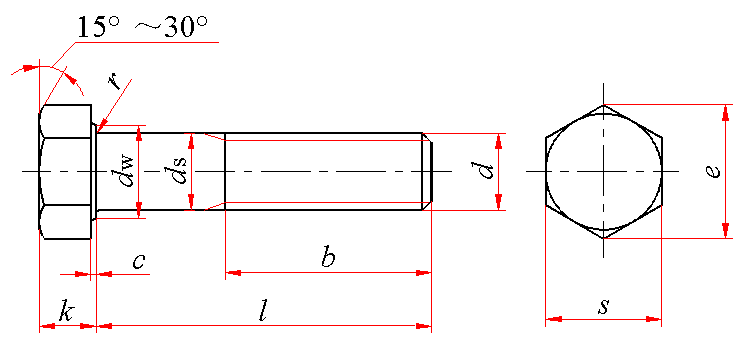

六角头螺栓

标记示例：

螺纹规格d＝M12、公称长度l＝80 mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓的标记：

螺栓  GB/T 5782  M12×80

螺纹规格

d

螺距

P

b(参考)

c

d_s

d_w

min

公称＝max

min

l≤125

125≤l≤200

l＞200

max

min

A级

B级

A级

B级

M1.6

0.35

9

15

28

0.25

0.10

1.60

1.46

1.35

2.27

2.3

M2

0.4

10

16

29

0.25

0.10

2.00

1.86

1.75

3.07

2.95

M2.5

0.45

11

17

30

0.25

0.10

2.50

2.36

2.25

4.07

3.95

M3

0.5

12

18

31

0.40

0.15

3.00

2.86

2.75

4.57

4.45

(M3.5)

0.6

13

19

32

0.40

0.15

3.50

3.32

3.20

5.07

4.95

M4

0.7

14

20

33

0.40

0.15

4.00

3.82

3.70

5.88

5.74

M5

0.8

16

22

35

0.50

0.15

5.00

4.82

4.70

6.88

6.74

M6

1

18

24

37

0.50

0.15

6.00

5.82

5.70

8.88

8.74

M8

1.25

22

28

41

0.60

0.15

8.00

7.78

7.64

11.63

11.47

M10

1.5

26

32

45

0.60

0.15

10.00

9.78

9.64

14.63

14.47

M12

1.75

30

36

49

0.60

0.15

12.00

11.73

11.57

16.63

16.47

(M14)

2

34

40

53

0.60

0.15

14.00

13.73

13.57

19.64

19.15

M16

2

38

44

57

0.8

0.2

16.00

15.73

15.57

22.49

22

(M18)

2.5

42

48

61

0.8

0.2

18.00

17.73

17.57

25.34

24.85

M20

2.5

46

52

65

0.8

0.2

20.00

19.67

19.48

28.19

27.7

(M22)

2.5

50

56

69

0.8

0.2

22.00

21.67

21.48

31.71

31.35

M24

3

54

60

73

0.8

0.2

24.00

23.67

23.48

33.61

33.25

(M27)

3

60

66

79

0.8

0.2

27.00

—

26.48

—

38

M30

3.5

66

72

85

0.8

0.2

30.00

—

29.48

—

42.75

(M33)

3.5

—

78

91

0.8

0.2

33.0

—

32.38

—

46.55

M36

4

—

84

97

0.8

0.2

36.00

—

35.38

—

51.11

(M39)

4

—

90

103

1.0

0.3

39.00

—

38.38

—

55.86

M42

4.5

—

96

109

1.0

0.3

42.00

—

41.38

—

59.95

(M45)

4.5

—

102

115

1.0

0.3

45.00

—

44.38

—

64.7

M48

5

—

108

121

1.0

0.3

48.00

—

47.38

—

69.45

(M52)

5

—

116

129

1.0

0.3

52.00

—

51.26

—

74.2

M56

5.5

—

—

137

1.0

0.3

56.00

—

55.26

—

78.66

(M60)

5.5

—

—

145

1.0

0.3

60.00

—

59.26

—

83.41

M64

6

—

—

153

1.0

0.3

64.00

—

63.26

—

88.16

螺纹规格

d

e

min

k

r

min

s

l的范围

公称

A级

B级

公称＝max

min

A级

B级

max

min

max

min

A级

B级

M1.6

3.41

3.28

1.1

1.225

0.975

1.3

0.9

0.1

3.20

3.02

2.90

12～16

M2

4.32

4.18

1.4

1.525

1.275

1.6

1.2

0.1

4.00

3.82

3.70

16～20

M2.5

5.45

5.31

1.7

1.825

1.575

1.9

1.5

0.1

5.00

4.82

4.70

16～25

M3

6.01

5.88

2

2.125

1.875

2.2

1.8

0.1

5.50

5.32

5.20

20～30

(M3.5)

6.58

6.44

2.4

2.525

2.275

2.6

2.2

0.1

6.00

5.82

5.70

20～35

M4

7.66

7.50

2.8

2.925

2.675

3.0

2.6

0.2

7.00

6.78

6.64

25～40

M5

8.79

8.63

3.5

3.65

3.35

3.26

2.35

0.2

8.00

7.78

7.64

25～50

M6

11.05

10.89

4

4.15

3.85

4.24

3.76

0.25

10.00

9.78

9.64

30～60

M8

14.38

14.20

5.3

5.45

5.15

5.54

5.06

0.4

13.00

12.73

12.57

40～80

M10

17.77

17.59

6.4

6.58

6.22

6.69

6.11

0.4

16.00

15.73

15.57

45～100

M12

20.03

19.85

7.5

7.68

7.32

7.79

7.21

0.6

18.00

17.73

17.57

50～120

(M14)

23.36

22.78

8.8

8.98

8.62

9.09

8.51

0.6

21.00

20.67

20.16

60～140

M16

26.75

26.17

10

10.18

9.82

10.29

9.71

0.6

24.00

23.67

23.16

65～160

(M18)

30.14

29.56

11.5

11.715

11.285

11.85

11.15

0.6

27.00

26.67

26.16

70～180

M20

33.53

32.95

12.5

12.715

12.285

12.85

12.15

0.8

30.00

29.67

29.16

80～200

(M22)

37.72

37.29

14

14.215

13.785

14.35

13.65

0.8

34.00

33.38

33.00

90～220

M24

39.98

39.55

15

15.215

14.785

15.35

14.65

0.8

36.00

35.38

35.00

90～240

(M27)

—

45.2

17

—

—

17.35

16.65

1

41

—

40

100～260

M30

—

50.85

18.7

—

—

19.12

18.28

1

46

—

45

110～300

(M33)

—

55.37

21

—

—

21.42

20.58

1

50

—

49

130～320

M36

—

60.79

22.5

—

—

22.92

22.08

1

55.0

—

53.8

140～360

(M39)

—

66.44

25

—

—

25.42

24.58

1

60.0

—

58.8

150～380

M42

—

71.3

26

—

—

26.42

25.58

1.2

65.0

—

63.1

160～440

(M45)

—

76.95

28

—

—

28.42

27.58

1.2

70.0

—

68.1

180～440

M48

—

82.6

30

—

—

30.42

29.58

1.6

75.0

—

73.1

180～480

(M52)

—

88.25

33

—

—

33.5

32.5

1.6

80.0

—

78.1

200～480

M56

—

93.56

35

—

—

35.5

34.5

2

85.0

—

82.8

220～500

(M60)

—

99.21

38

—

—

38.5

37.5

2

90.0

—

87.8

240～500

M64

—

104.86

40

—

—

40.5

39.5

2

95.0

—

92.8

260～500

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

d＜3mm：按协议

3mm≤d≤39mm：5.6、8.8、10.9

3mm≤d≤16mm：9.8

d＞39mm：按协议

d≤24mm和l≤10d或l≤150mm(按较小值)：A级

d＞24mm或l＞10d或l＞150mm(按较小值)：B级

氧化

不锈钢

d≤24mm：A2-70、A4-70

24mm＜d≤39mm：A2-50、A4-50

d＞39mm：按协议

简单处理

有色金属

CU2、CU3、AL4

简单处理

注：1．带括号的规格为非优选的螺纹规格。

2．A级用于d＝1.6～24 mm和l≤10d或l≤150 mm(按较小值)；B级用于d＞24 mm或l＞10 d或l＞150 mm(按较小值)的螺栓。

3．螺纹末端应倒角，对螺纹规格≤M4可为辗制末端(GB/T 2)。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

12

16

20

25

30

35

40

45

50

55

60

65

70

A级

min

11.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

54.4

59.4

64.4

69.4

max

12.35

16.35

20.42

25.42

30.42

35.5

40.5

45.5

50.5

55.6

60.6

65.6

70.6

B级

min

—

—

18.95

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

max

—

—

21.05

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

公称

80

90

100

110

120

130

140

150

160

180

200

220

240

A级

min

79.4

89.3

99.3

109.3

119.3

129.2

139.2

149.2

—

—

—

—

—

max

80.6

90.7

100.7

110.7

120.7

130.8

140.8

150.8

—

—

—

—

—

B级

min

78.5

88.25

98.25

108.25

118.25

128

138

148

158

178

197.7

217.7

237.7

max

81.5

91.75

101.75

111.75

121.75

132

142

152

162

182

202.3

222.3

242.3

公称

260

280

300

320

340

360

380

400

420

440

460

480

500

A级

min

—

—

—

—

—

—

—

—

—

—

—

—

—

max

—

—

—

—

—

—

—

—

—

—

—

—

—

B级

min

257.4

277.4

297.4

317.15

337.15

357.15

377.15

397.15

416.85

436.85

456.85

476.85

496.85

max

262.6

282.6

302.6

322.85

342.85

362.85

382.85

402.85

423.15

443.15

463.15

483.15

503.15

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选的螺纹规格

螺纹

规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56

M64

公称

长度

/mm

每1000件钢制品的质量  ≈

12

0.207

16

0.270

0.452

0.757

20

0.551

0.911

1.31

25

1.10

1.58

2.88

4.55

30

1.86

3.38

5.32

7.99

35

3.87

6.09

9.10

40

4.36

6.87

10.21

19.02

45

7.64

11.32

21.01

33.92

50

8.41

12.43

22.99

37.00

53.08

55

13.54

24.96

40.09

57.52

60

14.65

26.93

43.17

61.96

65

28.91

46.25

66.40

126.5

70

30.88

49.34

70.84

134.3

80

34.83

55.50

79.72

150.1

245.1

90

61.67

88.60

165.9

269.8

401.5

100

67.84

97.48

181.7

294.5

437.0

110

106.4

197.5

319.1

472.6

785.8

120

115.2

213.3

343.8

508.1

841.4

130

227.5

366.0

540.1

891.8

140

243.3

390.7

575.6

947.3

1421

150

259.1

415.4

611.2

1003

1501

160

274.9

440.0

646.7

1058

1581

2233

180

489.4

717.7

1169

1741

2450

3342

200

538.7

788.8

1280

1901

2668

3626

220

852.2

1380

2046

2866

3885

5406

240

923.3

1491

2205

3083

4169

5793

260

1602

2365

3301

4454

6180

8240

280

1713

2525

3518

4738

6566

8745

300

1824

2685

3736

5022

6953

9251

320

2845

3953

5306

7340

9756

340

3005

4171

5590

7727

10261

360

3165

4389

5875

8114

10766

380

4606

6159

8500

11271

400

4824

6443

8887

11777

420

5041

6727

9274

12282

440

5259

7011

9661

12787

460

7295

10048

13292

480

7580

10434

13797

500

10821

14303

非优选的螺纹规格

螺纹规格

M3.5

M14

M18

M22

M27

M33

M39

M45

M52

M60

公称长度/mm

每1000件钢制品的质量  ≈

20

1.75

25

2.13

30

2.50

35

2.88

60

86.96

65

93.00

70

99.04

173.2

80

111.1

193.2

90

123.2

213.2

274.9

100

135.3

233.2

304.8

577.0

110

147.4

253.2

334.6

621.9

120

159.5

273.1

364.5

666.9

130

170.2

290.9

391.6

707.9

1103

140

182.3

310.9

421.5

752.9

1167

150

330.9

451.3

797.8

1232

1818

160

350.9

481.2

842.8

1297

1909
