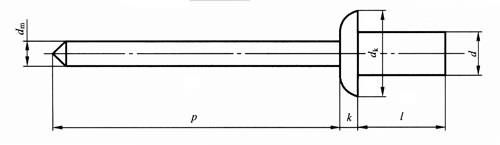

封闭型平圆头抽芯铆钉51级(摘自GB/T 12615.4-2004)
注：1．标记示例：
公称直径d=4mm、公称长度l=12mm、钉体由奥氏体不锈钢制造、钉芯由不锈钢制造的、性能等级为51级的封闭型平圆头抽芯铆钉的标记：
抽芯铆钉GB/T 12615.4 4×12
2．本表的单位是mm。
| 钉体 | d | 公称 | 3.2 | 4 | 4.8 | 6.4 | |
|---|---|---|---|---|---|---|---|
| max | 3.28 | 4.08 | 4.88 | 6.48 | |||
| min | 3.05 | 3.85 | 4.65 | 6.25 | |||
| dk | max | 6.7 | 8.4 | 10.1 | 13.4 | ||
| min | 5.8 | 6.9 | 8.3 | 11.6 | |||
| kmax | 1.3 | 1.7 | 2 | 2.7 | |||
| 钉芯 | dmmax | 2.15 | 2.75 | 3.2 | 3.9 | ||
| pmin | 25 | 25 | 27 | 27 | |||
| 铆钉长度l | 推荐的铆接范围 | ||||||
| min | max | ||||||
| 6 | 7 | 0.5～1.5 | 0.5～1.5 | ||||
| 8 | 9 | 1.5～3.0 | 1.5～3.0 | 0.5～3.0 | |||
| 10 | 11 | 3.0～5.0 | 3.0～5.0 | 3.0～5.0 | |||
| 12 | 13 | 5.0～6.5 | 5.0～6.5 | 5.0～6.5 | 1.5～6.5 | ||
| 14 | 15 | 6.5～8.0 | 6.5～8.0 | — | — | ||
| 16 | 17 | 8.0～11.0 | 6.5～9.0 | 6.5～8.0 | |||
| 20 | 21 | 9.0～12.0 | 8.0～12.0 | ||||
