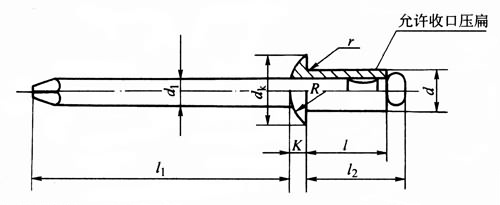

开口型扁圆头抽芯铆钉(摘自GB/T 12618-1990)
注：1．标记示例：
公称直径d=5mm、公称长度l=10mm、性能等级为10级的开口型沉头抽芯铆钉的标记为：
抽芯铆钉GB12618 5×10
2．尽量不采用括号内的规格。
3．长度l尺寸系列：7～20mm取整数，22～40mm取双数。
4．本表的单位是mm。
| ｄ | dk | K | d1≈ | l1(min) | R | r(max) | ｌ公称 | l2(max) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称 | min | max | max | min | max | min | ||||||
| 3 | 2.93 | 3.07 | 6.24 | 5.76 | 1.2 | 0.8 | 1.08 | 26 | 5 | 0.5 | 7～19 | l+3.4 |
| (3.2) | 3.11 | 3.29 | 6.24 | 5.76 | 1.2 | 0.8 | 1.08 | 26 | 5 | 0.5 | 7～19 | l+3.5 |
| 4 | 3.91 | 4.09 | 8.29 | 7.71 | 1.5 | 1.1 | 2.18 | 27 | 6.8 | 0.5 | 8～20 | l+3.5 |
| 5 | 4.91 | 5.09 | 10.29 | 9.71 | 1.9 | 1.5 | 2.8 | 27 | 8.2 | 0.7 | 9～34 | l+4.0 |
| 6 | 5.91 | 6.09 | 12.35 | 11.65 | 2.4 | 2 | 3.6 | 31 | 9.3 | 0.7 | 10～40 | l+4.5 |
